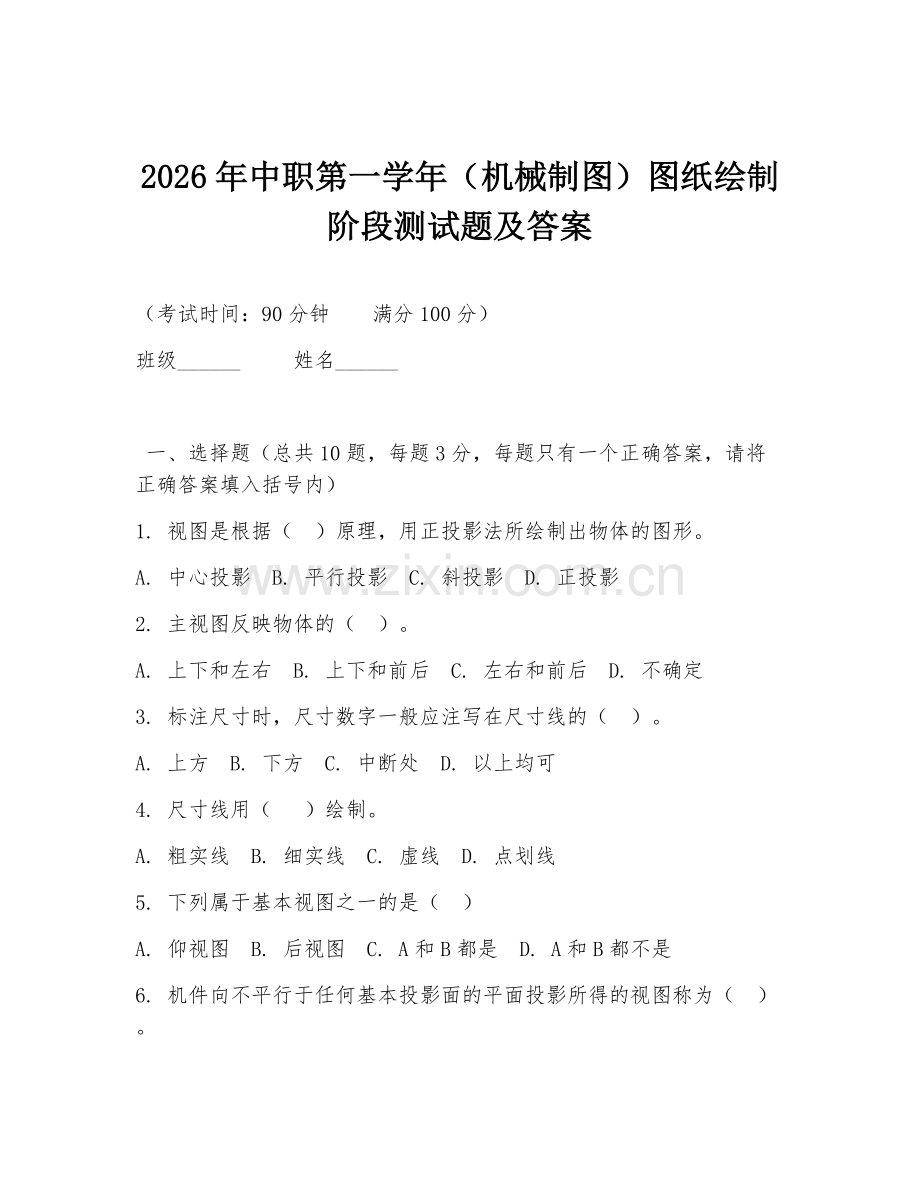

2026年中职第一学年（机械制图）图纸绘制阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 视图是根据（ ）原理，用正投影法所绘制出物体的图形。
A. 中心投影 B. 平行投影 C. 斜投影 D. 正投影
2. 主视图反映物体的（ ）。
A. 上下和左右 B. 上下和前后 C. 左右和前后 D. 不确定
3. 标注尺寸时，尺寸数字一般应注写在尺寸线的（ ）。
A. 上方 B. 下方 C. 中断处 D. 以上均可
4. 尺寸线用（ ）绘制。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
5. 下列属于基本视图之一的是（ ）
A. 仰视图 B. 后视图 C. A和B都是 D. A和B都不是

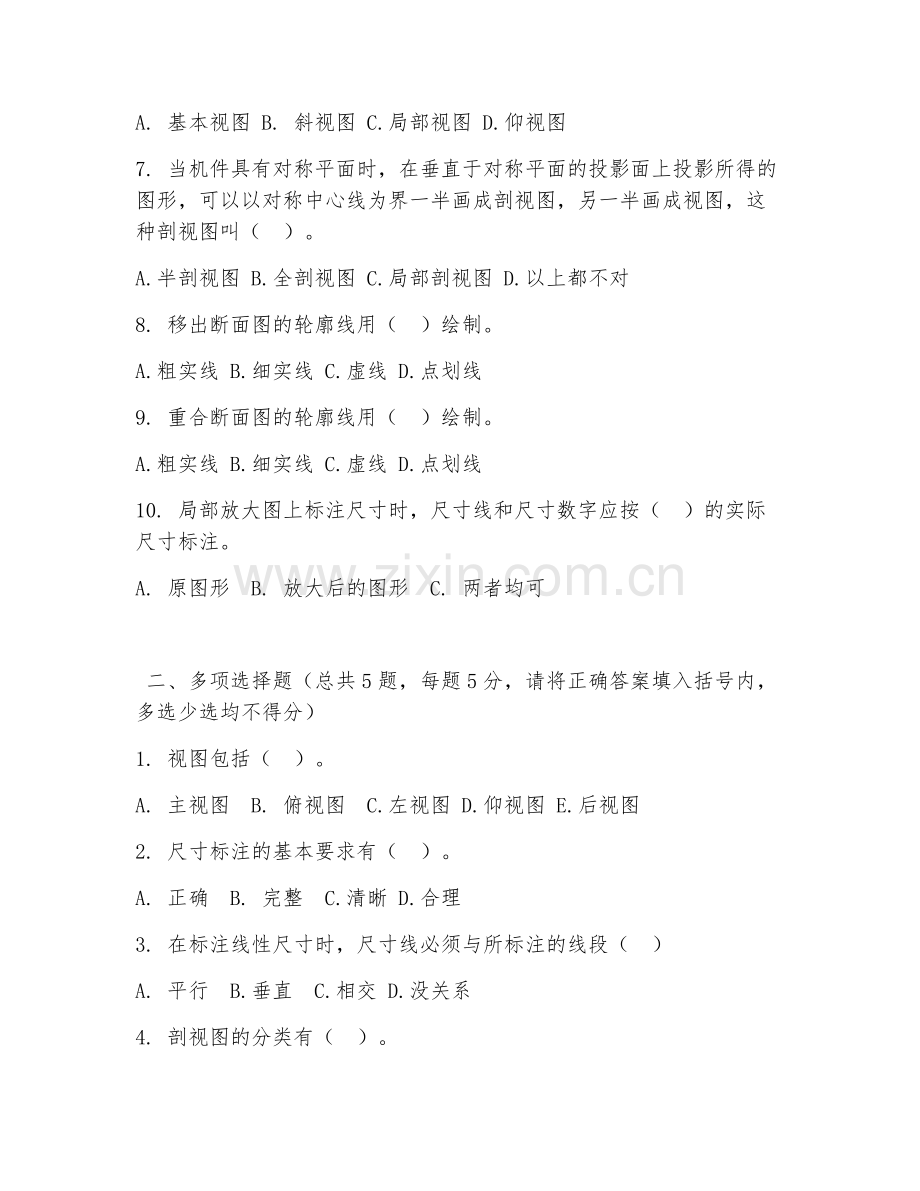

6. 机件向不平行于任何基本投影面的平面投影所得的视图称为（ ）。
A. 基本视图 B. 斜视图 C.局部视图 D.仰视图
7. 当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以以对称中心线为界一半画成剖视图，另一半画成视图，这种剖视图叫（ ）。
A.半剖视图 B.全剖视图 C.局部剖视图 D.以上都不对
8. 移出断面图的轮廓线用（ ）绘制。
A.粗实线 B.细实线 C.虚线 D.点划线
9. 重合断面图的轮廓线用（ ）绘制。
A.粗实线 B.细实线 C.虚线 D.点划线
10. 局部放大图上标注尺寸时，尺寸线和尺寸数字应按（ ）的实际尺寸标注。
A. 原图形 B. 放大后的图形 C. 两者均可

二、多项选择题（总共5题，每题5分，请将正确答案填入括号内，多选少选均不得分）
1. 视图包括（ ）。
A. 主视图 B. 俯视图 C.左视图 D.仰视图 E.后视图
2. 尺寸标注的基本要求有（ ）。
A. 正确 B. 完整 C.清晰 D.合理
3. 在标注线性尺寸时，尺寸线必须与所标注的线段（ ）
A. 平行 B.垂直 C.相交 D.没关系
4. 剖视图的分类有（ ）。
A. 全剖视图 B. 半剖视图 C. 局部剖视图 D. 斜剖视图
5. 断面图分为（ ）。
A. 移出断面图 B. 重合断面图 C. 局部断面图 D. 整体断面图

三、判断题（总共10题，每题2分，判断对错，对打√，错打×）
1. 视图只能表达物体的外部形状，不能表达其内部结构。（ ）
2. 尺寸线可以用其他图线代替。（ ）
3. 尺寸数字可以与尺寸线相交。（ ）
4. 主视图、俯视图、左视图之间应符合“长对正、高平齐、宽相等”的投影规律。（ ）
5. 斜视图必须标注。（ ）
6. 局部视图可以省略标注。（ ）
7. 全剖视图适用于外形简单、内部结构复杂的机件。（ ）
8. 半剖视图中视图部分与剖视图部分的分界线是细点划线。（ ）
9. 移出断面图和重合断面图的区别在于是否画在视图轮廓之外。（ ）
10. 局部放大图的比例是指放大图与原图形相应要素的线性尺寸之比。（ ）

四、简答题（总共3题，每题10分，请简要回答问题）
1. 简述视图、剖视图和断面图的区别
2. 如何进行尺寸标注的合理性检查？
3. 说明半剖视图的适用情况及绘制要点

五、绘图题（总共1题，30分，请根据题目要求绘制图形）
根据所给立体图形，画出主视图、俯视图和左视图，并标注尺寸。

答案：
一、选择题
1. D 2. A 3. C 4. B 5. C 6. B 7. A 8. A 9. B 1o. A
二、多项选择题
1. ABCDE 2. ABCD 3. A 4. ABC 5. AB
三、判断题
1. √ 2. × 3. × 4. √ 5. √ 6. × 7. √ 8. √ 9. √ 10. √
四、简答题
1. 视图主要表达物体外部形状；剖视图是假想用剖切平面剖开机件，画出剖切后的图形，用于表达内部结构；断面图只画出剖切处的断面形状。
2. 检查尺寸是否齐全，是否符合设计和工艺要求，是否便于加工、测量和装配，尺寸基准是否合理等。
3. 适用于机件具有对称平面的情况。绘制要点：以对称中心线为界，一半画剖视图，一半画视图，剖视图部分按剖视图规定绘制，视图部分按视图规定绘制，标注要完整准确。
五、绘图题（略，需根据具体立体图形绘制）
