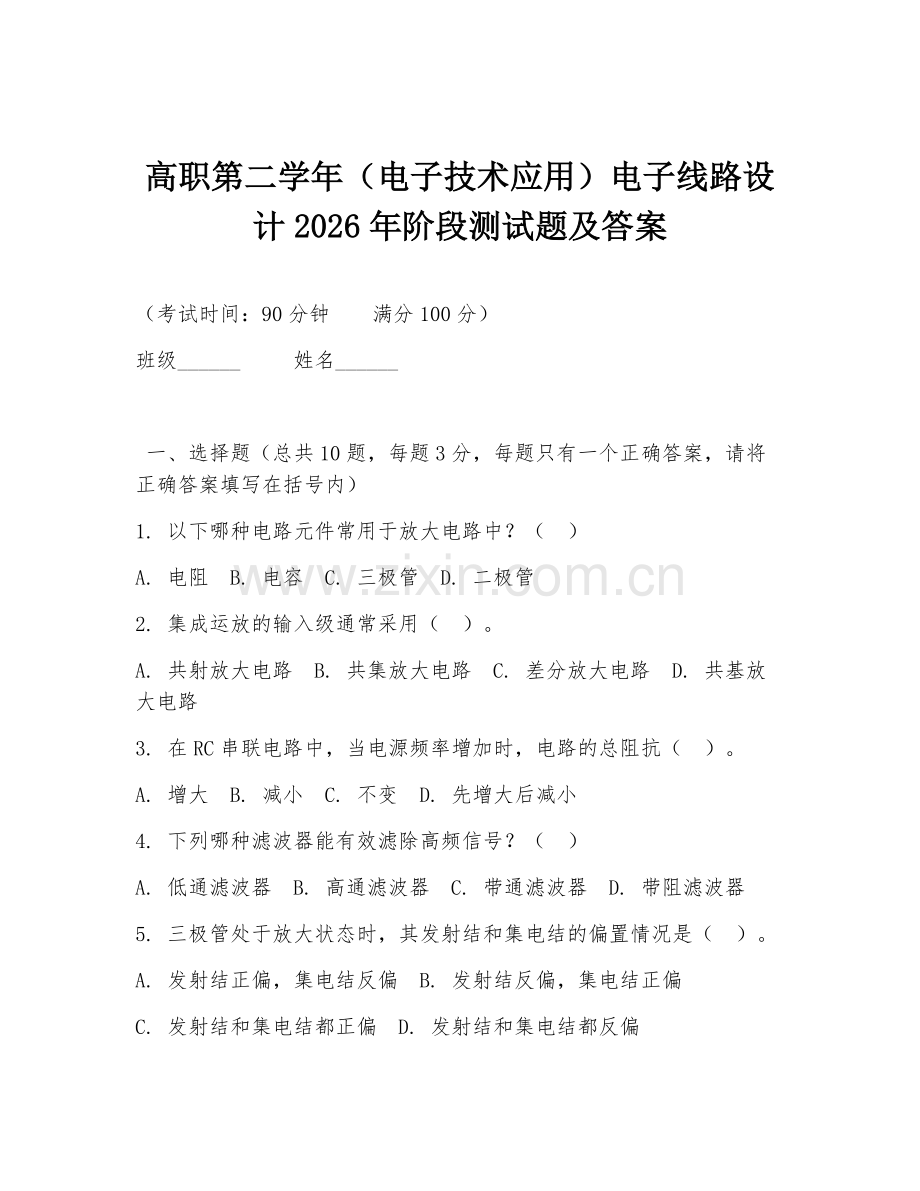

高职第二学年（电子技术应用）电子线路设计2026年阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填写在括号内）
1. 以下哪种电路元件常用于放大电路中？（ ）
A. 电阻 B. 电容 C. 三极管 D. 二极管
2. 集成运放的输入级通常采用（ ）。
A. 共射放大电路 B. 共集放大电路 C. 差分放大电路 D. 共基放大电路
3. 在RC串联电路中，当电源频率增加时，电路的总阻抗（ ）。
A. 增大 B. 减小 C. 不变 D. 先增大后减小
4. 下列哪种滤波器能有效滤除高频信号？（ ）
A. 低通滤波器 B. 高通滤波器 C. 带通滤波器 D. 带阻滤波器
5. 三极管处于放大状态时，其发射结和集电结的偏置情况是（ ）。
A. 发射结正偏，集电结反偏 B. 发射结反偏，集电结正偏
C. 发射结和集电结都正偏 D. 发射结和集电结都反偏

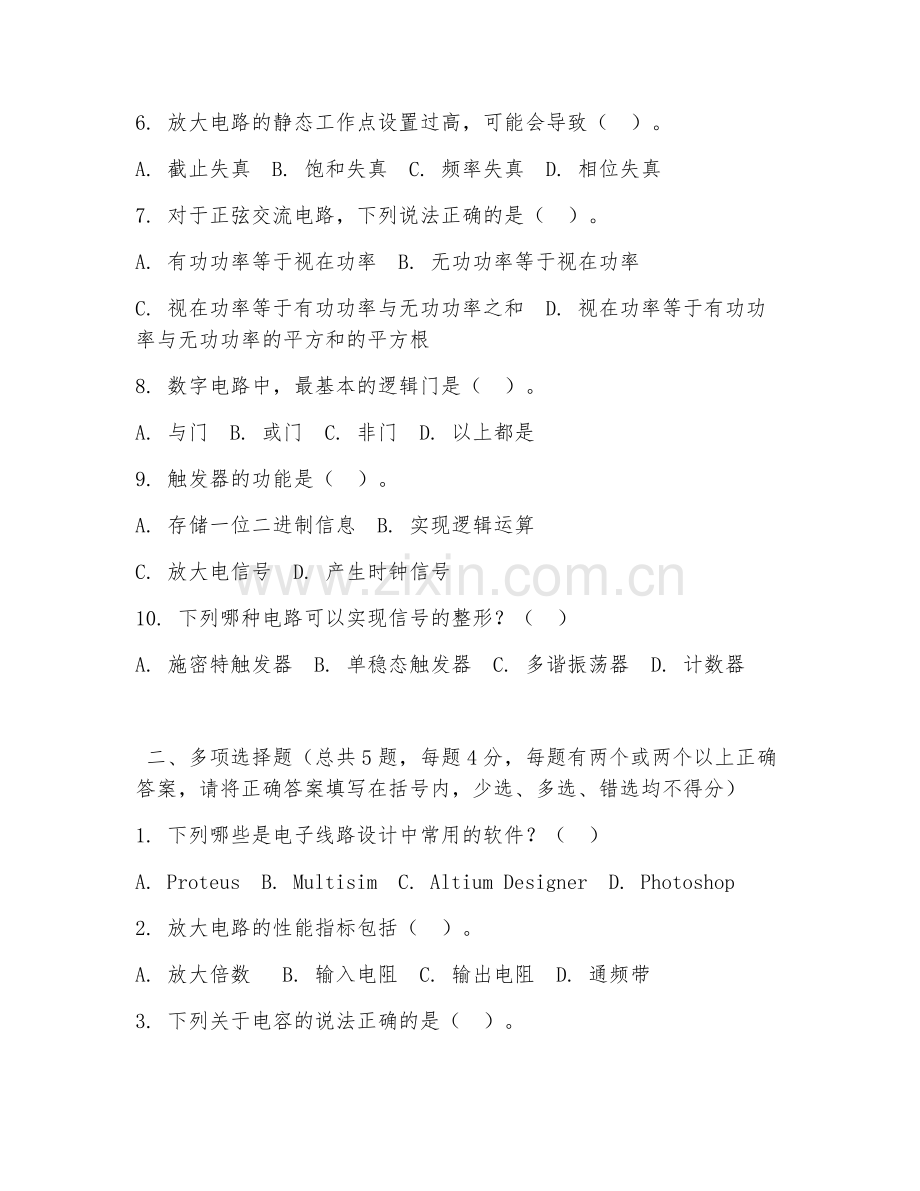

6. 放大电路的静态工作点设置过高，可能会导致（ ）。
A. 截止失真 B. 饱和失真 C. 频率失真 D. 相位失真
7. 对于正弦交流电路，下列说法正确的是（ ）。
A. 有功功率等于视在功率 B. 无功功率等于视在功率
C. 视在功率等于有功功率与无功功率之和 D. 视在功率等于有功功率与无功功率的平方和的平方根
8. 数字电路中，最基本的逻辑门是（ ）。
A. 与门 B. 或门 C. 非门 D. 以上都是
9. 触发器的功能是（ ）。
A. 存储一位二进制信息 B. 实现逻辑运算
C. 放大电信号 D. 产生时钟信号
10. 下列哪种电路可以实现信号的整形？（ ）
A. 施密特触发器 B. 单稳态触发器 C. 多谐振荡器 D. 计数器

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填写在括号内，少选、多选、错选均不得分）
1. 下列哪些是电子线路设计中常用的软件？（ ）
A. Proteus B. Multisim C. Altium Designer D. Photoshop
2. 放大电路的性能指标包括（ ）。
A. 放大倍数 B. 输入电阻 C. 输出电阻 D. 通频带
3. 下列关于电容的说法正确的是（ ）。
A. 电容具有隔直通交的作用 B. 电容的容量越大，对高频信号的容抗越小
C. 电容可以储存电荷 D. 电容在直流电路中相当于开路
4. 数字电路中，组合逻辑电路的特点是（ ）。
A. 输出仅取决于当前输入 B. 具有记忆功能
C. 由逻辑门电路组成 D. 输出与输入之间有反馈
5. 下列哪些属于时序逻辑电路？（ ）
A. 计数器 B. 寄存器 C. 编码器 D. 译码器

三、判断题（总共10题，每题2分，请判断下列说法的对错，正确的打“√”，错误的打“×”）
1. 电子线路设计中，只要电路能工作，就不需要考虑功耗问题。（ ）
2. 三极管的β值越大，其放大能力越强。（ ）
3. 串联谐振时，电路的阻抗最大，电流最小。（ ）
4. 运算放大器的开环放大倍数越大越好。（ ）
5. 数字电路中，高电平用“1”表示，低电平用“0”表示，所以“1”一定比“0”高。（ ）
6. 逻辑函数的化简可以使电路更加简单，降低成本。（ ）
7. 共射放大电路既能放大电压，也能放大电流。（ ）
8. 电容滤波适用于负载电流较小的场合。（ ）
9. 时序逻辑电路的输出不仅取决于当前输入，还与电路原来的状态有关
