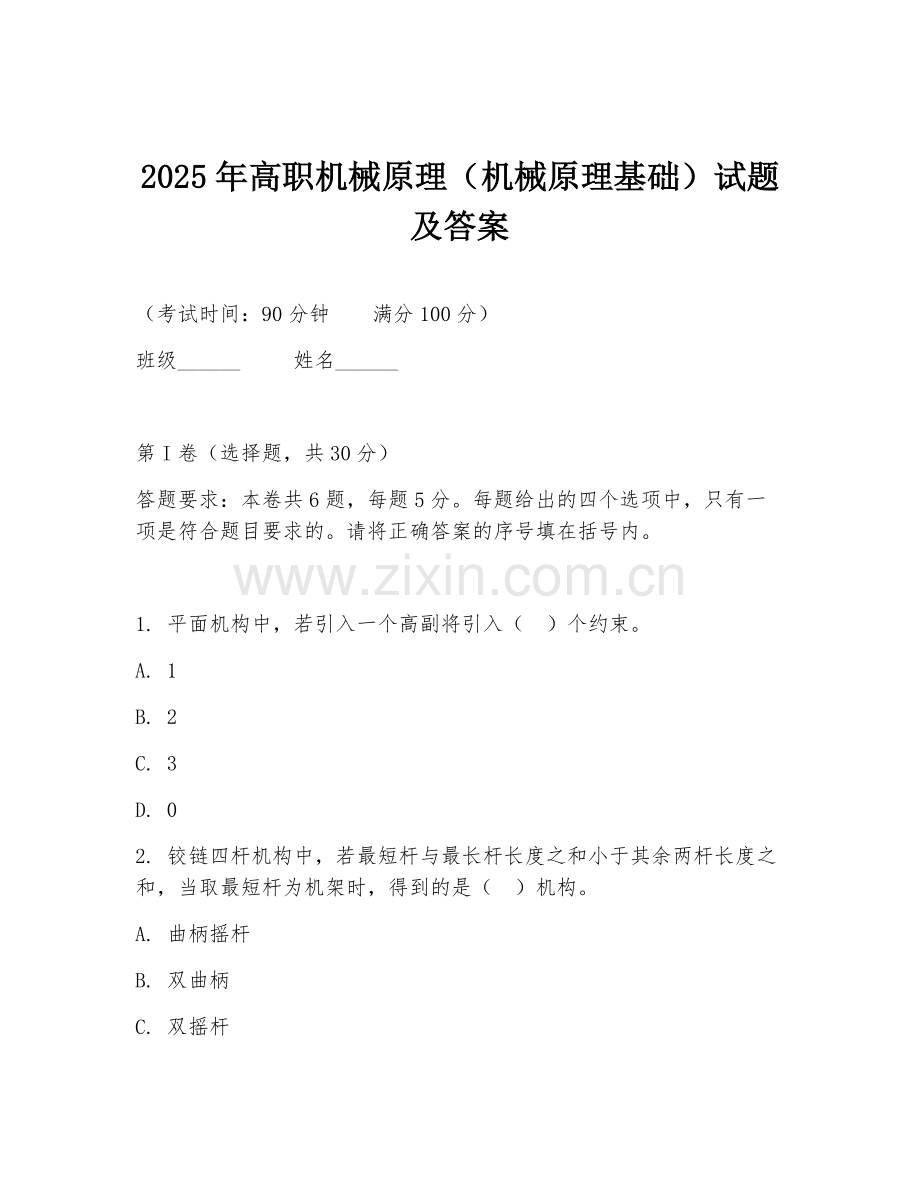

2025年高职机械原理（机械原理基础）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共6题，每题5分。每题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 平面机构中，若引入一个高副将引入（ ）个约束。
A. 1
B. 2
C. 3
D. 0
2. 铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当取最短杆为机架时，得到的是（ ）机构。
A. 曲柄摇杆
B. 双曲柄
C. 双摇杆
D. 曲柄滑块
3. 凸轮机构中，凸轮的轮廓曲线取决于（ ）。
A. 从动件的运动规律
B. 凸轮的转速
C. 凸轮的形状
D. 从动件的端部形状
4. 渐开线齿轮传动的重合度与（ ）有关。
A. 齿轮的模数
B. 齿轮的齿数
C. 齿轮的分度圆直径
D. 齿轮的齿宽
5. 一对渐开线标准直齿圆柱齿轮传动，已知中心距a=160mm，传动比i=3，模数m=4mm，则两齿轮的齿数分别为（ ）。
A. z1=20，z2=60
B. z1=30，z2=90
C. z1=40，z2=120
D. z1=50，z2=150
6. 带传动中，带的弹性滑动发生在（ ）。
A. 主动轮
B. 从动轮
C. 两轮上都有发生
D. 视具体情况而定

第II卷（非选择题，共70分）

二、填空题（共20分）
答题要求：本大题共5小题，每空2分。请将正确答案填在题中的横线上。

1. 平面机构的自由度计算公式为F=______。
2. 铰链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，则无论取哪一杆为机架，均得到______机构。
3. 凸轮机构中，从动件的运动规律有等速运动、等加速等减速运动、余弦加速度运动等，其中______运动规律会产生刚性冲击。
4. 渐开线齿轮的标准安装是指两齿轮的______相切，且分度圆与节圆重合。
5. 带传动中，带的应力由______应力、______应力和______应力组成。

三、判断题（共10分）
答题要求：本大题共5小题，每题2分。判断下列说法的正误，正确的打“√”，错误的打“×”。

1. 机构具有确定运动的条件是机构的自由度大于零。（ ）
2. 曲柄摇杆机构中，摇杆为主动件时，会出现死点位置。（ ）
3. 凸轮机构中，滚子从动件的摩擦较小，应用广泛。（ ）
4. 渐开线齿轮的模数越大，齿轮的承载能力越强。（ ）
5. 带传动中，带的张紧力越大，传动能力越强，所以张紧力越大越好。（ ）

四、简答题（共20分）
答题要求：本大题共2小题，每题10分。请简要回答问题。材料：在机械设计中，常常需要考虑机构的运动特性和受力情况。

1. 简述平面机构自由度的计算方法，并说明计算自由度时应注意的事项。
2. 分析渐开线齿轮传动的特点。

五、综合题（共20分）
答题要求：本大题共1小题，20分。请根据题目要求进行分析和解答。材料：已知一铰链四杆机构，各杆长度分别为AB=50mm，BC=120mm，CD=100mm，AD=80mm。

1. 试判断该机构属于何种类型的铰链四杆机构？
2. 若取AB杆为机架，试分析该机构的运动情况。

答案：
一、选择题：1. A 2. B 3. A 4. B 5. A 6. C
二、填空题：1. 3 n - 2PL - PH 2. 双摇杆 3. 等速 4. 分度圆 5. 拉应力、离心应力、弯曲应力
三、判断题：1. × 2. √ 3. √ 4. √ 5. ×
四简答题：1. 平面机构自由度计算公式F=3n - 2PL - PH。计算时注意：要正确确定活动构件数n、低副数PL和高副数PH；复合铰链要正确计算其约束数；虚约束和局部自由度要正确判断并合理处理。2. 渐开线齿轮传动特点：传动比恒定；中心距具有可分性；啮合角不变；具有良好的传动平稳性、承载能力和互换性等。
五、综合题：1. 因为AB+AD=50+80=130mm，BC+CD=120+100=220mm，AB+AD＜BC+CD，且最短杆为AB，所以该机构是曲柄摇杆机构。2. 取AB杆为机架时，AB为曲柄，BC为连杆，CD为摇杆，AD为机架。曲柄AB作整周回转运动，通过连杆BC带动摇杆CD作往复摆动。
