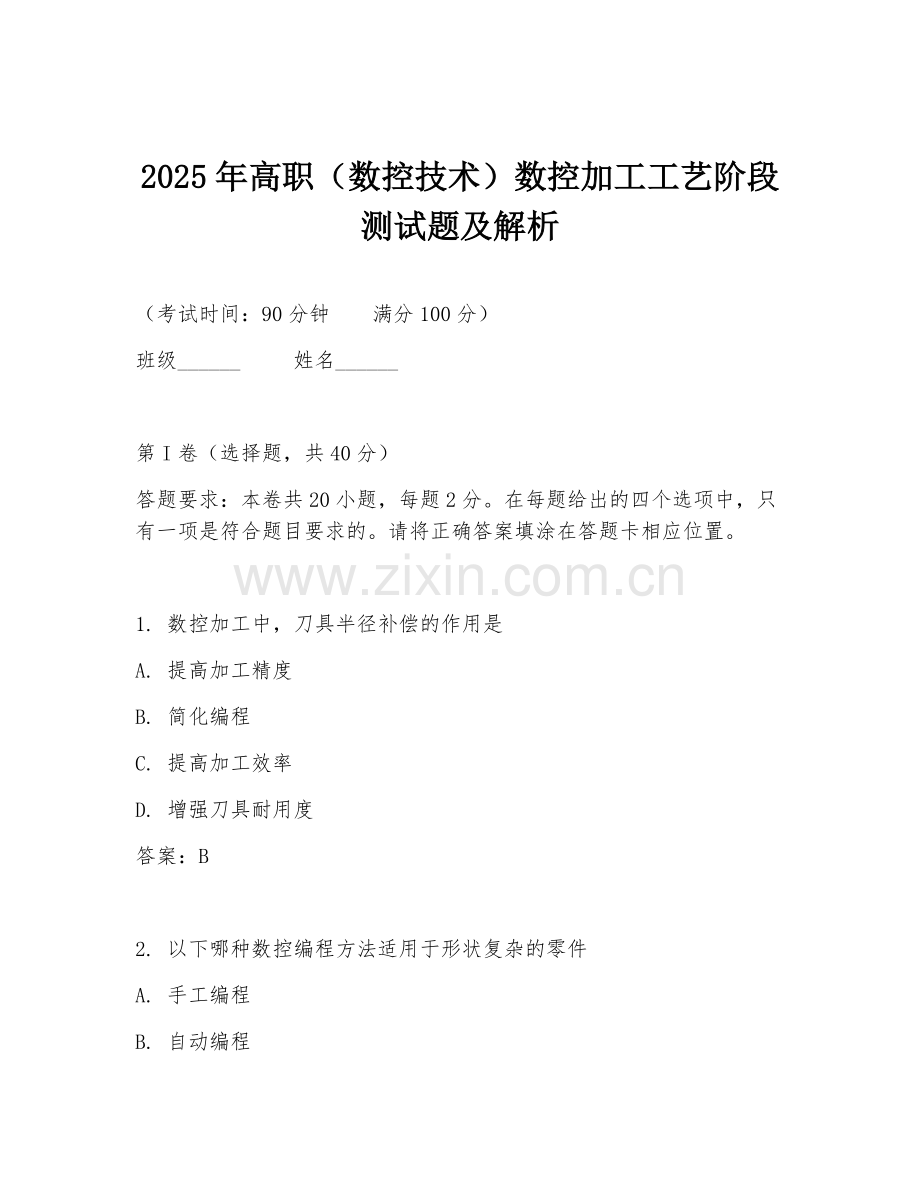

2025年高职（数控技术）数控加工工艺阶段测试题及解析.doc

2025年高职（数控技术）数控加工工艺阶段测试题及解析

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每题2分。在每题给出的四个选项中，只有一项是符合题目要求的。请将正确答案填涂在答题卡相应位置。

1. 数控加工中，刀具半径补偿的作用是
A. 提高加工精度
B. 简化编程
C. 提高加工效率
D. 增强刀具耐用度
答案：B

2. 以下哪种数控编程方法适用于形状复杂的零件
A. 手工编程
B. 自动编程
C. 宏程序编程
D. 子程序编程
答案：B

3. 数控车床的Z轴一般与机床的
A. 主轴平行
B. 主轴垂直
C. X轴平行
D. Y轴平行
答案：A

4. 数控铣床的刀具补偿包括
A. 刀具长度补偿和刀具半径补偿
B. 刀具角度补偿和刀具磨损补偿
C. 刀具位置补偿和刀具速度补偿
D. 刀具材料补偿和刀具寿命补偿
答案：A

5. 在数控加工中，切削用量三要素不包括
A. 切削速度
B. 进给量
C. 背吃刀量
D. 刀具转速
答案：D

6. 数控加工中心与普通数控铣床的主要区别在于
A. 有自动换刀装置
B. 加工精度更高
C. 能进行多轴联动
D. 操作更简便
答案：A

7. 数控编程时，确定加工路线的原则不包括
A. 保证零件的加工精度和表面质量
B. 尽量减少空行程
C. 提高加工效率
D. 增加刀具磨损
答案：D

8. 数控车床加工螺纹时，需要设置的参数有
A. 螺距
B. 螺纹深度
C. 螺纹起始位置
D. 以上都是
答案：D

9. 数控加工中，粗加工时应选择
A. 较大的切削深度和进给量，较低的切削速度
B. 较小的切削深度和进给量，较高的切削速度
C. 较大的切削深度和进给量，较高的切削速度
D. 较小的切削深度和进给量，较低的切削速度
答案：A

10. 数控铣床的G00指令表示
A. 直线插补
B. 快速定位
C. 圆弧插补
D. 暂停
答案：B

11. 数控编程中，M03指令的含义是
A. 主轴顺时针旋转
B. 主轴逆时针旋转
C. 主轴停止
D. 冷却液开
答案：A

12. 数控加工中心的刀库容量一般为
A. 几把到十几把
B. 几十把
C. 上百把
D. 上千把
答案：B

13. 数控车床的X轴一般与机床的
A. 主轴平行
B. 主轴垂直
C. Z轴平行
D. Y轴平行
答案：B

14. 数控加工中，刀具的选择主要考虑
A. 工件材料
B. 加工精度
C. 加工效率
D. 以上都是
答案：D

15. 数控编程时，绝对坐标编程指令是
A. G90
B. G91
C. G92
D. G93
答案：A

16. 数控铣床的G02指令表示
A. 顺时针圆弧插补
B. 逆时针圆弧插补
C. 直线插补
D. 快速定位
答案：A

17. 数控加工中心的自动换刀过程不包括
A. 选刀
B. 刀具夹紧
C. 刀具松开
D. 刀具切削
答案：D

18. 数控车床加工外圆时，刀具的刀尖圆弧半径对加工精度有影响，主要影响
A. 尺寸精度
B. 形状精度
C. 表面粗糙度
D. 以上都是
答案：D

19. 数控编程中，F指令表示
A. 主轴转速
B. 进给速度
C. 切削深度
D. 刀具半径
答案：B

20. 数控加工中，工件的定位基准选择原则不包括
A. 保证加工精度
B. 便于装夹
C. 提高加工效率
D. 增加工件重量
答案：D

第II卷（非选择题，共60分）

一、填空题（共10分）
答题要求：本大题共5小题，每空2分。请将答案填写在横线上。

1. 数控加工的基本步骤包括______、______、______、______、______。
答案：分析零件图样、确定加工工艺、数值计算、编写加工程序、程序校验与首件试切

2. 数控编程中的辅助功能指令M代码用于控制机床的______、______等辅助动作。
答案：开关量动作、程序执行流程

3. 数控车床的坐标系分为______坐标系和______坐标系。
答案：机床坐标系、工件坐标系

4. 数控加工中，常用的刀具材料有______、______、______等。
答案：高速钢、硬质合金、陶瓷

5. 数控加工中心的自动换刀装置主要有______和______两种类型。
答案：刀库式自动换刀装置、机械手式自动换刀装置

二、简答题（共20分）
答题要求：本大题共4小题，每题5分。简要回答问题。

1. 简述数控加工工艺设计的主要内容。
答案：选择合适的加工方法和加工路线，确定刀具、夹具和量具，选择切削用量，确定加工余量，安排加工顺序，制定数控加工工艺文件等。

2. 数控编程时，如何确定切削用量？
答案：根据工件材料、刀具材料、加工精度、表面质量等因素，参考切削用量手册，结合机床性能和实际加工经验，合理确定切削速度、进给量和背吃刀量。

3. 数控车床加工零件时，如何保证尺寸精度？
答案：正确选择刀具和刀具几何参数，合理确定切削用量，准确设置机床坐标系和工件坐标系，进行刀具半径补偿，控制机床的热变形和刀具磨损，定期进行机床精度检测和补偿等。

4. 数控加工中心的刀具管理包括哪些内容？
答案：刀具的选型、刀具的装夹、刀具的存储、刀具的寿命管理、刀具的更换、刀具的维护和保养等。

三、编程题（共15分）
答题要求：本大题共1小题。根据给定的零件图样和加工要求，编写数控加工程序。

零件图样：一个圆柱形零件，直径为50mm，长度为100mm，两端倒角C2。
加工要求：粗车外圆至直径52mm，留0.5mm精加工余量；精车外圆至直径50mm；车两端倒角C2。
答案：
O0001
G99 G97 M03 S500 T0101
G00 X60 Z2
G71 U2 R1
G71 P10 Q20 U0.5 W0.1 F0.3
N10 G00 X0
G01 Z0 F0.15
X52 Z-2
Z-100
N20 X60
G00 X100 Z100
M05
T0202
G00 X52 Z2
G70 P10 Q20
G00 X100 Z100
T0303
G00 X54 Z-100
G01 X46 Z-102 F0.1
G00 X100 Z100
M05 M30

四、案例分析题（共10分）
答题要求：本大题共2小题，每题5分。阅读案例，回答问题。

案例：在数控加工某零件时，发现加工后的尺寸精度超差。经检查，机床精度正常，刀具磨损正常，编程也没有错误。
1. 请分析可能导致尺寸精度超差的原因。
答案：可能是工件装夹不牢固，在加工过程中发生位移；切削用量选择不当，导致切削力过大，使工件产生变形；测量不准确，加工过程中未及时调整刀具位置等。

2. 针对上述原因，应采取哪些解决措施？
答案：重新装夹工件，确保装夹牢固；合理调整切削用量，减小切削力；加强测量，及时根据测量结果调整刀具位置，确保尺寸精度。

五、综合应用题（共5分）
答题要求：本大题共1小题。结合所学知识，解决实际问题。

某工厂要加工一批形状复杂的零件，数量较多，精度要求较高。请设计一个合理的数控加工方案，包括加工设备的选择、加工工艺的制定、刀具的选择等。
答案：选择数控加工中心作为加工设备，因其能适应形状复杂零件的加工且精度高。加工工艺方面，先进行零件图样分析，确定加工路线，采用粗精加工分开的方式。刀具选择根据零件材料和加工要求，选用硬质合金刀具。制定详细的数控加工程序，进行程序校验和首件试切，根据试切结果调整加工参数，确保零件加工质量和生产效率。
