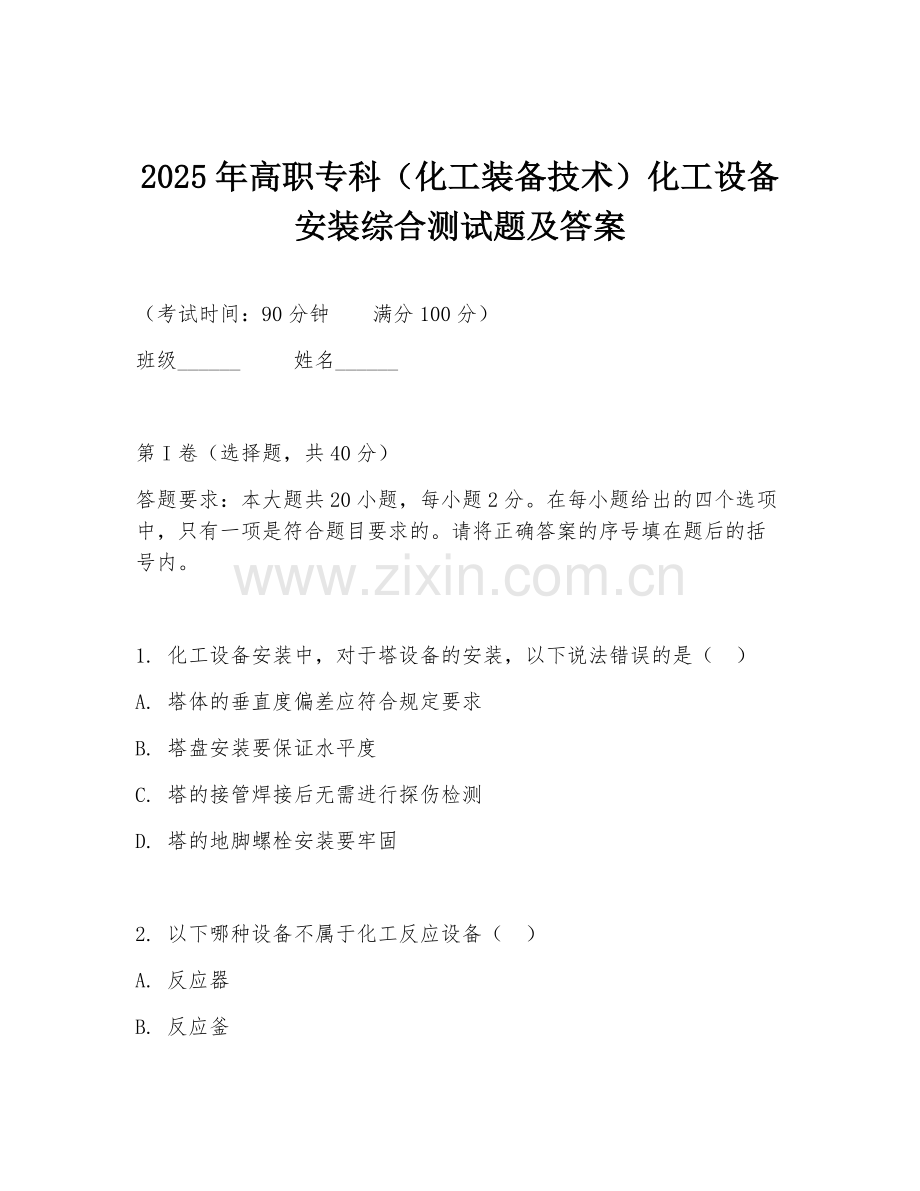

2025年高职专科（化工装备技术）化工设备安装综合测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本大题共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在题后的括号内。

1. 化工设备安装中，对于塔设备的安装，以下说法错误的是（ ）
A. 塔体的垂直度偏差应符合规定要求
B. 塔盘安装要保证水平度
C. 塔的接管焊接后无需进行探伤检测
D. 塔的地脚螺栓安装要牢固

2. 以下哪种设备不属于化工反应设备（ ）
A. 反应器
B. 反应釜

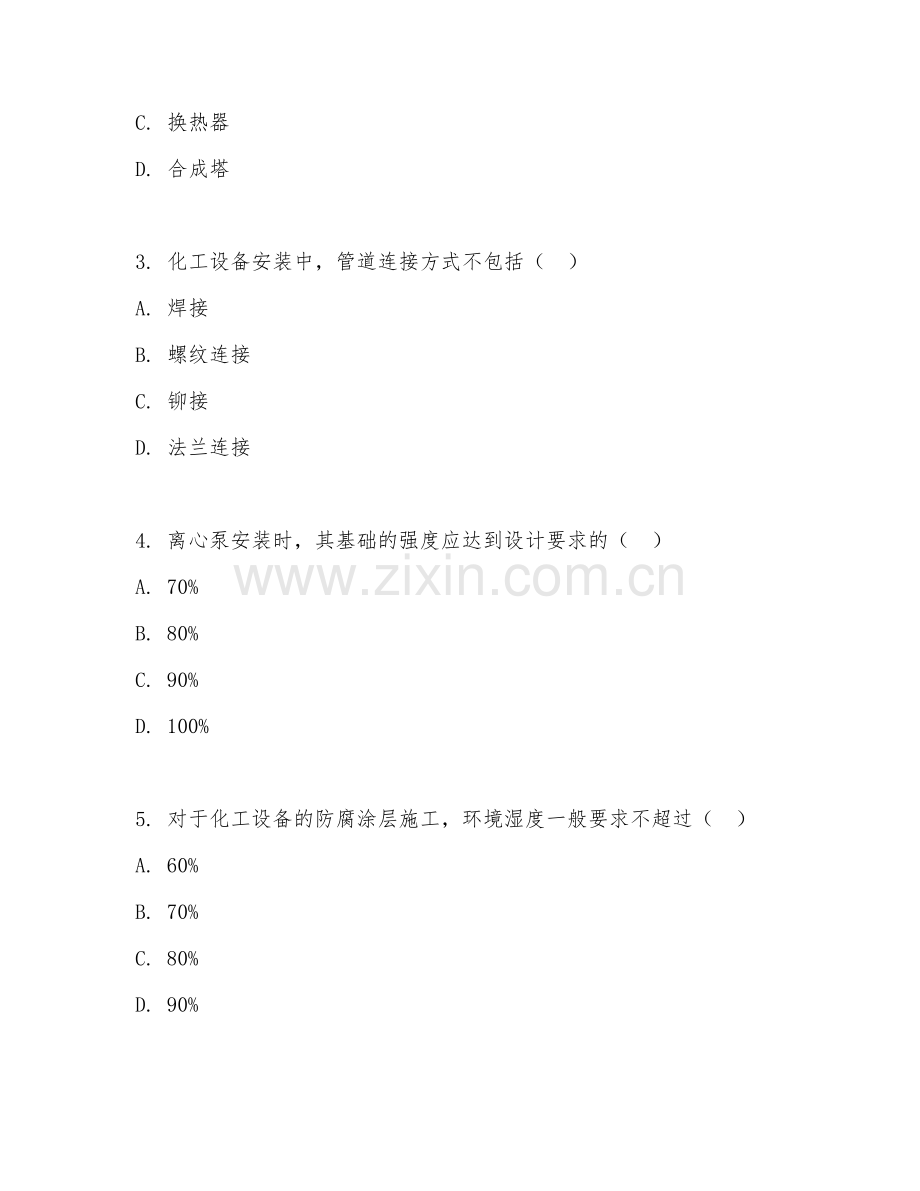

C. 换热器
D. 合成塔

3. 化工设备安装中，管道连接方式不包括（ ）
A. 焊接
B. 螺纹连接
C. 铆接
D. 法兰连接

4. 离心泵安装时，其基础的强度应达到设计要求的（ ）
A. 70%
B. 80%
C. 90%
D. 100%

5. 对于化工设备的防腐涂层施工，环境湿度一般要求不超过（ ）
A. 60%
B. 70%
C. 80%
D. 90%

6. 化工设备安装前，对设备基础的验收不包括（ ）
A. 基础尺寸
B. 基础强度
C. 基础表面平整度
D. 基础颜色

7. 以下哪种阀门在化工管道中主要用于调节流量（ ）
A. 截止阀
B. 闸阀
C. 球阀
D. 调节阀

8. 化工设备安装中，设备的定位基准面、线或点对安装基准线的平面位置和标高的允许偏差，当设计无规定时，一般平面位置允许偏差为（ ）
A. ±5mm
B. ±10mm
C. ±15mm
D. ±20mm

9. 对于储存易燃易爆介质的化工容器，其安装位置应远离（ ）
A. 火源
B. 水源
C. 电源
D. 通风口

10. 化工设备安装中，电气设备的接地电阻应不大于（ ）
A. 4Ω
B. 6Ω
C. 8Ω
D. 10Ω

11. 以下哪种材料常用于化工设备的耐腐蚀内衬（ ）
A. 碳钢
B. 不锈钢
C. 橡胶
D. 陶瓷

12. 化工设备安装过程中，设备的清洗和脱脂应在（ ）进行。
A. 安装前
B. 安装后
C. 调试前
D. 调试后

13. 对于大型化工设备的吊装，以下哪种吊装方法较为常用（ ）
A. 单桅杆吊装
B. 双桅杆吊装
C. 汽车起重机吊装
D. 履带起重机吊装

14. 化工设备安装中，管道的支吊架安装应（ ）
A. 牢固可靠
B. 间距均匀
C. 形式符合设计要求
D. 以上都是

15. 以下哪种化工设备需要进行气密性试验（ ）
A. 反应釜
B. 储罐
C. 换热器
D. 以上都需要

16 在化工设备安装中，地脚螺栓拧紧后，螺栓应露出螺母（ ）
A. 1 - 3扣
B. 3 - 5扣
C. 5 - 7扣
D. 7 - 9扣

17. 化工设备安装中，设备的垫铁放置应（ ）
A. 平稳
B. 接触良好
C. 每组垫铁不超过5块
D. 以上都是

1 w18. 对于化工设备的保温施工，保温材料的厚度应符合（ ）要求。
A. 设计
B. 经验
C. 随意
D. 施工人员

19. 化工设备安装中，设备的标识应（ ）
A. 清晰
B. 准确
C. 符合规定
D. 以上都是

20. 以下哪种化工设备安装后需要进行试运行（ ）
A. 所有设备
B. 关键设备
C. 简单设备
D. 不重要设备

第II卷（非选择题，共60分）

二、填空题（共10分）
答题要求：本大题共5小题，每小题2分。请在每题的横线上填写正确答案。

1. 化工设备安装的一般程序为：设备基础验收、设备开箱检查、______、设备安装、管道安装、电气仪表安装、调试与试运行。
2 w2. 化工反应设备的材质选择应考虑______、耐腐蚀性、机械性能等因素。
3. 化工管道安装中，管道的坡度应符合设计要求，一般气体管道的坡度为______。
4. 化工设备的防腐方法主要有涂层防腐、______、衬里防腐等。
5. 化工设备安装中，设备的找正包括______找正和标高找正。

三、简答题（共20分）
答题要求：本大题共4小题，每小题5分。简要回答问题。

1. 简述化工设备安装前对设备基础的验收内容。
2. 化工管道安装时，如何保证管道的连接质量？
3. 说明离心泵安装时的注意事项。
4. 化工设备安装中，如何进行设备的清洗和脱脂？

四、案例分析题（共15分）
答题要求：认真阅读案例，分析并回答问题。
某化工企业新建一套生产装置，在设备安装过程中，对一台大型反应器进行安装。在吊装过程中，由于吊装绳索选择不当，导致反应器在起吊过程中发生倾斜，险些造成设备损坏。经检查发现，吊装绳索的承载能力小于反应器的重量。

1. 请分析该事故发生的原因。（5分）
2. 针对该事故，提出预防措施。（5分）
3. 如果在设备安装过程中发生类似事故，应如何处理？（5分）

五、综合应用题（共15分）
答题要求：根据所给材料，综合运用所学知识回答问题。
某化工项目需要安装一套精馏塔设备，已知精馏塔的设计参数如下：塔高30m，直径2m，材质为不锈钢。安装现场条件为：场地较为开阔，有吊车作业空间。

1 w1. 请简述精馏塔安装的主要步骤。（5分）
2. 在精馏塔安装过程中，如何保证塔体的垂直度和水平度？（5分）
3. 安装完成后，如何对精馏塔进行调试和验收？（5分）

答案：
一、选择题
1. C
2. C
3. C
4. D
5. B
6. D
7. D
8. B
9. A
10. A
11. C
12. A
13. D
14. D
15. D
16. B
17. D
18. A
19. D
20. A

二、填空题
1. 设备定位
2. 化学反应特性
3. 0.003 - 0.005
4. 电化学防腐
5. 中心线

三、简答题
1. 验收内容包括基础尺寸、基础强度、基础表面平整度、基础的坐标位置、标高、地脚螺栓预留孔等是否符合设计要求。
2. 保证管道连接质量要选择合适的连接方式，如焊接、法兰连接等；连接前清理管道接口；焊接要保证焊接工艺符合要求，法兰连接要保证密封良好，螺栓拧紧力矩合适。
3. 注意事项有：基础强度达到要求；泵的进出口管道连接正确且无应力；找正找平保证安装精度；联轴器对中良好；做好润滑和密封；检查电机转向；进行试运转检查运行情况。
4. 清洗时根据设备材质选择合适清洗剂，采用冲洗、浸泡等方法去除杂质油污；脱脂用脱脂剂擦拭或浸泡设备，脱脂后用不含油脂的溶剂清洗残留脱脂剂，检测脱脂质量。

四、案例分析题
1. 事故原因：吊装绳索选择不当，承载能力小于反应器重量，导致起吊过程中绳索无法承受重量，引起反应器倾斜。
2. 预防措施：吊装前准确计算设备重量及吊装所需绳索承载能力，选择合适规格绳索；吊装作业前对绳索进行检查，确保无损坏等缺陷；制定详细吊装方案并严格执行，明确绳索选择标准和吊装操作规范。
3. 处理方法：立即停止吊装作业，防止事故扩大；检查设备是否损坏，如有损坏评估修复可能性；对事故原因进行详细调查分析，总结经验教训；对相关责任人进行处理；对吊装绳索等设备进行更换或修复，重新制定安全可靠的吊装方案后再进行吊装作业。

五、综合应用题
1. 主要步骤：基础验收合格后，将精馏塔整体或分部件吊运至基础上进行初步定位；安装塔体各段，调整垂直度和水平度，进行焊接或连接；安装塔内件如塔盘等；连接管道、仪表等附属设施；进行整体调试和验收。
2. 保证垂直度：使用经纬仪等测量仪器监测塔体，通过调整地脚螺栓或在塔体上加支撑等方式进行垂直度调整；保证水平度：在塔体安装过程中使用水平仪测量塔盘等部位，通过垫铁等调整水平度，安装过程中随时检查和调整。
3. 调试：进行空载运行，检查设备运行状况，如电机、传动部件等是否正常；进行负荷调试，逐步增加负荷，检查精馏塔的分离效果、压力、温度等参数是否符合设计要求。验收：检查塔体安装质量，包括垂直度、水平度、焊接质量等；检查塔内件安装是否正确；检查管道连接是否严密无泄漏；检查仪表显示是否准确；进行性能测试，看是否达到设计产能和产品质量要求。
