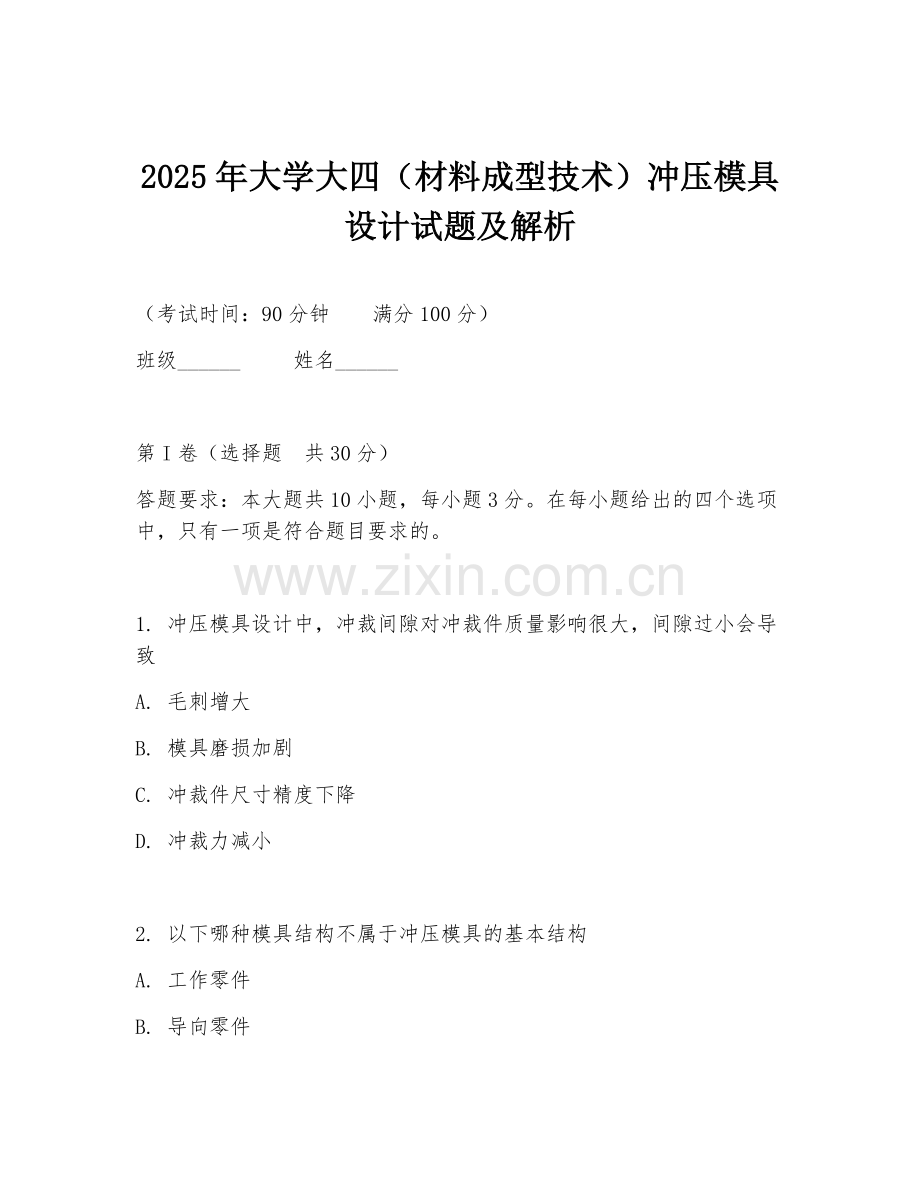

2025年大学大四（材料成型技术）冲压模具设计试题及解析

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 冲压模具设计中，冲裁间隙对冲裁件质量影响很大，间隙过小会导致
A. 毛刺增大
B. 模具磨损加剧
C. 冲裁件尺寸精度下降
D. 冲裁力减小

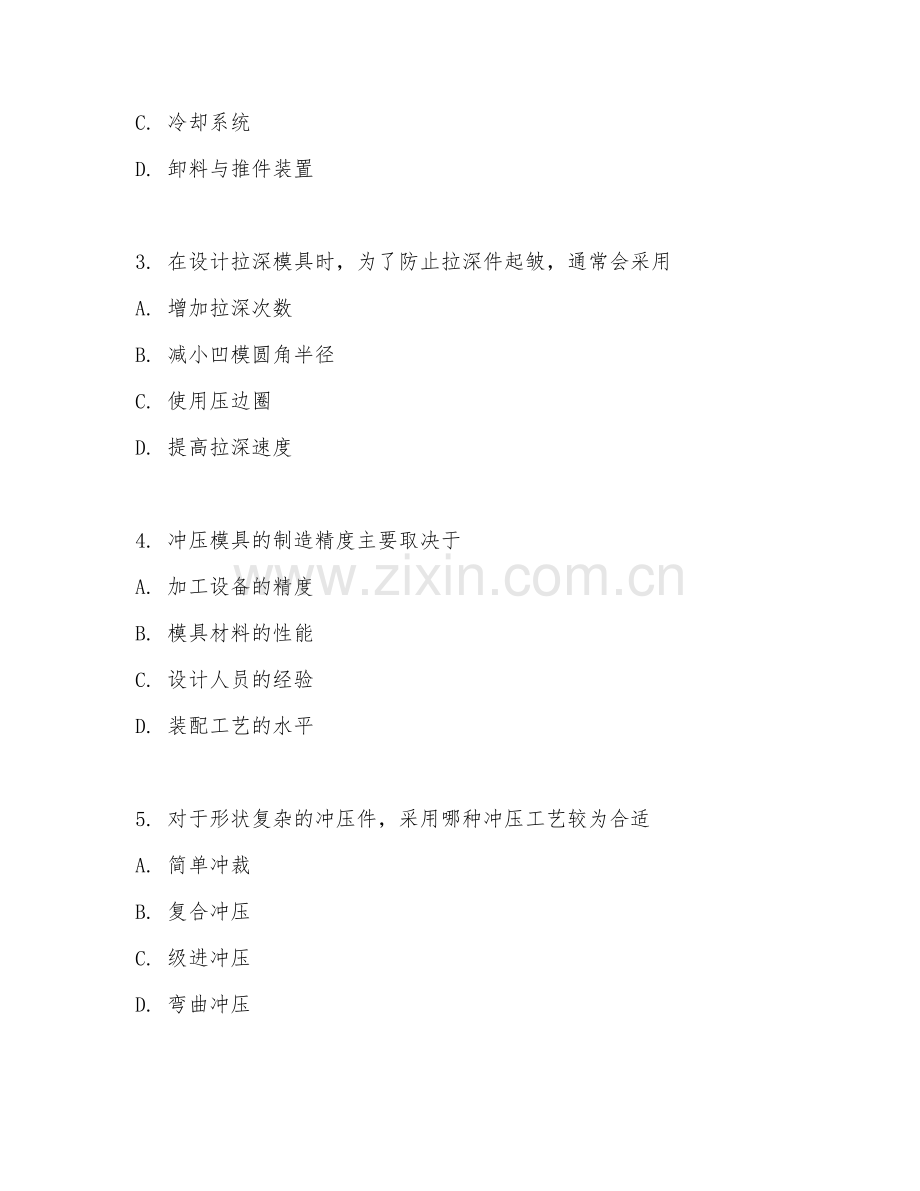

2. 以下哪种模具结构不属于冲压模具的基本结构
A. 工作零件
B. 导向零件
C. 冷却系统
D. 卸料与推件装置

3. 在设计拉深模具时，为了防止拉深件起皱，通常会采用
A. 增加拉深次数
B. 减小凹模圆角半径
C. 使用压边圈
D. 提高拉深速度

4. 冲压模具的制造精度主要取决于
A. 加工设备的精度
B. 模具材料的性能
C. 设计人员的经验
D. 装配工艺的水平

5. 对于形状复杂的冲压件，采用哪种冲压工艺较为合适
A. 简单冲裁
B. 复合冲压
C. 级进冲压
D. 弯曲冲压

6. 冲压模具的寿命与以下哪个因素关系不大
A. 模具材料的选择
B. 冲压工艺的合理性
C. 模具的维护保养
D. 冲压件的尺寸大小

7. 在冲压模具设计中，弹性卸料装置的作用不包括
A. 卸料
B. 压料
C. 保证冲裁件平整
D. 提高模具寿命

8. 以下哪种材料不适合作为冲压模具的凸模材料
A. Cr12MoV
B. T10A
C. 45钢
D. W18Cr4V

9. 冲压模具设计中，冲裁力的计算与以下哪些因素无关
A. 冲裁件的轮廓尺寸
B. 材料的厚度
C. 模具的闭合高度
D. 材料的抗剪强度

10. 拉深模具的凸模圆角半径过大会导致
A. 拉深件起皱
B. 拉深件拉裂
C. 拉深件底部变薄
D. 拉深件高度增加

第II卷（非选择题 共70分）

二、填空题（每空2分，共20分）
1. 冲压模具按工艺性质可分为冲裁模、______、______、______等。
2. 冲裁模的间隙是指______与______之间的间隙。
3. 拉深系数是指______与______的比值。
4. 弯曲模具的结构主要包括______、______、______等。
5. 模具的导向方式主要有______导向和______导向。

三、简答题（每题10分，共20分）
1. 简述冲压模具设计的一般流程。
2. 说明影响冲压模具寿命的主要因素有哪些。

四、材料分析题（共15分）
材料：某工厂要生产一批形状复杂的小型冲压件，材料为08钢，厚度为1mm。现采用级进冲压工艺，设计了一套冲压模具。在试模过程中，发现冲裁件毛刺较大，尺寸精度不高，拉深件出现起皱现象。
问题：请分析出现这些问题的可能原因，并提出改进措施。

五、设计题（共15分）
设计要求：设计一副简单的落料冲孔复合模具，用于冲裁厚度为2mm的Q235钢板，冲裁件尺寸为50mm×40mm。
问题：请画出模具的结构简图，并标注出主要零件的名称。

答案：
一、选择题
1. A
2. C
3. C
4. A
5. C
6. D
7. D
8. C
9. C
10. B

二、填空题
1. 弯曲模、拉深模、成形模
2. 凸模、凹模
3. 拉深后工件的直径、拉深前毛坯（或半成品）的直径
4. 工作部分、定位部分、卸料部分
5. 导柱、导板

三、简答题
1. 冲压模具设计的一般流程：首先进行冲压件的工艺分析，确定冲压工艺方案；然后进行模具总体设计，包括确定模具类型、结构形式等；接着进行模具零部件设计，计算各部分尺寸；再进行模具总图绘制；之后进行模具制造工艺设计；最后进行模具的调试与验收。
2. 影响冲压模具寿命的主要因素：模具材料的性能，如硬度、韧性等；冲压工艺的合理性，如冲裁间隙、冲压速度等；模具的制造精度与装配质量；模具的使用与维护保养情况，如润滑、及时清理废料等。

四、材料分析题
冲裁件毛刺大、尺寸精度不高的原因可能是冲裁间隙不合理，间隙过小。改进措施：重新调整冲裁间隙，使其在合理范围内。拉深件起皱的原因可能是压边力不足或凹模圆角半径过大。改进措施：增加压边力，调整凹模圆角半径至合适值。

五、设计题
结构简图：画出落料冲孔复合模具，标注出上模座、下模座、凸凹模、卸料板（冲孔凸模安装在卸料板上）、顶件器等主要零件名称。
