2025年高职电工电子（继电控制）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（总共10题，每题4分，每题只有一个正确答案，请将正确答案填在括号内）
1. 电磁继电器中，能够实现电路通断控制的关键部件是（ ）
A. 铁芯 B. 线圈 C. 触点 D. 衔铁
2. 热继电器在电路中主要用于（ ）保护。
A. 过载 B. 短路 C. 欠压 D. 过压
3. 时间继电器的延时动作与（ ）变化有关。
A. 电压 B. 电流 C. 时间 D. 功率
4. 交流接触器的主触点用于控制（ ）电路。
A. 控制 B. 信号 C. 主 D. 辅助
5. 中间继电器在电路中的作用主要是（ ）
A. 放大信号 B. 短路保护 C. 过载保护 D. 欠压保护
6. 下列哪种电器不能用于电动机的过载保护（ ）
A. 热继电器 B. 熔断器 C. 过流继电器 D. 电磁式继电器

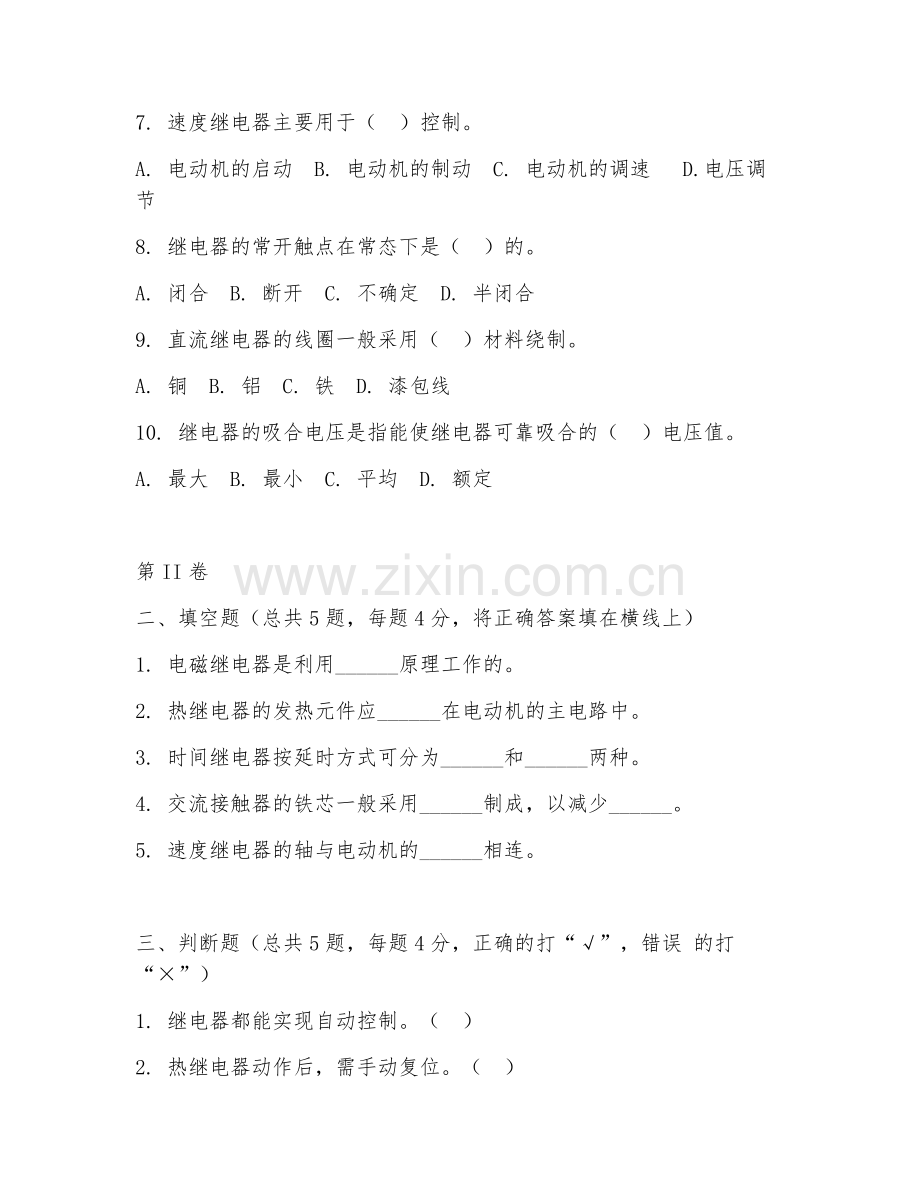

7. 速度继电器主要用于（ ）控制。
A. 电动机的启动 B. 电动机的制动 C. 电动机的调速 D.电压调节
8. 继电器的常开触点在常态下是（ ）的。
A. 闭合 B. 断开 C. 不确定 D. 半闭合
9. 直流继电器的线圈一般采用（ ）材料绕制。
A. 铜 B. 铝 C. 铁 D. 漆包线
10. 继电器的吸合电压是指能使继电器可靠吸合的（ ）电压值。
A. 最大 B. 最小 C. 平均 D. 额定

第II卷
二、填空题（总共5题，每题4分，将正确答案填在横线上）
1. 电磁继电器是利用______原理工作的。
2. 热继电器的发热元件应______在电动机的主电路中。
3. 时间继电器按延时方式可分为______和______两种。
4. 交流接触器的铁芯一般采用______制成，以减少______。
5. 速度继电器的轴与电动机的______相连。

三、判断题（总共5题，每题4分，正确的打“√”，错误 的打“×”）
1. 继电器都能实现自动控制。（ ）
2. 热继电器动作后，需手动复位。（ ）
3. 时间继电器只能实现通电延时。（ ）
4. 交流接触器的辅助触点可用于控制电路。（ ）
5. 速度继电器的转速越高，其触点动作越灵敏。（ ）

四、简答题（总共2题，每题10分）
1. 简述热继电器的工作原理及在电动机过载保护中的作用。
2. 说明时间继电器在电气控制电路中的应用场景及工作过程。

五、综合分析题（总共1题，20分）
某机床电气控制电路中，需要实现电动机的正反转控制以及过载保护。请设计一个控制电路，要求使用交流接触器、按钮、热继电器等电器元件，并说明各元件的作用及工作过程。

答案：
第I卷：1.C 2.A 3.C 4.C 5.A 6.B 7.B 8.B 9.D 10.B
第II卷：二、1.电磁感应 2.串联 3.通电延时型、断电延时型 4.硅钢片、涡流损耗 5.轴
三、1.√ 2.× 3.× 4.√ 5.√
四、1.热继电器主要由发热元件、双金属片和触点组成。当电动机过载时，电流增大，发热元件产生热量使双金属片受热弯曲，推动触点动作，切断控制电路，实现过载保护。
2.时间继电器可用于电动机的星三角启动控制、顺序控制等。通电延时型时间继电器，线圈通电后，触点延时动作；断电延时型时间继电器，线圈断电后，触点延时动作。
五、控制电路：正反转控制由两个交流接触器实现，按钮控制接触器吸合。热继电器用于过载保护。工作过程：按下正转按钮，正转接触器吸合，电动机正转；按下反转按钮同理。当电动机过载时，热继电器动作，切断控制电路，电动机停止。
