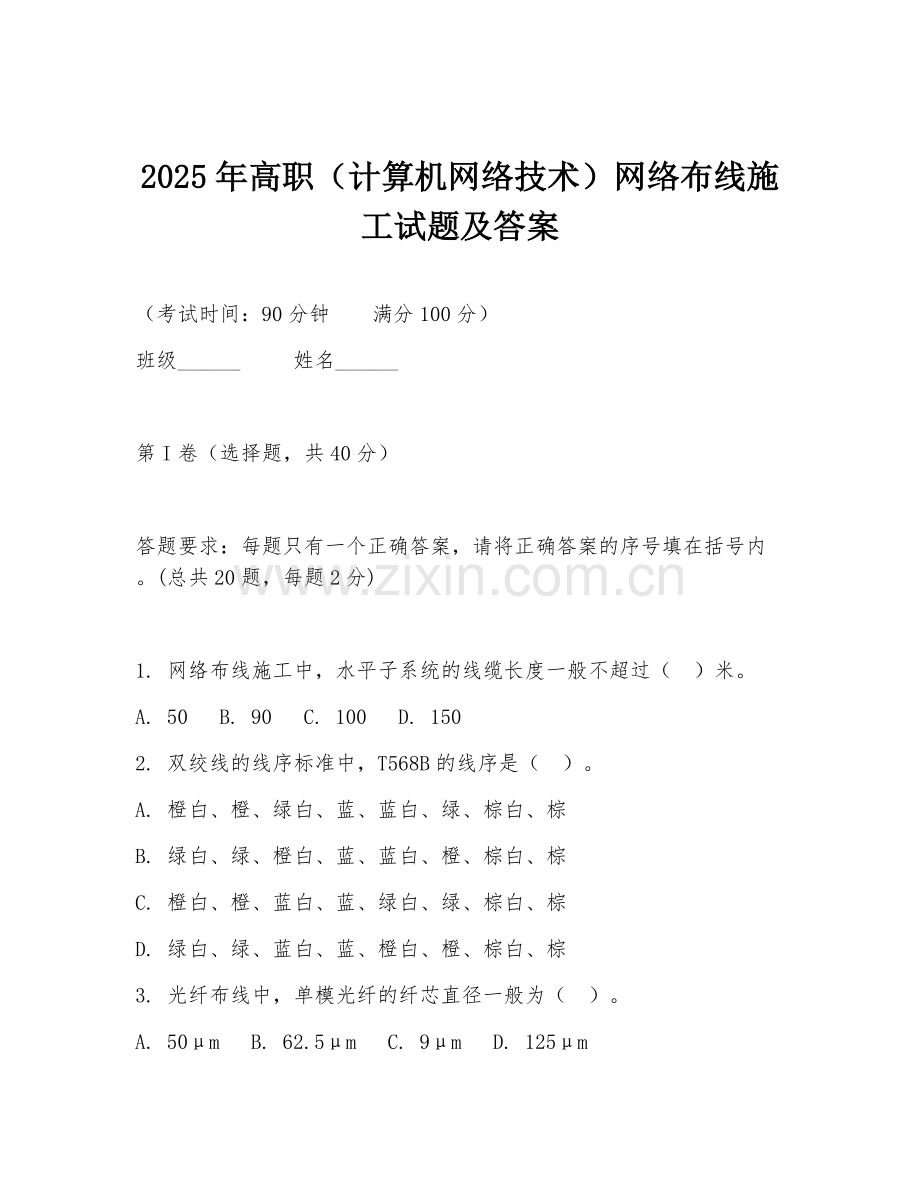

2025年高职（计算机网络技术）网络布线施工试题及答案.doc

2025年高职（计算机网络技术）网络布线施工试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）

答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分)

1. 网络布线施工中，水平子系统的线缆长度一般不超过（ ）米。
A. 50 B. 90 C. 100 D. 150
2. 双绞线的线序标准中，T568B的线序是（ ）。
A. 橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
B. 绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
C. 橙白、橙、蓝白、蓝、绿白、绿、棕白、棕
D. 绿白、绿、蓝白、蓝、橙白、橙、棕白、棕
3. 光纤布线中，单模光纤的纤芯直径一般为（ ）。
A. 50μm B. 62.5μm C. 9μm D. 125μm

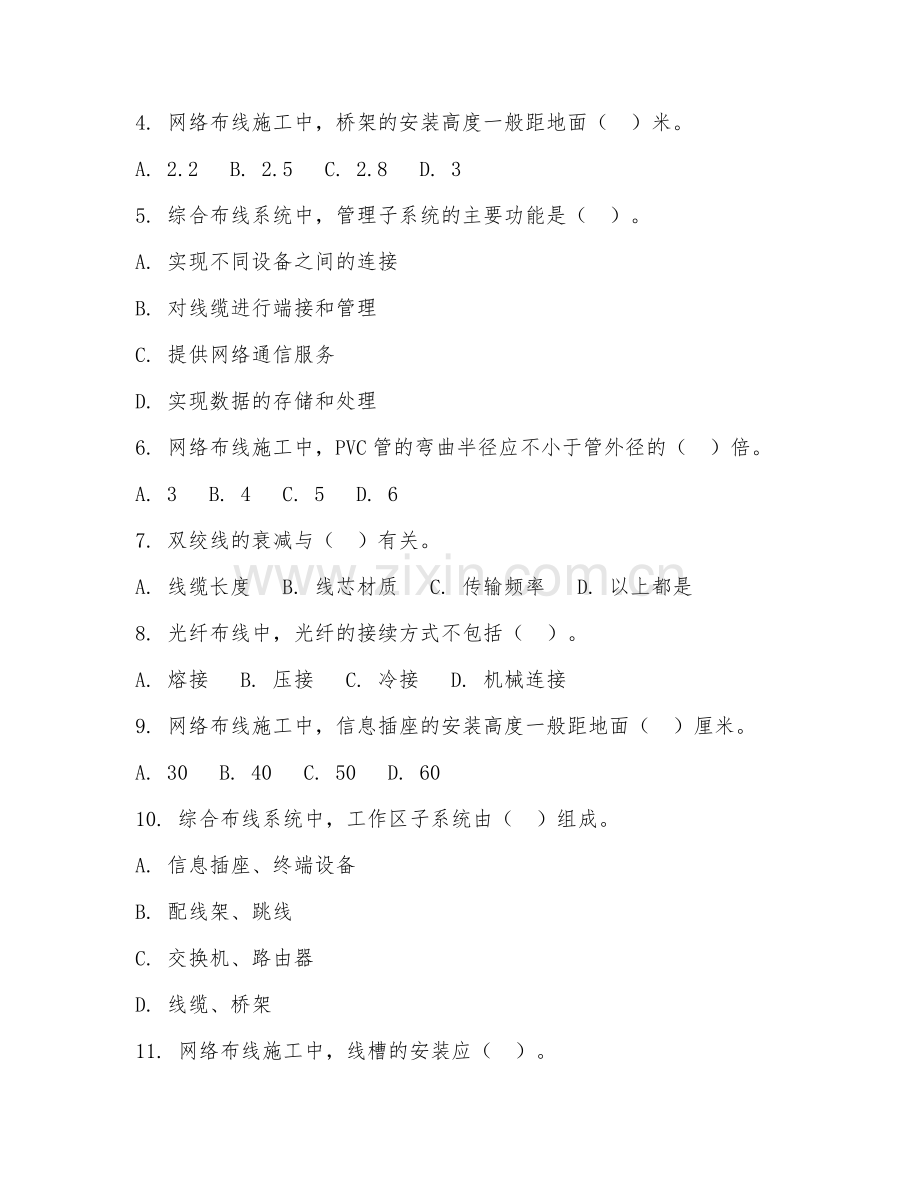

4. 网络布线施工中，桥架的安装高度一般距地面（ ）米。
A. 2.2 B. 2.5 C. 2.8 D. 3
5. 综合布线系统中，管理子系统的主要功能是（ ）。
A. 实现不同设备之间的连接
B. 对线缆进行端接和管理
C. 提供网络通信服务
D. 实现数据的存储和处理
6. 网络布线施工中，PVC管的弯曲半径应不小于管外径的（ ）倍。
A. 3 B. 4 C. 5 D. 6
7. 双绞线的衰减与（ ）有关。
A. 线缆长度 B. 线芯材质 C. 传输频率 D. 以上都是
8. 光纤布线中，光纤的接续方式不包括（ ）。
A. 熔接 B. 压接 C. 冷接 D. 机械连接
9. 网络布线施工中，信息插座的安装高度一般距地面（ ）厘米。
A. 30 B. 40 C. 50 D. 60
10. 综合布线系统中，工作区子系统由（ ）组成。
A. 信息插座、终端设备
B. 配线架、跳线
C. 交换机、路由器
D. 线缆、桥架
11. 网络布线施工中，线槽的安装应（ ）。
A. 水平安装 B. 垂直安装 C. 倾斜安装 D. 随意安装
12. 双绞线的特性阻抗一般为（ ）欧姆。
A. 50 B. 75 C. 100 D. 120
13. 光纤布线中，多模光纤适用于（ ）传输。
A. 长距离 B. 短距离 C. 高速率 D. 低速率
14. 网络布线施工中，机柜的安装应（ ）。
A. 水平安装 B. 垂直安装 C. 倾斜安装 D. 随意安装
15. 综合布线系统中，干线子系统的线缆类型不包括（ ）。
A. 双绞线 B. 光纤 C. 同轴电缆 D. 大对数电缆
16. 网络布线施工中，线缆的弯曲半径应不小于线缆外径的（ ）倍。
A. 3 B. 4 C. 5 D. 6
17. 双绞线的屏蔽层接地方式应采用（ ）。
A. 单点接地 B. 多点接地 C. 不接地 D. 随意接地
18. 光纤布线中，光纤的带宽与（ ）有关。
A. 纤芯直径 B. 包层直径 C. 在总直径 D. 传输距离
19. 网络布线施工中，设备间子系统应安装在（ ）。
A. 建筑物的底层 B. 建筑物的顶层 C. 建筑物的中间层 D..根据实际情况确定
20. 综合布线系统中，建筑群子系统的线缆类型主要是（ ）光纤。
A. 单模 B. 多模 C. 单模或多模 D. 以上都不是

第II卷（非选择题，共60分）

（一）填空题（共10分）

答题要求：请在横线上填写正确答案。(总共5题，每题2分)

1. 网络布线施工中，常用的线缆测试工具包括______、______等。
2. 综合布线系统的设计等级分为______、______、______。
3. 光纤的连接方式有______和______两种。
4. 网络布线施工中，线缆的标识应包括______、______、______等信息。
5. 工作区子系统的信息插座类型有______和______两种。

（二）简答题（共20分）

答题要求：简要回答问题。(总共4题，每题5分)

1. 简述网络布线施工的基本流程。
2. 说明双绞线的制作步骤。
3. 光纤布线有哪些优点？
4. 综合布线系统中管理子系统的作用是什么？

（三）案例分析题（共15分）

答题要求：根据给定案例，分析并回答问题。(总共1题)

某公司新建办公大楼，需要进行网络布线施工。在施工过程中，发现部分双绞线的线序混乱，导致网络连接不稳定。同时，光纤布线的熔接损耗较大，影响了网络传输性能。请分析出现这些问题的原因，并提出解决方案。

（四）材料分析题（共10分）

答题要求：阅读材料，回答问题。(总共2题，每题5分)

材料：在网络布线施工中，某大厦的水平子系统采用了超五类双绞线。在测试过程中，发现部分线缆的衰减超标。经过检查，发现线缆的敷设长度超过了标准要求，并且在布线过程中存在线缆弯曲半径过小的情况。

问题1：请分析线缆衰减超标可能会对网络造成什么影响？
问题2：针对线缆敷设长度和弯曲半径的问题，应如何解决？

（五）设计题（共5分）

答题要求：根据给定要求，设计网络布线方案。(总共1题)

为一个小型办公室设计网络布线方案，要求包括水平子系统、垂直子系统和管理子系统的设计，画出简单的布线示意图，并说明各子系统所采用的线缆类型和设备。

答案：
1. B
2. C
3. C
4. B
5. B
6. C
7. D
8. B
9. D
10. A
11. A
12. C
13. B
14. B
15. C
16. C
17. A
18. A
19. D
20. C

填空题答案：
1. 网络测试仪、福禄克测试仪
2. 基本型、增强型、综合型
3. 熔接、冷接
4. 起点、终点、长度
5. 墙上型、地面型

简答题答案：
1. 网络布线施工基本流程：需求分析、规划设计、施工准备、线缆敷设、设备安装、线缆端接、测试验收。
2. 双绞线制作步骤：剥线、理线、插线、压线。
3. 光纤布线优点：传输距离远、带宽高、抗干扰能力强、保密性好。
4. 管理子系统作用：对线缆进行端接和管理，实现不同设备之间的连接和通信，便于网络的维护和管理。

案例分析题答案：
原因：双绞线线序混乱可能是施工人员操作不规范；光纤熔接损耗大可能是熔接技术不熟练、熔接设备问题等。
解决方案：重新整理双绞线线序；加强熔接人员培训，更换熔接设备或请专业人员熔接。

材料分析题答案：
问题1：线缆衰减超标会导致网络信号传输不稳定，数据传输速度下降，丢包率增加，影响网络正常使用。
问题2：解决线缆敷设长度问题应严格按照标准控制敷设长度；解决弯曲半径问题应确保线缆弯曲半径符合要求，重新敷设不符合要求的线缆。

设计题答案：
水平子系统采用超五类双绞线，信息插座选用墙上型。垂直子系统采用大对数电缆。管理子系统设置配线架。布线示意图（略）。各子系统线缆类型和设备选择要根据办公室实际需求和网络性能要求确定，确保网络稳定可靠运行。
