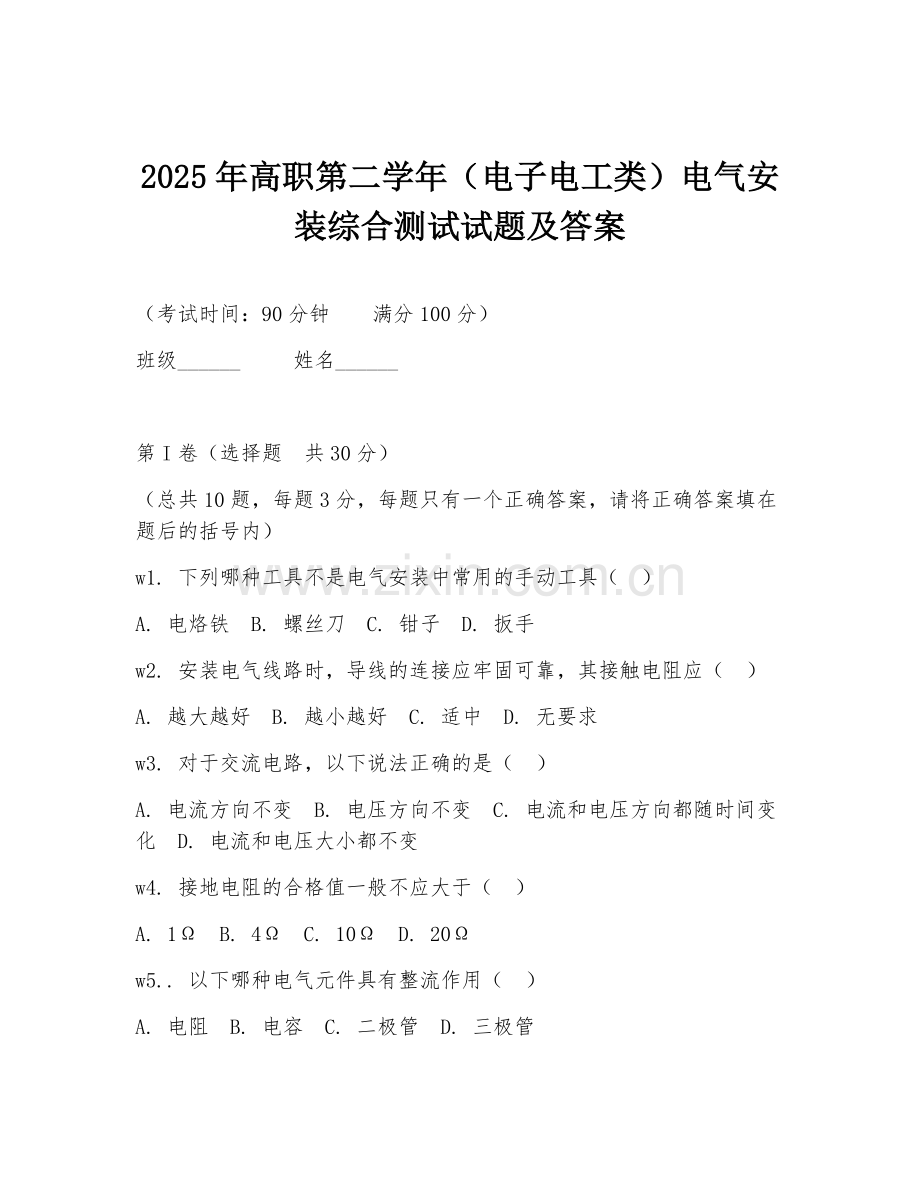

2025年高职第二学年（电子电工类）电气安装综合测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
（总共10题，每题3分，每题只有一个正确答案，请将正确答案填在题后的括号内）
w1. 下列哪种工具不是电气安装中常用的手动工具（ ）
A. 电烙铁 B. 螺丝刀 C. 钳子 D. 扳手
w2. 安装电气线路时，导线的连接应牢固可靠，其接触电阻应（ ）
A. 越大越好 B. 越小越好 C. 适中 D. 无要求
w3. 对于交流电路，以下说法正确的是（ ）
A. 电流方向不变 B. 电压方向不变 C. 电流和电压方向都随时间变化 D. 电流和电压大小都不变
w4. 接地电阻的合格值一般不应大于（ ）
A. 1Ω B. 4Ω C. 10Ω D. 20Ω
w5.. 以下哪种电气元件具有整流作用（ ）
A. 电阻 B. 电容 C. 二极管 D. 三极管

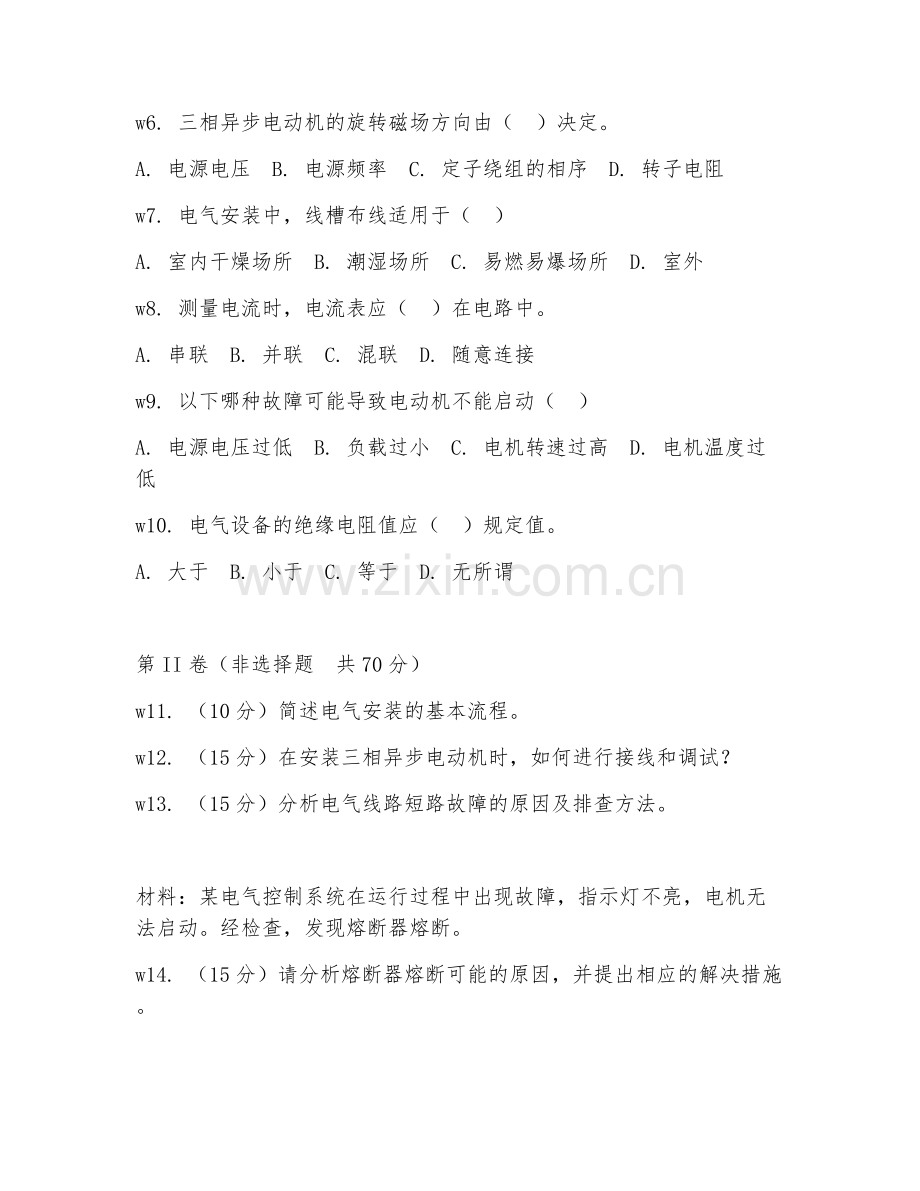

w6. 三相异步电动机的旋转磁场方向由（ ）决定。
A. 电源电压 B. 电源频率 C. 定子绕组的相序 D. 转子电阻
w7. 电气安装中，线槽布线适用于（ ）
A. 室内干燥场所 B. 潮湿场所 C. 易燃易爆场所 D. 室外
w8. 测量电流时，电流表应（ ）在电路中。
A. 串联 B. 并联 C. 混联 D. 随意连接
w9. 以下哪种故障可能导致电动机不能启动（ ）
A. 电源电压过低 B. 负载过小 C. 电机转速过高 D. 电机温度过低
w10. 电气设备的绝缘电阻值应（ ）规定值。
A. 大于 B. 小于 C. 等于 D. 无所谓

第II卷（非选择题 共70分）
w11. （10分）简述电气安装的基本流程。
w12. （15分）在安装三相异步电动机时，如何进行接线和调试？
w13. （15分）分析电气线路短路故障的原因及排查方法。

材料：某电气控制系统在运行过程中出现故障，指示灯不亮，电机无法启动。经检查，发现熔断器熔断。
w14. （15分）请分析熔断器熔断可能的原因，并提出相应的解决措施。

材料：在一次电气安装项目中，需要安装一个照明电路，包括灯具、开关、插座等。
w15. （15分）请设计该照明电路的布线方案，并说明布线过程中的注意事项。

答案：w1. A；w2. B；w3. C；w4. B；w5. C；w6. C；w7. A；w8. A；w9. A；w10. A；w11. 电气安装基本流程：首先进行安装前准备，包括熟悉图纸、准备材料和工具等；然后进行定位划线，确定电气设备和线路的安装位置；接着安装支架、线槽等；再进行电气设备安装和布线，连接导线；之后进行接线检查，确保连接正确；最后进行调试和测试，检查电气系统是否正常运行。；w12. 三相异步电动机接线：先确定电机的相序，按照正确的相序连接定子绕组。调试：检查接线是否正确，测量绝缘电阻。接通电源，观察电机旋转方向是否正确。检查电机的启动电流和运行电流是否正常。测试电机的转速、温度等参数，确保电机运行稳定。；w13. 短路故障原因：导线绝缘损坏、电气设备内部短路、接线错误等。排查方法：首先断开电源，检查熔断器是否熔断。然后使用绝缘电阻表测量线路绝缘电阻，查找绝缘损坏部位。检查电气设备内部，查看是否有短路迹象。逐一检查接线，看是否存在错误接线。；w14. 熔断器熔断原因：短路、过载、熔断器规格选择不当等。解决措施：检查线路是否存在短路故障，排除短路点。如果是过载，减轻负载或更换大容量的熔断器。根据电路实际情况，选择合适规格的熔断器重新安装。；w15. 布线方案：从配电箱引出火线和零线，分别连接到各个开关。开关再分别控制各个灯具。插座并联在电路中，按照左零右火的原则接线。注意事项：布线应整齐、牢固，避免交叉。导线应选用合适规格，确保载流量满足要求。接线处应牢固可靠，做好绝缘处理。安装过程中要注意安全，防止触电事故。
