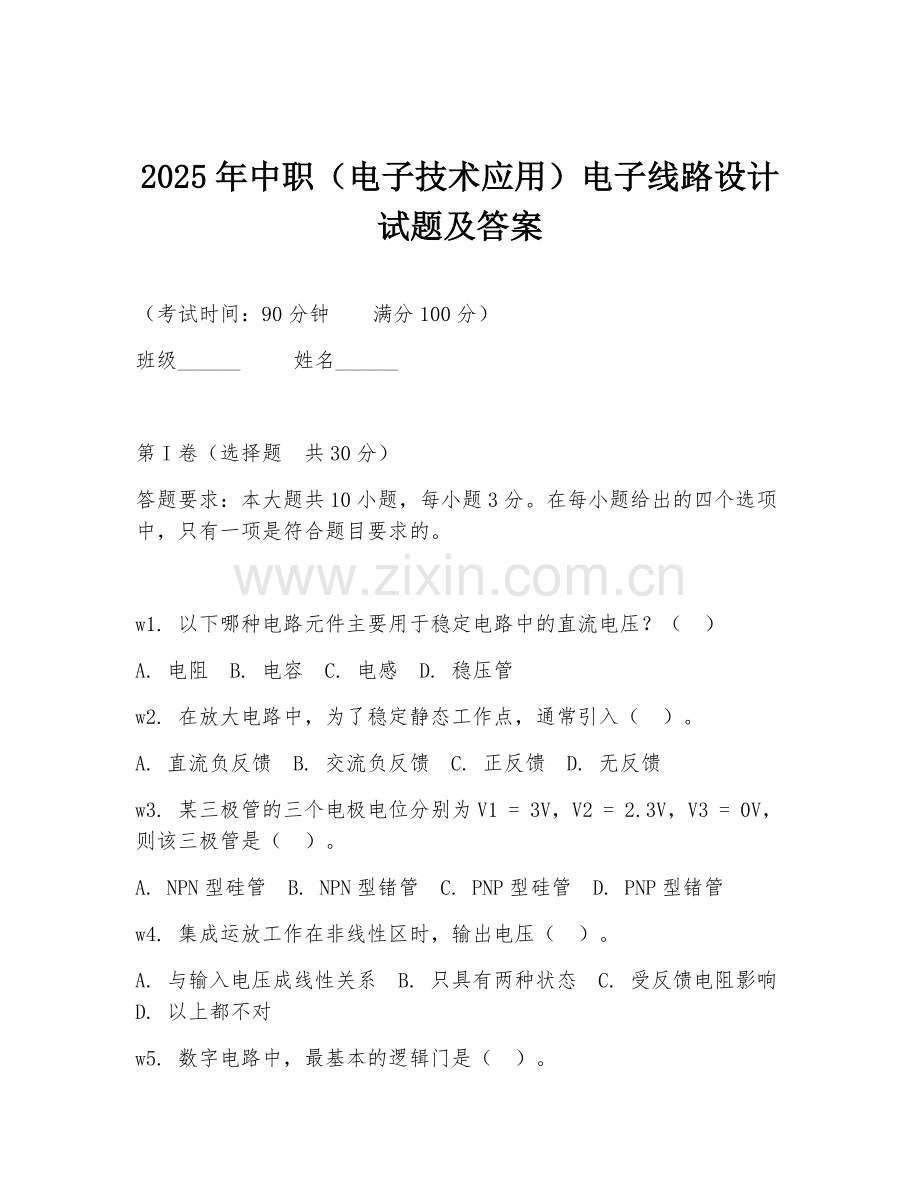

2025年中职（电子技术应用）电子线路设计试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

w1. 以下哪种电路元件主要用于稳定电路中的直流电压？（ ）
A. 电阻 B. 电容 C. 电感 D. 稳压管
w2. 在放大电路中，为了稳定静态工作点，通常引入（ ）。
A. 直流负反馈 B. 交流负反馈 C. 正反馈 D. 无反馈
w3. 某三极管的三个电极电位分别为V1 = 3V，V2 = 2.3V，V3 = 0V，则该三极管是（ ）。
A. NPN型硅管 B. NPN型锗管 C. PNP型硅管 D. PNP型锗管
w4. 集成运放工作在非线性区时，输出电压（ ）。
A. 与输入电压成线性关系 B. 只具有两种状态 C. 受反馈电阻影响 D. 以上都不对
w5. 数字电路中，最基本的逻辑门是（ ）。

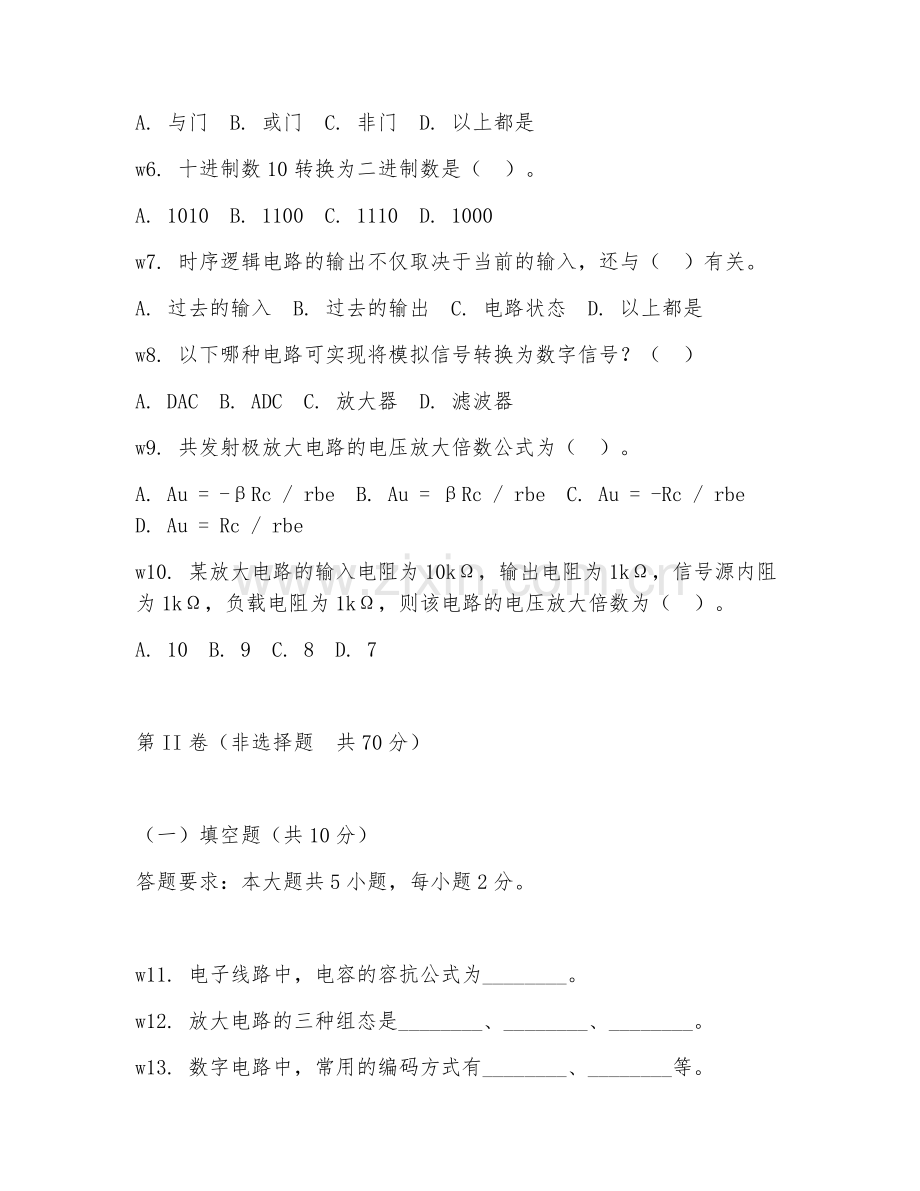

A. 与门 B. 或门 C. 非门 D. 以上都是
w6. 十进制数10转换为二进制数是（ ）。
A. 1010 B. 1100 C. 1110 D. 1000
w7. 时序逻辑电路的输出不仅取决于当前的输入，还与（ ）有关。
A. 过去的输入 B. 过去的输出 C. 电路状态 D. 以上都是
w8. 以下哪种电路可实现将模拟信号转换为数字信号？（ ）
A. DAC B. ADC C. 放大器 D. 滤波器
w9. 共发射极放大电路的电压放大倍数公式为（ ）。
A. Au = -βRc / rbe B. Au = βRc / rbe C. Au = -Rc / rbe D. Au = Rc / rbe
w10. 某放大电路的输入电阻为10kΩ，输出电阻为1kΩ，信号源内阻为1kΩ，负载电阻为1kΩ，则该电路的电压放大倍数为（ ）。
A. 10 B. 9 C. 8 D. 7

第II卷（非选择题 共70分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分。

w11. 电子线路中，电容的容抗公式为________。
w12. 放大电路的三种组态是________、________、________。
w13. 数字电路中，常用的编码方式有________、________等。
w14. 触发器按逻辑功能可分为________、________、________、________等。
w15. 正弦波振荡电路由________、________、________、________四部分组成。

（二）简答题（共20分）
答题要求：简要回答问题，语言要简洁明了，逻辑清晰。

w16. 简述三极管的电流放大作用。（4分）
w17. 说明负反馈对放大电路性能的影响。（6分）
w18. 简述数字电路中组合逻辑电路和时序逻辑电路的区别。（6分）
w19. 分析共发射极放大电路的工作原理。（4分）

（三）分析题（共20分）
答题要求：根据题目所给电路，分析其工作原理、性能特点等，要有详细的分析过程。

w20. 如图所示为一个简单的共发射极放大电路，请分析：
（1）电路中各元件的作用。（5分）
（2）该电路的静态工作点如何计算。（5分）
（3）画出该电路的微变等效电路，并计算其电压放大倍数。（10分）

（四）设计题（共10分）
答题要求：根据题目要求，设计出符合条件的电子线路。要有设计思路、具体电路和简要说明。

w21. 设计一个三人表决电路，当三人中有两人或两人以上同意时，表决通过。请用与非门实现该电路。

材料：已知与非门的逻辑功能为输入全为高电平时输出为低电平，有一个输入为低电平时输出为高电平。

设计思路：首先确定输入变量为三人的表决意见，输出变量为表决结果。然后根据逻辑关系列出真值表，再通过化简得到逻辑表达式，最后用与非门实现该电路。

具体电路：（画出电路连接图）

简要说明：（说明电路如何实现三人表决功能）

（五）计算题（共10分）
答题要求：根据题目所给条件，进行详细的计算，写出计算过程和结果。

w22. 已知某放大电路的输入信号电压有效值为10mV，输入电阻为10kΩ，输出电压有效值为1V，输出电阻为1kΩ，负载电阻为1kΩ。求该电路的电压放大倍数、电流放大倍数和功率放大倍数。

答案：
第I卷：1. D 2. A 3. B 4. B 5. D 6. A 7. D 8. B 9. A 10. B
第II卷：（一）11. Xc = 1 / (ωC) 12. 共发射极、共集电极、共基极 13. 二进制编码、格雷码 14. RS触发器、JK触发器、D触发器、T触发器 15. 放大电路、选频网络、正反馈网络、稳幅环节
（二）16. 三极管的电流放大作用是指当三极管的基极电流有一个微小的变化时，会引起集电极电流较大的变化。且集电极电流与基极电流的比值近似为常数β。 17. 负反馈可提高放大倍数的稳定性、减小非线性失真、展宽通频带、改变输入输出电阻等。 18. 组合逻辑电路的输出仅取决于当前的输入，没有记忆功能；时序逻辑电路的输出不仅取决于当前输入，还与过去的电路状态有关，具有记忆功能。 19. 共发射极放大电路中，输入信号加在基极与发射极之间，通过三极管的电流放大作用，在集电极与发射极之间得到放大后的输出信号。
（三）20. （1）三极管起放大作用；集电极电阻Rc将集电极电流的变化转换为电压变化；基极电阻Rb为三极管提供合适的基极电流；耦合电容C1、C2用于隔断直流，传递交流信号。（2）通过计算Ib = (Vcc - Ube) / Rb，Ic = βIb，Uce = Vcc - IcRc来确定静态工作点。（3）微变等效电路略，电压放大倍数Au = -βRc / rbe。
（四）21. 设计思路：设三人表决意见为A、B、C，表决结果为Y。列出真值表，化简得Y = AB + AC + BC = (AB)'(AC)'(BC)'。具体电路：将A、B、C分别接与非门输入端，三个与非门输出端接一个与非门。简要说明：当有两人或两人以上同意时，相应输入为高电平，经过与非门运算后输出高电平，表示表决通过。
（五）22. 电压放大倍数Au = Uo / Ui = 1V / 10mV = 100；输入电流Ii = Ui / Ri = 10mV / 10kΩ = 1μA，输出电流Io = Uo / (Ro + RL) = 1V / (1kΩ + 1kΩ) = 0.5mA，电流放大倍数Ai = Io / Ii = 0.5mA / 1μA = 500；功率放大倍数Ap = AuAi = 100×500 = 50000。
