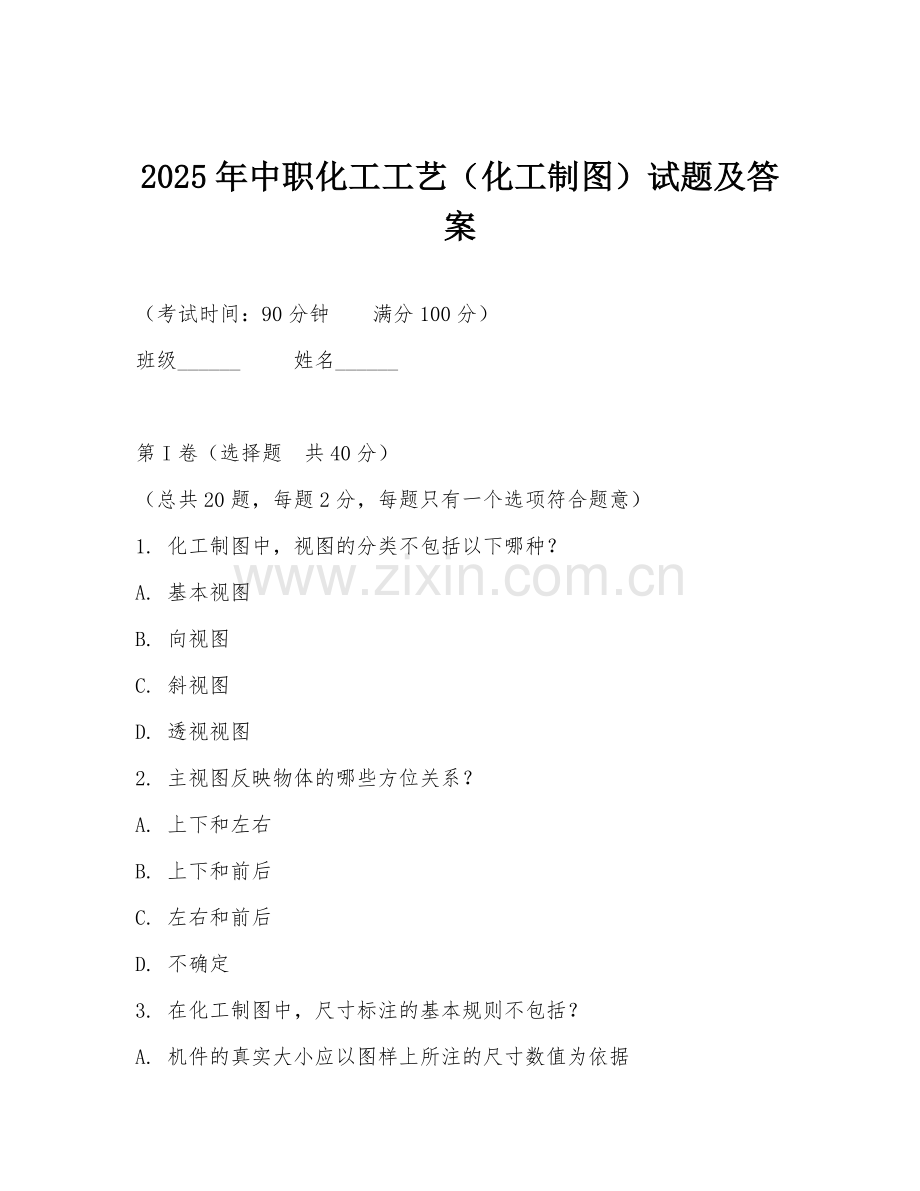

2025年中职化工工艺（化工制图）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
（总共20题，每题2分，每题只有一个选项符合题意）
1. 化工制图中，视图的分类不包括以下哪种？
A. 基本视图
B. 向视图
C. 斜视图
D. 透视视图
2. 主视图反映物体的哪些方位关系？
A. 上下和左右
B. 上下和前后
C. 左右和前后
D. 不确定
3. 在化工制图中，尺寸标注的基本规则不包括？
A. 机件的真实大小应以图样上所注的尺寸数值为依据
B. 尺寸单位在图中可不注明
C. 图样中的尺寸，以毫米为单位时，不需注明
D. 尺寸标注必须清晰
4. 以下哪种线型不是化工制图中的常用线型？
A. 粗实线
B. 细实线
C. 波浪线
D. 虚线
5. 化工设备图中，对于设备的壁厚一般采用什么线型表示？
A. 粗实线
B. 细实线
C. 虚线
D. 点划线
6. 局部放大图的比例是指？
A. 局部放大图与原图的线性尺寸之比
B. 原图与局部放大图的线性尺寸之比
C. 局部放大图自身的尺寸比例
D. 不确定
7. 化工工艺流程图中，物料管道一般用什么线型表示？
A. 粗实线
B. 细实线
C. 虚线
D. 点划线
8. 尺寸公差在化工制图中表示？
A. 尺寸的允许变动量
B. 尺寸的固定值
C. 尺寸的测量误差
D. 不确定
9. 化工制图中，标题栏一般位于图纸的？
A. 左上角
B. 右上角
C. 左下角
D. 右下角
10. 视图中的不可见轮廓线一般用什么线型绘制？
A. 粗实线
B. 细实线
C. 虚线
D. 点划线
11. 化工设备的接管尺寸标注一般采用？
A. 公称直径
B. 实际直径
C. 半径
D. 周长
12. 装配图中，相邻零件的剖面线方向应？
A. 相同
B. 相反
C. 随意
D. 无要求
13. 化工工艺流程图中，设备的标注不包括以下哪项？
A. 设备位号
B. 设备名称
C. 设备型号
D. 设备颜色
14. 尺寸界线一般用什么线型绘制？
A. 粗实线
B. 细实线
C. 虚线
D. 点划线
15. 化工制图中，比例1:2表示？
A. 图中图形与实物相应要素的线性尺寸之比为1:2
B. 实物与图中图形相应要素的线性尺寸之比为1:2
C. 图中图形的尺寸是实物尺寸的2倍
D. 不确定
16. 化工设备图中，对于设备的中心线一般采用什么线型表示？
A. 粗实线
B. 细实线
C. 虚线
D. 点划线
17. 以下哪种情况不需要绘制局部视图？
A. 机件的某一部分的形状未表达清楚，而又没有必要画出整个视图时
B. 机件上的倾斜部分，其投影不反映实形
C. 机件的对称部分
D. 机件上有局部结构需要表达清楚
18. 化工工艺流程图中，仪表控制点用什么表示？
A. 圆圈和连线
B. 方块和连线
C. 三角形和连线
D. 菱形和连线
19. 尺寸数字一般应注写在尺寸线？
A. 上方
B. 下方
C. 中断处
D. 以上均可
20. 化工制图中，对于标准件一般采用什么表示方法？
A. 详细画出
B. 简化画出
C. 省略不画
D. 不确定

第II卷（非选择题 共60分）
21. （10分）简述化工制图中视图选择的基本原则。
22. （10分）说明化工设备图中尺寸标注的特点。
23. （10分）在化工工艺流程图中，管道标注的内容有哪些？
24. （15分）阅读以下化工设备装配图的部分内容，回答问题。
材料：设备主体为碳钢，接管为不锈钢。设备名称为反应釜，主要作用是进行化学反应。设备位号为R-101。反应釜上有进料口、出料口、搅拌装置等。进料口管径为DN50，出料口管径为DN80。搅拌装置由电机驱动，转速为100转/分钟。
问题：
（1）该反应釜的主要材料是什么？
（2）进料口和出料口的管径分别是多少？
（3）搅拌装置的转速是多少？
25. （15分）根据给定的化工工艺过程，绘制简单的工艺流程图。
工艺过程：原料A和原料B通过管道输送至混合器，在混合器中充分混合后进入反应器。在反应器中发生化学反应，生成产物C。产物C通过管道输送至分离器，分离出杂质后，产物C再进入储存罐储存。

答案：1.D 2.A 3.B 4.C 5.B 6.A 7.A 8.A 9.D 10.C 11.A 12.B 13.D 14.B 15.A 16.D 17.C 18.A 19.D 20.B
21. 视图选择的基本原则：首先要保证能完整、清晰地表达机件的形状和结构。应尽量选择反映机件特征的视图作为主视图，如能较多地反映机件各部分形状和相对位置关系的视图。同时要考虑其他视图的配合，使视图数量适中，避免不必要的视图，以简化绘图和读图过程。还需注意视图的布局要合理，便于标注尺寸和看图。
22. 化工设备图中尺寸标注的特点：标注尺寸要满足设备制造、装配、检验等要求。尺寸基准明确，一般有安装基准、设计基准等。标注设备的总体尺寸、各部分的定形尺寸和定位尺寸。对于设备的壁厚、接管尺寸等有特定的标注方法，如壁厚一般注在反映其厚度的视图上，接管尺寸采用公称直径标注等。
23. 管道标注的内容：包括管道号、管径、管道等级、物料代号等。管道号用于识别管道，管径以公称直径表示，管道等级反映管道的材质、压力等要求，物料代号表示管道内输送的物料名称。
24. （1）设备主体为碳钢，接管为不锈钢。（2）进料口管径为DN50，出料口管径为DN80。（3）搅拌装置转速为100转/分钟。
25. 绘制的工艺流程图：先画一条水平线表示主要流程走向。在左边画出原料A和原料B的输入管道，管道上标注物料代号。管道连接到混合器，混合器用简单图形表示。混合器连接到反应器，反应器也用相应图形表示。反应器连接到分离器，分离器画出。分离器连接到储存罐，储存罐标注清楚。各管道连接处用线段连接表示，在管道上适当位置标注管径等信息。
