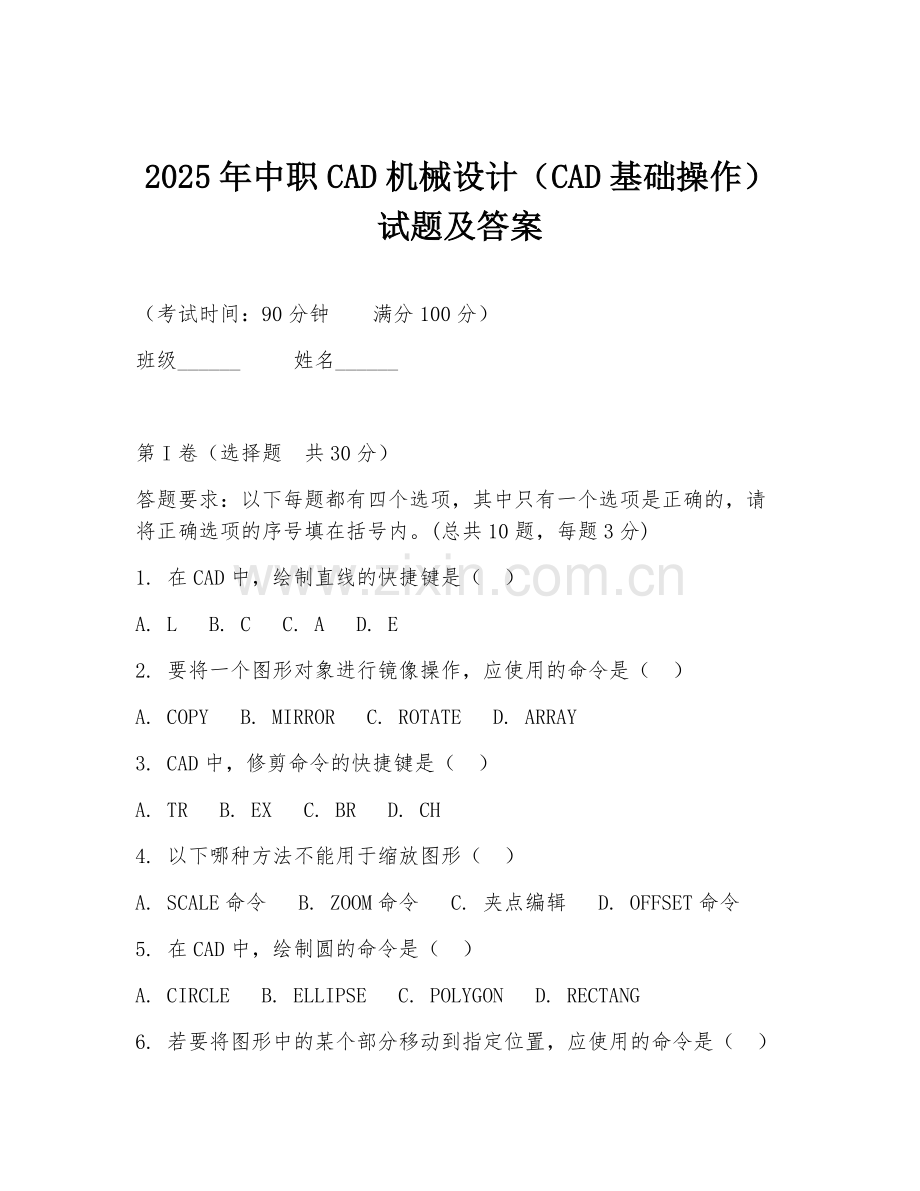

2025年中职CAD机械设计（CAD基础操作）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：以下每题都有四个选项，其中只有一个选项是正确的，请将正确选项的序号填在括号内。(总共10题，每题3分)
1. 在CAD中，绘制直线的快捷键是（ ）
A. L B. C C. A D. E
2. 要将一个图形对象进行镜像操作，应使用的命令是（ ）
A. COPY B. MIRROR C. ROTATE D. ARRAY
3. CAD中，修剪命令的快捷键是（ ）
A. TR B. EX C. BR D. CH
4. 以下哪种方法不能用于缩放图形（ ）
A. SCALE命令 B. ZOOM命令 C. 夹点编辑 D. OFFSET命令
5. 在CAD中，绘制圆的命令是（ ）
A. CIRCLE B. ELLIPSE C. POLYGON D. RECTANG
6. 若要将图形中的某个部分移动到指定位置，应使用的命令是（ ）

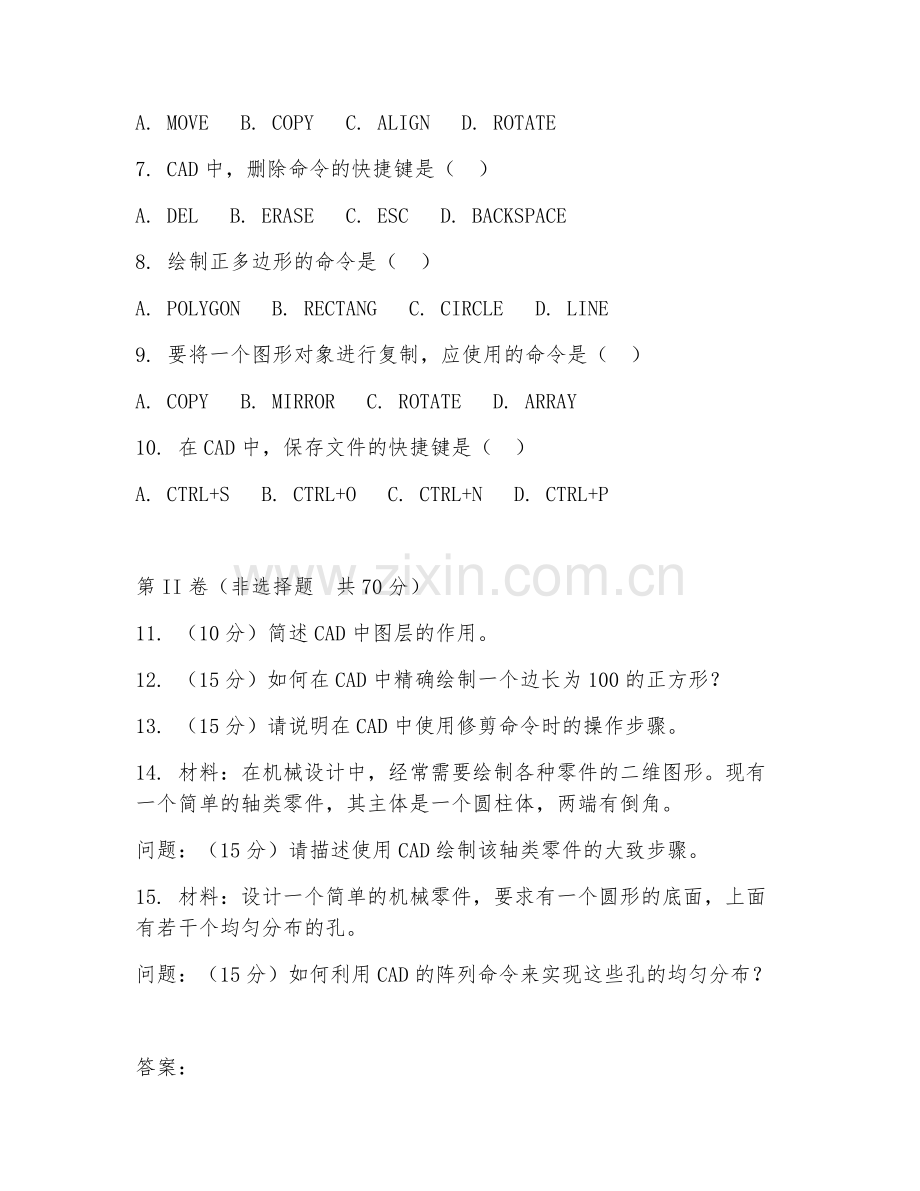

A. MOVE B. COPY C. ALIGN D. ROTATE
7. CAD中，删除命令的快捷键是（ ）
A. DEL B. ERASE C. ESC D. BACKSPACE
8. 绘制正多边形的命令是（ ）
A. POLYGON B. RECTANG C. CIRCLE D. LINE
9. 要将一个图形对象进行复制，应使用的命令是（ ）
A. COPY B. MIRROR C. ROTATE D. ARRAY
10. 在CAD中，保存文件的快捷键是（ ）
A. CTRL+S B. CTRL+O C. CTRL+N D. CTRL+P

第II卷（非选择题 共70分）
11. （10分）简述CAD中图层的作用。
12. （15分）如何在CAD中精确绘制一个边长为100的正方形？
13. （15分）请说明在CAD中使用修剪命令时的操作步骤。
14. 材料：在机械设计中，经常需要绘制各种零件的二维图形。现有一个简单的轴类零件，其主体是一个圆柱体，两端有倒角。
问题：（15分）请描述使用CAD绘制该轴类零件的大致步骤。
15. 材料：设计一个简单的机械零件，要求有一个圆形的底面，上面有若干个均匀分布的孔。
问题：（15分）如何利用CAD的阵列命令来实现这些孔的均匀分布？

答案：
1. A
2. B
3. A
4. D
5. A
6. A
7. B
8. A
9.A
10. A
11. 图层用于组织和管理图形对象，可将不同类型的图形元素放在不同图层上，便于控制图形的显示、编辑和打印。如将轮廓线、中心线、尺寸标注等分别放在不同图层，通过控制图层的开关、冻结、锁定等状态，方便对图形进行操作和管理。
12. 可以使用RECTANG命令，指定第一角点后，输入相对坐标@100,100指定对角点，即可精确绘制边长为100的正方形。也可先绘制一条100的直线，然后利用OFFSET命令偏移出正方形的其他三条边。
13. 首先选择修剪命令，然后选择要作为剪切边的对象，接着选择要修剪的对象，被选中的对象会在剪切边处被修剪掉。若要修剪多个对象，可连续选择要修剪的对象。
14. 先使用CYLINDER命令绘制圆柱体，再使用CHAMFER命令绘制两端倒角。具体步骤为：调用CYLINDER命令，指定底面圆心和半径，输入高度绘制圆柱体；调用CHAMFER命令，选择要倒角的边，指定倒角距离进行倒角操作。
15. 先绘制好圆形底面和一个孔，然后使用ARRAY命令，选择环形阵列方式，指定阵列中心为圆形底面圆心，输入项目总数和填充角度，确定要阵列的对象为孔，即可实现孔的均匀分布。
