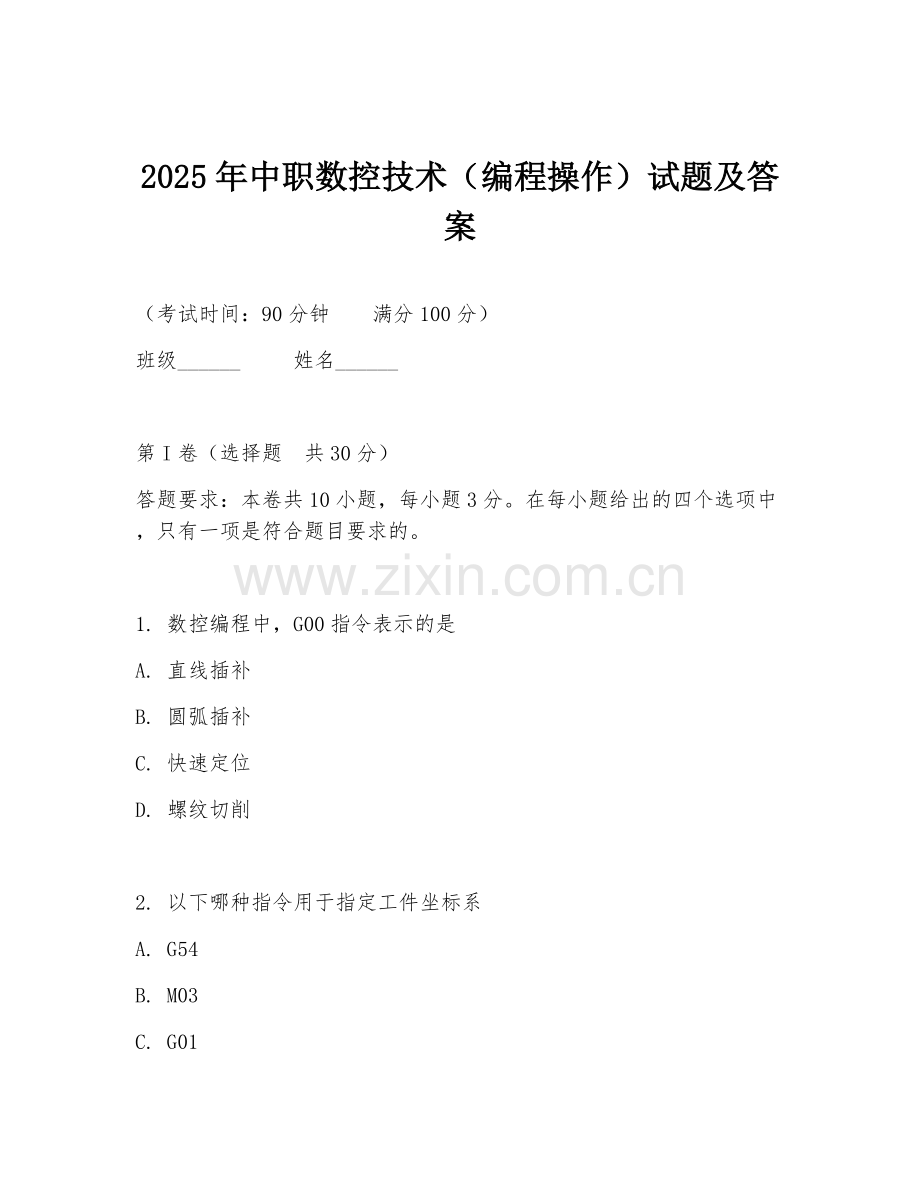

2025年中职数控技术（编程操作）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 数控编程中，G00指令表示的是
A. 直线插补
B. 圆弧插补
C. 快速定位
D. 螺纹切削

2. 以下哪种指令用于指定工件坐标系
A. G54
B. M03
C. G01
D. T01

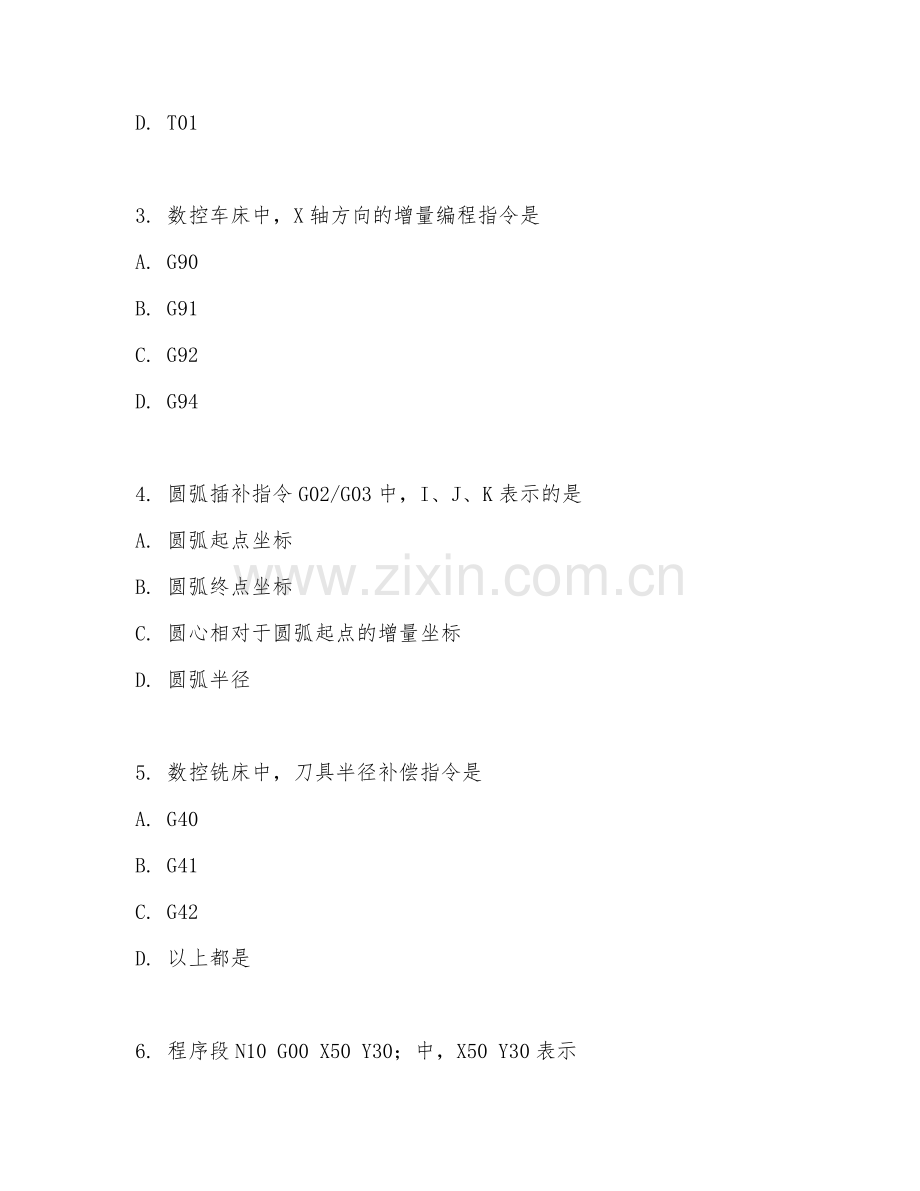

3. 数控车床中，X轴方向的增量编程指令是
A. G90
B. G91
C. G92
D. G94

4. 圆弧插补指令G02/G03中，I、J、K表示的是
A. 圆弧起点坐标
B. 圆弧终点坐标
C. 圆心相对于圆弧起点的增量坐标
D. 圆弧半径

5. 数控铣床中，刀具半径补偿指令是
A. G40
B. G41
C. G42
D. 以上都是

6. 程序段N10 G00 X50 Y30；中，X50 Y30表示
A. 刀具当前位置
B. 刀具移动的目标位置
C. 工件坐标系原点
D. 以上都不对

7. 数控编程时，模态指令是
A. 一经指定一直有效
B. 只在本程序段有效
C. 与非模态指令相同
D. 以上都不对

8. 以下哪种代码用于主轴正转
A. M03
B. M04
C. M05
D. M08

9. 数控加工中心与数控铣床的主要区别在于
A. 有自动换刀装置
B. 加工精度更高
C. 能加工复杂形状零件
D. 以上都是

10. 数控编程中，绝对编程与增量编程的区别在于
A. 坐标值的表示方式
B. 编程的难易程度
C. 适用的机床类型
D. 以上都不对

第II卷（非选择题 共70分）

二、填空题（共20分，每空2分）
1. 数控编程的基本步骤包括分析零件图样、确定加工工艺、数值计算、编写程序单、制备控制介质和________。
2. G92指令用于设定________。
3. 数控车床中，Z轴方向的原点一般设置在________。
4. 圆弧插补指令G02表示________插补，G03表示________插补。
5. 刀具半径补偿的建立和取消需要使用________指令。

三、简答题（共15分，每题5分）
1. 简述数控编程中常用的准备功能指令及其作用。
2. 说明数控加工中工件坐标系设定的方法和意义。
3. 简述数控车床编程与数控铣床编程的主要区别。

四、编程题（共20分）
材料：加工一个零件，其轮廓由直线和圆弧组成。要求使用数控铣床进行加工，刀具直径为10mm，采用刀具半径补偿。
已知：零件轮廓起点坐标为（0，0），先沿X轴正方向直线移动50mm，再顺时针圆弧插补到点（50，50），圆弧半径为25mm，然后沿Y轴正方向直线移动30mm，最后逆时针圆弧插补回到起点。
要求：编写完整的数控加工程序。

五、综合应用题（共15分）
材料：有一个零件需要在数控加工中心上进行加工。零件形状较为复杂，包括多个平面、孔和轮廓。
要求：
1. 制定加工工艺方案，包括加工顺序、刀具选择、切削参数等。（8分）
2. 编写部分关键程序段，如刀具快速定位到加工起点、孔加工、轮廓加工等。（7分）

答案：
一、选择题：1.C 2.A 3.B 4.C 5.D 6.B 7.A 8.A 9.A 10.A
二、填空题：1.程序校验与首件试切 2.工件坐标系 3.卡盘端面与主轴中心线交点处 4.顺时针 逆时针 5.G41、G42
三、简答题：1.略 2.略 3.略
四、编程题：
O0001
G54 G90 G00 X0 Y0 Z50
G43 H01 Z10 M08
G01 Z-5 F100
G42 D01 X50
G02 X50 Y50 R25
G01 Y80
G03 X0 Y50 R25
G40 G01 X0 Y0
G00 Z50 M09
M30
五、综合应用题：1.加工工艺方案：加工顺序：先加工平面，再钻孔，最后加工轮廓。刀具选择：平面铣刀、麻花钻、立铣刀。切削参数根据具体材料和机床性能确定。2.关键程序段：G54 G90 G00 X0 Y0 Z50；M03 S1000；G81 X10 Y10 Z-10 R5 F50；G01 X50 Y50 F200；（轮廓加工程序略）
