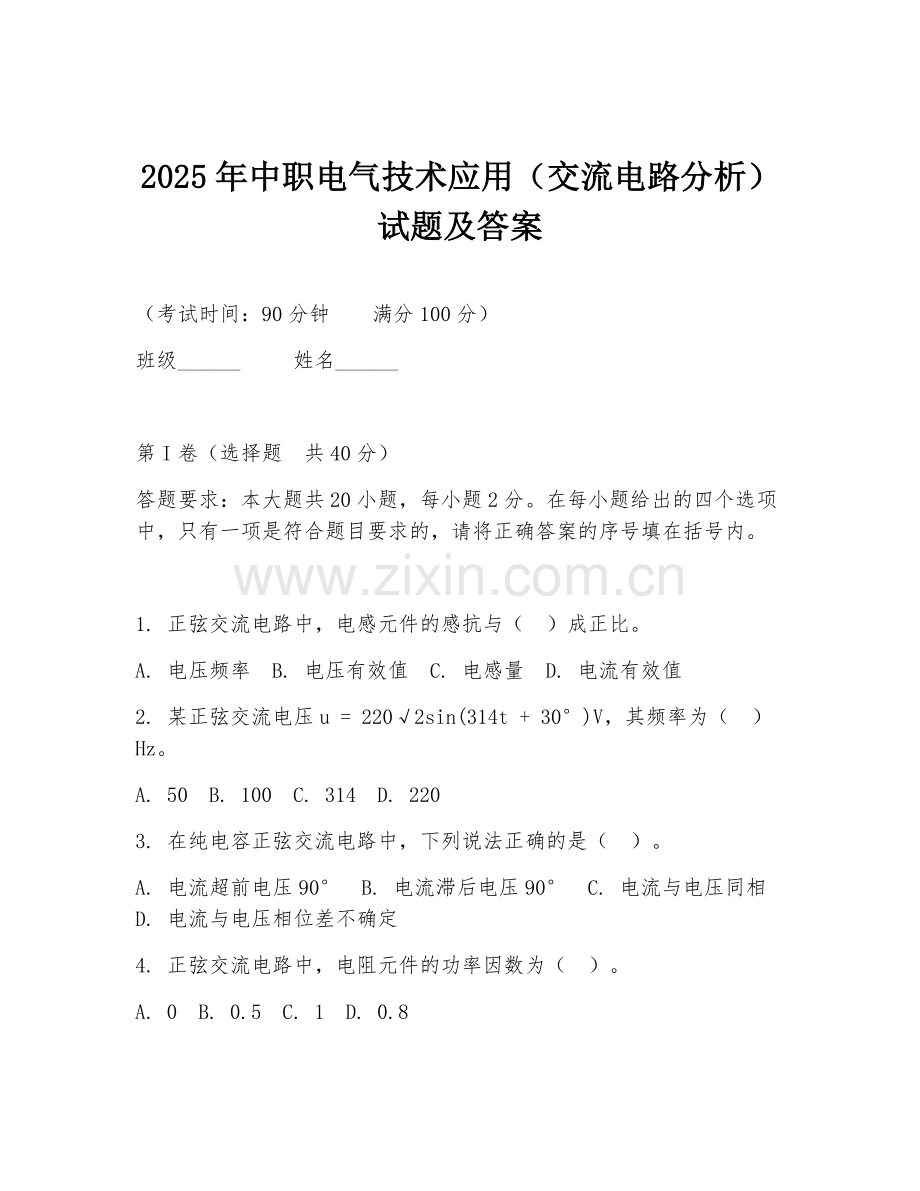

2025年中职电气技术应用（交流电路分析）试题及答案.doc

2025年中职电气技术应用（交流电路分析）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
答题要求：本大题共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的，请将正确答案的序号填在括号内。

1. 正弦交流电路中，电感元件的感抗与（ ）成正比。
A. 电压频率 B. 电压有效值 C. 电感量 D. 电流有效值
2. 某正弦交流电压u = 220√2sin(314t + 30°)V，其频率为（ ）Hz。
A. 50 B. 100 C. 314 D. 220
3. 在纯电容正弦交流电路中，下列说法正确的是（ ）。
A. 电流超前电压90° B. 电流滞后电压90° C. 电流与电压同相 D. 电流与电压相位差不确定
4. 正弦交流电路中，电阻元件的功率因数为（ ）。
A. 0 B. 0.5 C. 1 D. 0.8
5. 已知某正弦交流电流i = 10sin(ωt - 60°)A，当t = 0时，电流的瞬时值为（ ）A。
A. -5√3 B. -5 C. 5 D. 5√3
6. 交流电路中，串联谐振的特点是（ ）。
A. 电路阻抗最大 B. 电路电流最大 C. 电感电压与电容电压大小相等，相位相反 D. 以上都是
7. 一个RLC串联电路，当发生谐振时，电路的性质为（ ）。
A. 电阻性 B. 电感性 C. 电容性 D. 无法确定
8. 正弦交流电路中，有功功率P的计算公式为（ ）。
A. UI B. UIcosφ C. UIsinφ D. I²R
9. 某交流电路的视在功率为100VA，有功功率为80W，则无功功率为（ ）var。
A. 20 B. 60 C. 80 D. 100
10. 提高感性负载功率因数的方法是（ ）。
A. 串联电容 B. 并联电容 C. 串联电感 D. 并联电感
11. 交流电路中，电容元件的容抗与（ ）成反比。
A. 电压频率 B. 电压有效值 C. 电容量 D. 电流有效值
12. 已知正弦交流电压u = 380√2sin(314t - 45°)V，其有效值为（ ）V。
A. 380 B. 380√2 C. 220 D. 220√2
13. 在纯电感正弦交流电路中，电感的无功功率计算公式为（ ）。
A. UI B. UIcosφ C. UIsinφ D. I²XL
14. 某正弦交流电路，其电压相量U = 220∠30°V，电流相量I = 10∠ - 60°A，则该电路的功率因数为（ ）。
A. 0.5 B. 0.866 C. √3/2 D. 1
15. 交流电路中，串联电路的总阻抗Z =（ ）。
A. R + j(XL - XC) B. R - j(XL - XC) C. R + j(XL + XC) D. R - j(XL + XC)
16. 已知某正弦交流电流的有效值为5A，则其最大值为（ ）A。
A. 5 B. 5√2 C. 10 D. 10√2
17. 正弦交流电路中，相位差的取值范围是（ ）。
A. 0°到90° B. 0°到180° C. -180°到180° D. 0°到360°
18. 一个RC串联电路，当电源频率增大时，电路的阻抗（ ）。
A. 增大 B. 减小 C. 不变 D. 先增大后减小
19. 交流电路中，有功功率、无功功率和视在功率的关系是（ ）。
A. S² = P² + Q² B. P² = S² + Q² C. Q² = P² + S² D. 以上都不对
20. 某交流电路，电阻R = 10Ω，电感XL = 10Ω，电容XC = 10Ω，其总阻抗为（ ）Ω。
A. 10 B. 10√2 C. 10√3 D. 30

第II卷（非选择题 共60分）

一、填空题（每题2分，共10分）
1. 正弦交流电路中，电流的有效值I与最大值Im的关系是______。
2. 交流电路中串联谐振的条件是______。
3. 提高感性负载功率因数的目的是______。
4. 正弦交流电压u = Umsin(ωt + φ)中，φ称为______。
5. 某RLC串联电路中，已知R = 10Ω，XL = 20Ω，XC = 10Ω，则电路的性质为______。

二、判断题（每题2分，共10分）
1. 正弦交流电路中，电感元件的电压超前电流90°。（ ）
2. 串联谐振时，电路的阻抗最小，电流最大。（ ）
3. 提高感性负载功率因数只能通过并联电容来实现。（ ）
4. 交流电路中，有功功率就是电阻消耗的功率。（ ）
5. 正弦交流电压的有效值就是其最大值的一半。（ ）

三（每题5分，共15分）
1. 已知正弦交流电压u = 311sin(314t + 60°)V，求其有效值、频率、周期和初相位。
2. 某RL串联电路，R = 30Ω，XL = 40Ω，电源电压U = 220V，求电路中的电流I、有功功率P、无功功率Q及视在功率S。
3. 一个RC并联电路，R = 10Ω，XC = 10Ω，电源电压U = 100V，求电路的总电流I及各支路电流IR、IC。

四、分析计算题（每题10分，共20分）
材料：有一个RLC串联电路，已知R = 10Ω，XL = 20Ω，XC = 10Ω，电源电压u = 220√2sin(314t)V。
1. 求电路的总阻抗Z。
2. 计算电路中的电流I。
3. 分别求出电阻、电感、电容两端的电压UR、UL、UC。
4. 计算电路的有功功率P、无功功率Q和视在功率S。

五、综合应用题（共5分）
材料：工厂中有一台功率为10kW，功率因数为0.6的感性负载，为了提高功率因数，现并联一个电容。已知电源电压为380V，频率为50Hz。
1. 求未并联电容时电路的电流I1。
2. 若要将功率因数提高到0.9，求所需并联电容的值C。

答案：
第I卷：1. A 2. A 3.A 4.C 5.B 6.D 7.A 8.B 9.B 10.B 11.A 12.A 13.D 14.A 15.A 16.B 17.C 18.B 19.A 20.A
第II卷：
一、：1. I = Im/√2 2. XL = XC 3. 提高电源利用率，减少线路损耗 4. 初相位 5. 电感性
二、：1. √ 2. √ 3. × 4. √ 5. ×
三、：1. 有效值U = 220V，频率f = 50Hz，周期T = 0.02s，初相位φ = 60° 2. I = 4.4A，P = 580.8W Q = 774.4var S = 968VA 3. I = 10√2A IR = 10A IC = 10A
四、：1. Z = 10 + j(20 - 10) = 10 + j10Ω 2. I = 220/(10² + 10²)½ = 11√2A 3. UR = 110√2V UL = 220√2V UC = 110√2V 4. P = 1210W Q = 1210var S = 1210√2VA
五、：1. I1 = 45.45A 2. C = 299.6μF
