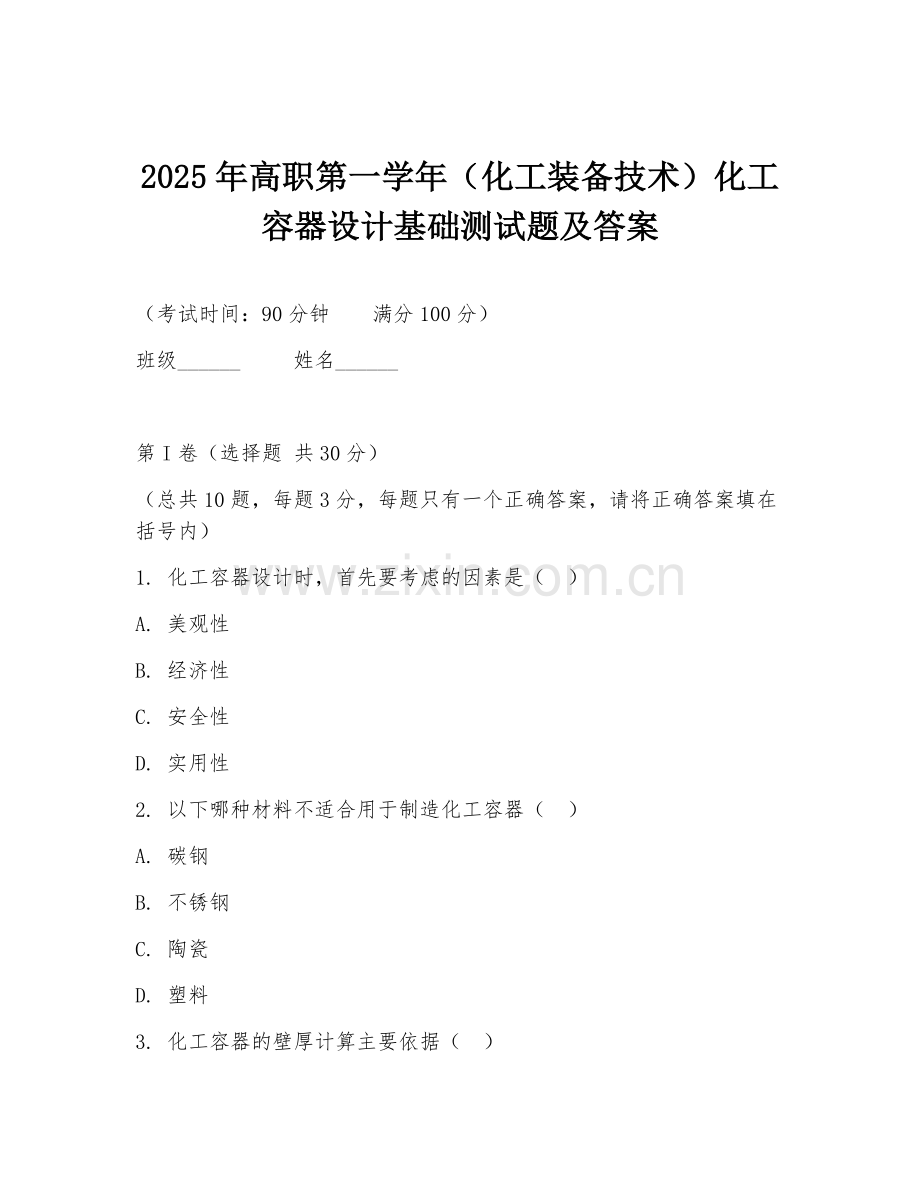

2025年高职第一学年（化工装备技术）化工容器设计基础测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
（总共10题，每题3分，每题只有一个正确答案，请将正确答案填在括号内）
1. 化工容器设计时，首先要考虑的因素是（ ）
A. 美观性
B. 经济性
C. 安全性
D. 实用性
2. 以下哪种材料不适合用于制造化工容器（ ）
A. 碳钢
B. 不锈钢
C. 陶瓷
D. 塑料
3. 化工容器的壁厚计算主要依据（ ）
A. 容器的容积
B. 介质的压力和温度
C. 容器的高度
D. 制造工艺
4. 对于承受内压的圆筒形容器，其环向应力是轴向应力的（ ）
A. 1/2倍
B. 1倍
C. 2倍
D. 3倍
5. 化工容器的封头形式中，受力状况最好的是（ ）
A. 半球形封头
B. 椭圆形封头
C. 碟形封头
D. 锥形封头
6. 确定化工容器接管尺寸时，主要考虑的因素是（ ）
A. 外观好看
B. 与管道连接方便
C. 制造工艺简单
D. 成本低
7. 化工容器设计中，许用应力的确定与（ ）有关
A. 材料的强度极限
B. 材料的屈服极限
C. 材料的硬度
D. 材料的密度
8. 对于卧式容器，鞍座的设计主要考虑（ ）
A. 容器的重量
B. 介质的性质
C. 安装位置
D. 以上都是
9. 化工容器的焊接接头系数主要取决于（ ）
A. 焊接工艺
B. 焊接质量
C. 焊缝形式
D. 以上都是
10. 设计化工容器时，要考虑容器的腐蚀裕量，其大小与（ ）有关
A. 介质的腐蚀性
B. 设计寿命
C. 材料的耐腐蚀性
D. 以上都是

第II卷（非选择题 共70分）
11. （共10分）简述化工容器设计的一般步骤。
（1）明确设计任务，包括容器的用途、操作条件、工艺要求等。
（2）确定容器的结构形式，如圆筒形、球形等。
（3）选择合适的材料，考虑材料的强度、耐腐蚀性等。
（4）进行强度计算，确定容器的壁厚等尺寸。
（5）设计封头、接管等部件。
（6）考虑制造工艺，确保容器能够顺利制造。
（7）进行安全校核，保证容器在操作条件下安全可靠。
（8）绘制设计图纸，标注尺寸和技术要求。
12. （共15分）说明化工容器设计中如何考虑介质的腐蚀性。
首先详细分析介质的成分、浓度、温度等因素对材料腐蚀的影响。根据介质特性选择具有良好耐腐蚀性的材料，如不锈钢、合金钢等。确定合理的腐蚀裕量，考虑介质的腐蚀速率和容器的设计寿命。采取防护措施，如涂层、衬里等。在设计结构时，避免出现易腐蚀的死角、缝隙等部位。定期监测介质的腐蚀性变化，以便及时调整设计或采取维护措施。

材料：有一化工容器，其操作压力为2MPa，操作温度为150℃，介质为具有中等腐蚀性的气体。已知该容器拟采用碳钢制造，设计寿命为1０年。
13. （共20分）计算该容器的腐蚀裕量。（已知该介质对碳钢的腐蚀速率为0.1mm/年）
腐蚀裕量 = 腐蚀速率×设计寿命 = 0.1×10 = 1mm。

14. （共15分）若该容器为圆筒形容器，内径为1000mm，计算其壁厚。（设焊接接头系数为0.85，许用应力为120MPa）
根据内压圆筒壁厚计算公式：δ = PD/（2[σ]φ - P），其中P = 2MPa，D = 1000mm，[σ] = 120MPa，φ = 0.85。代入可得：δ = 2×1000/（2×120×0.85 - 2）≈ 10.2mm。

15. （共20分）简述该容器在制造过程中应注意的焊接质量问题。
焊接前要对焊接材料进行严格检验，确保其质量符合要求。焊工需具备相应资质，严格按照焊接工艺施焊。控制焊接参数，如电流、电压、焊接速度等，保证焊缝成型良好。焊接过程中要注意清理焊缝区域，防止杂质混入。焊后要进行焊缝外观检查，确保无气孔、裂纹、夹渣等缺陷。对重要焊缝要进行无损检测，如探伤，保证焊接质量符合设计要求。

答案：1. C 2. C 3. B 4. C 5. A 6. B 7. B 8. D 9. D 10. D
