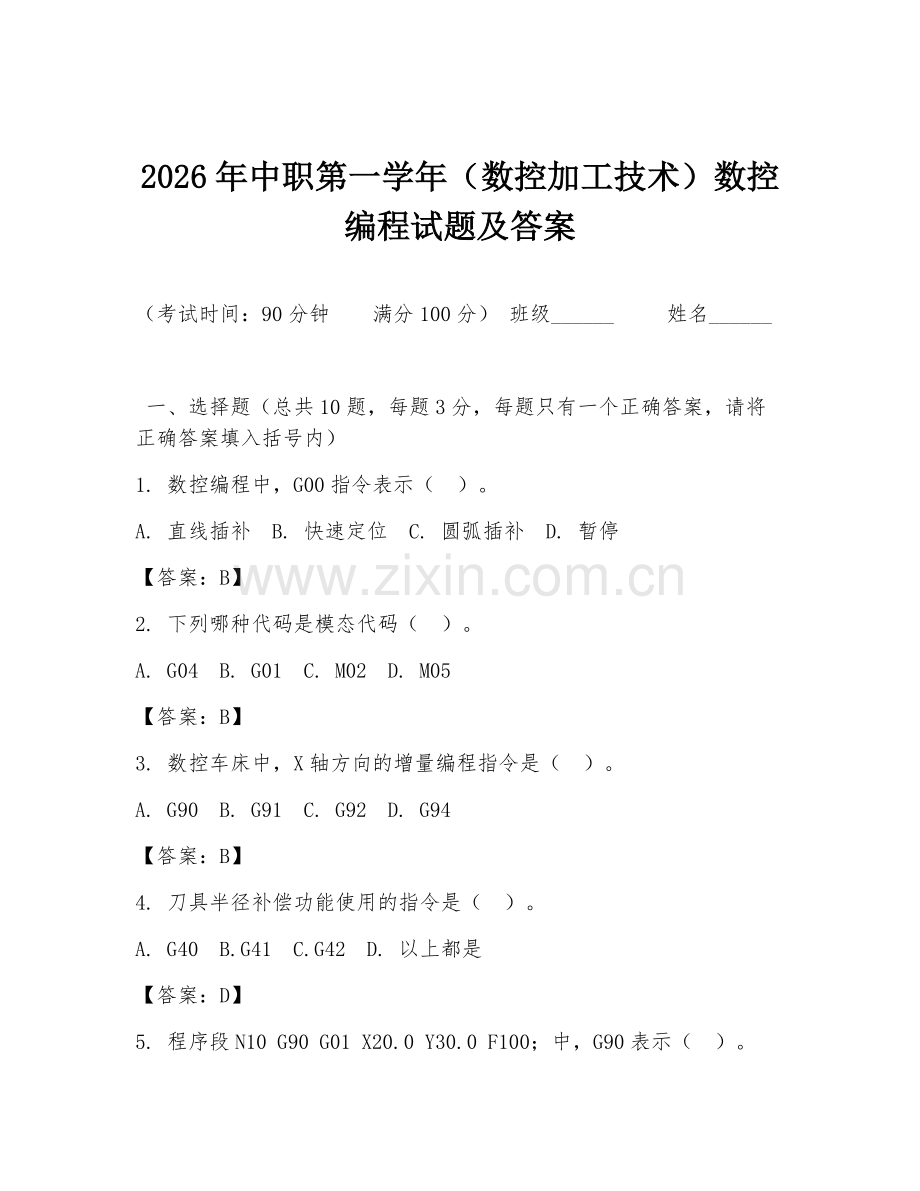

2026年中职第一学年（数控加工技术）数控编程试题及答案

（考试时间：90分钟 满分100分） 班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 数控编程中，G00指令表示（ ）。
A. 直线插补 B. 快速定位 C. 圆弧插补 D. 暂停
【答案：B】
2. 下列哪种代码是模态代码（ ）。
A. G04 B. G01 C. M02 D. M05
【答案：B】
3. 数控车床中，X轴方向的增量编程指令是（ ）。
A. G90 B. G91 C. G92 D. G94
【答案：B】
4. 刀具半径补偿功能使用的指令是（ ）。
A. G40 B.G41 C.G42 D. 以上都是
【答案：D】

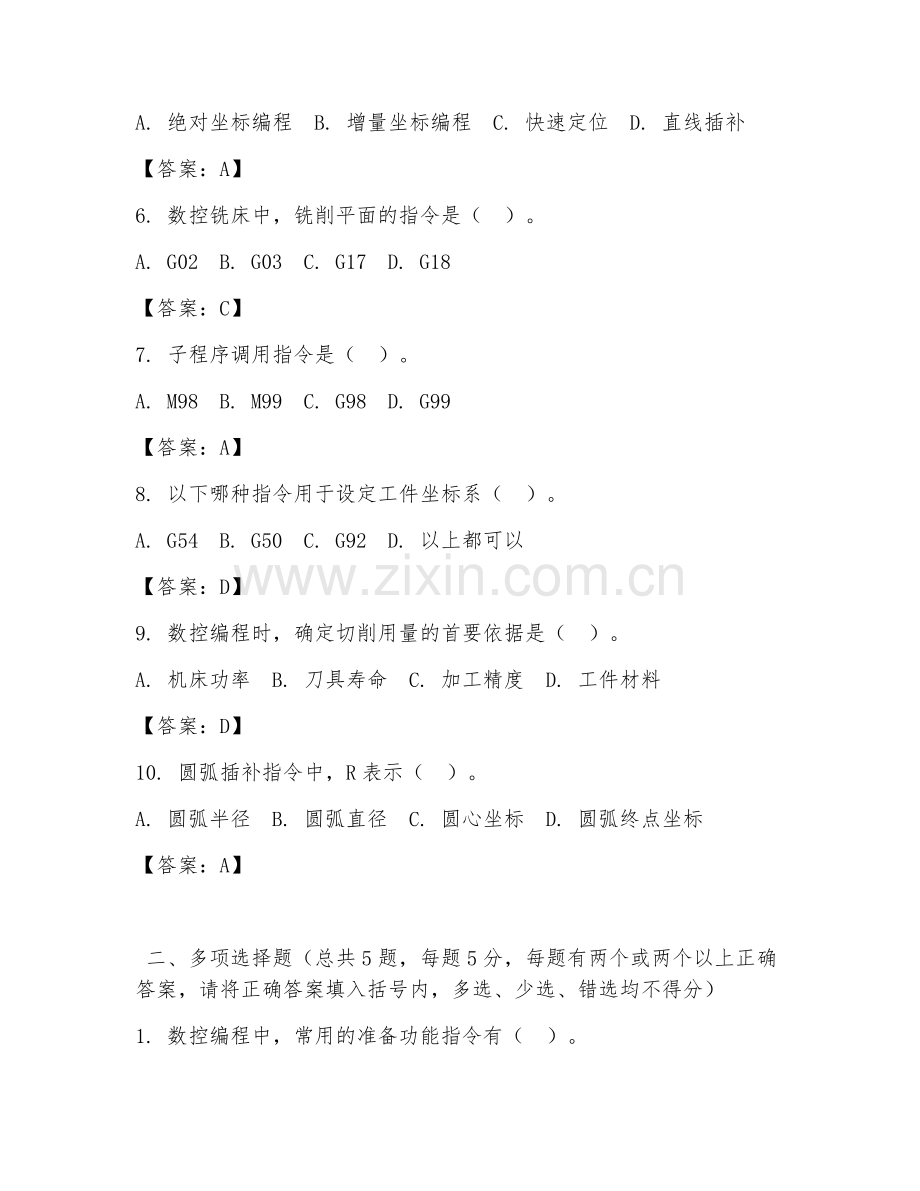

5. 程序段N10 G90 G01 X20.0 Y30.0 F100；中，G90表示（ ）。
A. 绝对坐标编程 B. 增量坐标编程 C. 快速定位 D. 直线插补
【答案：A】
6. 数控铣床中，铣削平面的指令是（ ）。
A. G02 B. G03 C. G17 D. G18
【答案：C】
7. 子程序调用指令是（ ）。
A. M98 B. M99 C. G98 D. G99
【答案：A】
8. 以下哪种指令用于设定工件坐标系（ ）。
A. G54 B. G50 C. G92 D. 以上都可以
【答案：D】
9. 数控编程时，确定切削用量的首要依据是（ ）。
A. 机床功率 B. 刀具寿命 C. 加工精度 D. 工件材料
【答案：D】
10. 圆弧插补指令中，R表示（ ）。
A. 圆弧半径 B. 圆弧直径 C. 圆心坐标 D. 圆弧终点坐标
【答案：A】

二、多项选择题（总共5题，每题5分，每题有两个或两个以上正确答案，请将正确答案填入括号内，多选、少选、错选均不得分）
1. 数控编程中，常用的准备功能指令有（ ）。
A. G00 B. G01 C. G02 D. G03 E. G41
【答案：ABCDE】
2. 下列属于数控车床编程特点的有（ ）。
A. 采用直径编程 B. 有刀具半径补偿 C. 有固定循环指令 D. 采用极坐标编程 E. 采用相对坐标编程
【答案：ABC】
3. 数控铣床编程中，平面选择指令有（ ）。
A. Gx7 B. G18 C. G19 D. G20 E. G21
【答案：ABC】
4. 程序段格式包括（ ）。
A. 地址符 B. 数据 C. 程序段结束符 D. 注释 E. 标号
【答案：ABC】
5. 数控编程时，选择刀具需要考虑的因素有（ ）。
A. 工件材料 B. 加工精度 C. 加工表面粗糙度 D. 切削用量 E. 刀具寿命
【答案：ABCDE】

三、判断题（总共10题，每题2分，请在括号内打“√”或“×”）
1. G00指令执行时，刀具沿直线快速移动到目标位置。（ ）
【答案：×】
2. 模态代码一经指定，直到同组的其他代码出现之前一直有效。（ ）
【答案：√】
3. 数控车床编程时，X轴方向的坐标值是直径值。（ ）
【答案：√】
4. 刀具半径补偿只能在直线插补和圆弧插补时使用。（ ）
【答案：√】
5. G92指令可以设定工件坐标系，同时可以使刀具移动到指定位置。（ ）
【答案：×】
6. 数控铣床中，G02表示顺时针圆弧插补。（ ）
【答案：√】
7. 子程序可以嵌套调用。（ ）
【答案：√】
8. 程序段号必须是连续的，否则程序无法运行。（ ）
【答案：×】
9. 切削用量中，切削速度对刀具寿命影响最大。（ ）
【答案：√】
10. 圆弧插补时，I、J、K表示圆心相对于圆弧起点的增量坐标。（ ）
【答案：√】

四、简答题（总共3题，每题10分，请简要回答下列问题）
1. 简述数控编程的基本步骤。
答：数控编程基本步骤包括：分析零件图纸，确定加工工艺；确定工件坐标系；选择刀具和切削用量；编写程序，包括指令代码、坐标值等；程序校验与调试，可通过模拟加工或试切来检查程序正确性，根据结果修改完善程序至符合要求。

2. 说明G41和G42指令的区别及应用场合。
答：G41是刀具半径左补偿指令，G42是刀具半径右补偿指令。区别在于刀具沿轮廓前进时，G41刀具在轮廓左侧，G42刀具在轮廓右侧。应用场合：在加工外轮廓时，根据刀具前进方向选择G41或G42，以保证加工出正确尺寸和形状的轮廓。

3. 数控车床编程中，如何进行螺纹加工？
答：数控车床螺纹加工，首先要确定螺纹参数，如螺距、牙型角等。使用螺纹加工指令，如G32等。编程时要注意主轴转速与进给速度的匹配，避免乱牙。还要确定螺纹起始点和终点坐标。加工过程中，需考虑刀具切入和切出方式，保证螺纹质量。

五、编程题（总共一题，20分，请根据下列零件图编写数控加工程序）
零件为一圆柱，圆柱直径为50mm，高为30mm，在圆柱上铣削一个宽为10mm，深为5mm的平面，平面位于圆柱的中间高度位置。使用数控铣床，刀具直径为10mm，工件坐标系原点设在圆柱底面圆心。

```
O0001
G54 G9oo X0 Y O Z100
M03 S1000
G01 Z - 5 F100
X - 25 Y - 5
G02 X - 20 Y0 I5 J5
G01 X20 Y0
G02 X25 Y - 5 I5 J5
G01 X - 25 Y - 5
G00 Z100
M05
M3o
```
