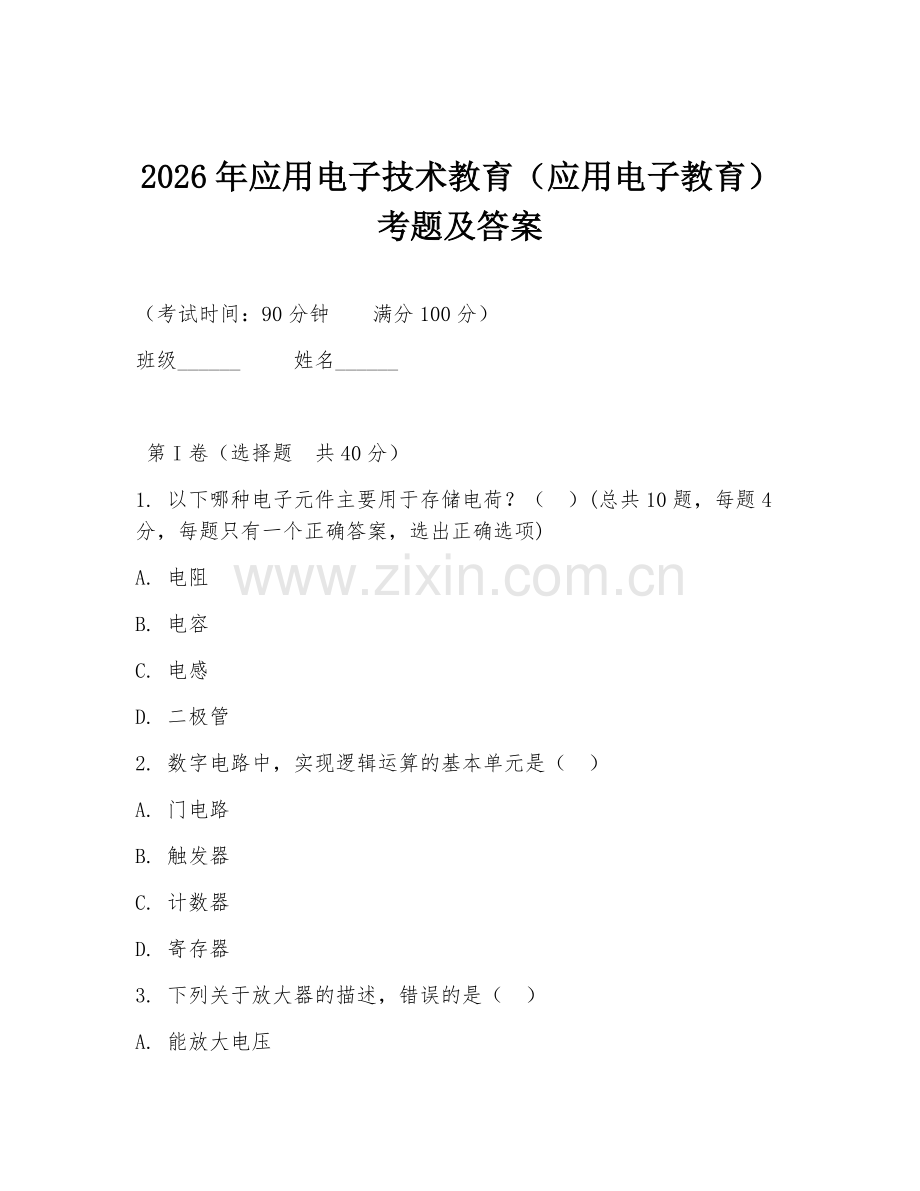

2026年应用电子技术教育（应用电子教育）考题及答案.doc

2026年应用电子技术教育（应用电子教育）考题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
1. 以下哪种电子元件主要用于存储电荷？（ ）(总共10题，每题4分，每题只有一个正确答案，选出正确选项)
A. 电阻
B. 电容
C. 电感
D. 二极管
2. 数字电路中，实现逻辑运算的基本单元是（ ）
A. 门电路
B. 触发器
C. 计数器
D. 寄存器
3. 下列关于放大器的描述，错误的是（ ）
A. 能放大电压
B. 能放大电流
C. 能放大功率
D. 能产生电能
4. 单片机的核心部件是（ ）
A. CPU
B. 内存
C. 外设接口
D. 定时器
5. 测量电流时，电流表应（ ）
A. 串联在电路中
B. 并联在电路中
C. 与被测元件混联
D. 以上都不对
6. 以下哪种通信方式不属于无线通信？（ ）
A. 蓝牙
B. Wi-Fi
C. 光纤通信
D. 4G通信
7. 集成运算放大器工作在线性区时，其输出电压与输入电压的关系是（ ）
A. 线性关系
B. 非线性关系
C. 指数关系
D. 对数关系
8. 三相异步电动机的旋转磁场方向由（ ）决定。
A. 电源电压大小
B. 电源频率
C. 三相电流相序
D. 电机绕组匝数
9. 以下哪种传感器可用于检测温度变化？（ ）
A. 压力传感器
B. 温度传感器
C. 光电传感器
D. 超声波传感器
10. 数字万用表测量电阻时，应将量程开关置于（ ）档。
A. 电压
B. 电流
C. 电阻
D. 电容

第II卷（非选择题 共60分）
w11. 简述半导体二极管的单向导电性原理。(10分)

w12. 分析共发射极放大电路的工作原理，并画出其电路图。(12分)

阅读材料，回答问题。
材料：某电子电路中，有一个由电阻R1 = 10kΩ、R2 = 20kΩ和电容C = 0.1μF组成的RC串联电路，电源电压U = 12V。

w13. 计算该RC串联电路的时间常数τ。(14分)

w14. 当电源接通瞬间，电容两端的电压是多少？经过一个时间常数后，电容两端的电压又是多少？(14分)

w15. 设计一个基于单片机的简易电子时钟，要求显示时、分、秒，简述设计思路和主要模块。(10分)

答案：1. B 2. A 3. D 4. A 5. A 6. C 7. A 8. C 9. B 10. C 11. 半导体二极管由一个PN结组成。在正向偏置时，外电场与内电场方向相反，削弱了内电场，使阻挡层变薄，多数载流子的扩散运动加强，形成较大的正向电流，二极管导通；在反向偏置时，外电场与内电场方向相同，加强了内电场，使阻挡层变厚，多数载流子的扩散运动几乎停止，只有少数载流子的漂移运动，形成很小的反向电流，二极管截止，从而呈现单向导电性。 12. 共发射极放大电路由三极管、基极偏置电阻、集电极负载电阻等组成。输入信号加在基极与发射极之间，通过三极管的电流放大作用，在集电极与发射极之间得到放大后的输出信号。电路图：三极管的基极接偏置电阻Rb，集电极接负载电阻Rc和电源Vcc，发射极接地。 13. 根据时间常数公式τ = RC，可得τ = 10kΩ×0.1μF = 1ms。 14. 电源接通瞬间，电容相当于短路，电容两端电压为0V。经过一个时间常数后，电容两端电压Uc = U(1 - e^(-t/τ))，此时t = τ，代入可得Uc = 12V×(1 - e^(-1))≈7.58V。 15. 设计思路：利用单片机的定时器中断定时，通过数码管显示时、分、秒。主要模块：单片机、定时器、数码管显示模块、按键模块用于设置时间等。
