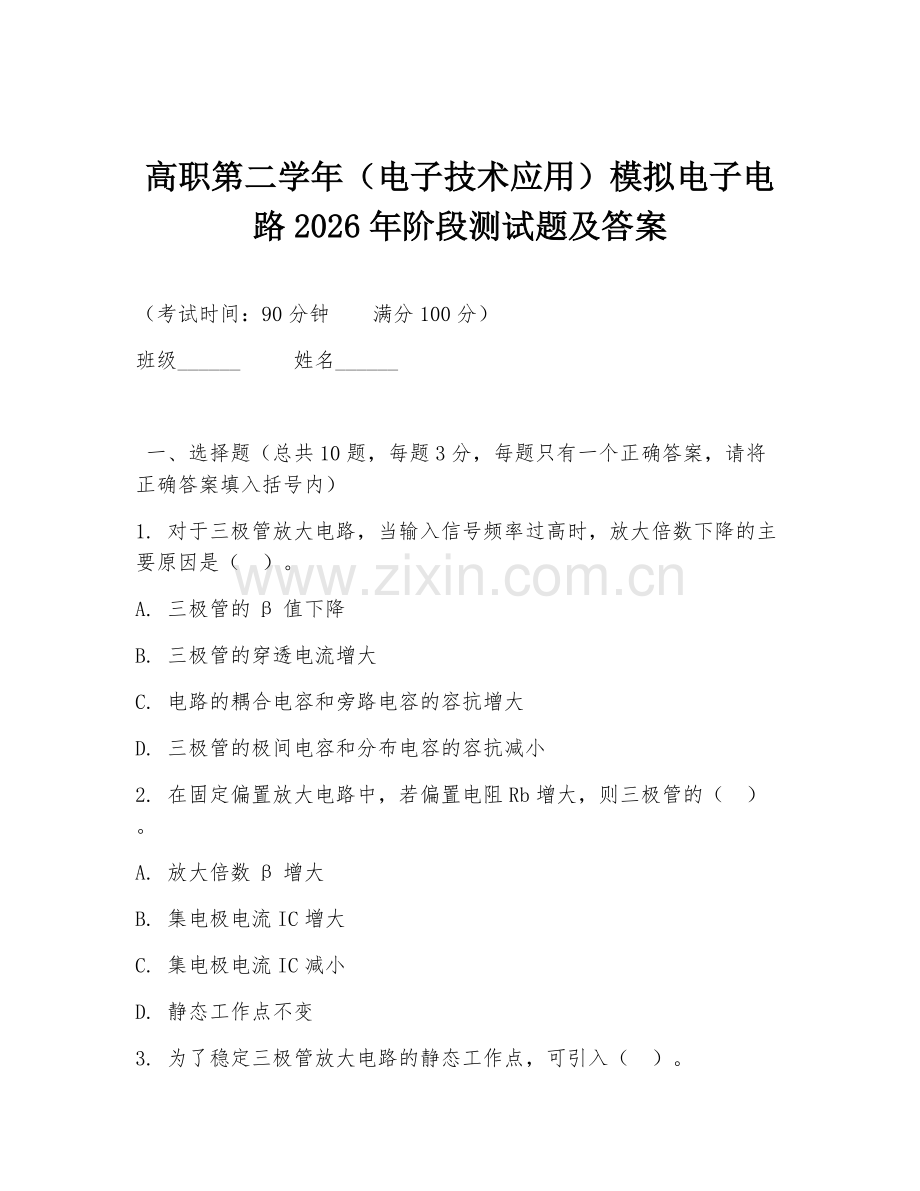

高职第二学年（电子技术应用）模拟电子电路2026年阶段测试题及答案.doc

高职第二学年（电子技术应用）模拟电子电路2026年阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 对于三极管放大电路，当输入信号频率过高时，放大倍数下降的主要原因是（ ）。
A. 三极管的β值下降
B. 三极管的穿透电流增大
C. 电路的耦合电容和旁路电容的容抗增大
D. 三极管的极间电容和分布电容的容抗减小
2. 在固定偏置放大电路中，若偏置电阻Rb增大，则三极管的（ ）。
A. 放大倍数β增大
B. 集电极电流IC增大
C. 集电极电流IC减小
D. 静态工作点不变
3. 为了稳定三极管放大电路的静态工作点，可引入（ ）。
A. 直流负反馈
B. 交流负反馈
C. 正反馈
D. 以上都不对
4. 共发射极放大电路的输出电压与输入电压的相位关系是（ ）。
A. 同相
B. 反相
C. 相差90°
D. 不确定
5. 集成运算放大器工作在非线性区时，输出电压（ ）。
A. 只取决于输入信号
B. 只取决于反馈回路
C. 只取决于电源电压
D. 取决于输入信号和反馈回路
6. 理想运算放大器的开环电压放大倍数Aud为（ ）。
A. 0
B. 1
C. ∞
D. 不确定
7. 反相比例运算电路中，输入电阻与反馈电阻的关系是（ ）。
A. 输入电阻等于反馈电阻
B. 输入电阻大于反馈电阻
C. 输入电阻小于反馈电阻
D. 无关
8. 同相比例运算电路的输入电阻（ ）。
A. 较小
B. 较大
C. 为零
D. 不确定
9. 电压比较器的输出电压（ ）。
A. 只有两种状态
B. 连续变化
C. 与输入电压成正比
D. 与输入电压成反比
10. 滞回比较器有（ ）个阈值电压。
A. 1
B. 2
C. 3
D. 4

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内）
1. 三极管的主要参数有（ ）。
A. 电流放大倍数β
B. 集电极最大允许电流ICM
C. 集电极-发射极反向饱和电流ICEO
D. 反向击穿电压BVCEO
2. 放大电路的性能指标有（ ）。
A. 放大倍数
B. 输入电阻
C. 输出电阻
D. 通频带
3. 负反馈对放大电路性能的影响有（ ）。
A. 提高放大倍数的稳定性
B. 降低非线性失真
C. 改变输入电阻和输出电阻
D. 展宽通频带
4. 集成运算放大器的组成部分有（ ）。
A. 输入级
B. 中间级
C. 输出级
D. 偏置电路
5. 常用的电压比较器有（ ）。
A. 单限比较器
B. 滞回比较器
C. 窗口比较器
D. 积分比较器

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 三极管的发射结和集电结都处于正向偏置时，三极管工作在放大状态。（ ）
2. 放大电路的静态工作点设置过高会产生饱和失真，设置过低会产生截止失真。（ ）
3. 引入交流负反馈可以改善放大电路的性能，引入直流负反馈不能改善放大电路的性能。（ ）
4. 共集电极放大电路的输入电阻高，输出电阻低，具有电压跟随特性。（ ）
5. 集成运算放大器工作在线性区时，必须引入深度负反馈。（ ）
6. 理想运算放大器的输入电流为零，输出电阻为零。（ ）
7. 反相比例运算电路的输出电压与输入电压大小相等，相位相反。（ ）
8. 同相比例运算电路的输出电压与输入电压大小相等，相位相同。（ ）
9. 电压比较器的输出电压只有高电平和低电平两种状态。（ ）
10. 滞回比较器的抗干扰能力比单限比较器强。（ ）

四、简答题（总共3题，每题10分）
1. 简述三极管放大电路的组成及各部分的作用。
2. 说明负反馈对放大电路性能的影响，并举例说明在实际电路中的应用。
3. 分析集成运算放大器工作在线性区和非线性区的特点，并分别举例说明其应用。

五、计算题（总共2题，每题15分）
1. 已知某三极管放大电路中，三极管的β = 50，RB = 300kΩ，RC = 3kΩ，VCC = 12V，求该电路的静态工作点。
2. 在一个反相比例运算电路中，已知输入电阻R1 = 10kΩ，请计算反馈电阻Rf的值，使电路的放大倍数Auf = -10。

答案：
一、1.D 2.C 3.A 4.B 5.C 6.C 7.C 8.B 9.A 10.B
二、1.ABCD 2.ABCD 3.ABCD 4.ABCD 5.ABC
三、1.× 2√ 3× 4√ 5√ 6√ 7× 8√ 9√ 10√
四、1. 三极管放大电路由三极管、偏置电路、输入回路、输出回路组成。三极管起放大作用；偏置电路提供合适的静态工作点；输入回路将输入信号加到三极管的输入端；输出回路将放大后的信号输出。
2. 负反馈可提高放大倍数稳定性、降低非线性失真、改变输入输出电阻、展宽通频带。如在音频放大器中引入负反馈改善音质。
3. 线性区：引入深度负反馈，输出与输入成比例关系，用于运算电路。非线性区：输出只有高电平和低电平两种状态，用于电压比较器。
五、1. 首先求IBQ = (VCC - UBEQ)/RB = (12 - 0.7)/300≈0.038mA，ICQ = βIBQ = 50×0.038 = 1.9mA，UCEQ = VCC - ICQRC = 12 - 1.9×3 = 6.3V。
2. 根据Auf = -Rf/R1，可得Rf = -Auf×R1 = 10×10 = 100kΩ。
