陕西关中地区公路路基施工技术修订).pptx

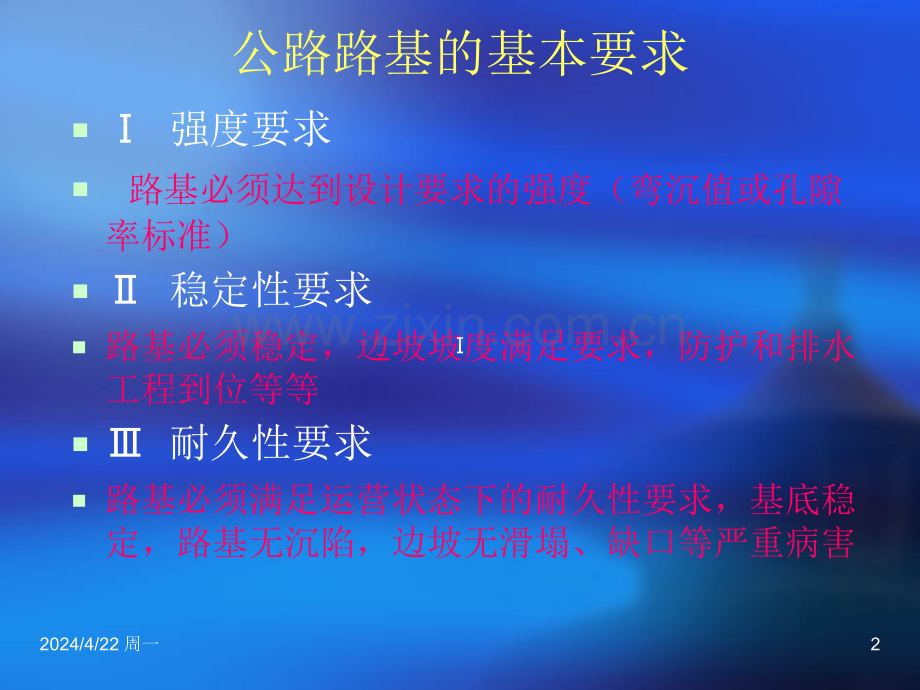

JTG F102006公路路基施工技术规范的修正特点合并了软基路堤、粉煤灰路堤、加筋土工程等四个设计与施工规范，内容集中，易于施工控制突出了路基施工的准则、应达到的技术要求；强调强制性的施工工艺要求和过程质量控制取消了轻型压实标准，修订了压实度频率。提出了特殊填料的压实度控制要求对填筑的松铺厚度不作规定合并了有关施工章节补充了EPS（膨胀性聚苯乙烯泡沫塑料）路堤施工、路基拓宽改建、挡土墙土丁支护、抗滑桩、安全环保内容，扩大了涵盖面进行了现实的指标调整，便于应用和增加安全储备2024/4/22 周一1公路路基的基本要求 强度要求 路基必须达到设计要求的强度（弯沉值或孔隙率标准）稳定性要求路基必须稳定，边坡坡度满足要求，防护和排水工程到位等等 耐久性要求路基必须满足运营状态下的耐久性要求，基底稳定，路基无沉陷，边坡无滑塌、缺口等严重病害2024/4/22 周一2 路堤填筑的填前处理路堤填筑前首先必须彻底清除草根、地表腐殖土 废井（枯井）、洞穴等宜灌填砂砾、碎石、炉渣等颗粒材料，在其顶部不小于40cm的范围内填筑细粒土或无机结合料稳定材料压实地窑和土葬墓穴等宜适当扩宽，分层压实，防止非显现的套洞疏漏而成为隐患。在填筑部位顶部4060cm范围内，将地基周边超开挖宽度不小于50cm，以稳定土类材料或塑性指数1318cm的细粒土压实2024/4/22 周一3路堤填筑的填前处理对泉眼和露头的地下水，应视现场实际予以排导填前的软基处理，应视地基的地质状况、土的各项技术指标（液限、塑限、塑性指数等）及土的含水率等等选用适宜的处置方案。如粉喷桩、碎石桩、土工合成材料工程、石灰挤密桩（无补给水情况下应用）等在软基处理中，不宜对原地基土扰动，“不宜破坏软土地基表层硬壳层”，保持原状土的“结构”稳定，土质性状均匀，方便处理2024/4/22 周一4路堤填筑的填前处理含水率略大的过湿地段，可直接铺筑卵石、砂砾（砂砾土）、碎石类颗粒填料，予以补强。含水率接近液限或饱水地基，应采用“抛片挤淤”方案。片石露出淤泥或水面（水面高出淤泥）后，宜适当的人工摆放码砌宜考虑地基固结工期，进行必要地沉降观测 2024/4/22 周一5路基填料的选择路堤填料的选择涉及到路堤质量和经济性，应将其质量控制放在路基施工第一的位置考虑填料必须具备满足规范要求的最小强度，必须有最大粒径的限制，必须具有良好的工程性质规范增加了挖方路基（3080cm）超挖处理层的填料强度要求，将其作为过渡层次使强度“过渡”趋于合理。2024/4/22 周一6路基填料的最小强度和最大粒径要求填料应用部位（路床顶面以下深度)（m）填料最小强度（CBR）（）填料最大粒径（mm）高速公路、一级公路二级公路三、四级公路填方路基上路床（00.3）865100下路床（0.30.8）544100上路堤（0.81.50）433150下路堤（1.5）322150零填及挖方路基00.38651000.30.8543100注：注：1.1.表表列强度按列强度按公路土工试验规程公路土工试验规程规定的浸水规定的浸水96h96h的的CBRCBR试验方法测定。试验方法测定。2.2.三、四级公路铺筑沥青混凝土和水泥混凝土路面时，采用二级公路的规定。三、四级公路铺筑沥青混凝土和水泥混凝土路面时，采用二级公路的规定。3.3.表中上、下路堤填料最大粒径表中上、下路堤填料最大粒径150mm150mm的规定，不适应于填石路堤和土石路堤。的规定，不适应于填石路堤和土石路堤。填料最大粒径填料最大粒径150mm150mm的限制是为了预防超大粒径下部可能引起的压实盲区（盲点）的限制是为了预防超大粒径下部可能引起的压实盲区（盲点），100mm100mm的限制还为使路床材料趋于均匀的限制还为使路床材料趋于均匀2024/4/22 周一7土质路堤填料的选择选择填料的禁止条款 1 禁用含草皮、生活垃圾、树根和腐殖质的土作填料 2 泥碳、淤泥、冻土、强膨胀土、有机质土不得直接作 填料 3 液限大于50、塑性指数大于26和含水率不适宜直接压实的细粒土，若未进行砂化处理则不得直接作填料 4 粉质土不宜直接作路床填料2024/4/22 周一8土质路堤填料的选择路基施工中填料选择易出现的问题 1 对填料的CBR值强度要求认识不足 2 细粒土的含水率控制不严，施工中不注重排水而致已成路基湿软 3 液限大于50、塑性指数大于26的黄土未进行砂化处理而直接用作填料 2024/4/22 周一9土质路堤填料的选择路基施工中填料选择易出现的问题 4 砂砾石（土）做填料时，颗粒的最大粒径控制不严 5 粉质土的施工质量控制不严 6 采用路基开挖中的页岩（泥页岩、云母页岩等）做路堤填料，致路基失稳，病害严重2024/4/22 周一10土质路堤的施工填前处理：按前述要求进行。二级及二级以上公路填前压实的压实度不小于90，三、四级公路不小于85路堤填筑水平分层 分段填筑 分层压实。要求同层同填料；一种填料厚度不宜小于500mm；路床顶的压实厚度不小于100mm透水性好的填料在上，透水性不好的填料在下并做成24的横坡松铺厚度由试验决定，取消了最大松铺厚度的规定作业段搭接不小于2m，以台阶搭接，宜交替进行由低而高分层填筑。纵坡大于12或横坡大于20（1：5）时台阶连接。台阶可设内向4坡度，宽度大于2m必须确保设计规定的压实宽度2024/4/22 周一11土质路堤的施工土质路基的压实度标准填挖类型路床顶面以下深度（m）压实度（）高速公路、一级公路二级公路三、四级公路填方路基上路床00.3969594下路床0.30.8969594上路堤0.81.50949493下路堤1.50939290零填及挖方路基00.39695940.300.8096952024/4/22 周一12土质路堤的施工土质路堤的强度控制 压实度 1 由原规范的每压实层每2000m2检测8点修改为每1000m2至少检测2点 2 每压实层至少取一组（2点）试件 3 取样规定：灌砂法、灌水（水袋）法检测时取土样的底面为为压实层底面；环刀法检测时环刀中部为压实层中部 路基整体强度弯沉值 可参照下列回归方程计算：l09308E00.938 式中：E0 土基回弹模量（MPa）l0路床设计弯沉值（0.01mm）E0值应在非不利季节时调整非不利季节的值 E0:E0=K1E0 K1为季节影响系数，取1.21.42024/4/22 周一13填石路堤的施工填料选择填料选择 规范规范取消了岩石取消了岩石15MPa的最低强度规定，要求：的最低强度规定，要求：1 膨胀和易溶性岩石膨胀和易溶性岩石不宜不宜直接采用；强风化、崩解性和直接采用；强风化、崩解性和 盐化岩石盐化岩石不得不得直接采用直接采用 2 填料粒径限制与含量要求为，石灰岩类坚硬岩石最填料粒径限制与含量要求为，石灰岩类坚硬岩石最大粒径宜为大粒径宜为350500mm，不均匀系数，不均匀系数1520，200mm以下填料以下填料2040，20mm含量含量1015；砂岩最大粒径宜为砂岩最大粒径宜为300400mm，不均匀系数，不均匀系数1520，200mm以下填料以下填料2030，20mm含量含量1020。（注：不均匀系数（注：不均匀系数Cud60/d10）3 填料最大粒径不得超过填料最大粒径不得超过2/3层厚层厚 4 路床底面以下路床底面以下400mm填料最大粒径应小于填料最大粒径应小于150mm，路床填料最大粒径应小于路床填料最大粒径应小于100mm2024/4/22 周一14填石路堤的施工填前处理：基底应满足要求；设置过渡层 路堤填筑：1 以试验路段确定满足孔隙率时的松铺厚度、压实机械组合、压实速度、压实遍数和沉降差 2 填筑方法：逐层填筑压实和倾填（含抛填）两种。二级和二级以上公路禁止倾填 3 岩性差别大的分层填筑，软、硬石料不得混用 4 压实机械宜选用自重不小于18t的振动压路机 5 中、硬石料填筑的路堤边坡硬码砌 6 填石路堤顶面与细粒土间设过渡层2024/4/22 周一15填石路堤的施工填石路堤的的压实质量标准填石路堤的强度(压实度)强度控制 1 施工工艺控制:压实流程和工艺参数 2 沉降差控制 用上述方法进行强度双控。同时，路床顶应测定弯沉值分 区路床顶面以下深度（m）硬质石料孔隙率（）中硬质石料孔隙率（）软质石料孔隙率（）上路堤0.81.5023 2220下路堤1.5025 24222024/4/22 周一16填石路堤的施工填石路堤的质量通病及预防 质量通病 施工中对过渡层不够重视，石料偏大，孔隙率高，致上层细小颗粒“慢慢地”流入填石缝隙而形成裂缝，常常会影响到路面结构。这些路段测定的弯沉值很小，但产生的路面裂缝就很难根治 质量通病的预防 “过渡层”应用逐渐减小石料最大粒径和层次的方法铺筑，不能在片石上直接铺筑细颗粒材料，防止细颗粒材料漏入片石空隙，逐渐脱空产生裂缝。为稳妥起见，宜在过渡层顶部以土工布/或土工膜与上层的细粒土（或路面基层）隔离，预防细粒土脱落而致脱空裂缝，保持路基稳定。2024/4/22 周一17土石路堤的施工填料选择1 岩石的禁止条款同前2 混合填料中，中硬、硬质石料的最大粒径不大于压实层厚的2/3；强风化或软质料的CBR值按前述规定控制，最大粒径不大于层厚填前处理 基本要求同前，应作必要的防渗和排水处理路堤填筑1 压实机械宜采用自重不小于18t的振动压路机2 按不同土石混合材料作试验段，确定达到最大压实干密度时的遍数松铺厚度、机械组合、压实速度、压实遍数和沉降差3 应分层填筑压实，不准倾填4 石料应均匀散布，充分填充5 透水差异大的填料应分层/分段填筑，不宜分幅填筑；若分幅填筑，则透水好的填料居路幅两侧6 填料岩性或土石比例差异大时，宜分层或分段填筑7 由土石混合材料变化为其它材料填筑路堤时，土石混合材料最后一层厚度应小于300mm，石料最大粒径宜小于150mm，且表面无孔洞8 中硬、硬质石料的土石路堤，应对边坡码砌 2024/4/22 周一18土石路堤的施工土石路堤的强度控制11 中硬、硬质石料土石路堤的强度控制 用试验路段的工艺流程和工艺参数控制压实过程；用沉降差控制压实质量 12 软质土石路堤的强度控制 按土质路堤的压实度方法控制 2 路堤顶面应测定弯沉值作为整体强度控制2024/4/22 周一19土石路堤的施工土石路堤施工的质量通病1 材料性质差异大而试验（含试验路）频度不足，不能完全控制施工质量2 石料分布离散性大3 中硬和硬质石料的土石路堤不进行边坡码砌，边坡呈松散状4 性质差异大的土石混合材料未进行分层或分段施工应根据具体工程实际，针对上述通病制定对策予以克服2024/4/22 周一20高填方路堤的施工填料选择：高强度、水稳性好/轻质材料基底要求1 承载力要求（进行测试和必要的计算）2 浅岩层宜清除覆盖层路堤填筑1 预留高度和宽度，进行动态监控2 进行沉降观测，控制填筑速率 2024/4/22 周一21三背（桥、涵及挡墙背）回填填料选择：采用透水性材料、軽质材料或无机结合料（省内多采用砂砾或石灰/水泥稳定土）基底处理：基底应满足承载力要求，否则应进行加固处理。加固处理的方法可以采用石灰挤密桩（干处处理）砂砾换填等方法回填施工：1 分层填筑，控制层厚（宜划线标识）。压实层厚不宜超过15cm2 控制填筑范围。底部纵向长度不小于2m，顶部长度不小于填高加2m3 压实度不应小于96。4 注重构造物周边压实，不留盲区5 基层底以下60100cm宜采用无机结合料填筑6 做好与路堤填筑的连接（台阶或过渡段）2024/4/22 周一22三背（桥、涵及挡墙背）回填桥（涵）台背回填的质量通病工后沉降大，形成桥头跳车，营运质量差质量通病的预防1 对地基加固处理2 选择适宜的填料3 控制填筑工艺，不留压实盲区4 处理好台背回填与路堤的过渡段衔接5 设置桥头搭板2024/4/22 周一23填挖边界的过渡处理定义域：填挖边界包括半填半挖路基（路线纵向）和路堤与路堑的边界（路线横向）两个方面基底处理设内倾台阶，台阶宽不小于2m。石质山坡应开凿台阶清除孤石、石笋合理地导排水流施工规定1 从低向高处施工，分层填筑和压实2 严格处理界面，确保整体性3 弃方应远运处理，不准在边坡外堆放4 低填方路堤和零填方及挖方路床宜选用水稳性好的材料2024/4/22 周一24填挖边界的过渡处理质量通病界面结合差，填方产生沉降或填挖界产生裂缝质量通病的预防1 采用台阶连接（塑性指数小于12的低塑性土原土体颗粒间“结合”不够紧密，采用台阶连接，其主要作用则是为了“划清填挖界限”，防止产生压实盲区）。2 填挖边界宜先做成平行或垂直于中线的直线，不得迁就地形做成小折线或弯月状，以避免产生压实盲区。2024/4/22 周一25填挖边界的过渡处理质量通病的预防3 挖方界面宜微上顷为仰角。仰角宜为5104 挖方为石方、填方为细粒土时，在填、挖方间填筑宽100200cm的砂砾或砂砾土作过渡段 5 禁止采用高液限黏土作填料 6 台阶处平铺土工隔栅类的连接填挖边界7 在路床顶铺筑稳定土类的“板体”材料进行路床加固，增强路基的整体稳定性 2024/4/22 周一26挖方路基施工土方工程的开挖1 土方可用于路堤填料时，应分类堆放和使用2 自上而下开挖，不得超挖，严禁掏底开挖（挖“神仙土”）3 应确保边坡稳定。应预留刷坡宽度，刷坡不得扰动边坡外土质4 保留边坡上的稳定孤石5 开挖至零填、路堑路床部位后应尽快进行路床施工（防降水），否则应预留30cm保护层。6 采取临时排水措施，保证作业面不积水。7 挖方的终止标高，应考虑压实下沉量。土方挖方的水沟施工规定边沟和截水沟均应从下游向上游开挖2024/4/22 周一27挖方路基施工石方路基的开挖1 根据岩性确定开挖方案2 深挖路基应逐级开挖，逐级保护3 爆破之施工组织设计应报批。4 严禁峒室爆破，近边坡采用光面爆破和预裂爆破5 边坡修整应从上而下进行，及时刷坡和清理危石、松石2024/4/22 周一28挖方路基施工光面爆破照片2024/4/22 周一29挖方路基施工光面爆破照片2024/4/22 周一30挖方路基施工光面爆破照片2024/4/22 周一31挖方路基施工挖石方工程的注重要点开挖的石方路基不宜直接做沥青路面路床，应作过渡层理由陈述开挖的路基不可能是平整的，基本上呈犬牙交错状态。如果没有相当厚度的过渡层，各部位因填平厚度不一、强度不匀而产生应力集中，成为裂缝产生的原因。尽管检测弯沉值很小，但沥青路面年年破损处置措施将石方开挖至路床顶面下3040cm，填筑砂砾或稳定土类较厚的过渡层过渡，使路面基层性质趋于均匀2024/4/22 周一32深挖土方路堑施工深挖土方路堑照片2024/4/22 周一33深挖土方路堑施工 深挖土方路堑的常见病害 降水通过透水层进入进入不（易）透水层（如高塑性黏土层）被滞留。深层水分难于蒸发，土质湿软，应进行加固处理病害处置方法 1 搁置晾晒、风干，降低地基土含水率 2 采用砂砾（砂砾土）换填或采用石灰挤密桩、石灰（石灰、粉煤灰综合）稳定土等方法处置。3 为防止地基土的毛细水上升，宜采用土工膜隔离 2024/4/22 周一34深挖土方路堑施工深挖方路堑施工应注重排水 路堑开挖的每个层次，都应做成24的横坡，两侧应有纵向临时排水沟，将降水排往路堑两端后引至路外 有两种修建排水沟的方法可供选择：一种方法是先修排水沟，在靠中线一侧（内侧）每隔1015m（建议值）留一道排水缺口，将路面降水引入排水沟，在路面修筑过程中用小块片石或贫混凝土堵塞缺口。另一种方法是排水沟内侧和路面施工配合数次做成。2024/4/22 周一35路基排水基本要求1 工程应有完善的排水系统。临时排水设施应与永久设施相结合2 注重施工各阶段的临时排水，确保不积水3 路堤施工应设24横坡排水，预防冲刷边坡4 路堑应及时排除地表水5 注重地下水工程施工的跟踪观测2024/4/22 周一36路基排水主要地表排水工程1 边沟：沟底平顺衔接；纵坡大于3时应加固2 截水沟:应先行施工，平顺衔接；进行防渗加固处理3 排水沟：线形平顺，转弯成弧形；出口设跌水和急流槽4 急流槽：砌缝不大于40mm，砂浆饱满，槽底粗糙5 蒸发池：与路基有适当距离（满足路基稳定性）；注意环保；四周应围护2024/4/22 周一37路基排水主要地下排水工程1 渗沟（常用）：应设排水层、反滤层和封闭层；应填干净石料，禁填细砂；纵坡1，有至少20cm的“水头”；应从下游向上游施工，及时支撑和回填；必须设置反滤层2 渗井：填充料可采用砾石，其含泥量应小于5；井壁应设反滤层；应加井盖（设于不透水层底部）3 土工合成材料盲沟：盲沟高度不应小于100cm，宽度不应小于40cm，长度不宜大于50m；盲沟周边采用土工布和土工膜包裹，土工布应包裹于渗水一边（多为路基外侧渗水岩体一边），土工膜应包裹于盲沟底部和路基一侧及顶部。土工膜应包裹土工布。土工布和土工膜搭接宽度不宜小于20cm；填充料以砾石为佳，粒径宜为210cm，含泥量不应大于5；盲沟进出水口应采用片石码砌与土工布（膜）密切结合。2024/4/22 周一38公路路基工程的有关病害及防治路基滑坡无论是推移式滑坡还是牵引式滑坡，均可视成因采用以下一种或几种方法综合处置：锚固：处置彻底，造价高。但对破碎岩体效果欠佳。坡脚加固：用重力式挡土墙或反压工程处置。卸载：对滑坡体顶部卸载。生物防护：辅助措施，用以减少降水浸入滑坡体。2024/4/22 周一39公路路基工程的有关病害及防治边坡渗水：采用传统盲沟或土工合成材料盲沟截断山体水。注重要点：限制盲沟；填料有足够的孔隙率。2024/4/22 周一40涎流冰：涎流冰发生在铜川及以北地区，给行车带来安全隐患可采用工程措施处置。（1）蓄冰法：用于低等级公路和少量涎流冰地段。（2）保暖排水法：将行成涎流冰的水在距地表一定深度内采用保暖材料使其保留流动状态，沿保暖水沟排出。2024/4/22 周一41结束语JTG F102006公路路基施工技术规范是我国最新的公路建设行业标准，对路基的施工要求明确，操作方便，需要认认真真地学习领会。讲解漏误在所难免，请诸位同行斧正谢谢大家2024/4/22 周一42
