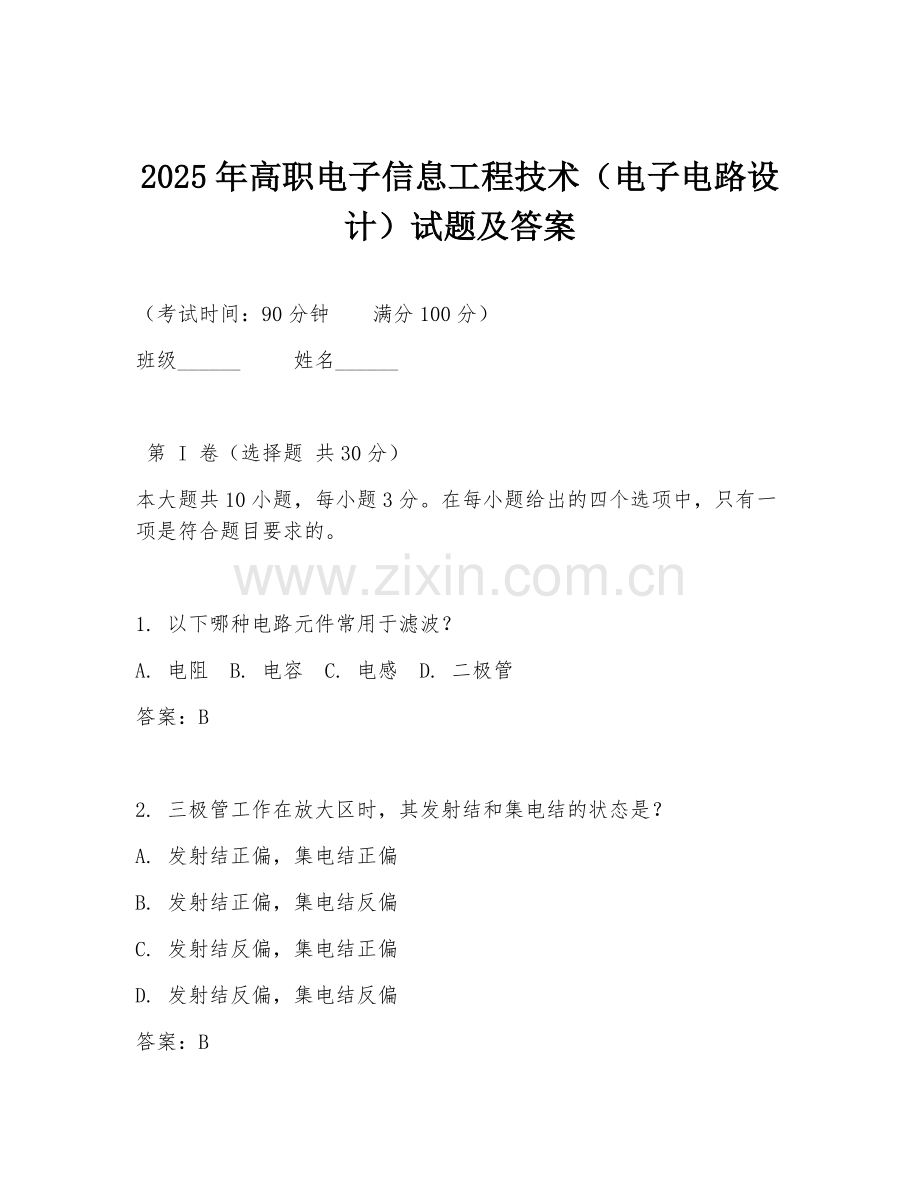

2025年高职电子信息工程技术（电子电路设计）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题 共30分）
本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下哪种电路元件常用于滤波？
A. 电阻 B. 电容 C. 电感 D. 二极管
答案：B

2. 三极管工作在放大区时，其发射结和集电结的状态是？
A. 发射结正偏，集电结正偏
B. 发射结正偏，集电结反偏
C. 发射结反偏，集电结正偏
D. 发射结反偏，集电结反偏
答案：B

3. 下列关于集成运放的说法，错误的是？
A. 具有高增益
B. 输入电阻高
C. 输出电阻高
D. 广泛应用于信号处理电路
答案：C

4. 共发射极放大电路的电压放大倍数公式为？
A. Au = -βRc/Re
B. Au = βRc/Re
C. Au = -βRc/rbe
D. Au = βRc/rbe
答案：C

5. 下列哪种电路能够实现信号的幅度调制？
A. 加法器 B. 乘法器 C. 积分器 D. 微分器
答案：B

6. 数字电路中，实现与逻辑关系的门电路是？
A. 与门 B. 或门 C. 非门 D. 与非门
答案：A

7. 十进制数10转换为二进制数是？
A. 1010 B. 1100 C. 1110 D. 1000
答案：A

8. 以下哪种编码方式常用于键盘输入？
A. 格雷码 B. 二进制码 C. 十六进制码 D. ASCII码
答案：D

9. 电容滤波电路中，电容越大，滤波效果？
A. 越好 B. 越差 C. 不变 D. 不确定
答案：A

10. 放大电路的静态工作点设置不当会导致？
A. 截止失真 B. 饱和失真 C. 交越失真 D. 以上都有可能
答案：D

第 II 卷（非选择题 共70分）

二、填空题（共20分，每空2分）
1. 半导体材料中，最常用的两种元素是______和______。
答案：硅、锗

2. 放大器的输入电阻越______，对信号源的影响越小；输出电阻越______，带负载能力越强（填大或小）。
答案：大、小

3. 正弦波振荡电路由______、______、______和反馈网络组成。
答案：放大电路、选频网络、正反馈网络

4. 数字电路中，触发器具有______功能。
答案：记忆

5. 集成运放的输入级通常采用______电路，以提高输入电阻。
答案：差动放大

三、简答题（共15分，每题5分）
1. 简述三极管的三种工作状态及其特点。
答案：三极管有放大、饱和、截止三种工作状态。放大状态时发射结正偏，集电结反偏，集电极电流受基极电流控制，实现电流放大；饱和状态时发射结和集电结均正偏，集电极电流不再受基极电流控制，相当于开关闭合；截止状态时发射结和集电结均反偏，集电极电流近似为零，相当于开关断开。

2. 说明集成运放的理想化条件。
答案：集成运放的理想化条件包括：开环电压放大倍数无穷大；输入电阻无穷大；输出电阻为零；共模抑制比无穷大；失调电压、失调电流及它们的温漂均为零。

3. 简述数字电路中组合逻辑电路和时序逻辑电路的区别。
答案：组合逻辑电路的输出仅取决于当前时刻的输入，没有记忆功能；时序逻辑电路的输出不仅取决于当前输入，还与电路原来的状态有关，具有记忆功能，通常包含触发器等存储元件。

四、分析题（共15分）
如图所示为一个共发射极放大电路。已知三极管的β = 50，rbe = 1kΩ，VCC = 12V，RB = 300kΩ，RC = 3kΩ，RL = 3kΩ。

（1）计算该电路的静态工作点。
（2）计算电压放大倍数。

答案：
（1）静态工作点计算：
IB = (VCC - UBE)/RB = (12 - 0.7)/300 ≈ 0.038mA
IC = βIB = 50×0.038 = 1.9mA
UCE = VCC - IC×RC = 12 - 1.9×3 = 6.3V

（2）电压放大倍数计算：
Au = -βRC/(rbe + (1 + β)RE)（本题RE = 0）
Au = -βRC/rbe = -50×3/1 = -150

五、设计题（共20分）
设计一个用555定时器构成的多谐振荡器，要求振荡频率为1kHz，占空比为50%。已知电源电压VCC = 12V，电容C = 0.1μF。

答案：
多谐振荡器的振荡周期公式为T = 0.7(R1 + 2R2)C。
已知f = 1kHz，则T = 1/f = 1ms。
由T = 0.7(R1 + 2R2)C可得：
1×10^-3 = 0.7(R1 + 2R2)×0.1×10^-6
R1 + 2R2 = 14285.7Ω
要使占空比为50%，则R1 = R2。
可令R1 = R2 = 4700Ω。
电路连接：555定时器的2脚、6脚相连后接电容C一端，电容另一端接地；555定时器的7脚接电阻R1一端，R1另一端接电源VCC；555定时器的3脚为输出端；555定时器的4脚接低电平，5脚接一个0.01μF电容到地，VCC接8脚，1脚接地。
