光伏电站设备日常巡检危险点.ppt

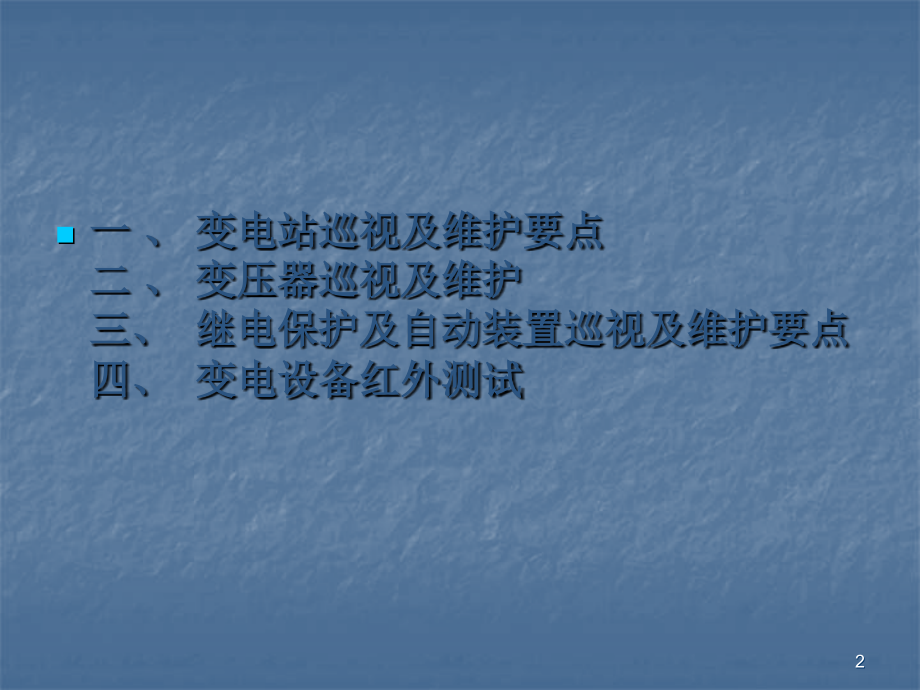

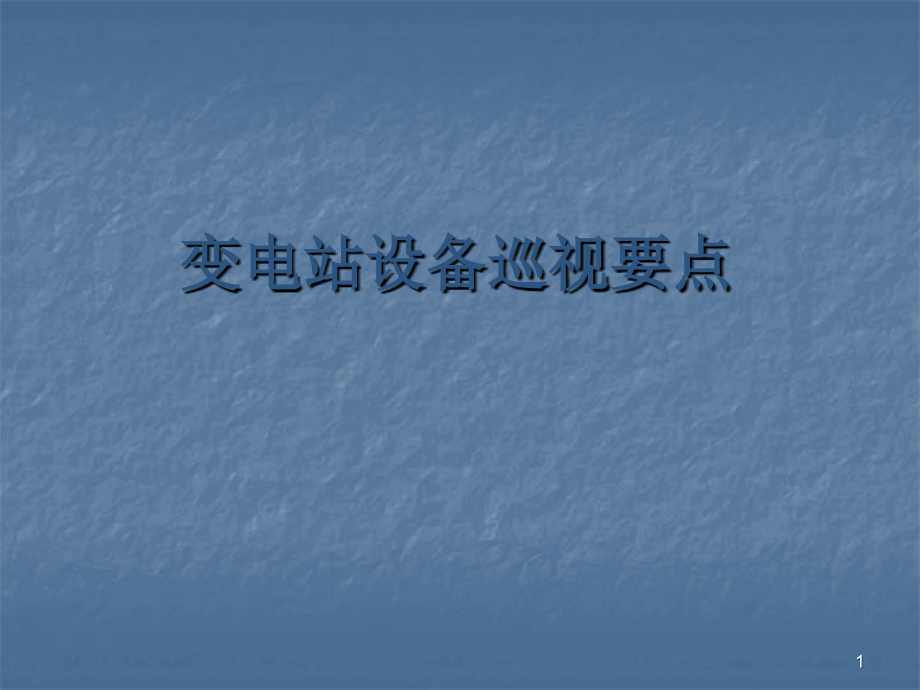

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,变电站设备巡视要点,1,一、变电站巡视及维护要点 二、变压器巡视及维护 三、继电保护及自动装置巡视及维护要点 四、变电设备红外测试,2,变电站巡视及维护要点,学习任务：,掌握变压器、断路器、隔离开关、继电保护装置、直流系统等设备的维护方法和内容。,学习目标：,1,、了解变电站设备维护的制度及要求。,2,、掌握变电站设备巡视的准备工作、常见方法及巡视内容,3,、了解变电站主要电气设备,C,、,D,类检修的内容。,4,、掌握变电站主要设备的典型维护性检修工作方法。,3,变电站巡视及维护要点,变电站巡视的意义：,对设备的定期巡视检查是及时掌握设备的运行情况、变化情况、发现设备的异常情况、确保设备的连续安全运行的主要措施。,需要重点掌握以下几个关键知识点：,1,、设备巡视的分类？,2,、变电站设备巡视的方法主要有几种？,3,、运维人员应具备哪些能力？,4,、什么是,C,、,D,类检修的内容有哪些？,4,任务一 变电站巡视及维护要点,1,、变电站设备巡视分类？,变电站的设备巡视分为三类：例行巡视，全面巡视，特殊巡视。,1.,例行巡视包括：,1,）交接班巡视：交接班时，交接班人员都应按分工进行一次巡视检查。,2,）正常巡视：,2.,全面巡视应按照规定时间和要求。主用于无人值守的变电站，应每,周,至少巡视一次。,3.,特殊巡视是根据实际情况和规定的要求而增加的巡视。,5,变电站巡视及维护要点,2,、巡视方法？,1.,通过运维人员的眼观、耳听、鼻嗅、手触等感官为主要检查手段，发现运行中设备的缺陷及隐患。,2.,使用工具和仪表，进一步探明故障性质。较小的障碍也可在现场及时排除。,3.,常用的巡视检查方法有以下五方面。（,1,）目测法（,2,）耳听法（,3,）鼻嗅法（,4,）手触法（,5,）仪器检测法,6,变电站巡视及维护要点,3,、运维人员应具备哪些能力？,1,运维人员应达到岗位要求的能力，进行相关考试和考核，取得相应的资格。,2,运维一体化人员应掌握各种调度规程、继电保护规程、运行规程等。,3,运维一体化人员应掌握电网结构及运行方式。,4,运维一体化人员应进一步提高对一次设备原理和结构的掌握能力。,5,运维一体化人员应掌握继电保护及安全自动装置等二次设备的原理及操作方法。,7,变电站巡视及维护要点,4,、什么是,C,、,D,类检修的内容有哪些？,输变电设备状态检修就是根据设备状态及安全风险，决定何时开展设备检修、如何开展设备检修。状态检修应遵循“应修必修，修必修好”的原则。检修按工作性质内容及工作涉及范围，检修工作分为四类：,A,类检修、,B,类检修、,C,类检修、,D,类检修。其中,A,、,B,、,C,类是停电检修，,D,类是不停电检修。,A,类检修是指设备整体性检查、维修、更换和试验。,B,类检修是指设备局部性的检修，部件的解体检查、维修、更换和试验。,C,类检修是对常规性检查、维修和试验。,D,类检修是对设备在不停电状态下进行的带电测试、外观检查和维修。,8,变压器巡视及维护,变压器的巡视要点,1.,电力变压器渗漏油油浸变压器渗漏油故障是变压器的普遍故障，可分为油箱焊缝渗漏、高压套管升高座或进入孔法兰渗漏、低压侧套管渗漏、防爆管渗漏等。,2.,电力变压器的油温与油位运行中的电力变压器的油温会随环境温度和负荷大小的不同而发生变化。除此之外，造成电力变压器油温升高的原因还有冷却器异常、散热器不通畅等等。变压器油位与变压器运行情况有很大关系，储油柜的油位应与温度相对应，油位过高往往是呼吸器堵塞、防爆管通气孔堵塞所致，并且极易造成溢油现象。油位过低往往是由于变压器漏油、修后没及时补油，温度过低等造成的。套管油位应正常、无渗漏，瓦斯继电器油位正常、无渗漏，有载调压储油柜油位正常。,9,变压器巡视及维护,3.,电力变压器的声音有无异常电力变压器正常运行时一般有均匀的嗡嗡声。若出现“水沸声”，则变压器线圈可能出现了匝间、层间短路；若出现“放电声”，则套管或变压器内部可能有放电现象；若出现“爆裂声”，则变压器内部很可能被击穿，要立即停用变压器并检查。,4.,电力变压器外表有无异常电力变压器外表异常主要包括变压器压力释放阀、套管和器身等发生的异常。压力释放阀、安全气道及其防爆膜应完好无损；套管外部无破损、无放电痕迹及其他异常现象；呼吸器应完好，呼吸器油封不应缺油，呼吸应畅通，硅胶应干燥。,5.,冷却系统无异常电力变压器冷却系统的风扇运行正常，出风口和散热器无异物附着和严重积污；,10,变压器巡视及维护,二、变压器检修分类及,C,、,D,类检修项目,电力变压器,C,、,D,类检修项目,1.C,类检修项目,1),按,Q/GDW,输变电设备状态检修试验规程,规定进行试验；,2),清扫、检查、维修,2.D,类检修项目,1),带电测试（在线和离线）,2),维修、保养,3),带电水冲洗,4),检修人员专业检查巡视,5),冷却系统部件更换（可带电进行时）,6),其它不停电的部件更换处理工作,11,任务二 变压器巡视及维护,三、变压器典型维护性检修工作,按照国家电网公司,关于开展变电运维一体化的指导意见,的要求，近几年内，应逐步将变电站维护性检修业务与运行业务相融合，实现变电站设备,C,、,D,类检修工作与运行巡视、倒闸操作、日常维护等业务均由变电运维人员统一实施的工作模式，从而显著提升变电运维工作的效率和效益。,案例,1,：变压器铁心接地电流测试,案例,2,：变压器冷却系统电源切换试验,案例,3,：硅胶带电更换,12,继电保护及自动装置维护的要点及方法,继电保护状态检修决策,1,继电保护状态检修应根据状态评价结果，编制年度检修计划，确定检验时间、检验项目等。,2,继电保护状态检修工作分停电检修和不停电检修，停电检修分为,A,类检修、,B,类检修、,C,类检修，不停电检修为,D,类检修（,1,）,A,类检修是指对继电保护整屏更换或二次电缆全部更换后进行的新安装检验，以及新设备安装投产后进行的检验。（,2,）,B,类检修是整装置更换、部分二次电缆更换后的停电检验，以及缺陷处理需要开展的诊断性试验。（,3,）,C,类检修是例行性试验、一次设备配合停电试验以及停电更换插件、程序升级或修改定值之后开展的检验。（,4,）,D,类检修是指设备在带电检测或不停电的消缺、维护工作。,13,变电设备红外测试,什么是红外测试：利用红外辐射原理对材料表面进行检测的方法。其实质是扫描记录被检材料表面上由于缺陷或材料不同的热性质所引起的温度变化。,14,变电设备红外测试,红外测试专业术语,1.,一般检测：适用于用红外热像仪对电气设备进行大面积检测。,.,精确检测：主要用于检测电压致热型和部分电流致热型设备的内部缺陷，以便对设备的故障进行精确判断。,3.,电压致热型设备：由于电压效应引起发热的设备。,4.,电流致热型设备：由于电流效应引起发热的设备。,5.,综合致热型设备：既有电压效应，又有电流效应，或者电磁效应引起发热的设备。,15,变电设备红外测试,缺陷类型的确定及处理方法,红外检测发现的设备过热缺陷应纳入设备缺陷管理制度的范围，按照设备缺陷管理流程进行处理。根据过热缺陷对电气设备运行的影响程度分为以下三类,:,一般缺陷,:,指设备存在过热，有一定温差，温度场有一定梯度，但不会引起事故的缺陷。这类缺陷一般要求记录在案，注意观察其缺陷的发展，利用停电机会检修，有计划地安排试验检修消除缺陷。严重缺陷,:,指设备存在过热，程度较重，温度场分布梯度较大，温差较大的缺陷。这类缺陷应尽快安排处理。危急缺陷,:,指设备最高温度超过,GB/T 11022,规定的最高允许温度的缺陷。这类缺陷应立即安排处理。,16,变电设备红外测试,检测周期要求,1,、一般,220kV,及以上交,(,直,),流变电站每年不少于两次，在大负荷前和停电检修及预试前，以便使查出的缺陷在检修中能够得到及时处理，避免重复停电。,2,、,110kV,及以下重要变,(,配,),电站每年检测一次。,3,、对于运行环境差、陈旧或有缺陷的设备，大负荷运行期间、系统运行方式改变且设备负荷突然增加等情况下，需对电气设备增加检测次数。,17,变电设备红外测试,4,、新建、改扩建或大修后的电气设备，应在投运带负荷后不超过,1,个月内,(,但至少在,24h,以后,),进行一次检测。,18,任务七 变电设备红外测试,19,任务七 变电设备红外测试,20,任务七 变电设备红外测试,21,
