总图设计要点.pptx

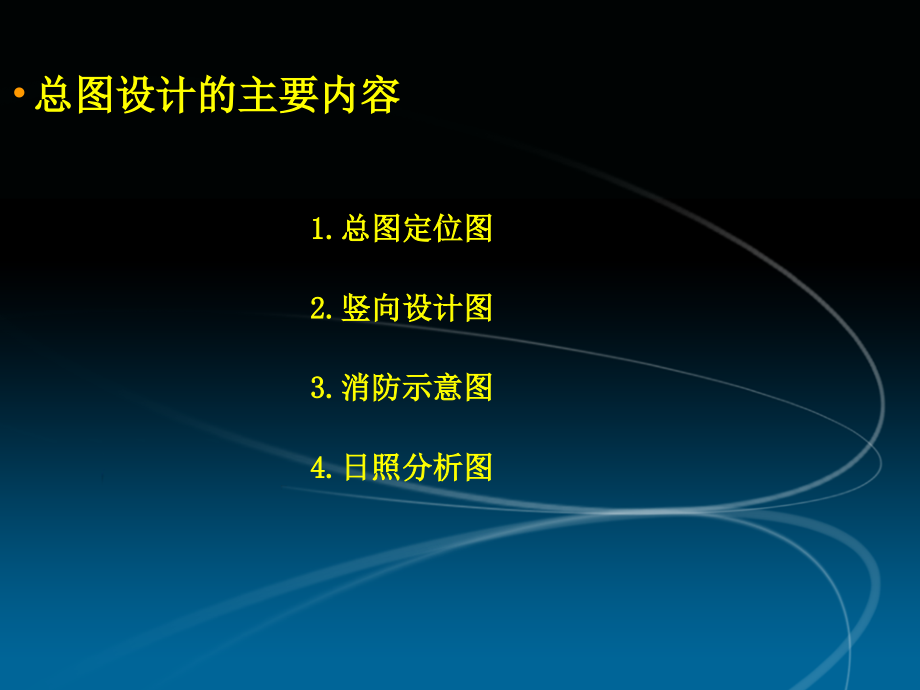

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,建筑总图设计,（此讲主要针对施工图阶段）,总图设计的主要内容,1.,总图定位图,2.,竖向设计图,3.,消防示意图,4.,日照分析图,图纸深度要求,总图定位图,1.,城市坐标网、场地建筑坐标网、坐标值,2.,场地四界的城市坐标和场地建筑坐标,(,或注尺寸,),。,3.,建筑物、构筑物,(,人防工程、化粪池等隐蔽工程以虚线表示,),定位的场地建筑坐标,(,或相互关系尺寸,),、名称,(,或编号,),、室内标高及层数,;,4.,拆除旧建筑的范围边界、相邻单位的有关建筑物、构筑物的使用性质、耐火等级及层数,5.,道路、铁路和明沟等的控制点,(,起点、转折点、终点等,),的场地建筑坐标,(,或相互关系尺寸,),和标高、坡向箭头、平曲线要素等,;,6.,指北针、风玫瑰,;,7.,建筑物、构筑物使用编号时，列“建筑物、构筑物名称编号表,8.,说明栏内。尺寸单位、比例、城市坐标系统和高程系统的名称、城市坐标网与场地建筑坐标网的相互关系、补充图例、施工图的设计依据等,.,竖向设计图,1.,地形等高线和地物,2.,场地建筑坐标网、坐标值,3.,场地外围的道路、铁路、河渠或地面的关键性标高,4.,建筑物、构筑物的名称,(,或编号,),、室内外设计标高,(,包括铁路专用线设计标高,5.,道路、铁路和明沟的起点、变坡点、转折点和终点等的设计标高,(,道路在路面中、铁路在轨项、阴沟在沟项和沟底,),、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性坐标,.,道路注明单面坡或双面坡,;,6.,挡土墙、护坡或土坡等构筑物的坡顶和坡脚的设计标高。,7.,用高距,0.10-0.50,米的设计等高线表示设计地面起伏状况，或用坡向箭头表明设计地面坡向。,8.,指北针,;,9.,说明栏内。尺寸单位、比例、高程系统的名称、补充图例等,10.,当工程简单，本图与总平面布置图可合并绘制,.,如路网复杂时，可按上述有关技术条件等内容，单独绘制道路平面图,.,消防示意图,1.,消防扑救场地的长度及宽度（如存在消防回车场，按此要求表达）,2.,消防扑救面,3.,小区内行车道的宽度及转弯半径,4.,建筑物的消防间距,5.,指北针,;,6.,尺寸单位、比例、图例说明等,7.,当工程简单，本图与总平面布置图可合并绘制,.,如路网复杂时，可按上述有关技术条件等内容，单独绘制消防示意图图,.,日照分析图,1.,用地红线及周边建筑,2.,建筑阴影,3.,建筑轮廓线,4.,日照计算说明,5.,指北针，及图例说明,1.,建筑设计防火规范,（,GB50016-2014,）,2.,城市居住区规划设计规范,（,GB50180-98,）,3.,总图制图标准,（,GB/T50103-2010,）,4.,建筑日照计算参数标准,GB/T 50947-2014 ,等！,相关规范,图纸绘制流程及经验交流,1.,优化方案总图,规整,日照计算（适当调整间距）,2.,消防扑救场地示意,小区路网,3.,竖向设计,（根据深度完成内容）,4.,总平定位图（根据深度完成内容）,
