拖动控制线路(联锁控制)完整.ppt

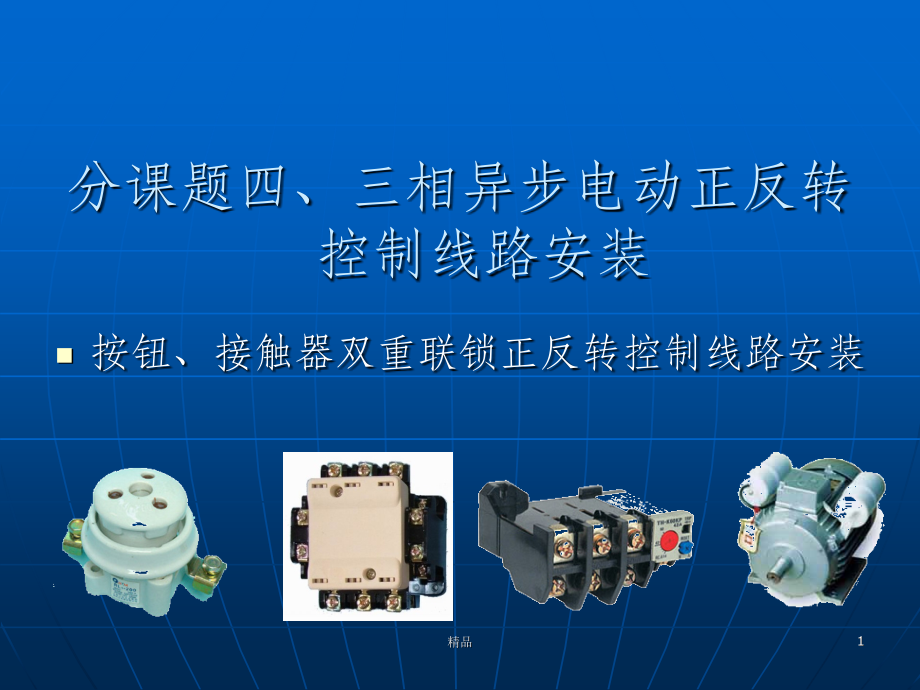

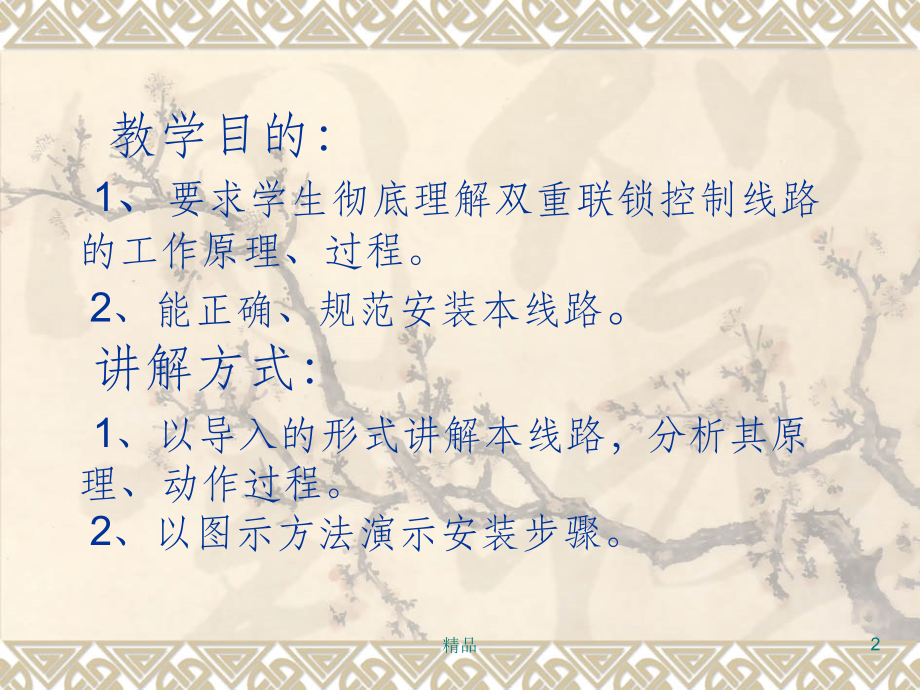

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,精品,*,单击此处编辑母版标题样式,精品,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,分课题四、三相异步电动正反转 控制线路安装,按钮、接触器双重联锁正反转控制线路安装,1,精品,教学目的：,1,、,要求学生彻底理解双重联锁控制线路的工作原理、过程。2、能正确、规范安装本线路,。讲解方式：,1、以导入的形式讲解本线路，分析其原理、动作过程。2、以图示方法演示安装步骤。,2,精品,双重联锁控制线路的引入,点动控制,按下按钮，电机可以运行，松开即停止。,如何保证连续运行？,3,精品,双重联锁控制线路的引入,自锁,利用接触器的常开触点进行自锁。,这样电机能停止吗？,4,精品,双重联锁控制线路的引入,停止,需增加常闭按钮来停止。,如何对电动机,保护？,5,精品,双重联锁控制线路的引入,过载保护,热继电器对电机进行过载保护，熔断器只起短路保护。,热继电器和熔断器一样保护时在主电路断开吗？,6,精品,双重联锁控制线路的引入,过载保护,热继电器利用其常闭触点在控制回路起作用。,电机能反转吗？如何反转？,7,精品,双重联锁控制线路的引入,正反转,在主电路，再装一个接触器控制反转。,KM2和KM1接线有何区别？,8,精品,双重联锁控制线路的引入,正反装换相,如图,该如何控制？,9,精品,双重联锁控制线路的引入,正反转的控制,需两路控制。,这样合适吗？,10,精品,双重联锁控制线路的引入,正反转的控制,热继电器、停止按钮只需一套。,这样就行了吗？,11,精品,双重联锁控制线路的引入,正反转的控制,进行联锁控制，用KM1的常闭触点控制KM2线圈，同样用KM2的常闭触点控制KM1线圈。,12,精品,双重联锁控制线路的引入,正反转的控制,这就是我们刚实习过的,接触器联锁,正反转的控制。,大家通电试验发现了什么？,13,精品,按钮 联锁控制线路,按钮联锁,用两个启动按钮的常闭触点代替接触器的两个常闭触点。,我们来看看它的特点,14,精品,双重联锁控制线路图,按钮联锁、接触器联锁共同使用就得到了双重联锁控制。,前面的复习导入也就生成了双重联锁控制线路。,其是否正确，我们再来分析研究。,15,精品,双重联锁控制线路图,16,精品,双重联锁控制线路图,按下启动按钮SB1,17,精品,双重联锁控制线路图,按下启动按钮SB1,18,精品,双重联锁控制线路图,按下启动按钮SB1,19,精品,双重联锁控制线路图,主触头KM1同时闭合,20,精品,双重联锁控制线路图,21,精品,双重联锁控制线路图,22,精品,双重联锁控制线路图,松开SB1,23,精品,双重联锁控制线路图,按下SB2,24,精品,双重联锁控制线路图,SB2常闭断开，KM1线圈失电，相关触头恢复,25,精品,双重联锁控制线路图,SB2常开触点,后闭合,26,精品,双重联锁控制线路图,27,精品,双重联锁控制线路图,KM2线圈带电,28,精品,双重联锁控制线路图,29,精品,双重联锁控制线路图,松开SB2,30,精品,双重联锁控制线路图,按下SB3,观看,31,精品,相关安装步骤说明,按钮摘出来，剩,下的部分很简单,32,精品,按钮接线,33,精品,接线工艺要求,布线通道尽可能少，同路并行导线按主、控电路分类集中，单层密排，紧贴安装面布线。,同一平面的导线应高低一致或前后一致，不可交叉。非交叉不可时，该导线应在接线端子引出时，就水平架空跨越，但必须走线合理。,布线应横平竖直，分布均匀。变换走向时应垂直。,布线时严禁损伤线芯和导线绝缘。,布线顺序一般以接触器为中心，由里向外，由高向低，先控制线路，后主电路进行，以不妨碍后续布线为原则。,在每根剥去绝缘层导线的两端套上号码管。所有从一个接线端子到另一个接线端子的导线必须连续，中间不能有接头。,导线与接线端子或接线柱连接时，不得压绝缘层、不得反圈、不得漏铜过长。,同一元件、同一回路的不同节点的导线间距应保持一致。,一个电器元件接线端子上的链接导线不得多于两根，每节接线端子板子上的连接导线一般只允许接一根。,34,精品,总结,分析掌握此线路工作原理,有步骤地进行安装接线，注意工艺要求。,35,精品,作业,按工艺要求完成控制线路的安装。,36,精品,谢谢大家,37,精品,
