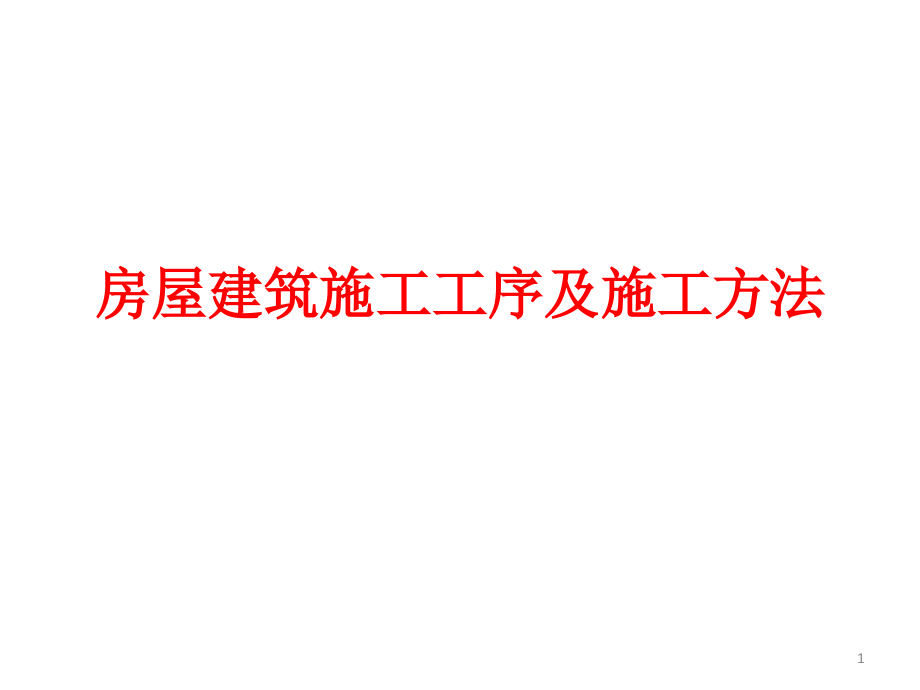

房屋建筑施工工序及施工方法课件.ppt

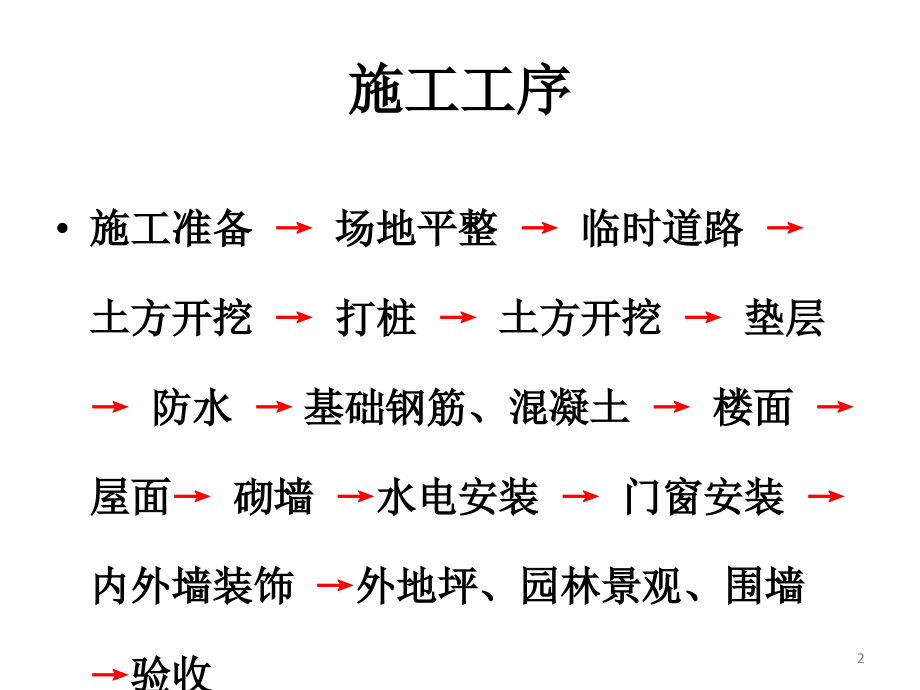

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,房屋建筑施工工序及施工方法,1,施工工序,施工准备,场地平整,临时道路,土方开挖,打桩,土方开挖,垫层,防水,基础钢筋、混凝土,楼面,屋面,砌墙,水电安装,门窗安装,内外墙装饰,外地坪、园林景观、围墙,验收,2,土方开挖,3,放坡开挖,（土钉,+,钢丝网,+,混凝土喷锚）,土方开挖,支撑开挖,（止水帷幕,+,支撑桩,+,连系梁）,4,放坡开挖（土钉,+,喷锚）,5,6,7,8,钢管打扁压入土中,9,钢管钻孔注浆、倒剌增加反拉力,10,支护开挖,基坑支护施工工序：,测量放线,水泥搅拌桩（止水帷幕）,支护桩（钢筋混凝土桩）,冠梁,防护栏杆、排水沟,11,水泥搅拌桩施工,12,13,支护桩成桩类型,人工挖孔桩,（,800,以上地质条件好，无地下水）,冲孔桩,（有石块或穿过石层）,钻孔灌注桩,（无石块，土层好）,旋挖桩,（无大石块，各种土质）,工程桩还有：锤击桩,（有小石块，噪音大）,预应力管桩,静压桩,（淤泥土，无噪音）,14,15,人工挖孔桩,16,17,冲孔灌注桩,18,19,钻孔灌注桩,20,21,旋挖桩,22,预应力管桩,23,24,25,26,27,28,基坑支护桩布置（咬合桩）,29,30,31,土方开挖,分层分段,开挖，注意行走线路和上下坡车道，挖完一层锚固支撑一层，再挖下一层。,石方爆破：,民爆：钻孔、炸药、雷管,静爆：钻孔、装药（化学药剂）,爆破作业要有自由面，民爆要多打孔少装药，有遮盖。,32,地基基础,天然地基,：,（埋深）,复合地基,：碾压、夯实、灰砂桩、挤密桩、水泥搅拌桩、长螺旋砼桩,桩基础,：各种工程桩,地基承载力检测,：压板试验，标准贯入试验，,动、静力触探。,桩质量检验,：大、小应变 检查桩身完整性,抽芯检验 成桩砼强度,静载试验 检测桩承载力,33,基础型式,独立,基础：框架结构柱基础,条形,基础：墙下通长条状，增大受力面,筏板,基础：,整个基础做成钢筋混凝土一块大板,箱形,基础：将地下室做成箱子状埋于地下,桩,基础：上部荷载靠桩传至地下持力层,单桩,承台：承台下只有一根桩,多桩,承台：承台下有多根桩,34,基础施工工序,场地平整 止水桩、支护桩（冠梁）,土方开挖,锚杆、腰梁,土方开挖,工程桩,土方开挖,截桩头 承台地梁开挖 砖胎模,防水层施工,钢筋安装（马凳钢筋）墙柱钢筋 砼浇筑。,地下室墙柱钢筋安装 模板安装 梁板支撑架、模板,顶板,砼浇筑。,注意,：水平、竖向施工缝加,止水钢板,，楼梯踏步、地下车道预埋钢筋，塔吊基础及留空，顶板也可留一两块板后浇方便吊装地下室模板、钢管等材料。,35,36,灌注桩截桩头,37,砖胎模施工,38,基础卷材防水施工,39,40,41,底板钢筋安装,底板,42,地下室外墙钢筋、水平施工缝、止水钢板,43,底板混凝土浇筑,44,深基坑施工重难点分析,一、土方量大，土方外运是重点。,二、石方量大，石方爆破是难点。,三、基坑深，保证基坑的稳定性是重中之重。,四、周边建筑密集，离地铁、高架路近，对已有建筑物和管线的保护是重点。,五、离周边道路近，交通人员疏解是重点。,六、作业机械设备多，协调指挥难度大。,七、工期紧，不可预见性因素多，保证按时完工是难点。,八、施工环境复杂，文明施工管理难度大。,九、工期长，台风雨季施工难度大。,十、作业范围大，安全隐患多，安全管理是重点。,十一、涉及周边物业产权单位多，协调工作量大。,45,1.,基础部分应单独做,基础施工阶段施工平面布置图,，材料加工、堆放不要放在地下室中。,2.,标段划分可按后浇带位置划分，或按上部工程量或业主要求（样板房、提前交付）划分。,3.,平面布置要考虑：塔吊、人货梯（井架）、车道及出入口、钢筋加工场、材料堆放处、临水、临电线路、项目部办公、宿舍、食堂、卫生间。,46,大体积混凝土施工,我国,大体积混凝土施工规范,GB50496-2009,里规定,:,混凝土结构物实体最小几何尺寸不小于,1m,的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土，称之为,大体积混凝土,。,大体积混凝土浇筑后，混凝土内因水化热作用，温度可高达,6070,度，规范要求混凝土内外温差不大于,25,度。,47,大体积混凝土施工,施工：,分层,浇捣，流水作业，分段分块施工，留施工缝、后浇带。,材料：选用低水化热水泥（如矿渣硅酸盐水泥等），冷却水、石、砂。,养护：降温法，保温法，洒水，盖麻袋、稻草、薄膜、回填土。,48,49,50,51,52,主体施工,0.00,以上算,主体,，以下算,基础,（含地下室）,主体施工工序,：放线 墙、柱钢筋绑扎,墙、柱模板安装 梁、板支撑架搭设,梁、板模板安装 梁板钢筋安装 墙、柱砼浇筑 梁板砼浇筑 养护,53,深圳建筑业协会关于深圳市建设工程中危险性较大工程安全专项施工方案,专家论证,工作管理办法,一、深基坑工程,（一）开挖深度超过,5m,（含,5m,）（,3m,）,的基坑（槽）的土方开挖、支护、降水工程。,（二）开挖深度虽未超过,5m,，（,3m,）,但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程。,二、模板工程及支撑体系,（一）工具式模板工程：包括滑模、爬模、飞模工程。,（二）混凝土模板支撑工程：搭设高度,8m（,5m,）,及以上；搭设跨度,18m（,10m,）,及以上，施工总荷载,15（,10,）kN/m2,及以上；集中线荷载,20（,15,）kN/m,及以上。,（三）承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载,700Kg,以上。,三、起重吊装及安装拆卸工程,（一）采用非常规起重设备、方法，且单件起吊重量在,100（,10,）kN,及以上的起重吊装工程。,（二）起重量,300kN,及以上的起重设备安装工程；高度,200m,及以上内爬起重设备的拆除工程。,四、脚手架工程,（一）搭设高度,50（,24,）m,及以上落地式钢管脚手架工程。,（二）提升高度,150m,及以上附着式整体和分片提升脚手架工程。,（三）架体高度,20m,及以上悬挑式脚手架工程。,54,五、拆除、爆破工程,（一）采用爆破拆除的工程。,（二）码头、桥梁、高架、烟囱、水塔或拆除中容易引起有毒有害气（液）体或粉尘扩散、易燃易爆事故发生的特殊建、构筑物的拆除工程。,（三）可能影响行人、交通、电力设施、通讯设施或其它建、构筑物安全的拆除工程。,（四）文物保护建筑、优秀历史建筑或历史文化风貌区控制范围的拆除工程。,六、其它,（一）施工高度,50m,及以上的建筑幕墙安装工程。,（二）跨度大于,36m,及以上的钢结构安装工程；跨度大于,60m,及以上的网架和索膜结构安装工程。,（三）开挖深度超过,16m,的人工挖孔桩工程。,（四）地下暗挖工程、顶管工程、水下作业工程。,（五）采用新技术、新工艺、新材料、新设备及尚无相关技术标准的危险性较大的分部分项工程。,卸料平台：独立搭设，悬挑（预埋），钢丝绳反拉，限载（整体式）,55,楼面模板安装,56,楼面钢筋安装,57,楼面混凝土浇筑,58,装饰装修施工工序,主体施工五六层后 安装人货梯（上人、运材料）内外墙砌筑 水电管道安装预埋,内外墙抹灰 外墙防水、卫生间防水 门窗安装 内外墙装饰（内、外墙漆，外墙瓷砖，大理石，幕墙）,阴角 阳角,59,屋面施工工序,结构找坡 防水层 保温隔热层 保护层 饰面层,屋面附属物：电梯机房，花架，女儿墙，避雷带（针），排气孔（窗）,主体附属物：管道井（强、弱电，供水），消防井，消防管，消防箱（消防枪、水带），防火门，楼梯栏杆。,电梯：电梯井 剪力墙浇筑 缓冲器 导轨 轿箱（顶、底装饰）机房（控制室）。无机房电梯,60,谢 谢,61,
