安防系统设计规范.ppt

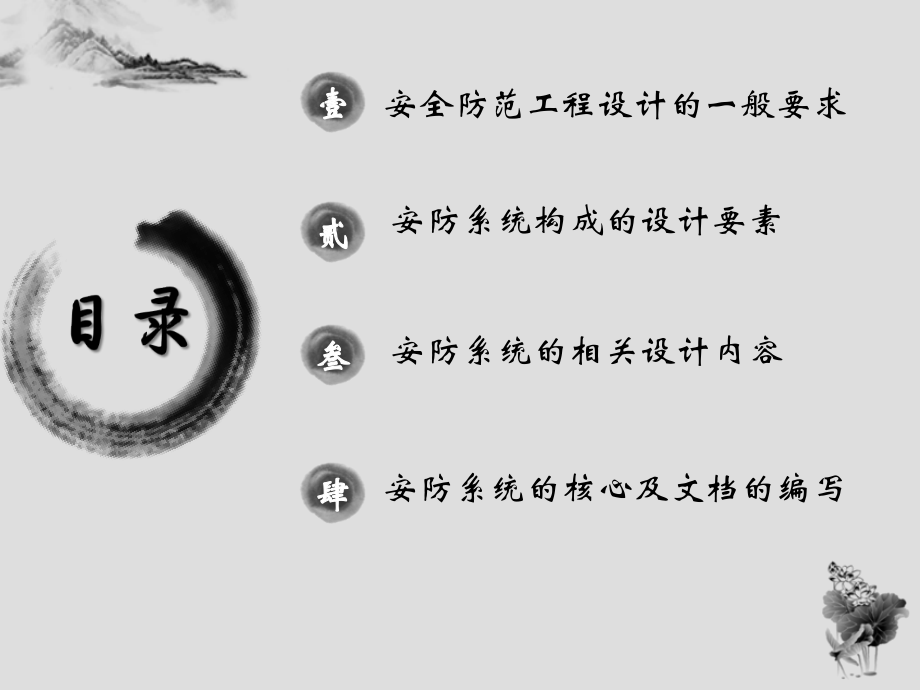

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,安防系统工程的设计规范,主讲：陈敏,学号：,20113583,壹,贰,叁,肆,安全防范工程设计的一般要求,安防系统构成的设计要素,安防系统的核心及文档的编写,安防系统的相关设计内容,安防系统工程设计的一般要求,用户设计任务书,安防系统设计的相关要求,现场勘查及防护等级的确定,用户设计任务书,安全防范工程设计的最根本依据应该是用户的设计任务书以及国家的有关规范与标准。所谓任务书，是指建设单位根据国家有关部门的规定和管理要求以及本身的需要，将设防目的和技术要求以文字、图表形式写出的文件。,安全防范工程立项前必须有设计任务书。设计任务书可作为单独文件也可作为招标书中的技术部分，是合同书中必须执行的附件。设计任务书由建设单位自行编制，也可请设计单位或咨询机构代编。,用户设计任务书,设计说明书应对整个系统的构成、性能、整体技术指标，采用的技术手段、实施的方案、各个分系统之间以及各分系统与整个系统之间的关系，以及其它必要的事项等做出较详细的说明和论述，以作为给设计方的基本依据。,用户设计任务书,在设计任务书里，用户根据自己的需要，将系统应具有的总体功能，技术性能，技术指标，所用入侵探测器的数量、型号，摄像机的数量、型号，摄像机镜头的要求，云台的要求，工作环境情况，传输距离，控制要求等各方面的要求以文字形式写出。设计任务书的内容根据,GA/T75,94,，应包括任务来源、政府部门的有关规定和管理要求、工程项目的内容和目的要求，建设工期、工程投资控制数额、建成后应达到的预期效果。,有时由于用户本身的各种原因，可能难以用文字形式给出符合规定的或能说明全部情况的设计任务书，这时往往需设计方与用户共同完成设计任务书。,安防系统设计的相关要求,安全防范工程的设计应根据被防护对象的使用功能、建设投资及安全防范管理工作的要求，综合运用安全防范技术、电子信息技术、计算机网络技术等，构成先进、可靠、经济、适用、配套的安全防范应用系统。,安全防范工程的设计应以结构化、规范化、模块化、集成化的方式实现，应能适应系统维护和技术发展的需要。,安全防范系统的配置应采用先进而成熟的技术、可靠而适用的设备。,安全防范系统中使用的设备必须符合国家法规和现行相关标准的要求，并经检验认证合格。,安防系统设计的相关要求,安全防范工程的设计应遵循下列七项原则：,系统的防护级别与被防护对象的风险等级相适应。,技防、物防、人防相结合，探测、延迟、反应相协调。,满足防护的纵深性、均衡性、抗易损性要求。,满足系统的安全性、电磁兼容性要求。,满足系统的可靠性、维修性与保障性要求。,满足系统的先进性、兼容性、可扩展性要求。,满足系统的经济性、适用性要求。,安防系统设计的相关要求,技术防范（技防）,利用各种电子信息设备组成系统,/,网络以提高探测、延迟、反应能力和防护功能的安全防范手段。,人力防范（人防）,执行安全防范任务的具有相应素质人员和,/,人员群体的一种有组织的防范行为（包括人、组织和管理等）。,实体防范（物防）,用于包括防范目的、能延迟风险事件发生的各种实体防护手段（包括建筑物、屏障、器具、设备、系统等）。,安防系统设计的相关要求,安全防范技术的三个基本要素,探测,detection,感知显性风险事件,/,和隐形风险事件发生并发出报警的手段。,延迟,delay,延长,/,和推迟风险事件发生进程的措施。,反应,response,为制止风险事件的发生所采取的快速行动。,注：这三个要素必须相协调，且探测、反应、延迟的时间必须满足,（,T,探测,+T,反应）,T,延迟,安防系统设计的相关要求,盲区,blind zone,在警戒范围内，安全防范手段未能覆盖的区域。,纵深防护,longitudinal-depth protection,根据被防护对象所处的环境条件和安全管理的要求，对整个防护区域实施由外到里或由里到外层层设防的防护措施。纵深防护分为整体纵深防护和局部纵深防护两种类型。,纵深防护体系,longitudinal-depth protection system,兼有周界、监视区、防护区和禁区的防护体系。,现场勘查,及防护等级的确定,现场勘查的内容和要求应符合下列规定,:,全面勘查和了解被防护对象本身的基本情况。,1,）被防护对象的风险等级与所要求的防护级别；,2,）被防护对象的物防设施能力与人防组织管理概况；,3,）被防护对象所涉及的建筑物、构筑物或其群体的基本概况：建筑平面图、使用（功能）分配图、通道、门窗、电（楼）梯配置、管道、供电线路布局、建筑结构、墙体及周边情况等。,现场勘查,及防护等级的确定,现场勘查,及防护等级的确定,调查和了解被防护对象所在地及周边环境,1,）地理与人文环境 调查了解被防护对象周围的地形地物、交通情况及房屋状况。,2,）气候环境及雷电灾害情况 调查工程现场一年中温度、湿度、风、雨、雾、霜等的变化情况和持续时间（以当地气候资料为准）；调查当地的雷电活动情况和所采取的雷电防护措施。,3,）电磁环境 调查被防护对象周围电磁辐射情况，必要时，应实地测量其电磁辐射的强度和辐射规律。,现场勘查,及防护等级的确定,现场勘查,及防护等级的确定,按照纵深防护的原则，草拟布防方案，拟定周界、监视区、防护区、禁区的位置，并对布防方案所确定的防区进行现场勘查。,1,）周界区勘查,周界形状、周界长度；周界内外地形地物状况等。,2,）周界内勘查,勘查防区内防护部位、防护目标；所有出入口位置、通道长度、门洞尺寸等；门窗（天窗）的位置、尺寸。,3,）施工现场勘查,勘查并拟定前端设备安装方案：线缆、管、架敷设安装方案；勘查并拟定监控中心位置及设备布设方案；监控中心面积；设备布设及安装位置；线缆进线、接线方式。,现场勘查,及防护等级的确定,现场勘查,及防护等级的确定,现场勘查,及防护等级的确定,现场勘查结束后应编制现场勘查报告,现场勘查报告应包含下列内容：,1,）进行现场勘查时，对上述相关勘查内容做勘查记录；,2,）根据现场勘查记录和设计任务书的要求，对系统的初步设计方案提出建议；,3,）现场勘查报告经参与勘查的各方授权签字后作为正式文件存档。,现场勘查及,防护等级的确定,关于防护等级的确定，根据安全防范的风险状况以,及工程实际情况，其中包括资金投入等，从而综合确定,安防系统应达到的防护等级。国家公共安全主管部门对,各类功能建筑的安全防护等级的规定及要求是我们在工,程设计中确定防护等级的依据。,安防系统构成的设计要素,安全防范系统的构成包括以下内容：,1,、安全防范系统一般由安全管理系统和若干个相关子系统组成。,2,、安全防范系统的结构模式：按照系统集成度的高低，安全防范系统分为,集成式、组合式、分散式,三种类型。,3,、各相关子系统的基本配置，包括,前端传输、信息处理、控制管理、显示记录,四大单元。其各单元内容有所不同。,4,、现阶段较常用的子系统主要包括：入侵报警系统、视频安防系统、监控系统、出入口控制系统、电子巡查系统、停车场管理系统以及以防爆安全检查系统为代表的特殊子系统等。,物品,人员,生物特征识别,指纹,掌型,眼虹膜,面部,语音特征,签字,人员编码识别,普通键盘,乱序键盘,条码卡,磁卡,IC,卡,感应卡,物品特征识别,金属物,磁性物,爆炸物,放射物,特殊化学物,物品编码识别,条码,EAS,标签,RFID,标签,出入口控制示意图,安防系统构成的设计要素,以维护社会公共安全为目的，综合运用安全防范技术和其它科学技术，为建立具有防入侵、防抢劫、防爆安全检查等功能（或其组合）的系统而实施的工程。通常也被称为技防工程。,以维护社会公共安全为目的，运用安全防范产品和其它相关产品所构成的入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等；或由这些系统为子系统组合或集成的电子系统或网络。,安全防范系统（,SPS,）,安全防范,(,系统,),工程（,ESPS,）,安防系统构成的设计要素,安全防范系统中,安全管理系统的设计要素,包括下列内容：,集成式,安全防范系统的安全管理系统,组合式,安全防范系统的安全管理系统,分散式,安全防范系统的安全管理系统,安防系统的设计规范,安全防范的设计等级规范主要是中华人民共和国公安部安全技术防范系统工程管理规定的若干法规文件。,1,、有关风险等级和安全防护级别的规定,GA26,1992,军工产品储存风险等级和安全防护级别的规定。,GA27,1992,文物系统博物馆风险等级和安全防护级别的规定。,GA28,1992,货币印刷企业风险等级和安全防护级别的规定。,GA38,1992,银行营业场所风险等级和安全防护级别的规定。,GA/T70,1992,安全防范工程费用概预算编制防法。,GA/74,1994,安全防范系统工程通用图形符号。,GA/T75,1994,安全防范工程程序和要求。,安防系统的设计规范,2,、有关工程的设计或技术规范,JGJ/T16,1992,民用建筑电气设计规范。,GB/T16571,1996,文物系统博物馆安全防范工程技术规范。,GB/T16676,1996,银行营业场所安全防范工程设计规范。,GB50198,1994,民用闭路监视电视系统工程技术规范。,安防系统工程的各部分设计,系统基础设计,系统集成设计,安防系统的设计,安防系统的设计,整个系统的设计原则上按照,初步设计（方案设计）、正式设计（工程设计）、施工图设计,三个阶段。,初步设计是设计方根据任务书和有关规范与标准提出的方案设计。方案设计要提交给用户，征求用户同意，进行修改等。待双方协调并同意后，双方签订合同书，设计方根据用户已同意的，并经论证通过了的方案设计书进行正式设计。,正式工程设计是文件绘制与制定能具体指导施工的图纸及相应的文件，主要是技术设计和图纸设计。通常，正式工程设计的主要任务集中表现于绘制指导施工用的图纸。,初步设计,划出防区的管理区域；,根据防区的划定，画出整个安防系统的布防图；,根据布防图确定具体防范手段和采用的防范措施（报警探头、摄像机、门禁、电控锁及其它防范方式）；,认真检查、核对、计算布防图及防范手段是否有漏洞过死角；,根据前几步的设计，绘制出由前端（探头、摄像机）至控制中心的信号传输系统以及其它所有设备、部件的系统构成框图；,根据系统构成框图做出设备、器材名细表及其概算。,做出工程总造价表（即概算、应包含设备、器材概算、工程费用概算、税金以及其它费用等）；,根据上述各个步骤，写出说明书。,正式设计,施工现场的勘察和勘察过程中绘制的草图以及最后形成的现场勘察报告；,方案设计中的布防图、系统构成图、设备器材清单以及设计说明书；,施工现场的有关建筑图纸；,布防中对管线的有关要求、标准以及具体的型号和规格；,国家制定的有关标准和规范；,对方案设计的论证意见（包括对方案设计提出的修改意见）；,系统集成设计,安全防范系统的集成设计包括子系统的集成设计、总系统的集成设计，必要时还应考虑总系统与上一级管理系统的集成设计。,各主系统与其子系统的集成（如大型多级报警网络系统的设计），应考虑对三级网络的集成管理等；,各子系统间的联动或组合设计；,一个完整的安全防范系统，通常都是一个集成系统；安全防范系统的集成设计，主要是安全管理系统的设计；,安全管理体系的设计可有多种模式，可以采用某一个系统为主（如视频安防监控系统）进行系统总集成设计，也可采用其他模式。,系统集成设计,各子系统间的联动或组合设计应符合下列规定：,1,、根据安全管理的要求，出入口控制系统必须考虑与消防报警系统的联动，保证火灾情况下的紧急逃生；,2,、根据实际需要，电子巡查系统可与出入口控制系统或入侵报警系统进行联动或组合，出入口控制系统可与入侵报警系统或视频安防监控系统联动或组合，入侵报警系统可与视频安防监控系统或出入口控制系统联动或组合等。,管理,/,控制部分,执行部分,识读部分,出入口控制系统,放行,拒绝,记录,报警,其他应考虑的系统性能,安全性设计,：相关产品标准规定的安全性能要求；应防止对人员的伤害；监控中心相关要求；信息安全性。,电磁兼容性设计,：设备的电磁兼容性设计；传输线路的抗干扰设计；放电磁干扰设计。,可靠性设计,：可靠性指标的分配；采用最简化设计；采用冗余设计；维修性设计和维修保障。,环境适应性设计,：系统所使用设备、部件、材料的环境适应性应符合现行国家标准中相应严酷等级的要求；有干扰环境中，应采取相应的抗干扰或隔离措施。,供电,安防系统的基础支持,-,供电,宜采用两路独立电源供电，并在末端自动切换。,系统设备应进行分类，统筹考虑系统供电。,系统监控中心和系统重要设备应配备相应的备用电源装置。系统前端设备视工程实际情况，可由监控中心集中供电，也可本地供电。,主电源和备用电源应有足够容量，选择配置持续工作时间符合管理要求的备用电源。,安全防范系统的监控中心应设置专门配电箱，配电箱的配出回路应留有裕量。,安防系统的基础支持,-,接地,接地,安全防范系统的接地母线应采用铜质线，接地端子应有地线符号标记。,接地电阻不得大于,4,；建造在野外的安全防范系统，其接地电阻不得大于,10,；在高山岩石的土壤电阻率大于,2000*m,时，其接地电阻不得大于,20,。,安全防范系统的电源线、信号线经过不同防雷区的界面处，宜安装电涌保护器；系统的重要设备安装电涌保护器。电涌保护器接地端和防雷接地装置应作等电位连接。,等电位连接应采用铜质线，其截面积应不少于,16mm,.,监控中心内设置接地汇集环或汇集排，汇集环或汇集排宜采用,裸铜线，其截面积不应小于,35 mm,。,安防系统的基础支持,-,防雷,防雷,应按现行国家标准,建筑物防雷设计规范,GB 50057,的要求设置避雷保护装置。,建于建筑物内的安全防范系统，其防雷设计按,建筑物电子信息系统防雷技术规范,GB 50343,的要求。,应采用等电位连接与共用接地系统的设计原则。,高风险防护对象的安全防范系统的电源系统、信号传输线路、天线馈线以及进入监控室的架空电缆入室端均应采取防雷电感应过电压、过电流的保护措施。,安防系统的基础支持,防雷,本规范提出的安全防范系统应采用,“,联合接地与等电位连接,”,的防雷设计思想，是根据信息系统的雷电防护要求而提出的。系统的接地采用,“,一点接地方式,”,，是为了避免由于接地电位差而引人的交流杂波等的干扰。目前建筑物受到多重因素限制，很少采用专用接地装置，较多采用建筑物基础钢筋网作为综合接地网。整个建筑接地、防雷接地及各种系统设备接地大多接在综合接地网上。由于钢筋网的接地电阻比较小（一般在,0.5,左右），大多能满足设计要求。,有关防雷,安防系统的核心,监控中心,监控中心应设置为禁区，应有保证自身安全的防护措施和进行内外联络的通讯手段，并应设置报警装置和留有向上一级接警中心的通信接口。,监控中心的面积不宜小于,20m,，应有保证值班人员正常工作的相应辅助设施。,监控中心室内地面应防静电；门的宽度不应小于,0.9m,，高度不应小于,2.1m,。,控制台正面与墙的净距离不应小于,1.2m,，侧面与墙或其他设备的净距离，在主要走道不应小于,1.5m,，在次要走道不应小于,0.8m,。,机架背面和侧面与墙的净距离不应小于,0.8m,。,安防系统的核心,监控中心,室内的电缆、控制线的敷设宜设置在地槽；当不设置地槽时，也可敷设在电缆架槽、电缆走廊、墙上槽板内，或采用活动地板。,根据机架、机柜、控制台等设备的相应设置，应设置电缆槽和进线孔，槽的高度和宽度应满足敷设电缆的容量和电缆弯曲半径的要求。,由摄像机配置的数量决定监视器的数量。,由是否用解码器决定控制台输出控制命令的方式。,由传输方式决定控制台上是否应加装附加设备。,由传输距离决定是否采用远端视频切换方式，并由此决定控制台的切换方式以及对远端切换的控制方式。,系统设计方案及系统功能；,系统的框图；,器材平面布防图及防护范围；,中央控制室的布局控制功能；,主要器材的性能、特点以及配套清单；,管线的敷设；,工程费用概算和工期。,建设方提供的设计任务书；,系统的技术设计报告；,系统图及工作原理；,中心控制设备的选型及主要性能、指标；,设备、材料清单。,探测器布防平面图、中心设备布置图、,系统及分系统连接图；,管线及管线敷设图；,设备、器材安装要求和安装图。,系统使用、操作手册；,系统的维修手册；,计算机程序说明；,工程费用预算书。,初步设计,技术设计,施工图设计,操作和维修说明书,文档编写,与图纸绘制,文档编写,与图纸绘制,操作和维修说明书,(1),系统使用、操作手册，说明系统各部分的监视要求、防范区域、报警顺序、流程和功能以及使用操作方法。,(2),系统的维修手册，表明系统故障多发部位，以及出现相应现象的判断方法和维修措施。,(3),计算机程序说明，包括防范系统设防、撤防以及其它相关程序的编写和修正。,文档编写,与图纸绘制,(4),工程费用预算书。根据公安部颁发的安全防范工程费用的概预算编制方法，编写工程预算书，预算书含以下内容：,器材预算；,设计、施工费预算；,系统维护、修理费预算；,工程验收费用预算。,文档编写,与图纸绘制,操作和维修说明书,文档编写与,图纸绘制,为了提高防范系统工程的工程质量，必须首先做好安防报警系统施工图的设计和绘制。,施工图的设计必须与有关专业密切配合，做好动力的预留和管线的预埋与预留，以保证以后能顺利穿线盒系统调试。,绘制图纸要求主次分明，应突出线路敷设，电器元件等为中实现，建筑轮廓为细实线，凡建筑平面的主要房间，应表示房间名称，并要绘出轴线标号。,各类有关的防范区域应根据平面图明显标出，以检查防范的方法以及区域是否符合设计要求。探测器布置的位置力求准确，墙面或吊顶上安装的器件要标出距地面的高度。,相同的平面，相同的防范要求，可只绘制一层或单元一层平面，局部不同时，应按轴线绘制局部平面图。,比例尺的规定：凡在平面图上绘制多种设备，而数量又较多时，宜采用,1:100,。但面积很大，设备又较少，能表达清楚的话可采用,1:200,。,文档编写与,图纸绘制,文档编写与,图纸绘制,1,、设计图纸的规定,1,）、系统总平面图,标出防范系统在总建筑图中的位置，标出监控范围、控制室的位置、传输线的走向、系统的接地等。,2,）、每层、每分部的平面图,确定探测器安装位置，注明标号，确立传输线的走向、管线数量、管线埋设方法以及标高。有可能的话绘出探测器的探测区域或范围。,文档编写与,图纸绘制,3,）、安全防范系统图,确定完成安防任务的设备和器材的相互联系，确定探测器的性能、数量以及安装的位置；,确定控制器的功能、容量；,确定所有主要设备以满足订货要求。,文档编写与,图纸绘制,文档编写与,图纸绘制,2,、绘制标准,绘制图纸的线条粗细原则是，以细线绘制建筑平面，以粗线绘制电气线路，以突出线路图例符号为主，建筑轮廓为此。,1,）有关安全防范工程所用图例及代号，均应按现行的国家标准或部颁标准执行。,2,）各计量单位的中文名称及代号，一律照国务院发布的,关于在我国统一实行法定计量单位的命令,、,中华人民共和国法定计量单位,以及,在全国推行我国法定计量单位的意见,等文件规定执行。,文档编写与,图纸绘制,基本幅面代号,0,1,2,3,4,b*L,841*1189,594*841,420*594,297*420,297*210,C,10,5,A,25,3,）所有设计图纸的幅面均须符合下列规定：,文档编写与,图纸绘制,文档编写与,图纸绘制,6,）图纸上的所有字体，包括各种符号、字母代号、尺寸数字及文字说明，一般用黑墨书写；各种字体应从左向右横向书写。,所有字体高度一般以,4mm,为宜。必要时数字尺寸可稍小，但不得小于,2.5mm,。,字体必须书写端正，排列整齐，笔画清楚，字体宜为仿宋。,文字说明需用编排号时，如下图所示次序排列：,表示分数时不得将数字与中文文字混合。,小数数字前，应加上定位的,“,0,”,。,文档编写与,图纸绘制,一、二、三,1,、,2,、,3,（,1,）、（,2,）、（,3,）,、,a,、,b,、,c,文档编写与,图纸绘制,画点划线时首末两端为线段，点划线与点划线相交时应交于线段处。虚线的各线段应保持长短一致。采用直线折断的折断线必须经过全部被折断的图面，折断符号应画在被折断的图面以内，圆形的构件应采用曲线折断。,7,）制图中实线、点划线、虚线等各种线条一般区分为粗、中粗、细三种，折断线、波浪线一般为细线。,文档编写与,图纸绘制,文档编写与,图纸绘制,3,、设计图纸的标注,1,）平面图结构曲角变化复杂，应用细线标注轴线编号。建筑轮廓不应过粗，标注位置应适当选择，不要过度集中。平面图上不同电压线路并列时，应以粗细线严格分清，并分别标注清楚。,2,）引进电源线路，在平面图进线口附近应标明相别、电压级别、导线规格型号、根数、保护管类别、管径及安装高度。,文档编写与,图纸绘制,3,）各种管型的标注如下：,金属管一律用,“,G,”,表示，管径均按公称直径：,15,、,20,、,25,、,32,、,40,、,50,、,70,、,80,、,100,；,硬质塑料管用,“,VG,”,表示，管径为,16,、,20,、,25,、,32,、,40,、,50,、,63,、,75,、,100,；,半硬塑料管用,“,SG,”,表示，管径为,16,、,20,、,25,、,30,、,40,、,50,；,软塑料管（绝缘套管）用,“,RG,”,表示，管径为,11,、,13,、,20,、,25,、,32,、,40,、,50,、,80,、,100,；,PVC,波纹管用,“,BG,”,表示，管径为,11,、,13,、,20,、,25,、,32,、,40,、,50,、,80,、,100.,
