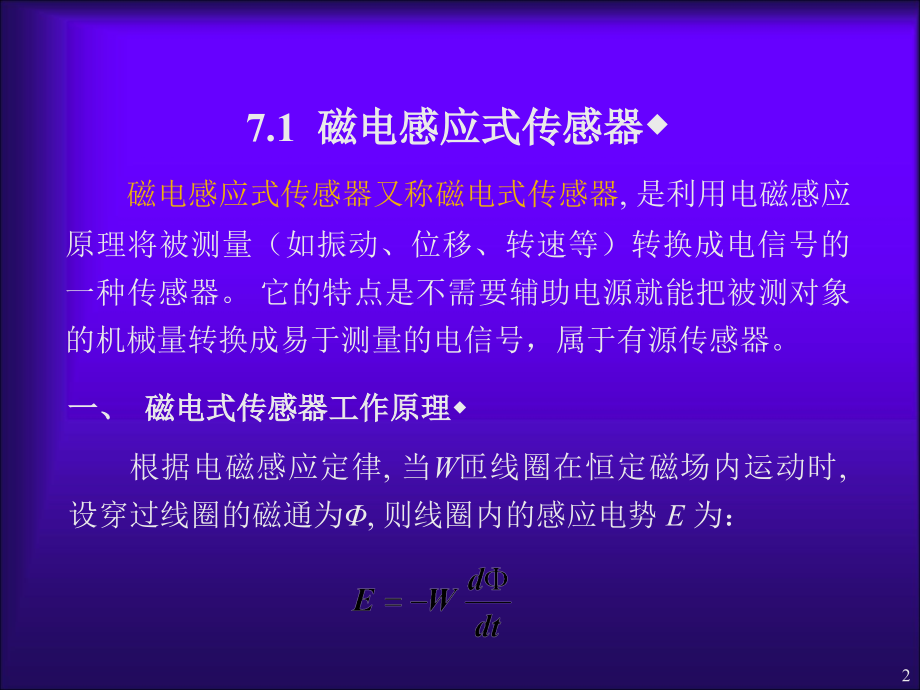

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,7,章 磁电式传感器,7.1,磁电感应式传感器,7.2,霍尔式传感器,第,7,章 磁电式传感器,返回主目录,通过磁电作用将被测量转换成电动势信号的设备称作电磁式传感器，常用的有,磁电感应式,和,霍尔式,两种。,1,7.1,磁电感应式传感器,磁电感应式传感器又称磁电式传感器,是利用电磁感应原理将被测量（如振动、位移、转速等）转换成电信号的一种传感器。它的特点是不需要辅助电源就能把被测对象的机械量转换成易于测量的电信号，属于有源传感器。,一、磁电式传感器工作原理,根据电磁感应定律,当,W,匝线圈在恒定磁场内运动时,设穿过线圈的磁通为,则线圈内的感应电势,E,为：,2,磁电式传感器有,变磁通式,和,恒磁通式,两种结构。,1.,变磁通式磁电传感器,变磁通式磁电传感器，主要用来测量旋转物体的角速度。它又分为,开磁路,和,闭磁路,两种：,图,7 1(a),为开磁路变磁通式：线圈、磁铁静止不动,测量齿轮安装在被测旋转体上,随之一起转动。每转动一个齿,齿的凹凸引起磁路磁阻变化一次,磁通也就变化一次,线圈中产生感应电势,其变化频率等于被测转速与测量齿轮齿数的乘积（,即,f=nZ/60,),。这种传感器结构简单,但输出信号较小,且因高速轴上加装齿轮较危险而不宜测量高转速。,。,3,图,7-1(b),为闭磁路变磁通式,它由装在转轴上的内齿轮和外齿轮、永久磁铁和感应线圈组成,内外齿轮齿数相同。当转轴连接到被测转轴上时,外齿轮不动,内齿轮随被测轴而转动，内、外齿轮的相对转动使气隙磁阻产生周期性变化,从而引起磁路中磁通的变化,使线圈内产生周期性变化的感生电动势。显然，感应电势的频率与被测转速成正比。,4,2.,恒磁通式磁电传感器,图,7-2,为恒磁通式磁电传感器。它的磁路系统产生恒定的直流磁场,磁路中的工作气隙固定不变,因而气隙中磁通也是恒定不变的。其运动部件可以是线圈（动圈式）,也可以是磁铁（动铁式）,动圈式（,图,7-2,（,a,）,）和动铁式（,图,7-2(b),）的工作原理是完全相同的。当壳体随被测振动体一起振动时,由于弹簧较软,运动部件质量相对较大。,当振动频率足够高（远大于传感器固有频率）时,运动部件惯性很大,来不及随振动体一起振动,近乎静止不动,振动能量几乎全被弹簧吸收,永久磁铁与线圈之间的相对运动速度接近于振动体振动速度,磁铁与线圈的相对运动切割磁力线,从而产生感应电势。,5,式中：,B,工作气隙磁感应强度,;,L,每匝线圈平均长度,;,W,线圈在工作气隙磁场中的匝数,;,v,相对运动速度。,由此可知，只要测出感应电动势,E,，就可知物体运动的速度。,(7-2),根据电磁感应定律，,W,匝线圈切割磁力线产生的感应电动势为,6,二、磁电式传感器基本特性,当测量电路接入磁电传感器电路时（见下图）,磁电传感器的输出电流,I,0,为,式中：,R,f,测量电路输入电阻,;,R,线圈等效电阻。,（,7-3,）,而传感器的输出电压,E,R,R,f,I,0,U,0,传感器,7,当传感器的工作温度发生变化或受到外界磁场干扰、机械振动或冲击时,其灵敏度将发生变化而产生测量误差。其,相对误差,为,1.,传感器的电流灵敏度为,(7-4),2.,传感器的电压灵敏度为,(7-6),（,7-7,）,8,3.,非线性误差,磁电式传感器产生非线性误差的主要原因是,:,由于传感器线圈内有电流,I,流过时,将产生一定的交变磁通,I,此交变磁通叠加在永久磁铁所产生的工作磁通上,使恒定的气隙磁通变化而造成的,如图,7-3,所示,。,显然，当传感器线圈向上运动时,产生的感生电流,I,形成的附加磁通,I,方向与原工作磁通,方向相反,减弱了原工作磁场的作用。当传感器线圈向下运动时,产生的感生电流,I,形成的附加磁通,I,方向与原工作磁通,方向相同,增加了原工作磁场的作用。,其结果是,线圈运动速度方向不同,传感器的灵敏度就具有不同的数值。,9,为补偿上述附加磁场干扰,可在传感器中加入补偿线圈,如,图,7-2,（,a,）所示,。在补偿线圈中通以经放大,K,倍的电流,适当选择补偿线圈参数,可使其产生的交变磁通与传感线圈本身所产生的交变磁通互相抵消,从而达到补偿的目的。,*4.,温度误差,实验证明，当温度变化时,式（,7-7,）中,右边三项都不为零。对铜线而言，每摄氏度变化量为,dL/L,0.16710,-4,dR/R,0.4310,-2,而,dB/B,每摄氏度的变化量取决于永久磁铁的磁性材料。对铝镍钴永久磁合金,dB/B,-0.0210,-2,这样由式,(7-7),可得近似值,:,10,这一数值是很可观的,所以需要进行温度补偿。补偿通常采用,热磁分流器,。热磁分流器由具有很大,负温度系数,的特殊磁性材料做成。它在正常工作温度下已将空气隙磁通分路掉一小部分。当温度升高时,热磁分流器的磁导率显著下降,经它分流掉的磁通占总磁通的比例较正常工作温度下显著降低,从而保持空气隙的工作磁通不随温度变化,维持传感器灵敏度为常数。,(7-8),11,三、磁电式传感器的测量电路,磁电式传感器直接输出感应电势,且传感器通常具有较高的灵敏度,所以一般不需要高增益放大器。,但磁电式传感器是速度传感器,若要获取被测位移或加速度信号,则需要配用积分或微分电路,。图,7-4,为一般测量电路方框图,v,s,a,12,四、磁电式传感器的应用,1.,动圈式振动速度传感器,图,7-5,是动圈式振动速度传感器结构示意图。其结构主要由钢制圆形外壳制成,里面用铝支架将圆柱形永久磁铁与外壳固定成一体,永久磁铁中间有一小孔,穿过小孔的芯轴两端架起线圈和阻尼环,芯轴两端通过圆形膜片支撑架空且与外壳相连。,13,14,工作时,传感器与被测物体刚性连接,当物体振动时,传感器外壳和永久磁铁随之振动,而架空的芯轴、线圈和阻尼环因惯性而不随之振动。因而,磁路空气隙中的线圈切割磁力线而产生正比于振动速度的感应电动势,线圈的输出通过引线输出到测量电路。该传感器测量的是振动速度参数,若在测量电路中接入积分电路,则输出电势与位移成正比,;,若在测量电路中接入微分电路,则其输出与加速度成正比。,15,2.,磁电式扭矩传感器,图,7-6,是磁电式扭矩传感器的工作原理图。在驱动源和负载之间的扭转轴的两侧安装有齿形圆盘,它们旁边装有相应的两个磁电传感器。磁电传感器的结构见,图,7-7,所示,。传感器的检测元件部分由永久磁场、感应线圈和铁芯组成。永久磁铁产生的磁力线与齿形圆盘交链。当齿形圆盘旋转时,圆盘齿凸凹引起磁路气隙的变化,于是磁通量也发生变化,在线圈中感应出交流电压,其频率等于圆盘上齿数与转数乘积。,当扭矩作用在扭转轴上时,两个磁电传感器输出的感应电压,u,1,和,u,2,存在相位差。这个相位差与扭转轴的扭转角成正比。这样传感器就可以把扭矩引起的扭转角转换成相位差的电信号。,16,17,18,7.2,霍尔式传感器,霍尔传感器是基于霍尔效应的一种传感器,。它广泛用于电磁、压力、加速度、振动等方面的测量。,一、霍尔效应及霍尔元件,1.,霍尔效,置于磁场中的静止载流导体,当它的电流方向与磁场方向不一致时,载流导体上平行于电流和磁场方向上的两个面之间便产生电动势,这种现象称,霍尔效应,。该电势称霍尔电势。如下图,7 8,所示。,19,+,-,l,b,d,I,v,f,L,f,e,B,E,H,e,图,7-8,霍尔效应原理图,20,如上图,7-8,所示,在垂直于外磁场,B,的方向上放置一导电板,导电板通以电流,I,方向如图所示。导电板中的电流是金属中自由电子在电场作用下的定向运动。此时,每个电子受洛仑磁力,f,L,为,其,f,L,大小为,f,L,=eBv,（,7-9,）,式中,:,e,电子电荷,;,v,电子运动平均速度,;,B,磁场的磁感应强度。,21,式中,U,H,为电位差。,霍尔电场的出现,使定向运动的电子除了受洛仑磁力作用外,还受到霍尔电场的作用力,其大小为,f,e,=eE,H,，此力阻止电荷继续积累。随着内、外侧积累电荷的增加,霍尔电场也增加,电子受到的电场力也增加,当电子所受洛仑磁力与霍尔电场作用力大小相等时，即,f,e,=f,L,由于,f,L,的作用,结果使金属导电板内侧面上积累负电荷（电子）,而外侧面上积累了正电荷,从而形成了附加内电场,E,H,称霍尔电场,该电场强度为,（,7-10,）,22,eE,H,=evB,（,7-11,）,则,E,H,=vB,（,7-12,）,由于此两个力方向相反，使电荷不再向两侧面积累,达到动态平衡状态。,若金属导电板单位体积内电子数为,n,电子定向运动平均速度为,v,，,则激励电流,I=nevbd,（,7-14,）,（,7-13,）,即,23,式中令,R,H,=1/,（,ne,）,称之为霍尔常数,其大小取决于导体载流子密度，则,式中,K,H,=R,H,/d,称为霍尔片的灵敏度,。,注：式,(7,16),是把霍尔片的长度,l,看作无限大得出的，实际上霍尔片总有一定的长宽比，只有当,l/b,2,时，式,(7,16),才成立。实际设计时，取,l/b,=2,已足以。,并制成薄片形状。,将上式代入式（,7-10,）得,（,7-15,）,（,7-16,）,24,对霍尔片材料的要求,希望有较大的霍尔常数,R,H,霍尔元件激励极间电阻,R=l/,（,bd,）,同时,R=U/I=El/I=El/,（,nevbd,）,其中,U,为加在霍尔元件两端的激励电压，,E,为霍尔元件激励极间内电场，,v,为电子移动的平均速度。设,=v/E,，,则,称作电子迁移率,。,由,(7-17),解得,R,H,=,（,7-18,）,从式（,7-18,）可知,霍尔常数等于霍尔片材料的电阻率与电子迁移率,的乘积,。,若要霍尔效应强,则,R,H,值大,因此要求霍尔片材料有较大的电阻率和载流子迁移率。,25,一般金属材料载流子迁移率很高,但电阻率很小,;,而绝缘材料电阻率极高,但载流子迁移率极低。,故只有半导体材料适于制造霍尔片,。目前常用的霍尔元件材料有,:,锗、硅、砷化铟、锑化铟等半导体材料。其中,N,型锗容易加工制造,其霍尔系数、温度性能和线性度都较好。,N,型硅的线性度最好,其霍尔系数、温度性能同,N,型锗相近。锑化铟对温度最敏感,尤其在低温范围内温度系数大,但在室温时其霍尔系数较大。砷化铟的霍尔系数较小,温度系数也较小,输出特性线性度好。下表,7-1,为常用国产霍尔元件的技术参数。,26,27,28,2.,霍尔元件基本结构,霍尔元件的结构很简单,它由霍尔片、引线和壳体组成,如下图,7-9(a),所示。,霍尔片是一块矩形半导体单晶薄片，其几何尺寸为,840.2/mm,3,。并引出四个引线。其中,1,、,1,两根引线加激励电压或电流，称为激励电极；,2,、,2,引线为霍尔输出引线，称为霍尔电极,。,霍尔元件壳体由非导磁金属、陶瓷或环氧树脂封装而成。在电路中霍尔元件可用两种符号表示，如下图,7-9(b),所示。,29,激励电极,霍尔电极,1,1,2,2,30,3.,霍尔元件基本特性,1,）额定激励电流和最大允许激励电流,当霍尔元件自身温升,10,时所流过的激励电流称为,额定激励电流,。以元件允许最大温升为限制所对应的激励电流称为,最大允许激励电流,。,2,）输入电阻和输出电阻,激励电极间的电阻值称为,输入电阻,。霍尔电极输出电势对外电路来说相当于一个电压源,其电源内阻即为,输出电阻,。,以上电阻值是在磁感应强度为零且环境温度在,205,时确定的。,31,3,）不等位电势和不等位电阻,当霍尔元件的激励电流为,I,时,若元件所处位置磁感应强度为零,则它的霍尔电势应该为零,但实际不为零。这时测得的空载霍尔电势称不等位电势,U,0,。,产生它的主要原因是霍尔电极安装位置不对称或不在同一等位面上造成的,。如下图所示：,A,B,C,D,I,不等位电势示意图,U,0,不等位电势也可用不等位电阻,r,0,表示，即,（,7-19,）,32,由上式（,7-19,）可以看出,不等位电势,U,0,就是激励电流流经不等位电阻,r,0,所产生的电压。,4.,霍尔元件不等位电势补偿,不等位电势与霍尔电势具有相同的数量级,有时甚至超过霍尔电势,而实用中要消除不等位电势是极其困难的,因而必须采用补偿的方法。由于不等位电势与不等位电阻是一致的,分析不等位电势时，可以把霍尔元件等效为一个电桥，用分析电桥平衡的方法来找到不等位电势的补偿方法。霍尔元件的等效电路如下图所示：,33,理想情况下,霍尔电极,A,、,B,处于同一等位面上，,R,1,=R,2,=R,3,=R,4,电桥平衡，电势为零。实际上,由于霍尔电极,A,、,B,不处于同一等位面上，故此四个电阻值不相等,则电桥不平衡。,为使其达到平衡，可在阻值较大的桥臂上并联电阻（如下图,7-10,（,a,）所示）,或在两个桥臂上同时并联电阻（如下图,7,10,（,b,）所示）。使不等位电势位零。,其中,A,、,B,为霍尔电极,C,、,D,为激励电极,电极分布电阻分别用,R,1,、,R,2,、,R,3,、,R,4,表示。,R,1,R,2,R,3,R,4,A,B,C,D,霍尔元件等效电路,34,35,5.,霍尔元件温度补偿,霍尔元件是采用半导体材料制成的,因此它的许多参数都具有较大的温度系数。当温度变化时，就使霍尔元件产生温度误差。减小霍尔元件温度误差的常用方法有：,用温度系数小的元件或采用恒温措施；,采用恒流源供电（由,U,H,=K,H,IB,可看出）；,电阻分流法；,(,电路如图,7-11,所示,）,除此之外，由于霍尔元件的灵敏系数,K,H,也是温度的函数，它随温度的变化也引起霍尔电势的变化。,36,一般来说，霍尔元件的灵敏度系数与温度的关系可写成,K,H,=K,H,0,（,1,+T,）,（,7-20,）,式中：,K,H,0,温度,T,0,时的,K,H,值,;,T=T-T,0,温度变化量,;,霍尔电势温度系数。一般有,0,从,U,H,=K,H,I,H,B,可以看出，当温度升高,T,时，,K,H,增加（,1+,T,）倍。如果与此同时，让激励电流,I,H,相应地减小,并能保持,K,H,I,H,乘积不变,也就抵消了灵敏系数,K,H,增加的影响。图,7-11,就是按此思路设计的一个既简单、补偿效果又较好的补偿电路。,37,I,p,I,H,R,p,I,s,U,0,图,7,11,恒流源温度补偿电路,电路中用一个分流电阻,R,p,与霍尔元件的激励电极相并联。当霍尔元件的输入电阻随温度升高而增加时,旁路分流电阻,R,p,自动地加强分流,减少了霍尔元件的激励电流,I,H,从而达到补偿的目的。,38,在图,7-11,所示的温度补偿电路中,设初始温度为,T,0,霍尔元件输入电阻为,R,i0,灵敏系数为,K,H,0,分流电阻为,R,p,0,根据分流概念得,当温度升至,T,时,电路中各参数变为,（,7-21,）,R,i,=R,i0,（,1+T,）,（,7-22,）,R,p,=R,p0,（,1+T,）,（,7-23,）,式中：,霍尔元件输入电阻温度系数,;,分流电阻温度系数。,39,则,虽然温度升高,T,为使霍尔电势不变,补偿电路必须满足温升前、后的霍尔电势不变,即,U,H,0,=U,H,K,H,0,I,H,0,B=K,H,I,H,B,（,7-25,）,则 ,K,H,0,I,H,0,=K,H,I,H,（,7-26,）,（,7-24,）,40,将式（,7-20,）、（,7-21,）、（,7-24,）代入上式,经整理并略去,(T),2,高次项后得,当霍尔元件选定后,它的输入电阻,R,i0,和温度系数,及霍尔电势温度系数,是确定值。由式（,7-27,）,即可计算出分流电阻,R,p,0,及所需的温度系数,值,。为了满足,R,p,0,及,两个条件,分流电阻可取温度系数不同的两种电阻的串、并联组合,这样虽然麻烦但效果很好。,（,7-27,）,41,二、霍尔式传感器的应用,1.,霍尔式微位移传感器,下,图,7-12,给出了一些霍尔式位移传感器的工作原理图。图（,a,）是磁场强度相同的两块永久磁铁,同极性相对地放置,霍尔元件处在两块磁铁的中间。由于磁铁中间的磁感应强度,B=0,因此霍尔元件输出的霍尔电势,U,H,也等于零,此时位移,x=0,。若霍尔元件在两磁铁中产生相对位移,霍尔元件感受到的磁感应强度也随之改变,这时,UH,不为零,其量值大小反映出霍尔元件与磁铁之间相对位置的变化量,这种结构的传感器,其动态范围可达,5 mm,分辨率为,0.001mm,。,42,43,图（,b,）所示是一种结构简单的霍尔位移传感器,由一块永久磁铁组成磁路的传感器,在,x=0,时,霍尔电压不等于零。图（,c,）是一个由两个结构相同的磁路组成的霍尔式位移传感器,为了获得较好的线性分布,在磁极端面装有极靴,霍尔元件调整好初始位置时,可以使霍尔电压,UH=0,。,这种传感器灵敏度很高,但它所能检测的位移量较小,适合于微位移量及振动的测量。,44,2.,霍尔式转速传感器,下,图,7-13,是几种不同结构的霍尔式转速传感器。磁性转盘的输入轴与被测转轴相连,当被测转轴转动时,磁性转盘随之转动,固定在磁性转盘附近的霍尔传感器便可在每一个小磁铁通过时产生一个相应的脉冲,检测出单位时间的脉冲数,便可知被测转速。磁性转盘上小磁铁数目的多少决定了传感器测量转速的分辨率。,45,46,3.,霍尔计数装置,霍尔开关传感器,SL3501,是具有较高灵敏度的集成霍尔元件,能感受到很小的磁场变化,因而可对黑色金属零件进行计数检测。下,图,7-14,是对钢球进行计数的工作示意图和电路图当钢球通过霍尔开关传感器时,传感器可输出峰值,20mV,的脉冲电压,该电压经运算放大器,A,（,A741,）放大后,驱动半导体三极管,V,T,（,2N5812,）工作,V,T,输出端便可接计数器进行计数,并由显示器显示检测数值。,作业：,P126 7,1,；,7,4,47,48,课间休息,49,50,51,52,
