CC-Link培训课件.ppt

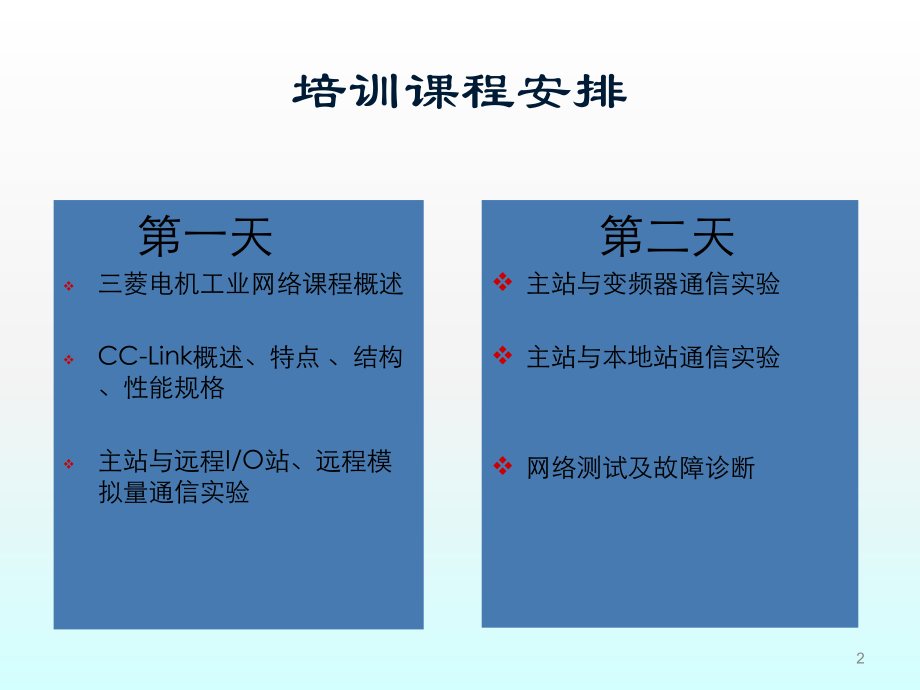

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Copyright,2012,三菱电机自动化（,中国）有限公司,All Rights Reserved,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,Copyright,2012,三菱电机自动化（,中国）有限公司,All Rights Reserved,现场总线,CC-Link,进阶课程（,Q PLC,）培训,1,培训课程安排,第一天,三菱电机工业网络课程概述,CC-Link,概述、特点、结构、性能规格,主站与远程,I/O,站、远程模拟量通信实验,第二天,主站与变频器通信实验,主站与本地站通信实验,网络测试及故障诊断,2,Q,系列,Cc-Link,网络培训课程主要内容,1,、,Q,系列,CC-Link,网络概述,2,、,Q,系列,CC-Link,网络兼容产品,3,、,CC-Link,总线网络布线说明,4,、,CC-Link,总线网络数据刷新说明,5,、,CC-Link,总线网络的参数设置,6,、,CC-Link,总线网络的编程,7,、,CC-Link,总线网络的实验,8,、,CC-Link,总线网络的故障诊断,9,、,CC-Link,总线网络的功能说明,3,先进的开放式现场总线,卓越的控制与通信网络,Control&Communication Link,4,协议种类,高速高可靠性,Year 2000,实现在产品流水线的小规模离散量的控制或在设备中的控制板和装置省配线,省配线功能,Year 2002,可使用在要求大规模的数据信息交换的现场，比如半导体加工制造仪器和控制仪器,发送和接受的数据量扩大,8,倍,Year 2003,Year 2007,Year 2006,5,6,省配线带来的功效,CC-Link,显著地减少了当今复杂生产线上所需的控制线缆和电源线缆的数量。它减少了配线和安装的费用，使完成配线所需的工作量减少并极大改善了维护工作。,7,最大距离,现场总线,最大距离,CC-Link,1200,米（,156Kbps,）,Profibus DP,1200,米（,9.6Kbps,）,DeviceNet,500,米（,125Kbps,）,Modbus Plus,450,米（,38.4Kbps,）,工业网络往往需要更长的距离。限制网络长度的因素主要是媒介损失、电气噪声和媒介的传播延迟,8,还需要考虑的其它因素,现场总线,最大数据长度,最大链接点数,实时扫描,CC-Link,M-S:150,字节,S-M:34,字节,2048 I/O 512,字,4ms,（,2048 I/O 10Mbps,）,Profibus DP,32,字节,512 I/O,7ms,（,512 I/O 12Mbps,）,DeviceNet,8,字节,2048 I/O,7ms,（,63,个设备）,Modbus Plus,无限制,无限制,无限制,9,工程师需要从多个角度综合进行选择最终性能是决定最好方案的关键因素,CC-Link,、,CC-Link/LT,、,CC-Link Safety,和,CC-Link IE,能够覆盖工厂网络所需的多个网络层次，满足工程师对于不同网络层次的需求,CC-Link,的高速度、大容量以及较多的节点数和较长的网络传输距离能够满足工程师对于应用的不同需求,10,汽车工业,CC-Link,已经在本地化工厂（长安福特，北京现代，天津丰田）作了大力应用,电子工业,CC-Link,已经在电子部品生产厂商中做了大力应用，包括,LCD,制造商,公共事业工业,CC-Link,用在如机场，地铁，广场和健身房众多的公共事业中,半导体工业,CC-Link,由于已经获得,SEMI,认证,得到了广大半导体设备生产商的支持,建筑工业,在很多建筑中采用，包括浙江日报大楼和政东邮局办公楼,*,CC-Link,也在印刷，纺织，石油，钢铁，橡胶，烟草和水处理等工业中做了大量应用,CC-Link,在中国主要应用的实例,11,CC-Link,的特点,12,CC-Link,的特点,13,CC-Link,的特点,14,CC-Link,的特点,15,CC-Link,的特点,16,CC-Link,的特点,17,CC-Link,的特点,18,CC-Link,的特点,19,CC-Link,的特点,20,CC-Link,的结构,21,CC-Link,的结构,22,CC-Link,的结构,23,CC-Link,的连接方式,采用总线连接,24,CC-Link,的连接方式,采用,T,型分支连接,25,CC-Link,的性能规格,26,可以将总共,64,个远程,I/O,站，远程设备站，本地站或智能设备站连接到一个单独的主站,但是，需要满足下列条件：,CC-Link,的性能规格,27,CC-Link Ver1.1与CC-Link Ver2.0的主要区别,28,CC-Link,的性能规格,29,CC-Link,的性能规格,30,CC-Link,的性能规格,31,CC-Link,的性能规格,32,CC-Link,的性能规格,33,CC-Link,电缆的性能规格,34,CC-Link,电缆的长度,35,CC-Link,专用电缆的连接,CC-Link,专用电缆的连接,36,CC-Link,模块的介绍,37,CPU,与,CC-Link,模块的数据传送,38,输入输出信号,39,输入输出信号,40,缓冲存储器,41,缓冲存储器,42,缓冲存储器,43,缓冲存储器,44,缓冲存储器,45,主站与从站之间的数据刷新,1,远程,I/O,站通信,2,远程设备站通信,3,本地站通信,（,1,）循环传输,（,2,）瞬时传输,4,智能设备站通信,（,1,）循环传输,（,2,）瞬时传输,46,与,远程,I/O,站通信原理,47,远程,I/O,模块选型,48,49,50,51,52,与,远程设备站通信原理,53,其他远程模块,54,55,与,本地站通信原理,56,与,本地站通信原理,57,与,智能设备站通信原理,58,与,智能设备站通信原理（循环传输）,59,与,智能设备站通信原理（瞬时传输）,60,实验一：主站与远程,I/O,站之间的通信,61,实验一：主站与远程,I/O,站之间的通信,62,AJ65SBTB1-8T,63,实验一：主站与远程,I/O,站之间的通信,64,实验一：主站与远程,I/O,站之间的通信,65,实验一：主站与远程,I/O,站之间的通信,66,实验一：主站与远程,I/O,站之间的通信,注：每个站占用,32,点,RX,和,32,点,RY,，,4,点,RWw,和,4,点,RWr,。,67,实验二：主站与远程,DA,转换模块之间的通信,68,AJ65SBT-62DA,通信接线端子,本地输出接线端子,站号、波特率设置,指示灯,69,模拟量、数字量对应关系,电压输出对应,电流,输出,对应,70,AJ65SBT-62DA,网络软元件,位软元件,RX,、,RY,一览表,71,AJ65SBT-62DA,字软元件,RWw,、,RWr,一览表,72,初始化过程,73,相关程序,74,实验二：主站与远程,DA,转换模块之间的通信,75,实验二：主站与远程,DA,转换模块之间的通信,76,实验三：主站与变频器,(A700),之间的通信,77,实验三：主站与变频器,(A700),之间的通信,78,实验三：主站与变频器,(A700),之间的通信,79,实验三：主站与变频器,(A700),之间的通信,80,实验三：主站与变频器,(A700),之间的通信,81,实验三：主站与变频器,(A700),之间的通信,注：每个站占用,32,点,RX,和,32,点,RY,。,82,实验三：主站与变频器,(A700),之间的通信,注：每个站占用,4,点,RWw,和,4,点,RWr,。,83,CC-LINK,网络测试与维护,84,CC-LINK,网络测试与维护,85,CC-LINK,网络测试与维护,86,CC-LINK,网络测试与维护,87,CC-LINK,网络测试与维护,88,SB,与,SW,用途,89,CC-Link Version 2,CC-Link Version 1,每个系统的最大链接点数,RX/RY,：,8192,点,RWw/RWr,：,2048,点,RX/RY:2048,点,RWw/RWr:,256,点,扩展循环设置,1,倍,2,倍,4,倍,8,倍,-,每个站的链接点数,占用,1,个站,RX/RY:32,点,RWw/Rwr:4,点,RX/RY:32,点,RWw/Rwr:8,点,RX/RY:64,点,RWw/Rwr:16,点,RX/RY:128,点,RWw/Rwr:32,点,RX/RY:32,点,RWw/RWr:4,点,占用,2,个站,RX/RY:64,点,RWw/Rwr:8,点,RX/RY:96,点,RWw/Rwr:16,点,RX/RY:192,点,RWw/Rwr:32,点,RX/RY:384,点,RWw/Rwr:64,点,RX/RY:64,点,RWw/RWr:8,点,占用,3,个站,RX/RY:96,点,RWw/Rwr:12,点,RX/RY:160,点,RWw/Rwr:24,点,RX/RY:320,点,RWw/Rwr:48,点,RX/RY:640,点,RWw/Rwr:96,点,RX/RY:96,点,RWw/RWr:12,点,占用,4,个站,RX/RY:128,点,RWw/Rwr:16,点,RX/RY:224,点,RWw/Rwr:32,点,RX/RY:448,点,RWw/Rwr:64,点,RX/RY:896,点,RWw/Rwr:128,点,RX/RY:128,点,RWw/RWr:16,点,CC-Link,网络的版本,2,说明,90,1,号站,2,号站,3,号站,4,号站,5,号站,1,号站,2,号站,3,号站,4,号站,5,号站,版本,1,兼容主站,版本,2,兼容主站,88,空余点数,8,空余点数,CC-Link,网络的版本,2,说明,91,92,
