量具使用培训全套课件.ppt

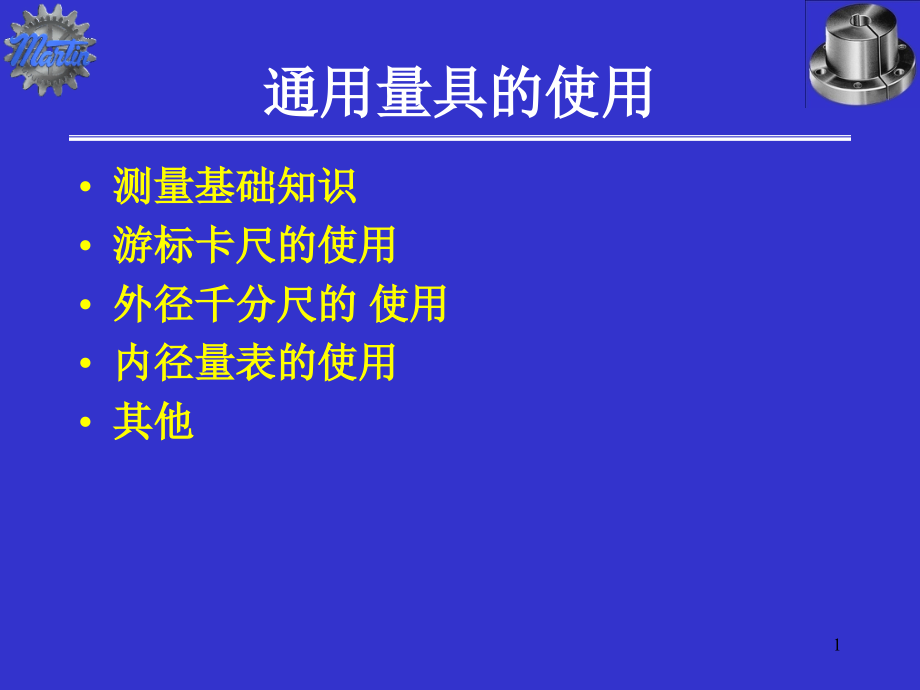

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,通用量具的使用,测量基础知识,游标卡尺的使用,外径千分尺的 使用,内径量表的使用,其他,1,测量基础知识,数据是通过测量获得的,对测量定义是：,测量是赋值给具体事物以表示他们之间关于特殊特性的关系。,赋值过程定义为测量过程。,赋予的值定义为测量值。,完整叙述是：用来对被测特性定量测量或定性评价的仪器或量具、标准、操作、夹具、软件、人员、环境和假设的集合，用来获得,测量结果,的整个过程称为测量过程或测量系统,2,长度量值的传递,量值传递是“将国家计量基准所复现的计量值，通过检定（或其它方法）传递给予下一等级的计量标准，并依次逐级传递到工作计量器具上，以保证被测对象的量值准确一致的方式”。,长度量值传递系统如图所示,:,上级计量机构,本公司计量室,工作计量器具,嘉定计量检测站,量块（长度类的）,车间里游标卡尺、千分尺等,3,在,GB/T9000“,质量管理和质量保证”系列标准中，对企业的测量设备（器具）提出了“溯源性”的要求，即测量结果必须具有能与国家计量基准或国际计量基准相联系的特性。,马丁公司内的量具校准与检定,4,测量误差,每一个物理量都是客观存在，在一定的条件下具有不以人的意志为转移的客观大小，人们将它称为该物理量的,真值,。进行测量是想要获得待测量的,真值,。然而测量要依据一定的理论或方法，使用一定的仪器，在一定的环境中，由具体的人进行。由于实验理论上存在着近似性，方法上难以很完善，实验仪器灵敏度和分辨能力有局限性，周围环境不稳定等因素的影响，待测量的真值 是不可能测得的，,测量结果,和被测量真值之间总会存在或多或少的偏差，这种偏差就叫做测量值的误差。,测量误差主要分为三大类：,系统误差,、,随机误差,、,粗大误差,。,5,误差产生的原因可归结为以下几方面。,1,、测量装置误差,2,、,环境误差,3,、测量方法误差,4,、人员误差,6,测量误差组成,测量误差,=,测量结果,-,真值,=,（测量结果,-,总体均值）,+,（总 体均值,-,真值）,=,随机误差,+,系统误差,7,示值误差,error of indication,计量器具指示的测量值与被测量值的实际值之差，称为示值误差。它是由于计量器具本身的各种误差所引起的。,本质上反映了测量仪器准确度的大小，即测量仪器给出接近于真值的响应的能力。,示值误差大，则其准确度低；示值误差小，则其准确度高。,8,通用量具示值误差表,各种通用量具允许误差,JJG,序号,检定规程代号,Standard code,量具名称,Equipment/gauge,测量范围,mm Measuring range,分度值,mmScale,允许误差,mmerrors excepted,1,JJG30-2002,游标卡尺,vernier caliper,0-150,0.02,0.02,2,150-200,0.03,3,200-300,0.04,4,300-500,0.05,5,500-1000,0.07,6,1000-1500,0.10,7,1500-2000,0.14,8,带表卡尺,dial caliper,0-150,0.02,0.02,9,150-200,0.03,10,200-300,0.04,11,数显卡尺,Electronic Digital caliper,150-200,0.01,0.03,12,200-300,0.04,13,300-500,0.05,14,500-1000,0.07,15,深度卡尺,caliper depth rule,150-200,0.02,0.03,16,200-300,0.04,9,误差处理,随机误差处理的基本方法是概率统计方法。处理的前提是系统误差可以忽略不计，或者其影响事先已被排除或事后肯定可予排除。一般认为，随机误差是无数未知因素对测量产生影响的结果，所以是,正态分布,的，这是,概率论,的,中心极限定理,的必然结果。,减小误差的方法,1,、选用精密的测量仪器,;,2,、多次测量取平均值,.,10,游标卡尺,11,游标卡尺的读数方法,以刻度值,0.02mm,的精密游标卡尺为例，读数方法，可分三步；,1),根据副尺零线以左的主尺上的最近刻度读出整毫米数；,2,）根据副尺零线以右与主尺上的刻度对准的刻线数乘上,0.02,读出小数；,3,）将上面整数和小数两部分加起来，即为总尺寸。,12,如上图所示，副尺,0,线所对主尺前面的刻度,64mm,，副尺,0,线后的第,9,条线与主尺的一条刻线对齐。副尺,0,线后的第,9,条线表示：,0.02x9=0.18mm,所以被测工件的尺寸为：,64+0.18=64.18mm,13,游标卡尺的使用方法,将量爪并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示：,14,游标卡尺的使用方法,15,游标卡尺的应用,游标卡尺作为一种常用量具，其可具体应用在以下这四个方面：,1,）测量工件宽度,2,）测量工件外径,3,）测量工件内径,4,）测量工件深度具体的这四个方面的测量方法请看下图：,16,游标卡尺的应用,17,使用注意事项,游标卡尺是比较精密的量具，使用时应注意如下事项：,1),使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺,0,线与主尺,0,线是否对齐,若未对齐,应根据原始误差修正测量读数,2),测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。且用力不能过大,以免卡脚变形或磨损,影响测量精度,3),读数时，视线要垂直于尺面，否则测量值不准确。,4),测量内径尺寸时，应轻轻摆动，以便找出最大值。,5),游标卡尺用完后，仔细擦净，抹上防护油，平放在合内。以防生锈或弯曲。,18,其他游标卡尺,19,带表卡尺,20,外径千分尺,尺架,测砧,测微螺杆,微分筒,固定套管,旋钮,测力装置,锁紧装置,隔热装置,21,外径千分尺的零位校准：,零位是否校准。,方法：,步骤一：松开锁紧装置，清除油污；,步骤二：确认测砧与测微螺杆间接触面清洗干净。,微分筒端面是否与固定套筒的零刻度线重合。,重合标志：微分筒端面与固定刻度零线重合，同时可动刻度零线与固定刻度水平横线重合。,不重合时的处理方法：先旋转旋钮，至螺杆快接近测砧时，旋转测力装置，当螺杆刚与测砧接触时会听到喀喀声，停止转动确认是否重全合。如仍不重合，送（品管）计测室处理。,22,外径千分尺的测量方法：,步骤一：将被测物擦干净，千分尺使用时轻拿轻放；,步骤二：松开千分尺锁紧装置，校准零位，转动旋钮，使测砧与测微螺杆之间的距离略大于被测物体；,步骤三：一只手拿千分尺的尺架，将待测物置于测砧与测微螺杆的端面之间，另一只手转动旋钮，当螺杆要接近物体时，改旋测力装置直至听到喀喀声后再轻轻转动,0.51,圈；,步骤四：旋紧锁紧装置（防止移动千分尺时螺杆转动），即可读数。,23,外径千分尺的读数：,先以微分筒的端面为准线，读出固定套管下刻度线的分度值；,再以固定套管上的水平横线作为读数准线，读出可动刻度上的分度值，读数时应估读到最小度的十分之一，即,0.001mm,；,如微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值；,如微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上,0.5mm,，再加上可动刻度的值。,24,外径千分尺的读数：,8.384mm,7.923mm,25,外径千分尺零误差的判定：,校准好的千分尺，当测微螺杆与测接触后，可动刻主上的零线与固定刻度上的水平横线应该是对齐的，如下图,1,所示；如果没有对齐，测量时就会产生零误差。如无法消除零误差，则应考虑它们对读数的影响。,1,）可动刻度的零线在水平横线上方，且第,x,条刻度线与横线对齐，即说明测量时的读数要比真实值小,x/100mm,，这种零误差叫做负零误差，如下图,2,所示。,2,）可动刻度的零线在水平横线下方，且第,y,条刻度与横线对齐，则说明测量时的读数要比真实值大,y/100mm,，这种误差叫正零误差，如下图,3,所示。,26,零值误差,图,1,图,2,图,3,无零误差,零误差：,-0.03mm,零误差：,+0.05mm,对存在零误差的千分尺，测量结果应等于读数减去零误差，即,物体直径,=,固定刻度读数,+,可动刻度读数,-,零误差值,27,外径千分尺的保养及保管,:,轻拿轻放；,将测砧、微分筒擦拭干净，避免切屑粉末、灰尘影响；,将测砧分开，拧紧固定螺丝，以免长时间接触而造成生锈；,测量结束，擦拭干净放入盒子内。,不得放在潮湿、温度变化大的地方。,28,内径量表,29,内径量表结构图,可换测头,弹簧,活动测头,杠杆,传动杆,百分表测杆,30,百分表,31,百分表刻度,32,内径量表测量在家两种,基本方法,33,内径量表测量在家两种,基本方法,34,使用前注意事项：,1.,检查测头是否松动,2.,测量杆的灵活性,3.,夹持架是否可靠,35,内径量表使用方法,1、根据被测孔径的基本尺寸选用相应的可换测量头,把百分表插入量表直管轴孔中,压缩百分表一圈,紧固。,选取并安装可换测头,紧固。,36,2,、调整活动测头和可换测头之间的距离使其比被测孔径的基本尺寸大,0.4,0.5,mm,之后用扳手将可换测头锁紧,用手压几下活动测头，百分表指针移动应平稳、灵活、无卡滞现象。然后对零，一手压活动测头，一手握住手柄，将测头放入环规内，使固定测头不动。在轴向平面左右摆动内径表架，找出最小读数即“拐点”。,37,3、按被测工件孔径的基本尺寸调整百分表刻度盘使百分表指针的返回点指向零位,外径千分尺,专用环规,A,、,选择校对环规或外径千分尺,.,用棉丝或软布把环规、固定测头擦净,B,、,转动百分表刻度盘，使零线与指针的“拐点”处相重合，对好零位后，把内径百分表夹住。,C,、对好零位后的百分表，不要松动夹紧手柄，以防零位发生变化,38,测量时一手握住上端手柄，另一手握住下端活动测头，倾斜一个角度，把测头放入被测孔内，然后握住上端手柄，左右摆动表架，找出表的最小读数值，即为“拐点”值；该点的读数值就是被测孔径与环规孔径之差。,4、测量，将百分表的测头放到被测零件的孔内，摆动百分表，观察其指针的返回点,39,小窍门,为了测出孔的圆度，可在同一径向截面内的不同位置上测量几次；为了测出孔的圆柱度，可在几个径向平面内测量几次。,用外径千分尺调整零位,以孔轴向的最小尺寸或平面间任意方向内均最小的尺寸对,0,位,然后反复测量同一位置,2-3,次后检查指针是否仍与,0,线对齐,如不齐则重调。为读数方便,可用整数来定零位位置。,40,内径量表使用注意事项,1,、内径百分表应避免受冲击、,摔碰，直管上不准压放其他物品,41,内径量表使用注意事项,2,、操作时要一手拿住直管,上的隔热套用另一只手扶,住直管下部靠近主体的地方,42,内径量表使用注意事项,3,、装卸百分表时不要让水、,油污或灰尘等进入表座内,水、油污,灰尘,43,内径量表使用注意事项,4,、在不使用时，要摘下百分表，使表解除其所有,负荷，让测量杆处于自由状态，防止变形。,44,内径量表使用注意事项,5,、成套保存于盒内，避免丢失与混用。,45,谢 谢！,46,
