建筑工程制图与识图第1章.ppt

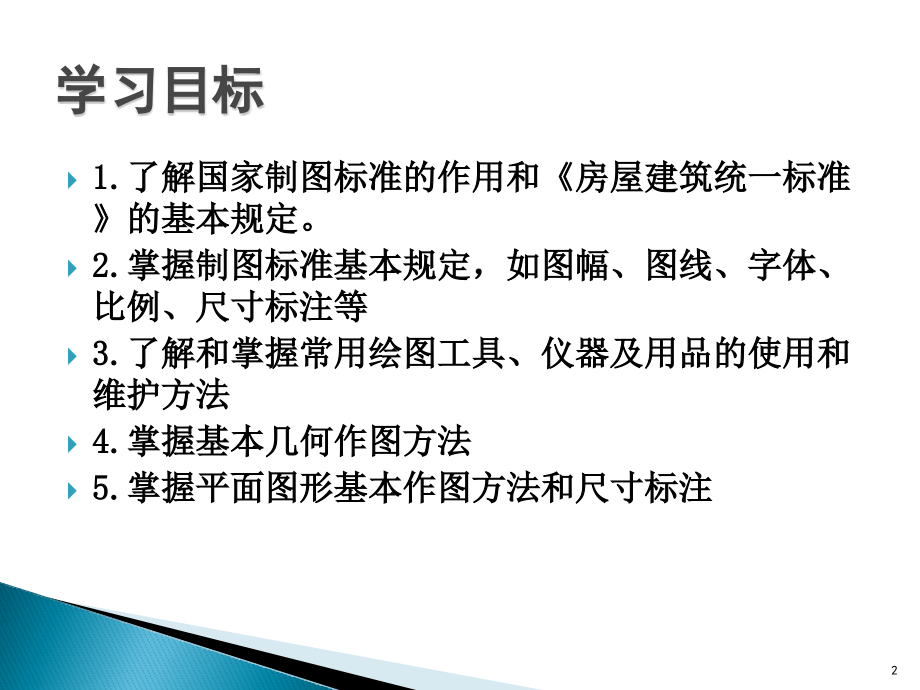

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2019/7/21,#,第一章,制图的基本知识,1,1,.了解国家制图标准的作用和房屋建筑统一标准的基本规定。,2,.掌握制图标准基本规定，如图幅、图线、字体、比例、尺寸标注等,3,.了解和掌握常用绘图工具、仪器及用品的使用和维护方法,4.,掌握基本几何作图方法,5.,掌握平面图形基本作图方法和尺寸标注,学习目标,2,1.制图的基本规定,2,.基本几何作图的方法,3,.,平面图形的尺寸标注,学习重点,3,1.1,制图的基本规定,图幅,图纸编排顺序,图线,比例,字体,尺寸标注法,4,幅面,代号,尺寸代号,A,0,A,1,A,2,A,3,A,4,bl,8411189,594841,420594,297420,210297,c,10,5,a,25,1.1.1,图幅,基本图面尺寸,由,A0,图幅对裁其他图幅示意,5,1.1.1,图幅,幅面尺寸,长边尺寸,长边加长后尺寸,A,0,1189,1486(A0+1/4l)1635(A0+3/8l)1783(A0+1/2l)1932(A0+5/8l)2080(A0+3/4l)2230(A0+7/8l)2378(A0+1l),A,1,841,1051(A1+1/4l)1261(A1+1/2l)1471(A1+3/4l)1682(A1+1l)1892(A1+5/4 l)2102(A1+3/2 l),A,2,594,743(A2+1/4l)891(A2+1/2l)1041(A2+3/4l)1189(A2+1l)1338(A2+5/4l)1486(A2+3/2l)1635(A2+7/4l)1783(A2+2l)1932(A2+9/4 l)2080(A2+5/2 l),A,3,420,630(A3+1/2l)841(A3+1l)1051(A3+3/2l)1261(A3+2l)1471(A3+5/2 l)1682(A3+3 l)1892(A3+7/2 l),注：有特殊需要的图纸，可采用,bl,为,841mm891mm,与,1189mm1261mm,的幅面。,加长图幅图纸长边加长,尺寸,(mm),6,1.1.1,图幅,A0A3,横式（一）,A0A3,横式（二）,A0A4,立式（一）,A0A4,立式（二）,7,标题栏和会签栏,1.1.1,图幅,标题栏（一）,标题栏（二）,8,1.,工程图纸应按专业顺序编排。应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。,2.,各专业的图纸，应按图纸内容的主次关系、逻辑关系进行分类排序。,1.1.2,图纸编排顺序,9,1.1.3,图线,图线的种类及用途,10,线宽比,线宽组,b,1.4,1.0,0.7,0.5,0.7b,1.0,0.7,0.5,0.35,0.5b,0.7,0.5,0.35,0.25,0.25b,0.35,0.25,0.18,0.13,注：,1,需要微缩的图纸，不宜采用,0.18mm,及更细的线宽。,2,同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。,1.1.3,图线,线宽组,幅面代号,图框线,标题栏外框线,标题栏分格线,A,0,、,A,1,b,0.5 b,0.25 b,A,2,、,A,3,、,A,4,b,0.7 b,0.35 b,图框线、标题栏线的宽度,11,绘制图线时的注意事项,相互平行的图例线，其净间隙或线中间隙不宜小于,0.2mm,虚线、单点长画线、双点长画线的线段长度和间隔，宜各自,相等,虚线与虚线相交或虚线与其它图线相交时，应是线段交接；虚线为实线的延长线上时，不得与实线,相接,单点长画线或双点长画线的两端，不应是,点,点画线与点画线交接点或点画线与其它图线交接时，应是线段,交接,图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字的清晰,1.1.3,图线,12,1.1.3,图线,图线的画法及注意事项,13,常用比例,1:1,、,1:2,、,1:5,、,1:10,、,1:20,、,1:30,、,1:50,、,1:100,、,1:150,、,1:200,、,1:500,、,1:1000,、,1:2000,可用比例,1:3,、,1:4,、,1:6,、,1:15,、,1:25,、,1:40,、,1:60,、,1:80,、,1:250,、,1:300,、,1:400,、,1:600,、,1:5000,、,1:10000,、,1:20000,、,1:50000,、,1:100000,、,1:200000,1.1.4,比例,绘图常用比例,比例的注写方法,无论用何种比例画出的图样，所标注的尺寸均为物体的实际尺寸，而不是图形的,尺寸,。,14,1.1.5,字体,字高选择,图纸上的常用字体,(typeface),有汉字、阿拉伯数字和拉丁字母，有时也采用罗马数字和希腊字母。图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。,文字,的字高，应从表,1-7,中选用。字高大于,10mm,的文字宜采用,TRUETYPE,字体，如需书写更大的字，其高度应按,的倍数递增。,字体种类,中文矢量字体,TRUETYPE,字体及非中文矢量字体,字高,3.5,、,5,、,7,、,10,、,14,、,20,3,、,4,、,6,、,8,、,10,、,14,、,20,15,1.1.5,字体,汉字,宜,采用长仿宋体（矢量字体）或,黑体,。,同,一图纸字体种类不应超过两种,。,大,标题、图册封面、地形图等的汉字，也可书写成其他字体，但应易于辨认,。,汉字的简化字书写应符合国家有关汉字简化方案的规定。,字高,20,14,10,7,5,3.5,字宽,14,10,7,5,3.5,2.5,字高选择,16,1.1.5,字体,拉丁字母、阿拉伯数字与,罗马数字,宜,采用单线简体或,ROMAN,字体,。,字高不,应小于,2.5mm,。,如,需写成斜体字，其斜度应是从字的底线逆时针向上倾斜,75,o,。斜体字的高度与宽度应与相应的正体字相等。,书写格式,一般字体,窄字体,大写字母高度,h,h,小写字母高度（上下均无延伸）,7/10h,10/14h,小写字母伸出的头部或尾部,3/10h,4/14h,笔画宽度,1/10h,1/14h,字母间距,2/10h,2/14h,上下行基准线最小间距,15/10h,21/14h,词间距,6/10h,6/14h,拉丁字母、阿拉伯数字与,罗马数字,书写规则,17,1.1.6,尺寸注法,尺寸的组成,尺寸,界限应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于,2mm,，另一端宜超出尺寸线,23mm,。图样轮廓线可用作尺寸,界限,。,尺寸线应用细实线绘制，应与被注长度平行。图样本身的任何图线均不得用作尺寸,线,。,尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针,45,角，长度宜为,2mm,3mm,。半径、直径、角度与弧长的尺寸起止符号，宜用箭头,表示,。,18,1.1.6,尺寸注法,尺寸数字,图样上的尺寸，应以尺寸数字为准，不得从图上直接量取,。,图样,上的尺寸单位，除标高及总平面以米为单位外，其他必须以毫米为单位,。,尺寸数字的注写方向,尺寸数字的注写位置,19,1.1.6,尺寸注法,尺寸的排列与布置,宜,标注在图样轮廓以外，不宜与图线、文字等,相交。,互相,平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，较小,尺寸离,轮廓线较近，较大,尺寸离,轮廓线较,远。,图样轮廓线以外的尺寸界线，距图样最外轮廓线之间的距离，不宜小于10mm。平行排列的尺寸线的间距，宜为7mm 10mm，并应保持一致。总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应,相等。,尺寸数字的注写,尺寸的排列,20,半径标注方法,圆直径的标注方法,小圆弧的半径标注方法,大,圆弧的半径标注方法,1.1.6,尺寸注法,半径、直径、球的尺寸,标注,小圆直径的标注方法,21,1.1.6,尺寸注法,角度、弧度、弧长的标注,角度标注方法,弧长标注方法,弦长标注方法,22,1.1.6,尺寸注法,薄板厚度、正方形、坡度、非圆曲线等尺寸标注,薄板厚度标注方法,标注正方形尺寸,23,1.1.6,尺寸注法,薄板厚度、正方形、坡度、非圆曲线等尺寸标注,坡度标注方法,24,1.1.6,尺寸注法,薄板厚度、正方形、坡度、非圆曲线等尺寸标注,坐标法标注曲线尺寸,网格法标注曲线尺寸,25,1.1.6,尺寸注法,尺寸的简化,标注,单线图尺寸标注方法,等长尺寸简化标注方法,相同要素尺寸标注,方法,26,1.1.6,尺寸注法,尺寸的简化,标注,对称构件尺寸标注方法,相似构件尺寸标注方法,相似构配件尺寸表格式标注方法,27,1.2,制图的工具和仪器,制图工具,制图用品,28,1.2.1,制图工具,图板、一字尺、丁字尺和,三角板,29,1.2.1,制图工具,比例尺,30,1.2.1,制图工具,绘图墨水笔,31,1.2.1,制图工具,圆规和分规,32,1.2.1,制图工具,曲线板,33,1.2.2,制图用品,图纸,绘图铅笔,绘图墨水,制图模板,34,1.3,几何作图,一般制图的方法和步骤,线段等分与圆周等分,圆弧连接,椭圆画法,35,1.3.1,一般制图的方法和步骤,1,制图前的准备工作,（,1,）,准备,工具和仪器；,（,2,）,识,读图样，选用适当大小的图纸和比例；,（,3,）,在,图板上固定图纸，绘出图框线和图标位置。,2,一般制图的方法和步骤,（,1,）绘制图样底稿；,（,2,）检查图样、修正错误；,（,3,）底稿加深；,（,4,）图纸整理。,36,1.3.2,线段等分与圆周等分,直线五等分的方法,圆内接五边形的做法,37,1.3.3,圆弧连接,点与直线间的圆弧连接,两,直线间的圆弧连接,点与圆弧间的圆弧连接,直线与圆弧间的圆弧连接,两圆弧间的圆弧连接,38,1.3.4,椭圆画法,四心法,作,椭圆,同心圆法,作,椭圆,39,1.4,平面图形的尺寸标注,尺寸基准,尺寸分类,平面图形的线段分析,40,1.4.1,尺寸基准,在平面图形中确定尺寸位置的点、直线称为尺寸基准，简称,基准,。,一个平面图中至少有两个尺寸基准，以直角坐标或极坐标方式标注,。,41,1.4.2,尺寸分类,定形尺寸,：,用于,确定平面图形各组成部分的形状和大小的尺寸,。,定位尺寸,：,用于,确定平面图形中各组成部分的相对位置的尺寸,。,42,1.4.3,平面图形的线段分析,直接,画出,。,可,根据给出的尺寸和尺寸基准线直接画出的直线段或曲线段，如,图中,的根据尺寸,20,，,15,，,R,10,，,R,15,画出的直线和圆弧。,间接画出,。,相邻,线段需先作出或根据相邻线段的几何条件才能作出直线段或曲线段，如,图中,尺寸为,R,50,，,R,12,的圆弧。,43,本章小结,1.房屋建筑制图统一标准（,GB/T50001,2010,）中的基本规定，包括图幅、比例、字体、图线和尺寸标注等。,2.制图常用的工具、仪器及制图用品的使用方法。,3.一般制图的方法和步骤包括：绘制图样底稿；检查图样、修正错误；底稿加深；图纸整理。,4.基本几何作图是平面图形作图的基础。,5.平面图形尺寸分为定形尺寸和定位尺寸两类。尺寸标注应准确、完整。,6.画平面图形应注意各线段连接的特点。,学习本章内容的目的在于使学习者掌握制图、绘图的要领和方法，为学好绘制各种投影图打好基础。,44,思考题,1.国家标准中制图基本规定有哪些？,2.制图的常用工具有哪些？在使用中有哪些要求？,3.试述丁字尺在使用中应注意哪些事项？,4.,圆弧连接的关键是什么？,5.,什么是定形尺寸和定位尺寸？,6.如何画平面图形？,45,
