弱电系统1演讲稿.ppt

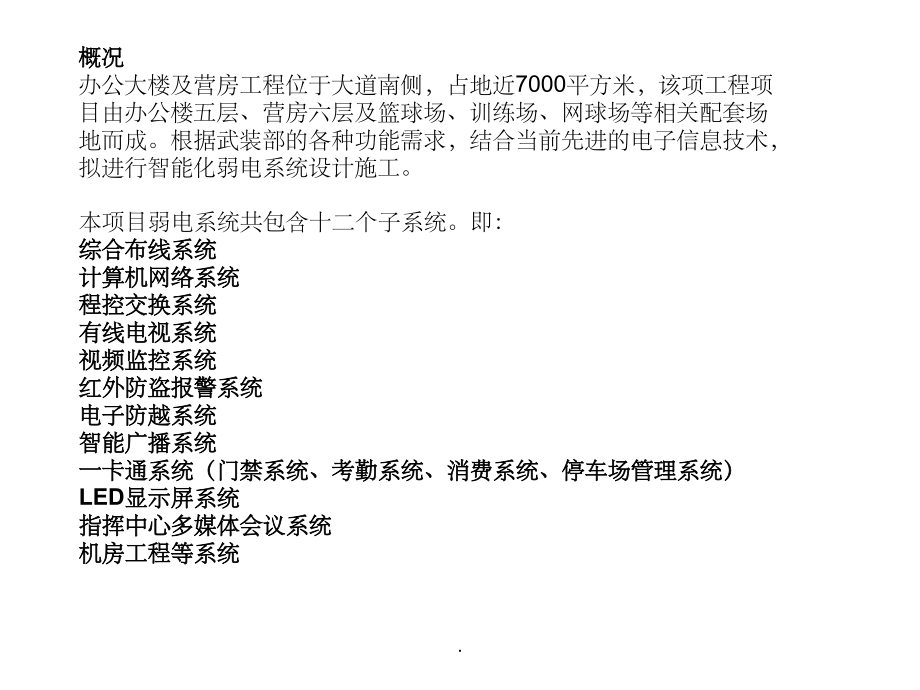

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,智能弱电系统初步方案,2011,年,11,月,18,日,.,本项目弱电系统共包含十二个子系统。即：,综合布线系统,计算机网络系统,程控交换系统,有线电视系统,视频监控系统,红外防盗报警系统,电子防越系统,智能广播系统,一卡通系统（门禁系统、考勤系统、消费系统、停车场管理系统）,LED,显示屏系统,指挥中心多媒体会议系统,机房工程等系统,概况,办公大楼及营房工程位于大道南侧，占地近,7000,平方米，该项工程项目由办公楼五层、营房六层及篮球场、训练场、网球场等相关配套场地而成。根据武装部的各种功能需求，结合当前先进的电子信息技术，拟进行智能化弱电系统设计施工。,.,综合布线系统,综合布线是大楼的神经枢纽,系统包括数据、语音、视频以及各类控制信号等等。整个系统由工作区子系统、水平干线子系统、垂直干线子系统、管理间子系统、设备间子系统、建筑群子系统六个部分组成的，并提供数据传输外部端接口。,本案网络中心设在人武部五层弱电机房。楼栋间的网络主干采用,12,芯室内多模光缆，楼层间的垂直干线以及水平干线采用六类网线和四芯电话线，其他线缆按系统需求配备。,办公楼每层设一配电间，管理本楼层信息点；,营房每个单元一层设一个配电间，管理本单元信息点。,.,数据交换系统,本方案采用“千兆光主干，百兆到桌面”的设计方针，中心机房的交换系统由光端机、防火墙、路由器、核心交换机以及管理服务器组成；在办公楼各层、营房区每个配电间分别设置一台接入交换机，根据信息点端口数量分别选用,8,口,/16,口,/24,口,/48,口交换机；系统设备由,UPS,集中供电。,.,数据交换系统拓扑图,.,语音交换系统,本方案采用小型交换机来实现人武部内外通讯。军网专线由,2M,光纤接入，市话信号由模拟中继接入，通过程控交换机自动转接到办公楼和营房的每部电话；内部电话则由各分机直接拨号。,.,程控交换系统拓扑图,程控交换机,语音配线架,分机电话,分机电话,分机电话,分机电话,模拟中继,部队专线,语音配线架,模拟中继,部队专线,.,有线电视系统,鉴于办公区和营方集中在一个院内，本案推荐采,用数字电视集中管理模式。即将有线电视信号、卫星电视信号集中到,机房进行混频，通过调制解调后送到每个电视机。系统主要由机顶盒、卫星接收机、混频器、调制解调器、干线放大器等设备组成。,.,有线电视系统拓扑图,.,视频监控系统,视频监控系统,分别由前端系统、传输系统、控制系统、显示系统,四个部分构成。,本案在前端总共设计了,32,台各种摄像机,实行,24,小时全天候的监,控录像,基本覆盖人武部楼内楼外的各个区域。在监控管理中心，配置,2,台,16,路大华嵌入式数字硬盘录像机和,3,台显示器，并配以相关控制、显示设备（视频矩阵、主控键盘,ST-CV7501,、多功能操作台、,8+2,电视墙），实现对前端设备控制、切换、监视、录像的功能。,.,视频监控系统拓扑图,摄像机,电视墙,.,红外报警系统,人武部重要的文件资料、武器装备的绝对安全是保卫工作的首要,职责。为确保人武部档案资料、武器装备的安全,避免被盗或丢失的,事件发生，我们拟在大楼内建立一套红外防盗报警系统。本方案分别,在武器库、装备库、机要室等部位安装双鉴红外探测器，采用红外总,线报警系统,建成一套技术先进、功能完善性、能稳定的防盗报警系,统。,.,电子防越系统,电子围栏是目前最先进的周界防盗报警系统，它由电子围栏主机和前端探测围栏组成。电子围栏主机是产生和接收高压脉冲信号，并在前端探测围栏处于触网、短路、断路状态时能产生报警信号，并把入侵信号发送到安全报警中心；前端探测围栏由杆及金属导线等构件组成的有形周界。电子围栏是一种主动入侵防越围栏，对企图入侵者做出反击，延迟入侵时间，并把入侵信号 发送到安全部门监控设备上，以保证管理人员能及时了解报警区域的情况，快速的作出处理。本案拟在人武部四周围墙上安装电子围栏。,.,防盗报警及电子防越系统拓扑图,.,智能广播系统,智能广播系统是运用现代数字技术和网络技术，在传统广播基础上发展而成的。系统通过编程控制，可以轻松实现定时播放、自动编排、远程寻呼、消防紧急广播等功能。,本案广播范围：办公大楼各楼层走廊、营房一、二楼公共场所以及户外训练场。,.,（电源时序器）,（联动报警信号,）,（智能广播中心）,（功率放大器）,（办公大楼）,（营房）,（运动场、训练场）,智能广播系统拓扑图,（麦克风）,（草坪音箱）,（立柱音箱）,（吸顶音箱）,（吸顶音箱）,（草坪音箱）,.,门禁、车辆管理系统,基于计算机技术、生物识别技术和数字通信技术而建立门禁控制系统、车辆管理系统是新型现代化安全管理系统，它是解决重要部门出入口实现安全防范管理的有效措施。,本案设计范围：,1,、人武部大院主出入口处的车辆管理；,2,、办公大楼内的重要部门的门禁控制。,.,门禁、车辆管理系统系统拓扑图,管理电脑,门禁控制器,发卡器,门禁,.,轻武器兵器室,战备物资存储室,保密室,门禁,通讯转换器,停车场,考勤机,消费机,.,LED,电子显示屏系统,LED,显示系统，主要由模组、控制卡、电源以及编辑电脑构成。基于,LED,屏具有亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定的特点，已被广泛应用于各个各行业。,本案拟在一楼大厅安装,1,块双基色,LED,显示屏，具体尺寸根据装修方案确定。,.,LED,屏显示系统拓扑图,网络交换机,.,指挥中心、会议室音视频系统,随着信息技术的不断发展，一个现代化的多功能会议室除了要满足传统的会议要求外，还应具有优美的音质、清晰的图像以及会议现场的音视频控制、传输、存储等功能。现代会议系统主要由各种多媒体音视频信号源、音响、音视频切换、音视频存储、中央集成控制以及大屏幕显示几大部分组成。,本次会议系统工程包括：三楼武装部党委会议室、五楼多功能会议厅以及作战指挥中心。,.,.,.,高清晰大屏幕拼接墙,信号处理器,视频矩阵,切换矩阵,独立的,RGB,信号源,.,工作站,手提电脑,PC,电脑,控制,PC,多屏处理系统,摄像机,实物投影仪,DVD,录像机,远程视频信号,.,交换机,信号接口,大屏拼接系统拓扑图,.,中央控制器,均衡器,控制电脑,功率放大器,遥控投影幕,音箱,音箱,投影机,硬盘录像机,VGA,视频矩阵,视频会议摄像机,会议摄像机,调音台,DVD,会议发言系统主机,会议话筒,无线话筒型号发射机,手持无线话筒,无线领夹麦克风,液晶电视,多功能会议系统拓扑图,.,小型会议室系统拓扑图,音箱,功率放大器,均衡器,会议发言系统主机,投影机,遥控投影幕,控制电脑,手持话筒,无线领夹麦克风,VGA,视频矩阵,会议摄像机,无线话筒发射机,调音台,带表决功能会议话筒,会议发言系统主机,会议发言系统主机,遥控投影幕,遥控投影幕,.,机房工程,中心机房是各种信息系统交汇、控制的中枢，中心机房的设备布局必须科学、合理，不仅要对室内温度、湿度、防尘、防雷、抗静电、电源以及安保的方面严格控制，同时还要为机房工作人员营造一个轻松、优雅的工作环境，确保各个系统设备长期、稳定地运行。机房建设不仅是一项装修工程，更是一项电子环境工程。,.,网络机房效果图,.,普通会议室系统拓扑图,监控机房效果图,.,结束语,本方案系我司为,XXXXXX,智能弱电系统提供的初步推荐方案，敬请领导审阅并提出修改意见。谢谢！,.,
