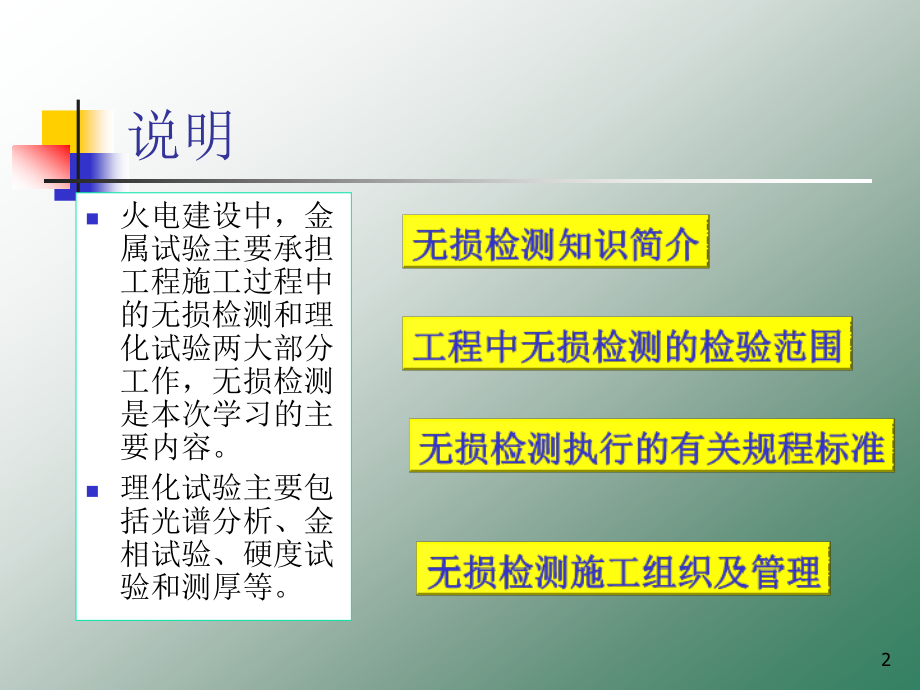

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,工程无损检测,1,火电建设中，金属试验主要承担工程施工过程中的无损检测和理化试验两大部分工作，无损检测是本次学习的主要内容。,理化试验主要包括光谱分析、金相试验、硬度试验和测厚等。,说明,无损检测知识简介,工程中无损检测的检验范围,无损检测执行的有关规程标准,无损检测施工组织及管理,2,一、无损检测知识简介,无损检测,(nondestructive test),简称,NDT,。在不损坏受检试件的前提下，以物理或化学方法为手段，借助先进的技术和设备器材，对试件内部及表面的结构、性质、状态进行检查和测试的方法。,工业上最常用的无损检测方法有：射线检测（,RT,）、超声波检测（,UT,）、磁粉检测（,MT,）、渗透检测（,PT,）、涡流检测（,ET,）、声发射检测（,AT,）等。,3,1,、无探检测的目的,保证产品质量,保障使用安全,改进制造工艺,降低生产成本,4,2,、无损检测的应用特点,无损检测要与破坏性检测相结合,正确选用实施无损检测的时机,正确选用最适当的无损检测方法,综合应用各种无损检测方法,5,3,、射线检测,射线是一种波长极短的电磁波。它有两个重要特性：一是可穿透物质，二是使胶片感光。,三种用于检测的射线：,射线、,射线、中子射线。,射源,钴,60,铯,137,铱,192,硒,75,半衰期,5.3,年,33,年,74,天,138,天,能量,(MeV),1.25,0.661,0.355,0.226,适用范围,(,钢,mm),30200,20120,10100,1040,常用同位素射源的性能,6,射线检测的原理,射线检测（,RT,）,射线穿过材料到达底片，在正常情况下，会使底片均匀感光；如果遇到裂缝、洞孔以及气泡和夹渣等缺陷，就会在底片上显示出暗影区来。这种方法能检出缺陷的大小和形状，还能测定材料的厚度。,7,射线检测设备,硒,75,探伤机,铱,192,探伤机,X,射线探伤机,8,射线机的穿透能力,型号,最大穿透能力（钢,mm,）,XXQ-2005,29,XXQ-2505,39,300EGS2,50,9,射线检测的透照方式,按照射线源、工件和胶片之间的相互关系，透照方式分为：纵缝透照法、环缝外透法、环缝内透法、双壁单影法和双壁双影法五种。,我们工程上最多使用的,锅炉受热面小径管双壁双影透照,汽机四大管道单壁中心透照,10,射线检测主要的质量要求,射线底片的三个指标：,灵敏度、对比度和清晰度,对底片质量要求包括,:,1,、底片的黑度在规定范围内，影像清晰，反差适中，灵敏度符合标准要求。,标准规定：,射线底片黑度为,1.23.5,，,射线底片黑度为,1.53.5,，灵敏度能识别标准规定的象质指数。,2,、标记齐全，摆放正确。必须摆放标记有设备号、焊缝号、底片号、中心标记和边缘标记等标记，距焊缝边缘,5mm,。,3,、在评定区内无影响评定的伪缺陷。,底片上产生的伪缺陷有：划伤、水迹、折痕、压痕、静电感光、霉点等,。,11,超声检测（,UT,）,：超声波进入物体遇到缺陷时，一部分声波会产生反射，发射和接收器可对反射波进行分析，就能异常精确地测出缺陷来。并且能显示内部缺陷的位置和大小，测定材料厚度等。,4,、超声波检测,12,超声波检测原理,13,超声波检测的设备,超声波检测的设备主要有：,超声波探机（仪）、探头、试块等,14,渗透检测（,PT,）,：这是一种检查表面缺陷的方法。在清洗过的工件表面涂上渗透剂，如果有缺陷，它就会渗入缺陷中。然后把工件表面多余的渗透剂清除干净，再涂上显像剂，由于毛细现象，缺陷里残存的渗透剂被吸出。因为渗透剂中加入了红色染料或荧光物质，所以用肉眼就可以发现很细微的缺陷。,5,、渗透检测,15,渗透检测的基本过程,16,磁粉检测（,MT,）,：钢制的工件放在磁场中就会被磁化，如果工件表层存在缺陷，例如裂缝、夹杂物等，磁力线只能绕过缺陷，形成局部磁极。如果在工件表面撒上导磁性良好的磁粉，它就会受局部磁极的吸引而堆积，于是显出了缺陷的位置和形状。这种方法适用于探测表面和近表面的缺陷。,6,、磁粉检测,17,磁粉检测测原理,18,涡流检测（,ET,）,：给一个线圈通入交流电，在一定条件下通过的电流是不变的。如果把线圈靠近被检工件，工件内会感应出涡流，受涡流的影响，线圈电流会发生变化。由于涡流的大小随工件内有没有缺陷而不同，所以线圈电流变化的大小能反映有无缺陷。,7,、涡流检测,19,二,.,工程中无损检测的检验范围,火电建设中，按按照火力发电厂焊接技术规程,DL/T869-2004,的规定，对于各类焊接接头的无损检测方法和数量有不同要求,20,焊接接头类别,范围,检验方法及比例,射线,超声,1,工作压力不小于,9.81MPa,的锅炉的受热面管子,50%,外径大于,159mm,或壁厚大于,20mm,工作压力大于,9.81MPa,的锅炉本体范围内的管子及管道,100%,外径大于,159mm,工作温度高于,450,的蒸汽管道,100%,工作压力不小于,8MPa,的汽、水、油、气管道,50%,工作温度高于,300,且不高于,450,的汽水管道及管件,50%,工作压力为（,0.1,1.6,）,MPa,的压力容器,50%,类焊接接头的无损检测要求,21,焊接接头类别,范围,检验方法及比例,射线,超声,工作压力小于,9.81MPa,的锅炉的受热面管子,25%,工作温度高于,150,且不高于,300,的蒸汽管道及管件,5%,工作压力为（,4,8,）,MPa,的汽、水、油、气管道,5%,工作压力大于,1.6MPa,且小于,4MPa,的汽、水、油、气管道,5%,承受静载荷的钢结构,2,类焊接接头的无损检测要求,22,焊接接头类别,范围,检验方法及比例,射线,超声,工作压力为（,0.1,1.6,）,MPa,的汽、水、油、气管道,1%,注,1,：超临界机组锅炉的,类焊接接头,100%,无损检测，其中不少于,50%,的射线检测。,注,2,：钢结构的无损检测方法及比例按设计要求进行。,类焊接接头的无损检测要求,23,A,、厚度不大于,20mm,的汽、水管道采用超声波检验时，还应进行射线检验，其检验数量为超声波检验数量的,20%,；,B,、厚度大于,20mm,、且小于,70mm,的管道和焊件，射线检验或超声波检验可任选其中一种；,C,、厚度不小于,70mm,的管子在焊到,20mm,左右时做,100%,的射线检验，焊接完成后做,100%,的超声波检验；,D,、对于,类焊接接头的锅炉受热面管子，除做不少于,25%,的射线检验外，还应另做,25%,的超声波检验；,E,、需进行无损检测的角焊缝可采用磁粉检验或渗透检验。,无损检测应执行的有关具体规定,24,A,、对管子和管道焊接接头应对该焊工当日的同一批焊接接头中按不合格焊口数量加倍检验，加倍检验中仍有不合格时，则该批焊接接头评为不合格；,B,、容器的纵、环焊缝局部检验不合格时，应在缺陷两端的延伸部位增加检验长度，增加的长度应该为该焊缝长度的,10%,且不小于,250mm,；若仍不合格，则该焊缝应,100%,检验。,无损检测的结果若有不合格时，应按如下规定处理：,25,无损检测一次合格率的计算,无损检测一次合格率,=,（,A-B,）,/A,100%,，,A:,一次被检焊接接头当量数（不包括复检及重复加倍当量数）；,B:A,中的不合格焊接接头当量数；,当量数计算规定如下：,外径不大于,76mm,的管接头，每个接头计为当量数,1,；,外径大于,76mm,的管子、容器接头，同焊口的每,300mm,被检焊缝长度计为当量数,1,：,使用射线检验时，相邻底片上的超标缺陷实际间隔小于,300mm,时可计入一个当量。,26,防城港电厂,2600MW,机组工程,锅炉本体部分,无损检测的,主要内容,如下,系统名称,检测内容、方法及比例,省煤器系统,省煤器出口管道,100%UT,省煤器管排焊口,100%RT+UT,省煤器悬吊管,100%RT+UT,水冷壁系统,管排焊口,100%RT+UT,水冷壁前后左右墙引出管、后烟井延伸侧墙进口连接管,100%UT,过热器系统,顶棚管、包墙、后屏过、分隔屏、末过管排及管子,100%RT+UT,分隔屏进口管道、炉顶旁路管道,100%UT,中径管道进行,50%UT,检验另做不少于,20%UT,探伤量的,RT,检验。,再热器系统,低再、末再焊口,25%RT+UT,抽查。,低再出口连接管,50%UT,27,部分机组的高压焊口数量,28,三、无损检测执行的有关规程标准,无损检测执行的有关规程主要以下类：,检验试验规程,验收规程,试验室组织、人员考核评审的管理制度办法,29,检验试验规程,钢制承压管道对接焊接接头射线检验技术规程,DL/T821-2002,管道焊接超声波检测技术规程,DL/T820-2002,金属熔化焊焊接接头射线照相,GB/T3323-2005,承压设备无损检测,JB/T4730-2005,钢焊缝手工超声波检测方法和检测结果的分级,GB 11345-89,电站锅炉压力容器检验规程,DL647-2004,30,无损检测验收方面的主要规程标准,电力建设施工及验收技术规范,（锅炉机组篇）,DL/T5047-95,电力建设施工及验收技术规范,（汽轮机机组篇,DL/T5011-92,电力建设施工及验收技术规范,（管道篇）,DL/T5031-94,火力发电厂焊接技术规程,DL/T869-2004,电力工业锅炉压力容器监察规程,DL612-1996,压力容器安全技术监察规程,质技监局锅发,1999154,号,蒸汽锅炉安全技术监察规程,劳动部劳部发,1996276,号,热水锅炉安全技术监察规程,劳锅安,199774,钢结构工程施工质量验收规范,GB50205-2001,电站钢结构焊接通用技术条件,DL/T678-1999,31,试验室组织、人员考核评审的管理制度办法,特种设备无损检测人员考核与监督管理规则,(,国家质监局,),电力建设工程（火电）金属试验室资质认证管理办法,(,电力质监总站,),特种设备检验检测机构核准规则,(,国家质监局,),特种设备检验检测机构鉴定评审细则,(,国家质监局,),中华人民共和国射线性污染防治法,(,国家,),放射性同位素与射线装安全和防护条例,(,国务院,),放射性同位素与射线装安全许可管理办法,(,国家环保总局,),32,四,.,无损检测施工组织及管理,电力建设工程金属试验室资质认证管理办法规定,1,、,承担,300MW,及以上火电机组建设工程金属检验工作的金属试验室（或检测机构）必须取得一级金属试验室的资质。,金属试验室资质等级证书有效期五年。,2,、金属试验室必须取得省、市级卫生防疫部门颁发的,“,放射线工作许可证,”,和,“,X,射线装置工作许可证,”,。,3,、取得资质的金属试验室派驻工程现场的金属试验机构，应该在进驻工程现场开始工作前通过建设单位向所在地电力建设工程质量监督中心站提出派出机构认证申请，该,电力建设工程质量监督中心站负责组织评审，对符合条件的，颁发由电力建设工程质量监督总站统一印制的金属试验室派出机构资质证书。,因此我们每一个项目工地的金属试验室到了地方以后首先要向地方电力质监站提出申请并通过认证，方能开展检验工作。,33,无损检测设备的配置（一）,金属试验室的项目派出机构仪器配置基本要求,检测方法,设备配置基本要求,RT,X,射线机,4,台，,Se75,和,Ir192,射线机共,3,台,.,射线报警器,6,台，洗片装置和烘干装置各,1,套,暗室装置一套,(,恒温装置,切片刀,安全灯等,),观片灯,3,台,(,亮度,40000cd/m2),黑度计,1,台,UT,超声波探伤仪,3,台,(,其中全数字式,A,型脉冲超声波探伤仪的时实采样频率须满足,DL/T820,标准的规定,),超声波测厚仪,2,台,DL/T820,标准试块,1,套；,JB4730,标准的钢板试块,1,套,;,与工程检验对象匹配的足够数量的各种适用探头,小径管探头必须有与探伤对象匹配的曲率,34,无损检测设备配置（二）,检测方法,设备配置基本要求,MT,磁轭式探伤机,1,台,(,配有适用于棒状和管状部件的磁化装置,),磁悬液浓度沉淀管,1,个,JB4730,标准的各类灵敏度标准试片,(,块,)1,套。,磁粉探伤仪自校装置,1,套,(44N/177N,重力块各,1,块,;,磁场指示器,2,个,),PT,配备适应工程,PT,工作量的渗透探伤液,其性能应能满足,JB4730,标准规定的要求,.,JB4730,标准所规定的各类灵敏度测试标准试块和对比试块各一套,.,35,上表是一级试验室仪器配置的基本要求，在我们的施工过程中为了满足合同或图纸的要求，往往需要的仪器设备远不止这些，例如凝结器的铜管或不锈钢管当业主要求我们进行涡流探伤时，还要配置涡流探伤仪及其探头。,无损检测的设备大都是比较精密的电子器件，按标准规程的要求需要定期校验以确保检测结果的精确性及公正性。,无损检测设备的配置,(,三,),36,（二）无损检测人员的配置,金属试验室的项目派出机构持证人员数量要求,工程阶段,方法,持证人员数量（人）,工程前期（锅炉受热面组合前）和后期（锅炉酸洗后）,（,57,人）,RT,级,1,UT,级,1,MT,级,1,PT,级,1,工程高峰,(,锅炉受热面组合开始至锅炉酸洗,),（,1218,人）,RT,级,4 /,级,1,UT,级,2 /,级,1,MT,级,1 /,级,1,PT,级,1 /,级,1,37,检测人员资质要求,从事无损检测的人员，应当经过有关部门的考核，取得电力行业或国家质检总局统一颁发的证书且只能从事与其证书所注明的方法与级别相适应的无损检测工作。,证件的有效期限为,4,年，期满后再通过复试的培训及考核，合格后换发新证。,无损检测人员的级别分为：,级（初级）、,级（中级）、,级（高级）。,报考,级应当具有初中（含）以上学历；,报考,级应当具有高中（含）以上学历，持无损检测专业大专（含）以上或理工科本科（含）以上的学历可直接报考,级；,报考,级，应当至少持有,2,个,级项（报考,RT,或,UT,项，,级证中应当含有,MT,或,PT,项；）,报考,MT,、,PT,、,ET,项，,级证中应当含有,RT,或,UT,项）。,申报不同级别的学历和持低一级别证的时间应满足一定的要求。,38,人员资质证件,39,级人员可在,、,级人员指导下进行无损检测操作，记录检测数据，整理检测资料，不能单独进行无损检测工作。,级人员可编制一般的无损检测程序，按照无损检测工艺规程或在,级人员指导下编写工艺卡，并按无损检测工艺独立进行检测操作，评定检测结果，签发检测报告。,级人员可根据标准编制无损检测工艺，审核或签发检测报告，协调,级人员对检测结论的技术争议。,各级检测人员的的职责和权限,40,以射线检测为例：射线检测工艺规程由,RT,级人员编制，射线检测工艺卡由,RT,级人员编制。射线检测实际操作可由,RT,级人员在,RT,、,级人员指导下进行，底片评定必须由,RT,、,级人员进行，报告的审核,RT,、,级人员进行。,我们公司无损检测人员较少，基本上是一人持有多种检测方法的证书,。,41,（三）无损检测的施工流程,在工程开工之初,无损检测专工根据施工组织总设计及施工图纸，编制金属试验检验大纲，技术员根据检验大纲的要求编制各个检测项目的作业指导书，,规定了,无损,检测作业开工前应具备的条件、检测人员组织分工及人员的资格要求、所需的检测机械工器具、检测进度计划,、,工序,、,方法及安全防护等要求。,经外观验收合格的焊口，由工程处质检员提出无损检测委托单，委托检测中心实施检测。检测中心的金属室班长及时跟踪现场，掌握工程进度动态，确保每天焊完的焊口能及时跟踪探伤，保证工程安装的质量。,42,射线检测的主要施工工序流程,无损检测委托单接收对受检部件、检测环境进行勘察选择满足要求的检测仪器，对设备性能参数进行检测测试准备检测材料和工器具现场设置警戒区域,X,射线机检查并训机检验部位透照布置检测实施并做好射线防护工作胶片暗室处理底片评定、并做好评定记录不合格焊口跟踪检验出具检测报告审核、盖章生效底片保存建档。,RT,工作流程图,.doc,43,在工程施工过程中，往往工期要求比较紧，施工进度快，留给无损检测的时间，尤其是射线检测的时间很少。因为射线的生物辐射效应，对人体能产生极大的危害，射线检测一般都是在中午或是晚上进行，以避免对无关工作人员造成危害。而射线检测的工作流程比较长，从施工现场拍片回来还要进行一系列的暗室处理，等底片干燥后才能进行底片评定，出具报告，如果发现有不合格的焊口，要去现场标定不合格口的位置，上班后通知工程处质检员进行挖补返修处理，等补焊完后再按同样的检测条件进行重新检测以及对该焊工的焊口进行加倍检测，直到合格为止。因此合理地安排射线检测的时机显得尤为重要。,合理安排无损检测时机和时间,44,（四）无损检测的安全管理,无损检测除了工程施工中普遍存在的高空坠落、高空落物、触电伤害外还存在辐射损害，因此还应做好射线防护工作：,首先应成立放射事故应急处理小组，分别由检测中心、公安保卫部、安监部、机械部、办公室等部门的相关人员组成，以对可能出现的放射事故作出快速响应，最大限度地减少对人员的伤害。,做好放射源的运输、储存、领用、回收等环节的管理，,绝对杜绝放射源的遗失、被盗等问题的发生,!,45,无损检测人员射线防护要求,射线检测人员进行现场工作必须佩带辐射报警器及个人剂量计。,射源操作人员必须穿铅防护服、戴铅防护眼镜。,射线检测时用警戒绳划出警戒范围并设醒目标志，夜间设报警红灯。,尽量避免与其他施工人员交叉作业。,若出现交叉作业情况，严禁非探伤人员进入警戒区域，并设专人监护。,射源处于工作状态时，操作人员严禁离开现场。,分组作业时，各组人员要保持联络信号畅通，严禁误照射。,射线探伤人员没有带组人员工作指令不得擅自作业（开关机或摇收源）。,46,正确做好对射线防护的宣传引导,认真对待射线防护，做好各项防护工作,做好对射线防护的正确宣传引导，防止出现,“,谈射色变,”,射线的三种防护：屏蔽防护、距离防护、时间防护,47,公众放射卫生防护基本知识,我国现行的放射卫生防护基本标准（,GB4792-84,）规定：公众中个人受到的年剂量当量限值应低于下列限值：全身,5,毫希沃特,，任何单个组织或器官,50,毫希沃特,以离射线机距离,20,米处为例进行分析，由计算可知：离射线机距离,20,米处一年吸收的剂量当量是,0.49,毫希沃特,，远远低于防护基本标准（,GB4792-84,）规定：公众中个人受到的年剂量当量限值应低于下列限值：全身,5,毫希沃特,，即公众可在离射线机距离,20,米处工作,5/0.49=10.2,年,=3060,天；可在离射线机距离,10,米处工作,5/1.95=2.56,年,=935,天，,射线防护常识,.doc,48,发挥好无损检测在工程施工中的作用,组织好无损检测施工管理,协调好无损检测与其它施工工序的关系,发挥好无损检测作为提高焊接质量的重要手段的作用。,当天焊完当天进行检测，及时发现问题，采取有效的措施，这样就避免大面积缺陷的出现，节约人工、材料，缩短工期，确保了工程的焊接质量。,49,
