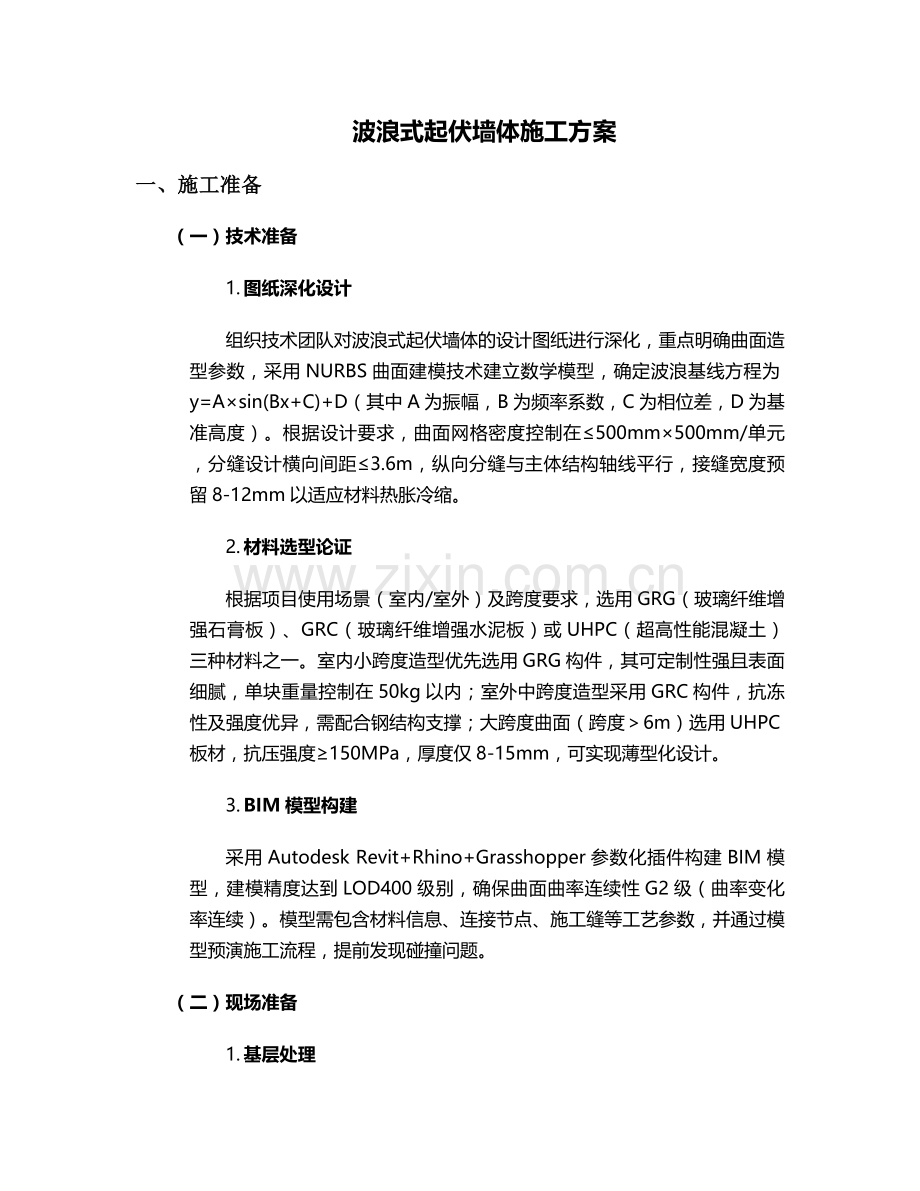

波浪式起伏墙体施工方案
一、施工准备
（一）技术准备
1. 图纸深化设计
组织技术团队对波浪式起伏墙体的设计图纸进行深化，重点明确曲面造型参数，采用NURBS曲面建模技术建立数学模型，确定波浪基线方程为y=A×sin(Bx+C)+D（其中A为振幅，B为频率系数，C为相位差，D为基准高度）。根据设计要求，曲面网格密度控制在≤500mm×500mm/单元，分缝设计横向间距≤3.6m，纵向分缝与主体结构轴线平行，接缝宽度预留8-12mm以适应材料热胀冷缩。
2. 材料选型论证
根据项目使用场景（室内/室外）及跨度要求，选用GRG（玻璃纤维增强石膏板）、GRC（玻璃纤维增强水泥板）或UHPC（超高性能混凝土）三种材料之一。室内小跨度造型优先选用GRG构件，其可定制性强且表面细腻，单块重量控制在50kg以内；室外中跨度造型采用GRC构件，抗冻性及强度优异，需配合钢结构支撑；大跨度曲面（跨度＞6m）选用UHPC板材，抗压强度≥150MPa，厚度仅8-15mm，可实现薄型化设计。
3. BIM模型构建
采用Autodesk Revit+Rhino+Grasshopper参数化插件构建BIM模型，建模精度达到LOD400级别，确保曲面曲率连续性G2级（曲率变化率连续）。模型需包含材料信息、连接节点、施工缝等工艺参数，并通过模型预演施工流程，提前发现碰撞问题。
（二）现场准备
1. 基层处理

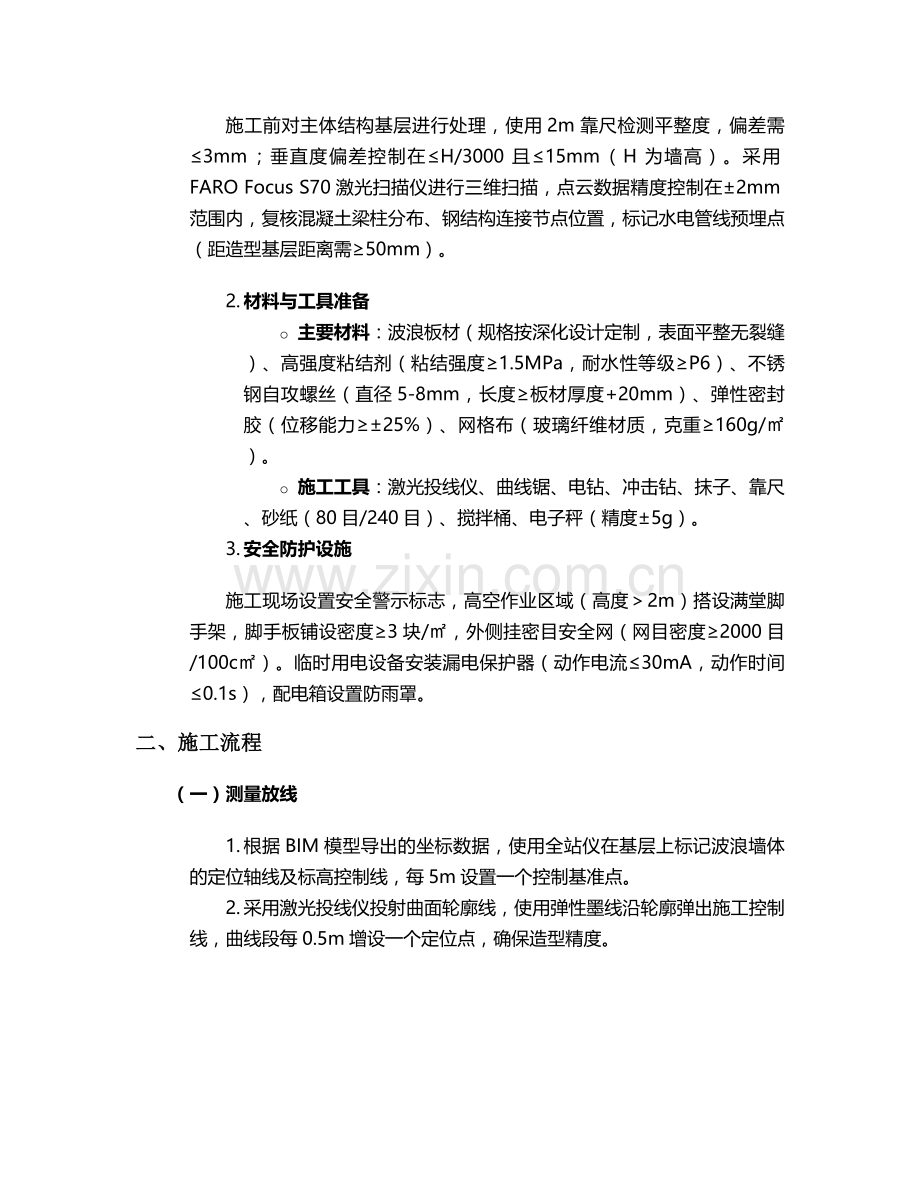

施工前对主体结构基层进行处理，使用2m靠尺检测平整度，偏差需≤3mm；垂直度偏差控制在≤H/3000且≤15mm（H为墙高）。采用FARO Focus S70激光扫描仪进行三维扫描，点云数据精度控制在±2mm范围内，复核混凝土梁柱分布、钢结构连接节点位置，标记水电管线预埋点（距造型基层距离需≥50mm）。
2. 材料与工具准备
o 主要材料：波浪板材（规格按深化设计定制，表面平整无裂缝）、高强度粘结剂（粘结强度≥1.5MPa，耐水性等级≥P6）、不锈钢自攻螺丝（直径5-8mm，长度≥板材厚度+20mm）、弹性密封胶（位移能力≥±25%）、网格布（玻璃纤维材质，克重≥160g/㎡）。
o 施工工具：激光投线仪、曲线锯、电钻、冲击钻、抹子、靠尺、砂纸（80目/240目）、搅拌桶、电子秤（精度±5g）。
3. 安全防护设施
施工现场设置安全警示标志，高空作业区域（高度＞2m）搭设满堂脚手架，脚手板铺设密度≥3块/㎡，外侧挂密目安全网（网目密度≥2000目/100c㎡）。临时用电设备安装漏电保护器（动作电流≤30mA，动作时间≤0.1s），配电箱设置防雨罩。
二、施工流程
（一）测量放线
1. 根据BIM模型导出的坐标数据，使用全站仪在基层上标记波浪墙体的定位轴线及标高控制线，每5m设置一个控制基准点。
2. 采用激光投线仪投射曲面轮廓线，使用弹性墨线沿轮廓弹出施工控制线，曲线段每0.5m增设一个定位点，确保造型精度。
（二）支撑体系安装
1. 钢结构骨架安装（适用于GRC/UHPC）：根据设计要求，在主体结构上植入化学锚栓（M12×160mm，抗拔力≥15kN），焊接50×50×5mm方钢主龙骨，间距≤1.2m，次龙骨采用30×30×3mm角钢，通过螺栓与主龙骨连接，形成网格状支撑体系。安装完成后，使用水平仪校正龙骨平整度，偏差≤2mm。
2. 基层板铺设（适用于GRG）：在主体结构基层固定18mm厚细木工板，采用自攻螺丝（间距≤300mm）与基层连接，接缝处用嵌缝膏填充并粘贴网格布，表面打磨平整。
（三）波浪板材安装
1. 板材预处理：对进场板材进行尺寸复核，允许偏差为±2mm，对角线差≤3mm。板材边缘需进行45°倒角处理，倒角宽度5mm，避免安装时产生应力集中。
2. 粘结剂配制：按粘结剂产品说明书要求，采用电子秤严格计量配比（通常粉料:水=5:1），使用电动搅拌器搅拌3-5分钟至无沉淀，静置5分钟后二次搅拌，确保均匀性。
3. 安装固定：
o 湿贴法（适用于GRG）：在板材背面均匀涂抹粘结剂，厚度5-8mm，采用“条粘法+点粘法”结合，粘结面积≥80%。将板材按控制线就位，用橡皮锤轻击调整，使用靠尺检查平整度，偏差≤2mm。
o 干挂法（适用于GRC/UHPC）：通过不锈钢挂件（厚度≥3mm）与钢结构骨架连接，挂件间距≤600mm，每个挂件设置2个固定螺栓，拧紧扭矩控制在15-20N·m。安装时采用临时支撑固定，待相邻板材安装完成后拆除。
（四）接缝处理
1. 填缝：板材安装完成24小时后，清除接缝内浮灰，填入弹性密封胶（采用枪注施工，胶枪嘴直径与缝宽匹配），确保胶层饱满连续，表面略高于板面2mm。
2. 打磨修整：密封胶固化后（常温下≥24小时），用240目砂纸沿接缝方向轻轻打磨，使表面与板材齐平，无明显痕迹。
（五）表面处理
1. 基层修补：对板材表面瑕疵（如气泡、划痕）用专用修补膏填补，干燥后打磨平整。
2. 涂装施工：根据设计要求进行表面涂装，室内造型可采用乳胶漆（哑光/丝光）或氟碳漆，室外造型需采用耐候性氟碳漆（耐人工老化时间≥2000h），涂装前涂刷一遍抗碱底漆，漆膜总厚度≥80μm。
三、质量控制措施
（一）材料质量控制
1. 进场材料需提供出厂合格证、性能检测报告（如GRG的弯曲强度≥18MPa，弹性模量≥3.5×10⁴MPa），并按规定进行抽样复验，GRG板材每500块为一批，随机抽取3块进行弯曲性能测试；GRC板材每200块为一批，检测抗折强度及吸水率。
2. 粘结剂、密封胶等辅材需提供环保检测报告（甲醛释放量≤0.1mg/m³），施工前进行粘结强度试贴，在与工程相同基层上粘贴50mm×50mm试样，养护7天后进行拉拔试验，粘结强度应≥1.0MPa。
（二）施工过程控制
1. 安装精度控制：每安装3块板材，使用激光投线仪复核曲面轮廓，允许偏差≤3mm；整体完工后，曲面轮廓与设计模型的偏差需≤5mm。
2. 结构安全验算：按荷载组合公式S=1.2SGk+1.4SQk+0.9×1.4SWk（SGk为永久荷载，SQk为可变荷载，SWk为风荷载）进行受力计算，悬挑部位挠度限值L/250（L为悬挑长度），连接螺栓抗剪强度≥120MPa，钢结构支撑体系稳定性安全系数K≥2.0。
3. 隐蔽工程验收：基层处理、钢结构焊接、挂件安装等隐蔽工序需留存影像资料，验收合格后方可进入下道工序。
（三）验收标准
1. 外观质量：表面平整光滑，无裂缝、气泡、翘曲，颜色均匀一致（色差ΔE≤3）；接缝处胶缝饱满，与板面过渡自然，无凹陷或凸起。
2. 安装牢固度：采用小锤轻击法检测，无空鼓声；拉拔力测试（每100㎡抽检1点），粘结强度≥0.8MPa。
3. 尺寸偏差：表面平整度（2m靠尺）≤3mm，接缝高低差≤1mm，曲线轮廓与设计偏差≤5mm。
四、安全与环保措施
（一）安全施工
1. 高空作业防护：作业人员必须佩戴安全帽、双钩安全带，搭设的脚手架需经验收合格，脚手板铺满固定，作业层设1.2m高防护栏杆。严禁在同一垂直面上下交叉作业，工具放入工具袋内，防止坠落。
2. 防火防电措施：施工现场配备ABC干粉灭火器（每50㎡1组，每组≥2具），氧气瓶与乙炔瓶间距≥5m，距明火点≥10m。电气设备接地电阻≤4Ω，使用防水电缆，严禁私拉乱接。
3. 专项培训：施工前对作业人员进行技术交底和安全培训，考核合格后方可上岗，特种作业人员（焊工、架子工）必须持证上岗。
（二）环保措施
1. 废弃物处理：施工产生的建筑垃圾（如板材边角料、废胶桶）分类存放，可回收材料（金属挂件、钢筋）单独收集，危险废弃物（密封胶瓶）交由有资质单位处理。
2. 扬尘控制：切割作业设置移动式防尘罩，粉尘排放浓度≤8mg/m³；现场道路洒水降尘（每天≥3次），裸土覆盖防尘网（密度≥2000目）。
3. 噪音管理：采用低噪音设备（如电动曲线锯替代气动工具），施工时间限制在7:00-12:00、14:00-22:00，昼间噪音≤70dB，夜间≤55dB。
五、应急预案
1. 材料供应中断：提前与供应商签订备用协议，关键材料（如定制波浪板材）备货量≥总用量的10%，存放于干燥通风仓库，防止受潮变形。
2. 突发停电：施工现场配备20kW柴油发电机，确保停电时基层处理、粘结剂搅拌等关键工序不受影响，发电机设置隔音罩，噪音≤65dB。
3. 质量事故处理：发现板材开裂或安装偏差超标时，立即停止施工，分析原因并制定整改方案。轻微裂缝可采用环氧树脂灌注修复；严重质量问题需拆除返工，返工范围扩大至相邻3块板材，确保整体造型连续性。
六、施工进度计划
施工阶段
工作内容
工期（天）
备注
前期准备
图纸深化、BIM建模、材料进场
15
含材料抽样检测
基层处理
测量放线、基层打磨、修补
7
三维扫描数据需存档
支撑体系安装
钢结构骨架/基层板施工
10
焊接探伤检测比例≥20%
波浪板材安装
板材湿贴/干挂、调整固定
20
每天完成量≤50㎡
接缝与表面处理
填缝、打磨、涂装
12
涂装需分3遍进行（底+中+面）
验收与整改
分项验收、问题整改
6
留存验收影像资料
总工期：70天（不含不可抗力影响），高峰期投入劳动力30人（木工10人、焊工5人、安装工12人、普工3人）。
七、成品保护
1. 防护措施：安装完成的波浪墙体采用薄膜覆盖（室内）或彩条布（室外）保护，转角处设置木质护角（高度1.2m），严禁碰撞。
2. 清洁要求：表面清洁使用中性清洁剂（pH值6-8），严禁用钢丝球或尖锐工具擦洗，避免划伤涂层。
3. 交付前检查：竣工验收前进行全面检查，对局部污染、胶缝缺陷进行修复，确保观感质量符合设计要求。
通过以上施工方案的实施，可确保波浪式起伏墙体的造型精度、结构安全及耐久性，实现设计效果与工程质量的统一。施工过程中需严格执行各环节质量控制标准，强化现场管理，确保项目顺利交付。
