电动吊机专项施工方案设计
一、工程概况
1.1 项目基本信息
本工程为工业厂房设备安装项目，位于江苏省苏州市工业园区，主要涉及3台核心生产设备的吊装就位作业。作业区域为新建装配车间A区，场地已完成硬化处理，地面承载能力经第三方检测机构测定为250kPa。吊装作业拟安排在2025年10月15日至10月20日进行，每日作业时间限定在7:30-17:00，避开夜间及雨季施工。
1.2 主要吊装参数
设备编号
重量(t)
外形尺寸(m)
安装位置
吊装高度(m)
作业半径(m)
设备特性
M101
45
6.2×2.8×3.5
车间B1区
7.8
12
精密加工中心，重心偏移
M102
32
5.4×2.5×3.2
车间B2区
7.5
10
数控车床组，多点吊装
M103
28
4.8×2.3×3.0
车间B3区
7.2
8
检测设备，高精度要求
1.3 工程重难点分析
超大载荷吊装风险：M101设备重达45t，需采用200t汽车吊主吊+50t辅助吊装的双机抬吊工艺，荷载分配比例为主吊70%（31.5t）、辅助吊30%（13.5t），必须严格控制两台吊机的动作协调。

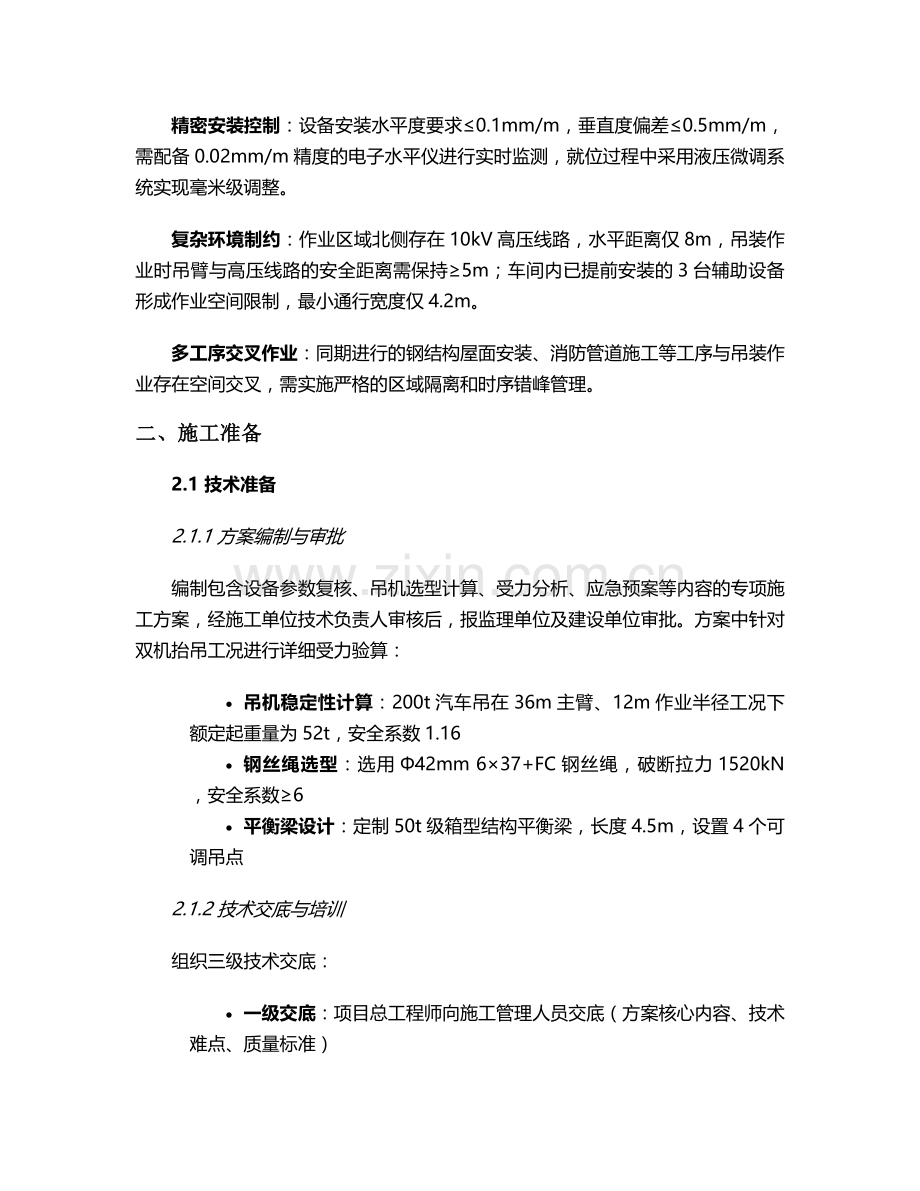

精密安装控制：设备安装水平度要求≤0.1mm/m，垂直度偏差≤0.5mm/m，需配备0.02mm/m精度的电子水平仪进行实时监测，就位过程中采用液压微调系统实现毫米级调整。
复杂环境制约：作业区域北侧存在10kV高压线路，水平距离仅8m，吊装作业时吊臂与高压线路的安全距离需保持≥5m；车间内已提前安装的3台辅助设备形成作业空间限制，最小通行宽度仅4.2m。
多工序交叉作业：同期进行的钢结构屋面安装、消防管道施工等工序与吊装作业存在空间交叉，需实施严格的区域隔离和时序错峰管理。
二、施工准备
2.1 技术准备
2.1.1 方案编制与审批
编制包含设备参数复核、吊机选型计算、受力分析、应急预案等内容的专项施工方案，经施工单位技术负责人审核后，报监理单位及建设单位审批。方案中针对双机抬吊工况进行详细受力验算：
· 吊机稳定性计算：200t汽车吊在36m主臂、12m作业半径工况下额定起重量为52t，安全系数1.16
· 钢丝绳选型：选用Φ42mm 6×37+FC钢丝绳，破断拉力1520kN，安全系数≥6
· 平衡梁设计：定制50t级箱型结构平衡梁，长度4.5m，设置4个可调吊点
2.1.2 技术交底与培训
组织三级技术交底：
· 一级交底：项目总工程师向施工管理人员交底（方案核心内容、技术难点、质量标准）
· 二级交底：施工员向作业班组交底（操作流程、关键参数、安全要点）
· 三级交底：班组长向操作人员交底（岗位责任、应急处置、信号识别）
所有参与吊装人员必须通过专项培训，考核合格后方可上岗，培训内容包括吊装指挥信号标准化（GB5082-2009）、双机抬吊协同操作要领、精密设备吊装保护措施及应急预案演练（每月2次）。
2.1.3 测量放线与定位
使用Leica TS60全站仪对设备基础进行三维坐标复测，主要控制指标：
· 基础轴线偏差≤±5mm
· 基础标高偏差≤±3mm
· 预埋螺栓定位偏差≤±2mm
在基础表面弹出设备安装定位十字线、轮廓线及吊装警戒区域，使用反光漆标识；吊机站位点采用20mm厚钢板+300mm厚级配砂石进行硬化处理，承载力经计算≥300kPa，支腿位置设置3m×2m×0.3m钢质支腿垫箱，垫箱下铺设双层钢板（下层20mm厚，上层10mm厚）分散压力。
2.2 设备与材料准备
2.2.1 起重设备配置
设备名称
型号规格
数量
主要参数
用途
汽车吊
QY200K5
1台
最大起重量200t/3m，主臂36m
主吊设备
汽车吊
QY50K
1台
最大起重量50t/3.5m，主臂25.5m
辅助吊装
叉车
CPCD25
1台
额定载荷2.5t，门架起升高度4m
辅助搬运
手拉葫芦
HSZ-10
4台
额定载荷10t，链条长度3m
设备微调
液压千斤顶
RSM-50
4台
额定起重量50t，行程150mm
水平调整
2.2.2 吊具索具配置
名称
规格型号
数量
技术参数
检查标准
钢丝绳
Φ42mm 6×37+FC
4根
长度12m，破断拉力1520kN
无断丝、锈蚀，绳卡数量6个，间距150mm
吊装带
100t彩色吊带
2条
长度6m，安全系数8:1
表面无破损，标签清晰，纤维层无老化
卸扣
200t D型卸扣
4个
额定载荷200t，销轴直径50mm
本体无裂纹，销轴连接可靠，保险销完好
平衡梁
50t箱型结构
1台
长度4.5m，自重3.2t
焊缝无损检测合格，挠度≤2mm
吊耳
50t板式吊耳
8只
材质Q345B，厚度40mm
探伤检测合格，安装位置偏差≤5mm
2.2.3 材料检验与管理
建立吊具索具管理台账，实施"一人一卡"责任制，所有吊具使用前必须经过第三方检测机构检验，主要检验项目包括：
· 钢丝绳：直径偏差≤1%，断丝数≤1根/捻距，绳端固定牢固
· 吊装带：接缝强度≥90%额定载荷，磨损量≤原厚度10%
· 卸扣：变形量≤1%，螺纹连接有效，表面硬度HRC≤30
2.3 人员组织与职责
成立专项吊装管理小组，明确岗位职责：
· 项目经理：全面负责项目协调，审批吊装作业许可
· 技术负责人：负责方案编制、技术交底、过程监控
· 吊装总指挥：持有起重吊装指挥证，5年以上同类工程经验，统一指挥吊装作业
· 主吊司机：持A2起重机械操作证，10年以上200t级吊机操作经验
· 辅助吊司机：持B2起重机械操作证，5年以上50t级吊机操作经验
· 司索工：4名持证司索工，负责吊点设置、索具连接
· 安全员：2名注册安全工程师，实施全过程安全监督
· 测量员：2名测量放线工，负责定位测量与精度控制
2.4 现场准备
2.4.1 场地布置
作业区域划分：
· 吊装作业区：设置2m高硬质围挡，悬挂"吊装作业，闲人免进"警示牌
· 材料堆放区：划分索具存放区、工具区、备件区，采用300mm高隔离墩分隔
· 指挥区：设置2处指挥平台（高1.2m，面积6m²），配备对讲机、望远镜、指挥旗
· 应急通道：保留4条安全通道，宽度≥2m，安装应急照明灯具，保持畅通
安全防护设施：
· 高压线路防护：搭设8m高绝缘防护架，采用Φ48mm×3.5mm钢管搭设，设置双层绝缘挡板
· 设备防护：已安装设备表面覆盖12mm厚阻燃胶合板+防雨布，重要部件设置防撞护栏
· 警戒系统：安装4台监控摄像头，设置红外对射报警装置，警戒半径15m
2.4.2 基础处理
吊机站位区域：
· 地基承载力检测：采用静力触探法测定，确保≥300kPa
· 硬化处理：铺设300mm厚级配砂石（压实系数≥0.95）+20mm厚钢板
· 排水系统：设置200mm×300mm排水沟，坡度2%，接入厂区排水管网
设备基础处理：
· 表面清理：采用角磨机打磨基础表面，平整度误差≤2mm/m
· 防滑措施：铺设10mm厚氯丁橡胶垫，接缝处采用密封胶处理
· 定位标记：弹出设备安装基准线、轮廓线及水平控制线
三、吊装流程
3.1 吊机进场与站位
3.1.1 主吊机就位
200t汽车吊采用大型拖车分部件运输至现场，组装顺序为：底盘→主臂→配重→液压系统。吊装站位按照预设位置停放，使用水平仪调整车身水平度≤0.5°，伸出全部支腿，支腿垫板采用3m×2m×0.3m钢质垫箱，确保与地面全面接触。安装36m主臂，副臂0m，回转半径12m，配重45t（前桥15t，后桥30t）。调试检查包括空载试验（全幅度变幅、回转、起升动作各3次，确认机构运行平稳）和负荷试验（吊载50t静置10分钟，测量支腿沉降量≤2mm）。
3.1.2 辅助吊机就位
50t汽车吊停放于主吊机东北侧8m位置，作业半径10m，主臂长度25.5m，支腿跨距横向4.5m、纵向5.0m，支腿垫箱采用2m×1.5m×0.2m钢质结构，地基处理采用150mm厚C25混凝土硬化。
3.2 吊点设置与绑扎
3.2.1 M101设备吊装
采用4点吊装工艺，吊点设置在设备底座加强肋板位置，使用20t板式吊耳（材质Q345B）焊接固定，吊耳与设备接触部位加设10mm厚钢板补强。主吊机采用2根100t彩色吊带（长度6m）连接平衡梁，辅助吊机使用2根50t钢丝绳（长度8m）连接设备两侧吊点，吊带与设备棱角接触部位加设50mm厚橡胶垫保护。
3.2.2 平衡梁安装
平衡梁采用50t箱型结构，两端设置可调式吊耳，间距调整为3.5m（与设备吊点间距匹配）。平衡梁与主吊吊钩连接采用200t D型卸扣，销轴涂抹润滑脂，保险销锁定。平衡梁吊装前进行1.25倍额定载荷（62.5t）静载试验，持荷30分钟，变形量≤2mm。
3.3 试吊作业
3.3.1 试吊程序
试吊分为三个阶段：
1. 初始起吊：将设备吊离地面200mm，停留5分钟，检查吊机稳定性、吊具受力情况及设备平衡状态
2. 静载试验：缓慢起吊至离地1.5m，静置10分钟，测量吊机支腿沉降、吊具变形及设备水平度
3. 动态试验：进行吊机回转（360°）、变幅（±10°）动作，检查设备摆动情况及各机构协调性
3.3.2 试吊检查项目
· 吊机仪表显示：压力、油温、转速正常，无报警信息
· 吊具受力：钢丝绳无异常变形，卸扣销轴无松动
· 设备状态：水平度偏差≤0.5mm/m，无异常声响
· 基础沉降：支腿垫箱沉降量≤2mm，地基无裂纹
3.4 正式吊装
3.4.1 吊装步骤
1. 起吊阶段：主吊机与辅助吊机同步起升，保持设备水平，起升速度控制在0.5m/min以内
2. 回转阶段：主吊机以0.5r/min速度顺时针回转，辅助吊机随动调整，保持设备稳定，回转过程中设2名缆风绳控制人员
3. 变幅阶段：当设备回转至安装位置上空时，主吊机缓慢变幅（幅度从12m减小至8m），辅助吊机配合松绳
4. 就位阶段：设备降至离基础100mm时暂停，测量员使用电子水平仪调整设备水平度，合格后缓慢落位
3.4.2 精度控制
设备就位过程中采用"三测法"控制精度：
· 初调：设备落至基础垫铁上，使用液压千斤顶调整水平度≤0.3mm/m
· 精调：通过调节垫铁高度（垫铁规格为100×80×20mm，材质Q235），控制水平度≤0.1mm/m
· 终调：紧固地脚螺栓后再次复测，水平度偏差≤0.05mm/m，垂直度偏差≤0.3mm/m
3.5 设备固定与验收
设备就位后立即安装临时固定装置，采用8组M30地脚螺栓（扭矩值800N·m）紧固，分三次对称均匀施加扭矩（初拧50%、复拧80%、终拧100%）。安装完成后进行三维坐标复测，X/Y轴偏差≤±1mm，Z轴标高偏差≤±0.5mm。填写《设备吊装验收记录表》，由施工单位、监理单位、建设单位三方签字确认。
四、质量控制措施
4.1 质量目标
· 设备安装精度：水平度≤0.1mm/m，垂直度≤0.5mm/m，坐标偏差≤±2mm
· 吊具索具合格率100%，无不合格品投入使用
· 吊装作业一次合格率100%，无返工
· 重大质量事故为零
4.2 过程控制要点
4.2.1 吊机性能控制
每日作业前进行吊机性能检查，包括：
· 液压系统：压力正常（主泵工作压力25-28MPa），无泄漏
· 制动系统：空载制动下滑量≤30mm，满载制动下滑量≤50mm
· 安全装置：力矩限制器、高度限位器、幅度指示器灵敏可靠
· 钢丝绳：润滑良好，断丝数≤1根/捻距，磨损量≤原直径10%
4.2.2 测量监控
配备高精度测量仪器，包括：
· Leica TS60全站仪（测角精度0.5"，测距精度1mm+1ppm）
· 电子水平仪（精度0.02mm/m）
· 扭矩扳手（精度±3%，量程0-1000N·m）
测量数据实时记录，形成《吊装测量监控记录表》，发现偏差立即调整，调整幅度超过允许值时暂停作业，分析原因并制定纠正措施。
4.3 检验验收
4.3.1 分项验收
· 吊机就位验收：检查支腿沉降、水平度、配重安装等，验收合格后方可进行吊装
· 吊具索具验收：由专业检测机构出具检验报告，现场检查外观及连接情况
· 试吊验收：试吊过程各项参数达标，监理工程师签字确认后方可正式吊装
4.3.2 竣工验收
设备安装完成后，施工单位提交竣工验收资料，包括：
· 吊装方案及审批文件
· 设备开箱检验记录
· 吊机及索具检验报告
· 测量监控记录
· 隐蔽工程验收记录
· 吊装作业过程影像资料
由建设单位组织监理、设计、施工单位进行联合验收，验收内容包括设备安装精度、固定质量、安全距离等，验收合格后签署《工程竣工验收证书》。
五、安全保证措施
5.1 安全管理体系
成立以项目经理为组长的安全管理小组，设置专职安全员2名，各作业班组设兼职安全员1名。建立"横向到边、纵向到底"的安全责任体系，签订安全生产责任书，明确各岗位安全职责。
5.2 危险源辨识与控制
5.2.1 重大危险源清单
危险源类别
风险描述
控制措施
起重伤害
吊机倾覆、吊物坠落
严格执行"十不吊"原则，设置警戒区
高处坠落
人员从吊机操作室、设备顶部坠落
作业人员佩戴双钩安全带，设置临边防护
物体打击
吊具断裂、构件坠落伤人
吊物下方严禁站人，设置防护棚
触电
吊机与高压线路安全距离不足
搭设绝缘防护架，设置限高警示装置
机械伤害
吊机旋转部件伤人
设置防护罩，操作人员持证上岗
5.2.2 安全防护措施
· 个人防护：所有作业人员佩戴安全帽、防滑鞋，高处作业（≥2m）必须使用双钩安全带，安全带高挂低用。
· 作业防护：吊装作业区设置硬质围挡，悬挂"禁止入内"警示牌，夜间设置红色警示灯。
· 电气安全：临时用电采用TN-S系统，配电箱安装漏电保护器（动作电流≤30mA，动作时间≤0.1s），电缆架空敷设高度≥2.5m。
5.3 应急管理
5.3.1 应急预案
编制《吊装作业应急预案》，包括：
· 倾覆事故应急处置：立即停止作业，疏散人员，设置警戒区，使用辅助吊机稳定设备，组织救援。
· 高空坠落应急处置：启动应急救援小组，拨打120急救电话，对伤者进行初步救治，保护现场。
· 触电事故应急处置：立即切断电源，对伤者进行触电急救，同时报告供电部门。
5.3.2 应急演练
每月组织一次应急演练，演练内容包括：
· 吊物坠落救援演练
· 人员高处坠落救援演练
· 火灾事故应急演练
演练结束后进行总结评估，完善应急预案和处置流程。
5.4 安全检查
5.4.1 日常检查
每日作业前由安全员组织安全检查，重点检查：
· 吊机安全装置是否完好
· 吊具索具是否有损伤
· 作业人员防护用品佩戴情况
· 警戒区设置是否符合要求
5.4.2 专项检查
每周由项目总工组织专项安全检查，重点检查：
· 吊装方案执行情况
· 高处作业安全措施
· 临时用电安全
· 消防设施配置
对检查发现的隐患，下发《安全隐患整改通知书》，明确整改责任人、整改措施和整改期限，跟踪落实整改情况。
六、环境保护与文明施工
6.1 环境保护措施
6.1.1 噪声控制
· 吊机作业时间限定在7:30-17:00，避免夜间施工
· 吊机发动机排气管安装消声器，噪声控制在昼间≤70dB，夜间≤55dB
· 合理安排作业顺序，避免多台设备同时作业产生叠加噪声
6.1.2 扬尘控制
· 施工现场主要道路采用混凝土硬化，设置洗车槽，出场车辆必须冲洗干净
· 土方作业采取湿法施工，现场堆放的砂石料覆盖防尘网
· 吊装作业产生的金属碎屑及时清理，集中回收处理
6.2 文明施工
6.2.1 场地管理
· 材料堆放整齐，悬挂标识牌，注明材料名称、规格、数量
· 施工机具摆放有序，定期维护保养，保持良好状态
· 施工现场设置排水沟，确保排水畅通，无积水
6.2.2 人员管理
· 作业人员统一着装，佩戴胸卡，举止文明
· 施工现场设置宣传栏，张贴安全标语和文明施工规定
· 严禁在施工现场吸烟、酗酒，保持现场整洁卫生
七、应急预案
7.1 应急组织机构
成立应急救援领导小组，由项目经理任组长，技术负责人、安全负责人任副组长，成员包括各施工班组组长。下设抢险救援组、医疗救护组、后勤保障组、现场保卫组，明确各组职责和人员分工。
7.2 应急物资储备
配备应急救援物资，包括：
· 急救箱（含绷带、消毒液、创可贴等常用药品）
· 担架2副
· 灭火器8个（4kg干粉灭火器）
· 应急照明设备4套
· 警戒带500m
· 对讲机10部
7.3 应急响应程序
发生事故后，立即启动应急响应：
1. 报警：现场人员立即向项目经理报告，项目经理根据事故情况拨打110、119、120等求助电话
2. 疏散：组织现场人员疏散至安全区域，设置警戒区，禁止无关人员进入
3. 救援：抢险救援组进行现场救援，医疗救护组对伤者进行初步救治
4. 上报：项目经理在1小时内向建设单位和当地建设行政主管部门报告事故情况
5. 调查：事故稳定后，组织事故调查，分析事故原因，制定防范措施
7.4 后期处置
事故处理结束后，做好善后工作，包括伤员救治、财产损失赔偿等。组织召开事故分析会，总结经验教训，修订完善安全管理制度和应急预案。
八、验收标准与流程
8.1 验收标准
8.1.1 吊机安装验收标准
· 吊机就位水平度≤0.5°
· 支腿沉降量≤2mm
· 安全装置灵敏可靠
· 吊机性能参数符合设计要求
8.1.2 设备安装验收标准
· 水平度：≤0.1mm/m
· 垂直度：≤0.5mm/m
· 坐标偏差：≤±2mm
· 固定牢固，无松动现象
8.2 验收流程
1. 施工单位自检：施工单位完成吊装作业后，进行自检，填写《自检报告》
2. 监理验收：监理工程师对吊装工程进行验收，重点检查安装精度和安全措施
3. 第三方检测：委托第三方检测机构对设备安装精度进行检测，出具检测报告
4. 联合验收：建设单位组织设计、监理、施工单位进行联合验收，验收合格后签署《工程验收证书》
九、结论与建议
本电动吊机施工方案通过详细的技术准备、设备配置、吊装流程设计，确保了M101、M102、M103设备的安全、精准吊装。施工过程中应严格执行方案要求，加强质量控制和安全管理，确保吊装作业顺利完成。建议在施工前组织专项技术交底和应急演练，提高作业人员的安全意识和应急处置能力。同时，应根据现场实际情况及时调整施工方案，确保工程质量和进度。
