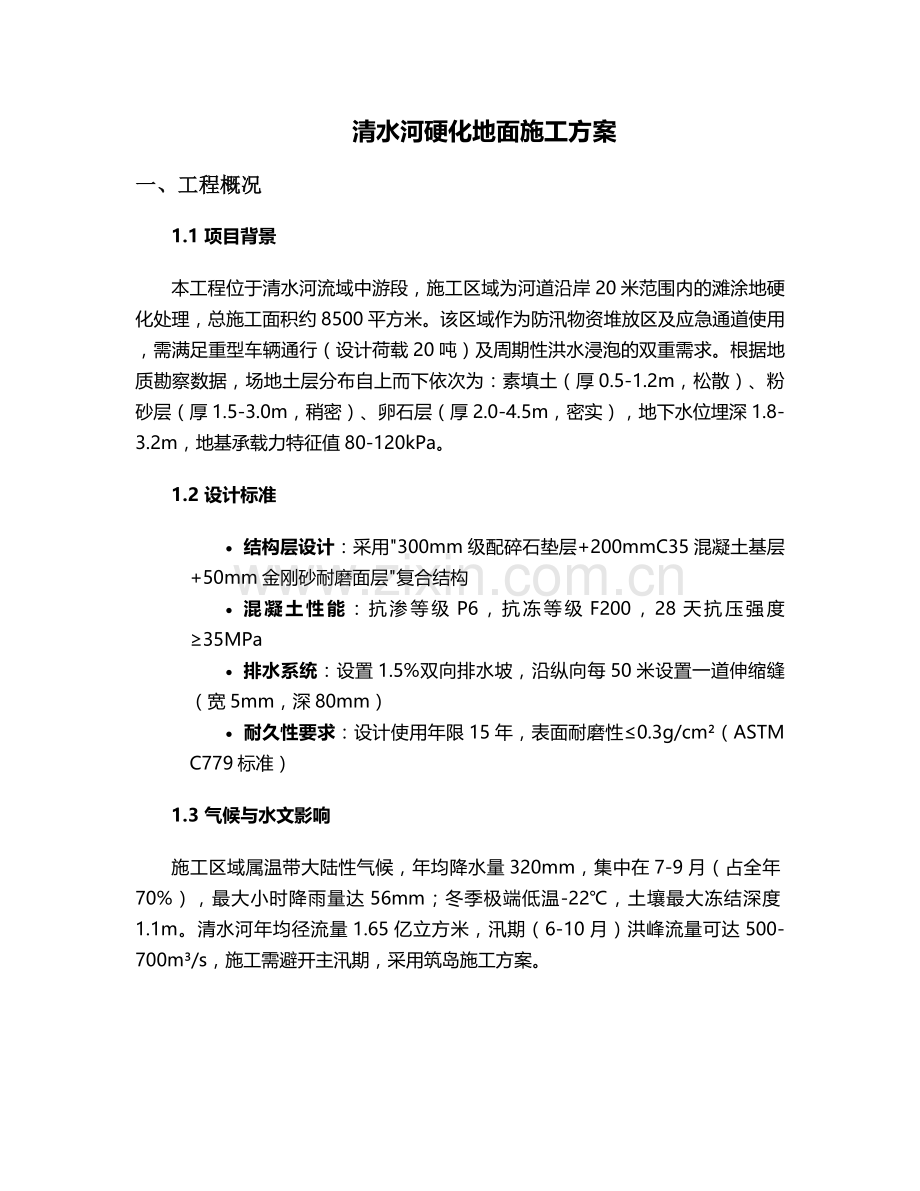

清水河硬化地面施工方案
一、工程概况
1.1 项目背景
本工程位于清水河流域中游段，施工区域为河道沿岸20米范围内的滩涂地硬化处理，总施工面积约8500平方米。该区域作为防汛物资堆放区及应急通道使用，需满足重型车辆通行（设计荷载20吨）及周期性洪水浸泡的双重需求。根据地质勘察数据，场地土层分布自上而下依次为：素填土（厚0.5-1.2m，松散）、粉砂层（厚1.5-3.0m，稍密）、卵石层（厚2.0-4.5m，密实），地下水位埋深1.8-3.2m，地基承载力特征值80-120kPa。
1.2 设计标准
· 结构层设计：采用"300mm级配碎石垫层+200mmC35混凝土基层+50mm金刚砂耐磨面层"复合结构
· 混凝土性能：抗渗等级P6，抗冻等级F200，28天抗压强度≥35MPa
· 排水系统：设置1.5%双向排水坡，沿纵向每50米设置一道伸缩缝（宽5mm，深80mm）
· 耐久性要求：设计使用年限15年，表面耐磨性≤0.3g/cm²（ASTM C779标准）
1.3 气候与水文影响
施工区域属温带大陆性气候，年均降水量320mm，集中在7-9月（占全年70%），最大小时降雨量达56mm；冬季极端低温-22℃，土壤最大冻结深度1.1m。清水河年均径流量1.65亿立方米，汛期（6-10月）洪峰流量可达500-700m³/s，施工需避开主汛期，采用筑岛施工方案。
二、施工准备
2.1 技术准备
1. 图纸深化：完成施工区域网格划分（5m×5m），建立三维坐标控制网，在河道两岸设置6个永久性水准点。重点标注地下管线位置（距地面埋深0.8-1.5m），采用BIM技术模拟混凝土浇筑流程。
2. 配合比设计：经试配确定C35混凝土配合比为：P.O42.5水泥380kg/m³、Ⅱ级粉煤灰60kg/m³、5-20mm碎石1150kg/m³、中粗砂650kg/m³、水175kg/m³、聚羧酸减水剂1.2%（胶凝材料总量计），掺加2%膨胀剂补偿收缩。
3. 技术交底：编制《关键工序作业指导书》，明确激光整平机行进速度（1.2-1.5m/min）、振捣频率（50-60Hz）、金刚砂撒布时机（指压测试3-5mm印痕）等28项关键参数。
2.2 材料准备
材料名称
规格参数
检验标准
储备量
级配碎石
5-31.5mm连续级配，含泥量≤3%
每2000m³检测筛分、压碎值
3000m³
金刚砂
Al₂O₃含量≥78%，粒径1-3mm
磨耗量≤0.3g/cm²，抗压强度≥85MPa
45t
钢筋网
Φ8@200×200mm，HRB400级
屈服强度≥400MPa，伸长率≥16%
6.2t
密封胶
聚氨酯弹性体，邵氏硬度60±5A
拉伸模量≥1.5MPa，断裂伸长率≥300%
1.2t
2.3 现场准备
1. 场地平整：清除地表植被及腐殖土，采用20t振动压路机碾压（碾压速度2.5km/h，往返6遍），压实度≥93%。低洼处采用级配碎石回填，每层虚铺厚度300mm，碾压至压实度≥96%。
2. 降排水系统：沿施工区周边开挖300mm×400mm截水沟，设置8个集水井（Φ800mm，深1.5m），配备4台Φ100mm潜水泵（扬程15m，流量50m³/h）。
3. 临时设施：搭建材料仓库（30m²，架空防潮处理）、混凝土搅拌站（HZS50型，产能50m³/h）及防汛物资储备区（储备编织袋2000条、彩条布500m²）。
三、主要施工工艺
3.1 地基处理
1. 振冲加密：对松散粉砂层采用75kW振冲器（振动力300kN）进行加密处理，梅花形布桩，桩距1.5m，桩长4.5m，加密后地基承载力≥150kPa。
2. 土工格栅铺设：在碎石垫层与粉砂层之间铺设双向土工格栅（TGSG30-30，抗拉强度≥30kN/m），搭接宽度200mm，采用U型钉（间距1.5m）固定。
3. 垫层施工：分两层摊铺级配碎石（每层150mm），采用18t压路机碾压（先静压2遍，再振压4遍），表面平整度误差≤15mm/2m，压实度采用灌砂法检测（每1000m²一组）。
3.2 模板工程
1. 模板选型：采用200mm×3000mm×5mm热轧钢板，底部焊接100mm×100mm×5mm钢板支脚，确保模板垂直度偏差≤1‰。
2. 安装工艺：模板内侧涂刷机油脱模剂，采用Φ12mm钢筋桩（长500mm，间距800mm）固定，接缝处填塞20mm厚海绵条，外侧用钢管斜撑加固。
3. 标高控制：每5米设置高程控制点，用水准仪校核模板顶面标高，允许偏差±2mm，验收合格后悬挂红色标识牌。
3.3 混凝土施工
1. 浇筑流程：
o 布料：采用天泵（布料半径30m）分区分段浇筑，每个流水段面积≤500m²，浇筑厚度控制在200±5mm。
o 振捣：先用插入式振捣棒（Φ50mm）振捣边角（间距400mm，振捣时间15-20s），再用激光整平机（SXP-2000型）振捣整平，振捣频率50Hz，行走速度1.2m/min。
o 表面处理：初凝前（浇筑后2-3小时）采用2.2kW平板振捣器纵横各振捣1遍，提浆厚度5-8mm，随后用3m刮杠找平。
2. 金刚砂施工：
o 第一次撒布：当混凝土表面指压下沉3-5mm时，撒布总量2/3的金刚砂（3.3kg/㎡），用木抹子抹平后，采用驾驶式抹光机（DMG-690型）配铁盘磨片低速（150r/min）磨压3遍。
o 第二次撒布：间隔20-30分钟后，撒布剩余1/3金刚砂（1.7kg/㎡），方向与首次垂直，更换树脂磨片（50目→100目→200目）进行精抹，每次磨压重叠宽度≥100mm。
3.4 养护与切割
1. 养护措施：
o 终凝后（浇筑后4-6小时）立即喷洒无溶剂丙烯酸养护剂（用量0.15kg/㎡），覆盖2层无纺布（150g/㎡），保持湿润养护14天。
o 养护期间每日洒水4次（气温≥30℃时增加至6次），表面温度与环境温差控制≤25℃。
2. 伸缩缝施工：
o 混凝土浇筑后24-36小时（强度达8MPa）进行切缝，采用HQS-18型切缝机（Φ180mm金刚石锯片），切割深度80mm，缝内清除碎屑后填塞聚氨酯密封胶（嵌入深度20mm）。
o 沿河岸方向每10米设置一道诱导缝，采用专用切割片形成V型槽（深30mm，宽5mm）。
四、质量控制措施
4.1 原材料控制
1. 进场检验：每批次水泥需检测安定性、凝结时间（初凝≥45min，终凝≤600min）；砂石骨料按500m³为一批次检测级配、含泥量；金刚砂每20t检测耐磨性能（磨耗量）和抗压强度。
2. 存储管理：水泥采用筒仓存储（温度≤30℃，相对湿度≤70%），存储期不超过3个月；金刚砂分AB组分密封存放，离地架空15cm，防止受潮结块。
4.2 过程控制
1. 混凝土性能：每50m³制作1组抗压试块（标养28天），另留1组同条件养护试块用于确定切缝时间。现场检测坍落度（140±20mm）、入模温度（5-35℃），每车混凝土运输时间≤90分钟。
2. 平整度控制：采用2m靠尺检查，表面平整度误差≤3mm/2m，排水坡度偏差±0.2%。激光整平机每工作2小时校准一次激光发射器，确保高程偏差≤±5mm。
3. 强度检测：7天龄期混凝土抗压强度≥25MPa，28天龄期≥35MPa。采用回弹-取芯综合法检测实体强度，每1000m²检测1点，取芯直径100mm，深度贯穿整个面层。
4.3 验收标准
检验项目
允许偏差
检验方法
检验频率
表面平整度
≤3mm/2m
靠尺+塞尺
每100m²1点
厚度
±5mm
钻芯法
每500m²1点
伸缩缝顺直度
≤5mm/5m
拉线+钢尺
每条缝检测
耐磨性能
≤0.3g/cm²
磨耗试验
每2000m²1组
五、安全与环保措施
5.1 防汛安全
1. 汛前准备：5月底前完成防汛挡墙（顶宽1.2m，高2.5m，边坡1:1.5）及应急通道（宽4m，C20混凝土浇筑），储备编织袋2000条、柴油发电机（50kW）1台、应急照明设备12套。
2. 监测预警：施工期设置水位观测点（每小时记录一次），与水文站建立联动机制，当水位达到警戒水位（1.5m）时启动应急预案，30分钟内完成人员设备撤离。
5.2 施工安全
1. 用电安全：采用TN-S接零保护系统，配电箱设置三级漏电保护（动作电流≤30mA，动作时间≤0.1s），水下作业设备配备防水电缆（IP68防护等级）。
2. 机械操作：特种作业人员持证上岗，驾驶式抹光机配备防翻滚保护架，夜间施工设置LED警示灯（间距5m，红色闪光），照明亮度≥50lux。
5.3 环境保护
1. 扬尘控制：施工便道每日洒水3次（PM10≤0.5mg/m³），混凝土搅拌站设置雾炮机（覆盖半径30m），裸土覆盖率100%（采用200g/m²防尘网）。
2. 废水处理：设置三级沉淀池（总容积50m³），施工废水经处理后回用（SS≤70mg/L），油料库房设置防渗池（渗透系数≤10⁻⁷cm/s）。
3. 生态恢复：施工完成后恢复河道植被（种植本地芦苇、沙棘），面积不小于施工扰动区的1.2倍，设置生态鱼道（宽2m，坡度1:8）。
六、施工进度计划
6.1 关键节点控制
· 准备阶段（3月1-31日）：完成场地平整、降排水系统及临时设施搭建
· 基础施工（4月1-25日）：振冲加密、碎石垫层铺设（日进度≥500m²）
· 主体施工（4月26日-5月31日）：混凝土浇筑及金刚砂面层施工（分3个流水段）
· 验收交付（6月1-15日）：竣工清理、检测验收及资料归档
6.2 进度保障措施
1. 资源配置：投入2套激光整平设备、3台驾驶式抹光机，高峰期配置作业人员65人（分两班制，每班工作8小时）。
2. 应急储备：备用发电机（200kW）确保连续供电，预拌混凝土储备量满足4小时连续浇筑需求（约200m³）。
3. 气候应对：配备防雨棚（15m×30m）应对突发降雨，冬季施工采用热水拌合（≤80℃）+骨料预热（≥5℃）措施，保证入模温度≥10℃。
七、应急预案
7.1 洪水应急
当接到洪水预警后，立即启动三级响应：
· 预警阶段（6小时响应）：停止混凝土浇筑，转移施工机械设备至高程345m以上区域。
· 应急阶段（3小时响应）：组织人员加固挡墙，启动全部排水设备，确保施工区水位低于基础底面0.5m。
· 恢复阶段：洪水退去后检测地基承载力（≥120kPa），对冲刷部位采用级配碎石回填压实（压实度≥94%）。
7.2 混凝土裂缝处理
1. 表面裂缝（宽度＜0.2mm）：采用环氧树脂胶泥封闭（刮涂厚度1-2mm），表面粘贴玻纤布（宽度200mm）增强。
2. 深层裂缝（0.2-0.5mm）：沿裂缝走向钻斜孔（孔径14mm，深度≥100mm，间距300mm），采用低压注浆法注入改性环氧树脂（压力0.2-0.4MPa）。
3. 贯穿裂缝（＞0.5mm）：设置碳纤维布加固（200g/m²，粘贴方向与裂缝垂直），搭接长度≥100mm，表面做防火处理（涂刷防火涂料，厚度3mm）。
本方案未尽事宜，严格按照《建筑地面工程施工质量验收规范》（GB50209-2025）及《混凝土结构工程施工规范》（GB50666-2011）执行，特殊工况需编制专项施工方案并经专家论证。
