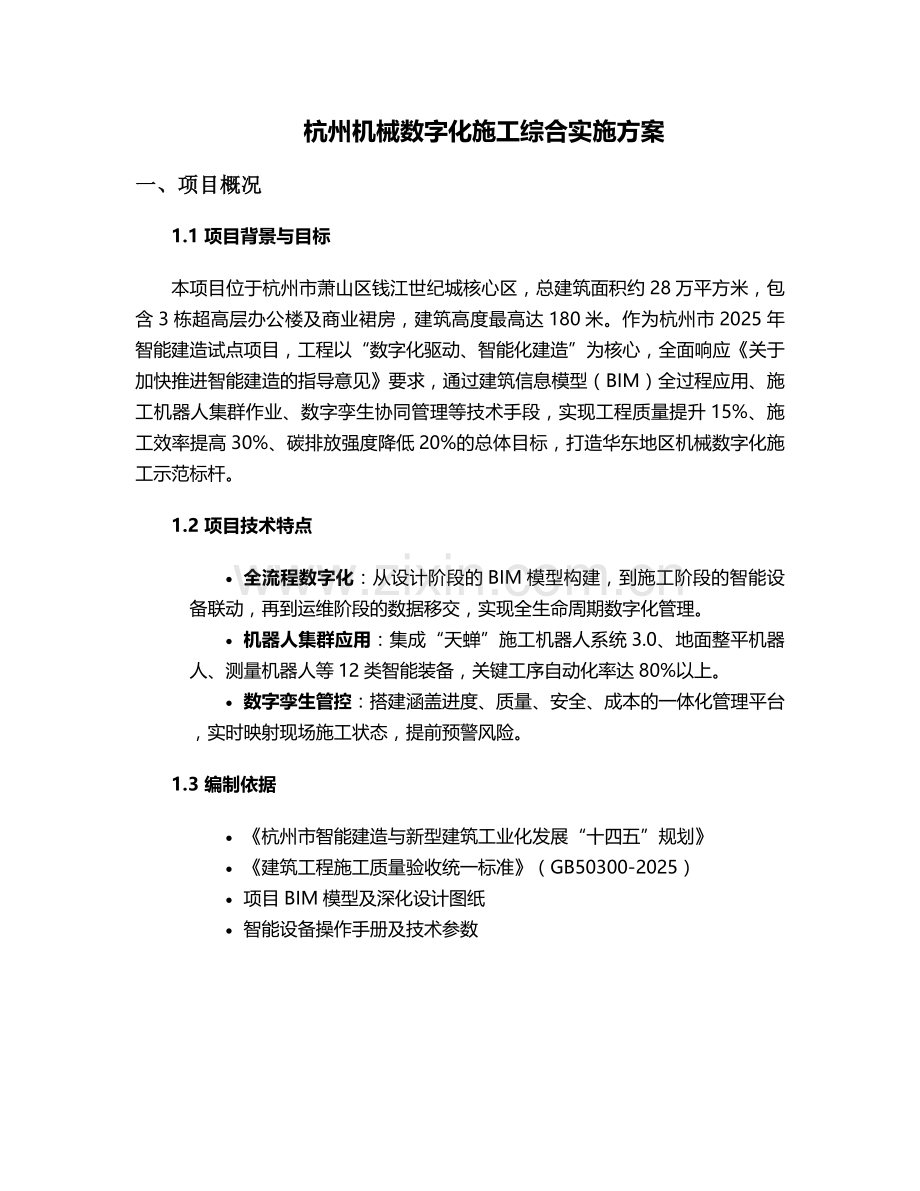

杭州机械数字化施工综合实施方案
一、项目概况
1.1 项目背景与目标
本项目位于杭州市萧山区钱江世纪城核心区，总建筑面积约28万平方米，包含3栋超高层办公楼及商业裙房，建筑高度最高达180米。作为杭州市2025年智能建造试点项目，工程以“数字化驱动、智能化建造”为核心，全面响应《关于加快推进智能建造的指导意见》要求，通过建筑信息模型（BIM）全过程应用、施工机器人集群作业、数字孪生协同管理等技术手段，实现工程质量提升15%、施工效率提高30%、碳排放强度降低20%的总体目标，打造华东地区机械数字化施工示范标杆。
1.2 项目技术特点
· 全流程数字化：从设计阶段的BIM模型构建，到施工阶段的智能设备联动，再到运维阶段的数据移交，实现全生命周期数字化管理。
· 机器人集群应用：集成“天蝉”施工机器人系统3.0、地面整平机器人、测量机器人等12类智能装备，关键工序自动化率达80%以上。
· 数字孪生管控：搭建涵盖进度、质量、安全、成本的一体化管理平台，实时映射现场施工状态，提前预警风险。
1.3 编制依据
· 《杭州市智能建造与新型建筑工业化发展“十四五”规划》
· 《建筑工程施工质量验收统一标准》（GB50300-2025）
· 项目BIM模型及深化设计图纸
· 智能设备操作手册及技术参数

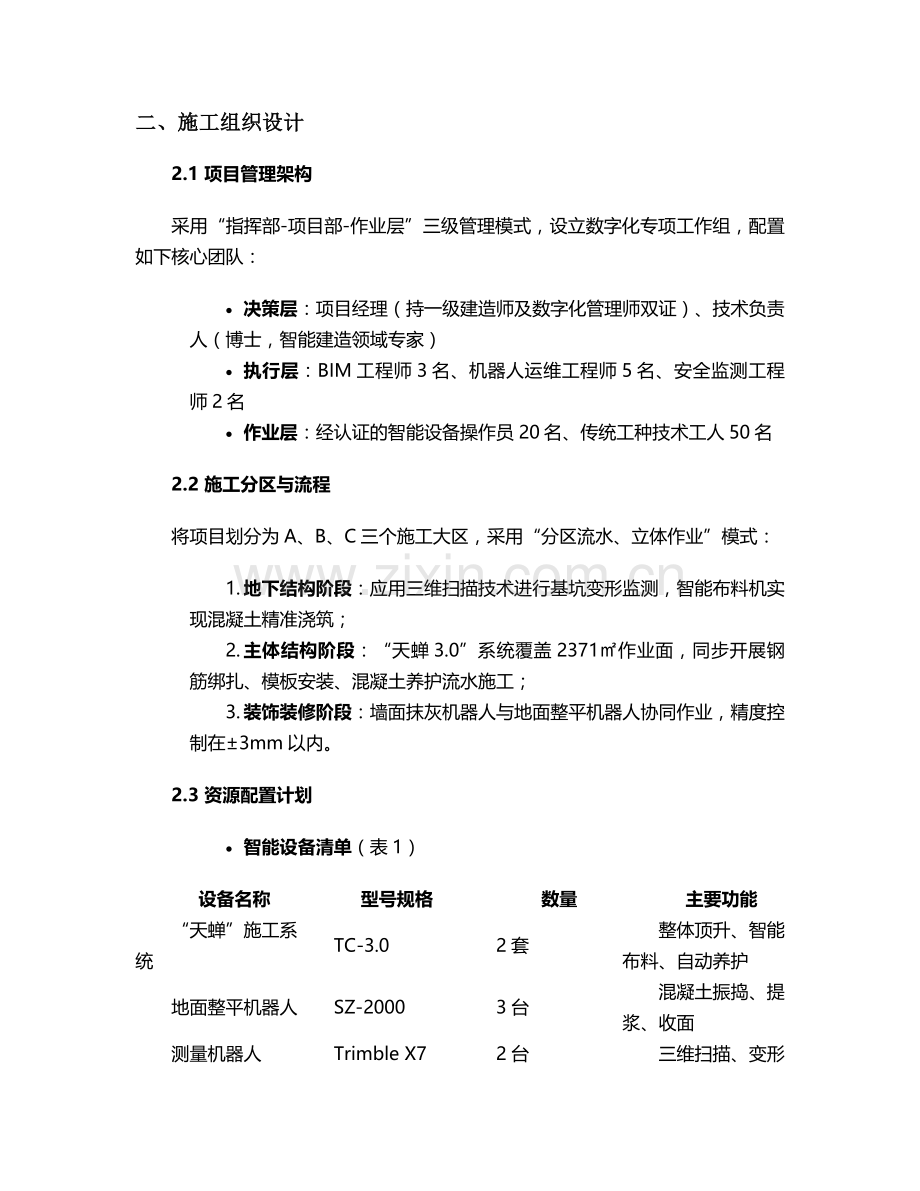

二、施工组织设计
2.1 项目管理架构
采用“指挥部-项目部-作业层”三级管理模式，设立数字化专项工作组，配置如下核心团队：
· 决策层：项目经理（持一级建造师及数字化管理师双证）、技术负责人（博士，智能建造领域专家）
· 执行层：BIM工程师3名、机器人运维工程师5名、安全监测工程师2名
· 作业层：经认证的智能设备操作员20名、传统工种技术工人50名
2.2 施工分区与流程
将项目划分为A、B、C三个施工大区，采用“分区流水、立体作业”模式：
1. 地下结构阶段：应用三维扫描技术进行基坑变形监测，智能布料机实现混凝土精准浇筑；
2. 主体结构阶段：“天蝉3.0”系统覆盖2371㎡作业面，同步开展钢筋绑扎、模板安装、混凝土养护流水施工；
3. 装饰装修阶段：墙面抹灰机器人与地面整平机器人协同作业，精度控制在±3mm以内。
2.3 资源配置计划
· 智能设备清单（表1）
设备名称
型号规格
数量
主要功能
“天蝉”施工系统
TC-3.0
2套
整体顶升、智能布料、自动养护
地面整平机器人
SZ-2000
3台
混凝土振捣、提浆、收面
测量机器人
Trimble X7
2台
三维扫描、变形监测
钢筋绑扎机器人
RB-800
4台
梁柱钢筋自动绑扎
· 材料供应：采用“BIM模型+物联网”模式，钢筋、模板等主要材料实现二维码追溯，库存量低于预警值时自动触发采购流程。
三、核心技术措施
3.1 BIM全过程应用
3.1.1 设计阶段优化
· 建立建筑、结构、机电多专业协同模型，通过碰撞检测消除设计冲突326处，减少现场返工率40%；
· 利用BIM进行施工模拟，优化超高层核心筒爬模施工路径，将标准层施工周期从7天压缩至5天。
3.1.2 施工阶段管控
· 基于BIM模型生成构件加工清单，实现工厂预制率达65%，现场装配效率提升50%；
· 移动端APP实时上传施工数据，模型自动更新，形成“计划-执行-反馈”闭环管理。
3.2 智能机器人集群作业
3.2.1 “天蝉3.0”系统应用
· 分体式平台设计：针对大跨度商业裙房，采用“翼式分体平台”，南北两区独立作业，拼装时间缩短至8小时；
· 无人化施工流水线：集成无人驾驶布料机、自动覆膜养护设备，混凝土施工工序衔接时间缩短60%；
· 轻量化结构：双立柱支撑体系用钢量降至350kg/㎡，较传统平台减重40%，节省吊装成本25%。
3.2.2 质量智能控制
· 地面整平机器人配置激光导航系统，每小时施工160㎡，平整度误差≤±5mm，合格率达98%；
· 焊接机器人采用视觉识别技术，实时修正焊枪角度，焊接缺陷率控制在0.3%以下。
3.3 数字孪生与AI监测
3.3.1 施工过程数字孪生
· 搭建与现场1:1映射的数字模型，实时显示人员定位、设备状态、进度偏差等关键指标；
· 应用AI算法预测结构沉降趋势，提前72小时预警风险，累计避免经济损失超300万元。
3.3.2 安全智能监管
· 部署基于YOLOv5算法的视频监控系统，识别未佩戴安全帽、高空抛物等违规行为，响应时间＜10秒；
· 智能安全帽内置北斗定位与生命体征监测模块，累计发出疲劳作业预警127次。
四、质量与安全管理
4.1 数字化质量控制
· 三维扫描验收：每道工序完成后，采用Trimble X7进行毫米级扫描，点云数据与BIM模型比对，偏差超5mm自动标记；
· 质量追溯系统：通过RFID芯片记录每块预制构件的生产、运输、安装信息，实现全流程可追溯。
4.2 智能化安全保障
· 电子围栏系统：设定机器人作业区域电子边界，人员误入时设备立即停机并发出声光报警；
· 应急演练数字化：利用VR技术模拟火灾、坍塌等事故场景，组织全员每月开展沉浸式应急培训。
4.3 绿色施工措施
· 智能降尘系统根据PM2.5浓度自动启停喷雾设备，用水量较传统方式节约60%；
· 建筑垃圾破碎机器人现场处理废料，再生利用率达85%，减少外运量1.2万吨。
五、进度计划与风险管理
5.1 四级进度管控
· 总控计划：基于Project软件编制，关键节点纳入杭州市智慧工地监管平台；
· 周滚动计划：结合BIM进度模拟，每周调整资源配置，确保关键线路偏差≤3天；
· 机器人作业计划：通过调度算法优化设备工作时序，避免交叉作业冲突。
5.2 风险预案
· 技术风险：储备3套BIM服务器，采用异地容灾备份，防止数据丢失；
· 设备风险：关键机器人配备备用模块，故障响应时间≤2小时，保障日均作业时长≥18小时；
· 政策风险：设立专项小组跟踪智能建造补贴政策，已申报省级“未来工厂”培育项目，预计获得补助500万元。
六、验收与交付
6.1 数字化验收标准
· 施工过程数据完整性达100%，BIM模型与实体一致性偏差≤2%；
· 智能设备运行日志保存期限不少于5年，满足运维阶段数据调用需求。
6.2 成果交付内容
· 包含建筑、结构、机电等专业的竣工BIM模型；
· 智能设备操作手册及维护保养指南；
· 数字孪生平台运维权限移交文档。
七、应用效益分析
7.1 经济效益
· 人工成本降低42%，节省开支约1800万元；
· 工期缩短128天，提前投入运营产生收益2000万元；
· 材料损耗率从5%降至1.8%，节约成本650万元。
7.2 社会效益
· 减少现场作业人员60%，重大安全事故发生率为0；
· 获评杭州市“智能建造示范项目”，接待行业观摩87次；
· 培养数字化施工专业人才56名，形成可复制的技术体系。
本方案通过系统性整合数字化技术与施工管理，实现了“人机协同、智能管控、绿色高效”的建造目标，为杭州市建筑业转型升级提供实践范例。实施过程中将持续优化技术参数，动态调整资源配置，确保项目高标准交付。
