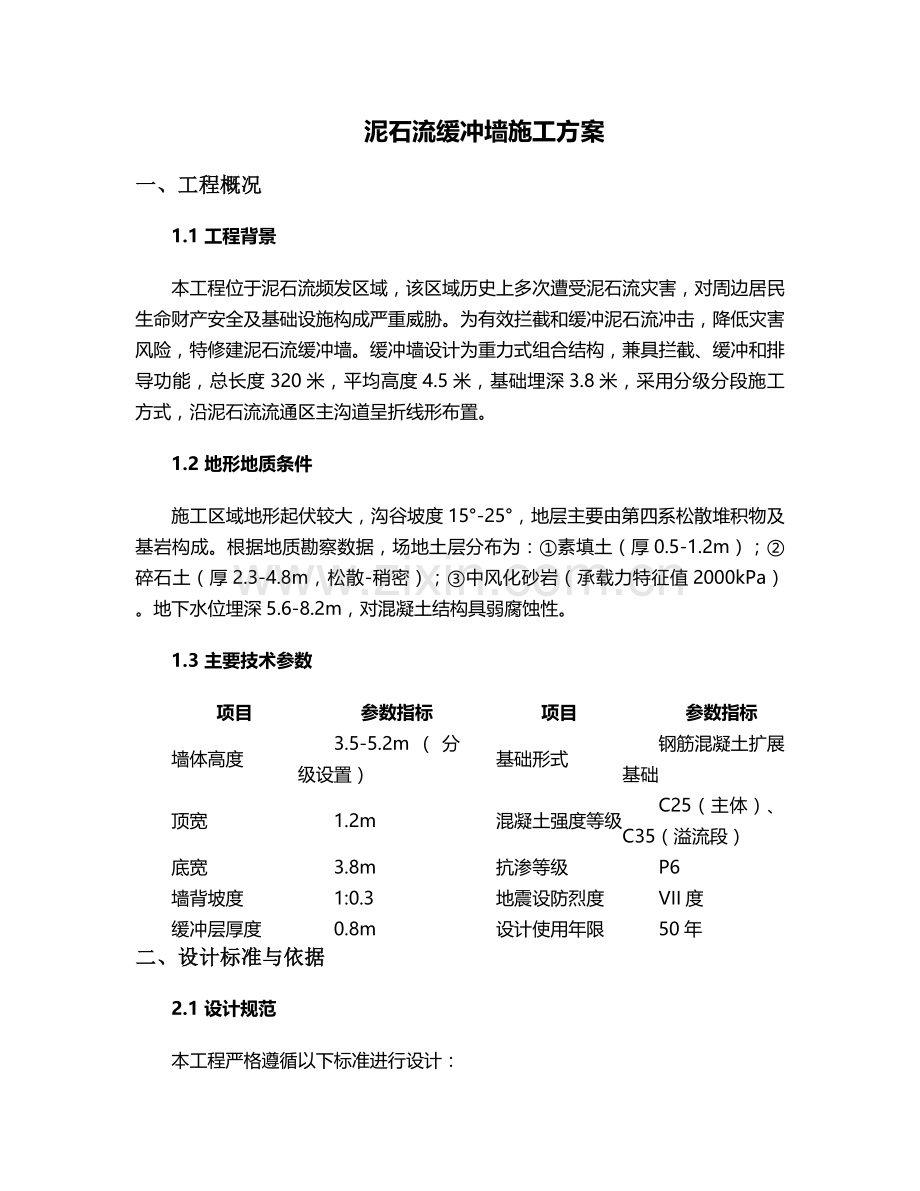

泥石流缓冲墙施工方案
一、工程概况
1.1 工程背景
本工程位于泥石流频发区域,该区域历史上多次遭受泥石流灾害,对周边居民生命财产安全及基础设施构成严重威胁。为有效拦截和缓冲泥石流冲击,降低灾害风险,特修建泥石流缓冲墙。缓冲墙设计为重力式组合结构,兼具拦截、缓冲和排导功能,总长度320米,平均高度4.5米,基础埋深3.8米,采用分级分段施工方式,沿泥石流流通区主沟道呈折线形布置。
1.2 地形地质条件
施工区域地形起伏较大,沟谷坡度15°-25°,地层主要由第四系松散堆积物及基岩构成。根据地质勘察数据,场地土层分布为:①素填土(厚0.5-1.2m);②碎石土(厚2.3-4.8m,松散-稍密);③中风化砂岩(承载力特征值2000kPa)。地下水位埋深5.6-8.2m,对混凝土结构具弱腐蚀性。
1.3 主要技术参数
项目
参数指标
项目
参数指标
墙体高度
3.5-5.2m(分级设置)
基础形式
钢筋混凝土扩展基础
顶宽
1.2m
混凝土强度等级
C25(主体)、C35(溢流段)
底宽
3.8m
抗渗等级
P6
墙背坡度
1:0.3
地震设防烈度
VII度
缓冲层厚度
0.8m
设计使用年限
50年
二、设计标准与依据

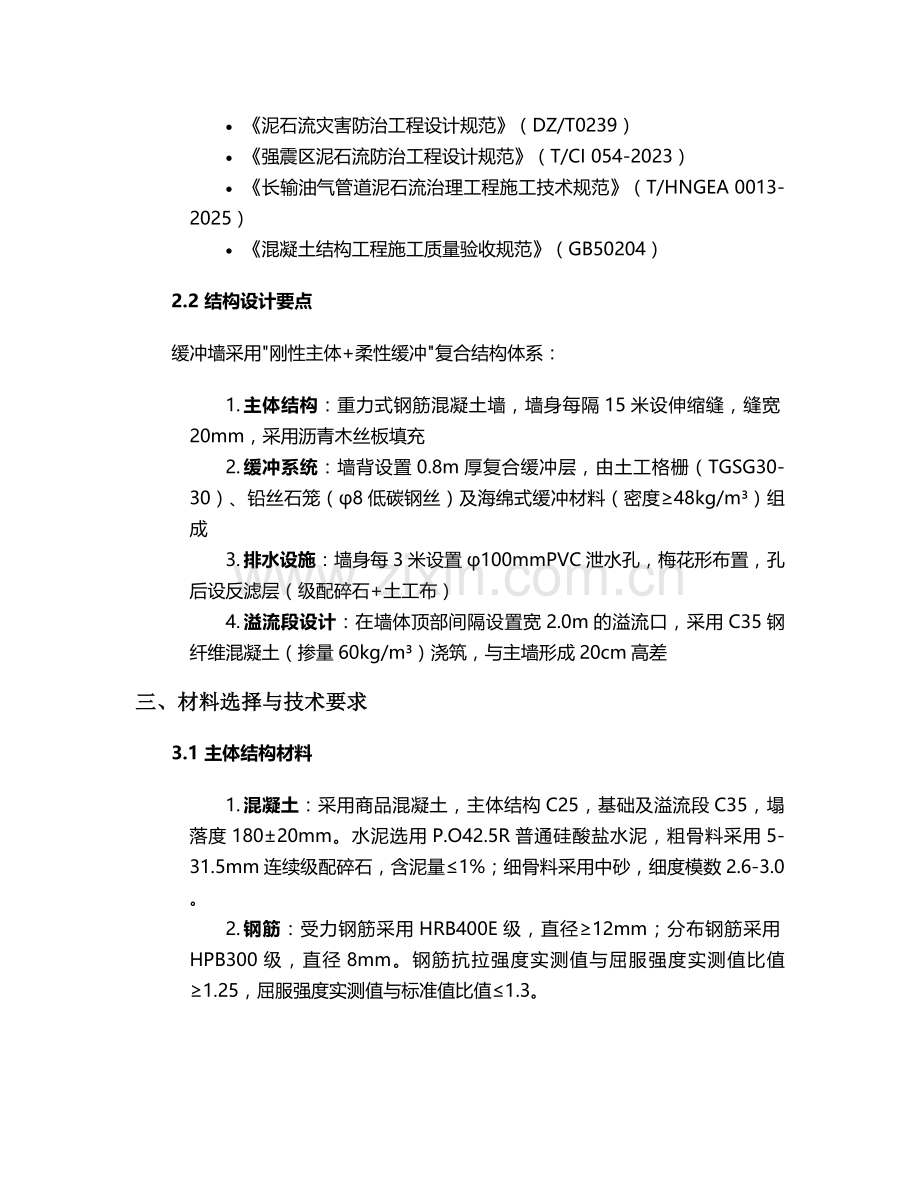

2.1 设计规范
本工程严格遵循以下标准进行设计:
· 《泥石流灾害防治工程设计规范》(DZ/T0239)
· 《强震区泥石流防治工程设计规范》(T/CI 054-2023)
· 《长输油气管道泥石流治理工程施工技术规范》(T/HNGEA 0013-2025)
· 《混凝土结构工程施工质量验收规范》(GB50204)
2.2 结构设计要点
缓冲墙采用"刚性主体+柔性缓冲"复合结构体系:
1. 主体结构:重力式钢筋混凝土墙,墙身每隔15米设伸缩缝,缝宽20mm,采用沥青木丝板填充
2. 缓冲系统:墙背设置0.8m厚复合缓冲层,由土工格栅(TGSG30-30)、铅丝石笼(φ8低碳钢丝)及海绵式缓冲材料(密度≥48kg/m³)组成
3. 排水设施:墙身每3米设置φ100mmPVC泄水孔,梅花形布置,孔后设反滤层(级配碎石+土工布)
4. 溢流段设计:在墙体顶部间隔设置宽2.0m的溢流口,采用C35钢纤维混凝土(掺量60kg/m³)浇筑,与主墙形成20cm高差
三、材料选择与技术要求
3.1 主体结构材料
1. 混凝土:采用商品混凝土,主体结构C25,基础及溢流段C35,塌落度180±20mm。水泥选用P.O42.5R普通硅酸盐水泥,粗骨料采用5-31.5mm连续级配碎石,含泥量≤1%;细骨料采用中砂,细度模数2.6-3.0。
2. 钢筋:受力钢筋采用HRB400E级,直径≥12mm;分布钢筋采用HPB300级,直径8mm。钢筋抗拉强度实测值与屈服强度实测值比值≥1.25,屈服强度实测值与标准值比值≤1.3。
3. 砂石材料:浆砌石选用新鲜中风化砂岩,单轴抗压强度≥30MPa,块石尺寸≥30cm×25cm×20cm,表面清洁无风化层。砂采用洁净河砂,含泥量≤3%。
3.2 缓冲系统材料
材料类型
技术参数
施工部位
铅丝石笼
φ8低碳钢丝,网格10×10cm,笼体2×1×1m
缓冲层主体
土工格栅
双向拉伸,纵横向抗拉强度≥80kN/m
石笼层间加筋
聚氨酯缓冲垫
密度48kg/m³,抗压强度≥0.8MPa
墙背与石笼之间
复合排水网
三维结构,排水能力≥300m³/m·d
缓冲层底部排水系统
3.3 止水与防渗材料
伸缩缝采用"橡胶止水带+沥青麻丝"复合止水构造,其中橡胶止水带选用CB型300×8mm,伸长率≥400%;沥青麻丝应饱满填塞,表面采用聚硫密封胶封闭。墙背防渗采用1.5mm厚HDPE土工膜,搭接宽度≥10cm,热熔焊接施工。
四、施工准备
4.1 技术准备
1. 图纸会审与交底:组织技术人员进行图纸会审,重点审查结构尺寸、节点构造及与现场地形的符合性。编制详细的技术交底文件,对施工班组进行三级交底(项目总工→施工员→作业班组)。
2. 测量控制网布设:根据设计坐标,建立施工控制网,设置5个永久控制点和12个临时水准点。采用全站仪进行轴线放样,水准仪控制高程,放样误差控制在:轴线±15mm,高程±10mm。
3. 试验与检测:对进场材料进行见证取样送检,混凝土配合比需考虑施工环境温度进行调整(夏季掺加缓凝剂,冬季掺加早强防冻剂)。提前完成砂石料级配、钢筋力学性能、防水材料性能等28项检测。
4.2 现场准备
1. 场地平整:清除施工区域内杂草、浮土及障碍物,修整施工便道(宽度4.5m,纵坡≤8%),设置错车道及会车平台。
2. 临时设施:搭建搅拌站(HZS50型,生产能力50m³/h)、钢筋加工棚(30×8m)、材料仓库(20×15m)及办公生活区。临时设施布置应避开泥石流可能影响范围,距离沟道边缘≥20m。
3. 排水系统:在施工区域周边设置截水沟(断面50×60cm)和集水井(直径1.2m,深2.0m),配备4台Φ150mm污水泵(扬程25m),确保雨季施工场地不积水。
4.3 资源配置
1. 机械设备:
o 土方机械:挖掘机2台(PC220)、装载机1台(ZL50)、压路机1台(20t)
o 混凝土设备:搅拌站1套、输送泵2台、振捣棒6台(Φ50/Φ30)
o 运输设备:自卸汽车5辆(15t)、混凝土罐车3辆(6m³)
o 测量设备:全站仪1台、水准仪2台、GPS定位仪1台
2. 人力资源:
o 管理人员:项目经理1人、技术负责人1人、施工员3人、质检员2人、安全员2人
o 作业人员:钢筋工12人、木工15人、混凝土工18人、砌筑工20人、普工25人
五、主要施工流程与方法
5.1 基础施工
1. 基坑开挖:采用分段跳槽开挖,每段长度20m,坡度1:0.5。机械开挖至基底以上30cm,改为人工清底,避免扰动持力层。基底验收合格后,立即浇筑10cm厚C15混凝土垫层。
2. 钢筋工程:基础钢筋采用绑扎连接,受力钢筋接头面积百分率≤25%,搭接长度40d。钢筋保护层厚度:基础底面50mm,侧面40mm,采用C30混凝土垫块(强度等同构件)。
3. 模板工程:采用18mm厚酚醛覆膜胶合板,50×100mm方木背楞,Φ48×3.5mm钢管支撑。模板安装应确保拼缝严密(缝隙≤2mm),采用对拉螺栓固定(横向间距600mm,竖向间距500mm),螺栓中部设置止水环(Φ50×3mm)。
4. 混凝土浇筑:基础混凝土分两层浇筑,每层厚度≤500mm,采用插入式振捣棒振捣(移动间距≤300mm,振捣时间15-30s)。浇筑完成后及时覆盖养护,养护期不少于14d。
5.2 墙体主体施工
1. 钢筋绑扎:墙体钢筋分内外两层布置,竖向钢筋Φ16@200,水平钢筋Φ12@200。采用"先立筋后横筋"的绑扎顺序,设置钢筋定位支架(间距1.5m)确保保护层厚度(35mm)。
2. 模板安装:采用定型钢模板(1.2×2.4m),面板厚度5mm,边框采用8#槽钢。模板安装前涂刷脱模剂(水性隔离剂),安装后检查垂直度(允许偏差≤3mm/m)和轴线位置(允许偏差≤10mm)。
3. 混凝土施工:
o 浇筑方式:分层分段浇筑,每层高度300mm,段长10m,采用泵送布料。
o 振捣工艺:使用Φ50振捣棒,快插慢拔,插入下层混凝土50mm,避免漏振和过振。
o 施工缝处理:水平施工缝留置在距基础顶面300mm处,浇筑前凿毛并涂刷水泥净浆。
o 养护措施:覆盖土工布洒水养护,保持表面湿润,养护期14d,冬季采用薄膜+棉被保温养护。
5.3 缓冲系统施工
1. 铅丝石笼安装:
o 石笼组装:在现场按设计尺寸拼装,绑扎点采用双股Φ12钢丝缠绕3圈以上。
o 石料装填:采用人工分层装填,每层厚度30cm,大粒径石块放置外围,小粒径填充内部,孔隙率控制在35%-40%。
o 笼体连接:相邻笼体采用Φ8钢丝双股连接,间距20cm,拐角处加密处理。
2. 复合缓冲层施工:
o 铺设顺序:自下而上依次为排水网→土工格栅→铅丝石笼→聚氨酯缓冲垫。
o 连接方式:土工格栅搭接长度15cm,采用U型钉固定(间距1.0m);聚氨酯缓冲垫采用专用胶黏剂粘贴。
o 排水构造:在缓冲层底部设置纵向排水盲沟(10×10cm),内填碎石,间隔50m设置横向排水管(Φ150mm PVC管)接入墙身泄水孔。
5.4 附属工程施工
1. 溢流口施工:采用C35钢纤维混凝土整体浇筑,钢纤维应分散均匀,避免结团。设置定型模板确保几何尺寸准确,表面平整度≤5mm/m。
2. 截排水设施:
o 墙顶截水沟:采用M7.5浆砌片石砌筑,断面30×40cm,沟底纵坡≥2%。
o 墙后排水孔:成孔采用Φ110mm钻头钻孔,安装Φ100mm PVC管(带孔),孔口设置反滤层(级配碎石+土工布)。
3. 伸缩缝处理:缝内填塞沥青麻丝(深度15cm),表面采用2cm厚聚硫密封胶封闭,宽度20mm,确保伸缩自由。
六、质量控制措施
6.1 原材料质量控制
建立材料进场"三检"制度(自检、互检、专检),主要材料控制要点:
· 钢筋:每批重量≤60t为一检验批,查验出厂合格证及复试报告(屈服强度、抗拉强度、伸长率、冷弯性能)。
· 混凝土:开盘鉴定需包含配合比、坍落度、初凝时间等参数,每100m³制作3组试块(标养、同养、抗渗)。
· 防水材料:土工膜需进行刺破强力、CBR顶破强力及耐静水压试验,合格率100%方可使用。
6.2 工序质量控制
1. 基础工程:
o 地基承载力检测:采用平板载荷试验,每50m检测1点,承载力特征值≥250kPa。
o 钢筋安装:检查钢筋规格、数量、间距及保护层厚度,允许偏差:受力钢筋间距±10mm,保护层厚度±5mm。
2. 混凝土工程:
o 模板检查:在浇筑前检查刚度、稳定性及拼缝严密性,垂直度偏差≤3mm/m。
o 浇筑监控:记录坍落度(每工作班≥2次)、浇筑时间及养护措施,确保连续浇筑无冷缝。
o 外观质量:表面平整度≤8mm/m,蜂窝、麻面面积≤0.5%,无露筋、孔洞等缺陷。
3. 缓冲层工程:
o 石笼填充密度:每20个笼体抽查1个,实测密度≥1.8t/m³。
o 连接质量:检查绑扎点强度及间距,采用扭力扳手测试绑扎力≥30N·m。
6.3 试验与检测
检测项目
检测频率
标准要求
混凝土抗压强度
每100m³/组
平均值≥1.15fcu,k,最小值≥0.95fcu,k
钢筋保护层厚度
每检验批≥3点
允许偏差±5mm
墙体垂直度
每20m测1点
≤H/3000且≤20mm
缓冲层孔隙率
每50m²测1点
35%-40%
防渗层完整性
电火花检测(30kV)
无击穿点
七、安全与环保措施
7.1 安全防护措施
1. 施工安全:
o 高空作业:设置临边防护栏杆(高度1.2m,两道横杆),作业人员佩戴双钩安全带,脚手架搭设需验收合格挂牌使用。
o 基坑支护:深度≥3m的基坑采用喷锚支护(Φ22锚杆,长度3.5m,间距1.5m),设置坡顶截水沟和位移监测点(监测频率1次/天)。
o 用电安全:采用TN-S接零保护系统,配电箱实行"三级配电两级保护",漏电保护器动作电流≤30mA(潮湿环境≤15mA)。
2. 地质灾害预警:
o 监测系统:在施工区上游设置雨量计(预警阈值50mm/24h)和泥水位监测仪,数据实时传输至监控中心。
o 应急响应:编制泥石流应急预案,配备应急物资(救生衣、应急灯、对讲机等),每月组织1次应急演练,雨季实行24小时值班制度。
7.2 环境保护措施
1. 水土保持:
o 施工期:设置沉淀池(三级,总容积50m³)处理施工废水,弃渣集中堆放并覆盖防雨布,严禁乱弃。
o 恢复期:工程完工后,对施工便道及临时用地进行植被恢复(撒播草灌混合种子,覆盖率≥90%)。
2. 噪声与扬尘控制:
o 噪声管理:昼间噪声≤70dB,夜间≤55dB,破碎机等设备设置隔音棚,夜间22:00-次日6:00禁止高噪声作业。
o 扬尘防治:拌合站设置喷雾降尘系统,施工便道每日洒水3次(干燥天气增加至5次),车辆出场前冲洗轮胎。
3. 废弃物处理:建筑垃圾分类回收,可利用部分(钢筋头、废模板)回收率≥80%;生活垃圾集中收集,由环卫部门定期清运,严禁焚烧或随意丢弃。
八、施工进度计划
8.1 关键线路
施工总工期150天,关键线路为:施工准备→基础开挖→钢筋混凝土基础→墙体主体施工→缓冲系统安装→附属工程→竣工验收。
8.2 进度安排
施工阶段
起止时间(天)
主要工作内容
资源配置
施工准备
1-15
场地平整、临时设施、测量放样
挖掘机2台,人工15人
基础工程
16-45
基坑开挖、钢筋绑扎、模板安装、混凝土浇筑
钢筋工12人,木工15人,混凝土工18人
墙体主体
46-85
钢筋安装、模板支护、混凝土浇筑养护
同上
缓冲系统
86-120
铅丝石笼安装、缓冲层铺设、排水系统
砌筑工20人,普工25人
附属工程
121-140
溢流口、截排水、伸缩缝处理
综合班组30人
竣工验收
141-150
清理、资料整理、验收准备
技术人员8人
8.3 进度保证措施
1. 资源保障:储备足够的材料(钢筋、水泥等提前15天进场),备用1台混凝土输送泵和2台发电机(200kW)。
2. 雨季施工措施:基础工程尽量安排在旱季施工,雨季备足防雨布(2000m²)和排水设备,混凝土浇筑遇雨时采取覆盖防雨棚并调整配合比(减少坍落度50mm)。
3. 进度监控:采用Project软件进行进度管理,每周召开进度协调会,延误超过3天及时采取赶工措施(增加作业班组或延长作业时间)。
九、验收标准与流程
9.1 验收标准
1. 基础工程:
o 混凝土强度:达到设计强度100%,表面平整度≤8mm/m。
o 轴线位置:基础轴线偏差≤15mm,基础顶面高程偏差±10mm。
2. 墙体结构:
o 断面尺寸:顶宽、底宽允许偏差±20mm,高度偏差±30mm。
o 垂直度:每20m检查1点,偏差≤H/3000且≤20mm。
3. 缓冲系统:
o 石笼安装:笼体位置偏差≤50mm,层间平整度≤30mm。
o 排水功能:通水试验无堵塞,排水能力满足设计要求。
9.2 验收流程
1. 分部分项验收:
o 隐蔽工程验收:基础、钢筋、防渗层等隐蔽部位需经监理工程师验收签字后方可隐蔽。
o 分项工程验收:每个分项工程完成后,施工单位自检合格,报监理工程师验收,合格率100%方可进入下道工序。
2. 竣工验收:
o 验收条件:完成设计文件全部内容,施工单位自检合格,监理评估合格,资料齐全。
o 验收组织:由建设单位组织设计、施工、监理及勘察单位进行联合验收,邀请当地自然资源部门参加。
o 验收内容:工程实体质量、观感质量、资料完整性及功能测试(如排水系统通水试验、缓冲层承载试验等)。
3. 资料归档:竣工验收后30日内,整理完成工程技术资料(含设计文件、施工记录、检测报告等),装订成册移交建设单位存档。
十、运行维护
10.1 日常维护
1. 定期检查:每月进行1次全面检查,重点检查:
o 墙体结构:有无裂缝、变形、渗漏水等。
o 缓冲系统:石笼有无松动、变形,填充料有无流失。
o 排水设施:有无堵塞、淤积,排水是否畅通。
2. 季度维护:每季度对缓冲层进行补充填料(流失量超过5%时),清理排水系统淤积物,修复破损的防渗层(采用热风焊接补丁法)。
10.2 特殊情况处理
1. 泥石流发生后:
o 立即检查墙体结构完整性及缓冲层变形情况。
o 清除缓冲墙前淤积物(当淤积高度超过墙高1/3时)。
o 修复受损的铅丝石笼(采用同规格钢丝绑扎修补)。
2. 结构裂缝处理:
o 宽度<0.2mm裂缝:采用环氧树脂浆液灌注处理。
o 宽度≥0.2mm裂缝:凿成V型槽,采用碳纤维布加固+环氧树脂封闭。
10.3 长期监测
设置永久性监测点,包括:
· 位移监测:在墙体顶部设置10个沉降观测点和5个水平位移观测点,每半年监测1次。
· 应力监测:在墙身埋设5个钢筋应力计和3个土压力盒,数据定期采集分析。
· 预警系统:保持雨量计和泥水位监测仪长期运行,电池每季度更换1次,数据每年校准1次。
本方案通过系统设计和科学施工,确保泥石流缓冲墙达到预期的拦截缓冲效果,为区域防灾减灾提供可靠保障。施工过程中应严格执行各项技术标准和质量控制措施,强化安全管理,实现工程安全、优质、高效完成。
