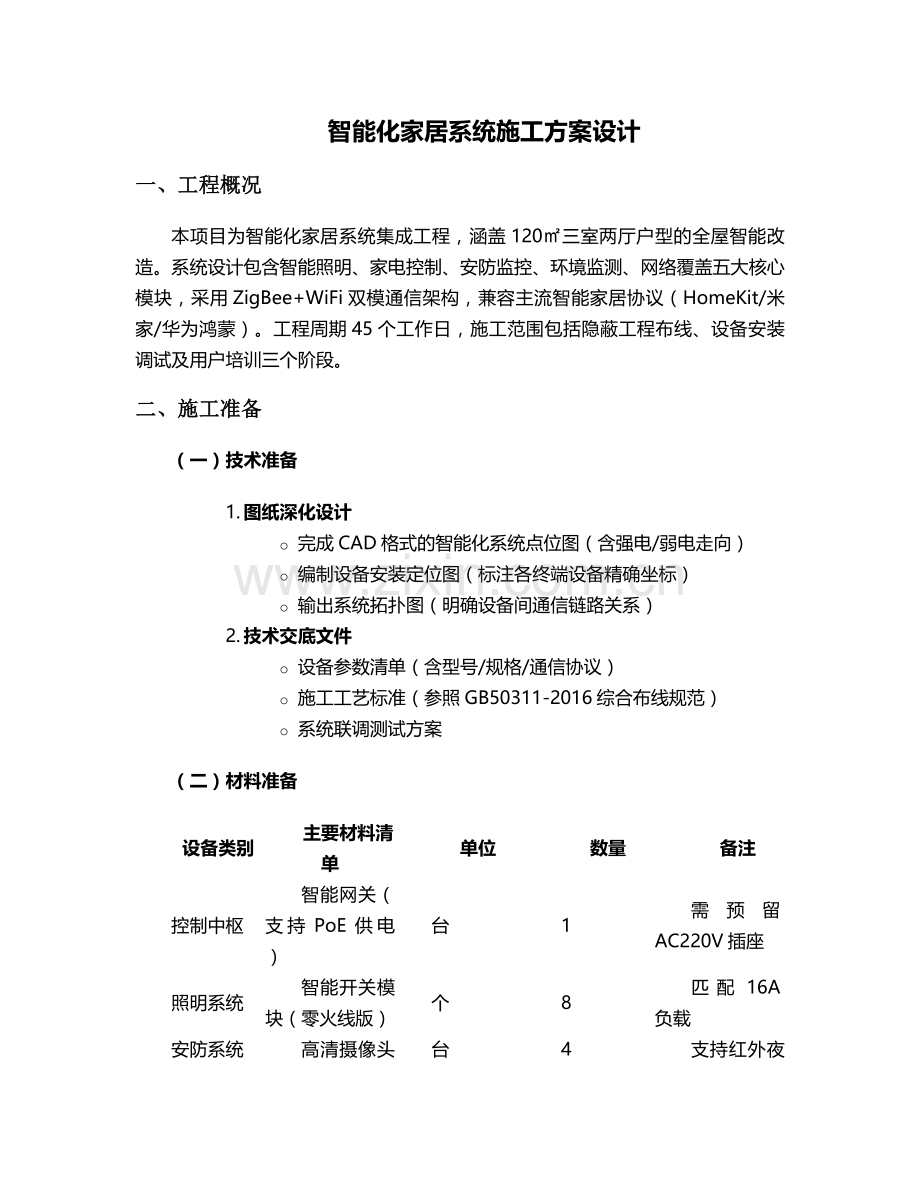

智能化家居系统施工方案设计
一、工程概况
本项目为智能化家居系统集成工程，涵盖120㎡三室两厅户型的全屋智能改造。系统设计包含智能照明、家电控制、安防监控、环境监测、网络覆盖五大核心模块，采用ZigBee+WiFi双模通信架构，兼容主流智能家居协议（HomeKit/米家/华为鸿蒙）。工程周期45个工作日，施工范围包括隐蔽工程布线、设备安装调试及用户培训三个阶段。
二、施工准备
（一）技术准备
1. 图纸深化设计
o 完成CAD格式的智能化系统点位图（含强电/弱电走向）
o 编制设备安装定位图（标注各终端设备精确坐标）
o 输出系统拓扑图（明确设备间通信链路关系）
2. 技术交底文件
o 设备参数清单（含型号/规格/通信协议）
o 施工工艺标准（参照GB50311-2016综合布线规范）
o 系统联调测试方案
（二）材料准备
设备类别
主要材料清单
单位
数量
备注
控制中枢
智能网关（支持PoE供电）
台
1
需预留AC220V插座
照明系统
智能开关模块（零火线版）
个
8
匹配16A负载
安防系统
高清摄像头（200万像素）
台
4
支持红外夜视

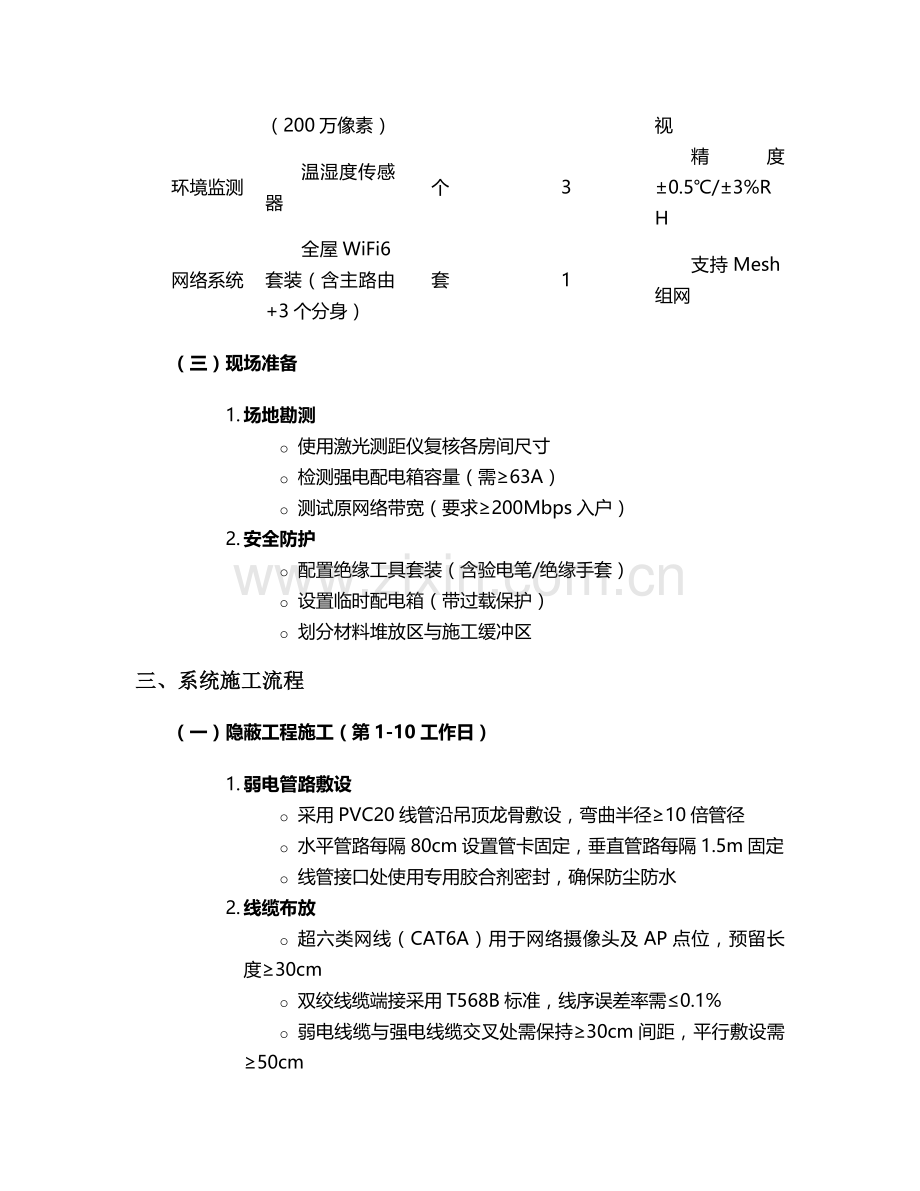

环境监测
温湿度传感器
个
3
精度±0.5℃/±3%RH
网络系统
全屋WiFi6套装（含主路由+3个分身）
套
1
支持Mesh组网
（三）现场准备
1. 场地勘测
o 使用激光测距仪复核各房间尺寸
o 检测强电配电箱容量（需≥63A）
o 测试原网络带宽（要求≥200Mbps入户）
2. 安全防护
o 配置绝缘工具套装（含验电笔/绝缘手套）
o 设置临时配电箱（带过载保护）
o 划分材料堆放区与施工缓冲区
三、系统施工流程
（一）隐蔽工程施工（第1-10工作日）
1. 弱电管路敷设
o 采用PVC20线管沿吊顶龙骨敷设，弯曲半径≥10倍管径
o 水平管路每隔80cm设置管卡固定，垂直管路每隔1.5m固定
o 线管接口处使用专用胶合剂密封，确保防尘防水
2. 线缆布放
o 超六类网线（CAT6A）用于网络摄像头及AP点位，预留长度≥30cm
o 双绞线缆端接采用T568B标准，线序误差率需≤0.1%
o 弱电线缆与强电线缆交叉处需保持≥30cm间距，平行敷设需≥50cm
3. 底盒安装
o 86型标准底盒预埋深度50-60mm，与墙面平整度误差≤2mm
o 智能开关底盒需预留零线（截面积≥1.5mm²）
o 多媒体箱改造为400×300mm标准弱电箱，内置12位理线架
（二）设备安装阶段（第11-30工作日）
1. 控制中枢安装
o 智能网关固定于弱电箱内，通过35mm DIN导轨安装
o 连接DC12V/2A稳压电源，确保电压波动≤±5%
o 配置双备份网络接入（主光纤+4G备用）
2. 终端设备安装
o 智能开关：火线接入L端，负载接入L1端，零线接入N端，PE端可靠接地
o 摄像头：采用壁装式支架，安装高度2.5m，水平俯角15°，镜头清洁度检测需达到99%
o 传感器：温湿度传感器安装于距离地面1.5m高度，避开阳光直射及空调出风口
3. 设备固定工艺
o 墙面设备采用膨胀螺丝固定（M4×25mm规格），扭矩控制在3.5N·m
o 吊顶设备使用轻钢龙骨连接件，承重能力≥5kg
o 桌面设备采用3M VHB胶带固定，剥离强度≥20N/cm
（三）系统调试阶段（第31-40工作日）
1. 单机调试
o 智能开关：测试通断响应时间（要求≤300ms），负载能力测试至额定值120%
o 安防设备：摄像头夜视距离测试（要求≥10m清晰成像），移动侦测灵敏度分级调试
o 环境传感器：在25℃/50%RH标准环境下校准，误差超限时进行软件补偿
2. 系统联调
o 场景模式测试：编制"回家/离家/影院"等8种标准场景，触发响应时间≤1秒
o 联动逻辑测试：验证"门窗传感器触发→灯光自动开启→摄像头录像"等12组联动规则
o 网络性能测试：进行iperf3带宽测试（要求无线端到端速率≥800Mbps），漫游切换时间≤50ms
3. 压力测试
o 模拟50个设备同时在线运行，CPU占用率需≤70%
o 连续72小时满负荷运行测试，设备无死机、断连现象
o 极端网络条件测试（丢包率10%时），控制指令重传成功率≥99.9%
四、专项施工方案
（一）智能照明系统
1. 调光模块安装
o 客厅主灯配置0-10V调光模块，支持1-100%无级调光
o 色温可调灯具需进行色温校准（2700K-6500K范围步进测试）
o 安装完成后进行照度均匀度测试，客厅区域需达到≥300lux
2. 智能面板安装
o 采用回弹式触摸面板，按键行程0.8mm，触发力度50±5g
o 面板与墙面缝隙≤0.5mm，平面度误差≤0.3mm/m
o 表面进行防指纹处理，摩擦系数需达到0.35（ASTM D1894标准）
（二）安防监控系统
1. 视频存储配置
o NVR硬盘录像机配置4TB监控级硬盘，支持H.265+编码
o 录像保存周期设置为30天，动态帧率调节范围5-25fps
o 配置RAID1镜像备份，数据恢复时间≤30分钟
2. 门禁系统安装
o 智能门锁采用天地钩结构，锁芯等级C级，防技术开启时间≥270分钟
o 指纹识别模块识别角度360°，拒真率≤0.01%，认假率≤0.001%
o 安装后进行1000次连续启闭测试，无故障运行率需达100%
（三）网络覆盖系统
1. AP点位部署
o 采用分布式Mesh组网，AP间信号重叠率控制在20-30%
o 5GHz频段信道规划为149/153/157（20MHz频宽）
o 每个AP覆盖半径8-10m，无线终端接入容量≥64台
2. 网络安全配置
o 配置WPA3加密协议，密码复杂度要求≥12位（含大小写/数字/符号）
o 设置网络隔离（IoT设备与主网络VLAN隔离）
o 启用入侵检测系统（IDS），异常流量识别准确率≥95%
五、质量控制措施
（一）施工过程控制
1. 三检制度
o 班组自检：每日填写《施工质量自检表》，重点检查线缆端接质量
o 技术复检：技术负责人每3天进行隐蔽工程抽检（抽检比例≥30%）
o 监理专检：关键工序（如接地系统）需留存影像资料备案
2. 质量控制点
o 接地电阻测试：智能系统接地电阻需≤1Ω，使用四线法测量
o 绝缘电阻测试：线缆绝缘电阻≥20MΩ（500V兆欧表测量）
o 信号强度测试：WiFi信号覆盖盲区≤5%（使用NetSpot专业测试）
（二）验收标准
1. 分项工程验收
o 布线工程：线缆通断测试100%合格，标签准确率100%
o 设备安装：水平垂直度误差≤1mm/m，固定牢固度≥4.9N
o 系统功能：控制指令执行准确率≥99.9%，无响应次数≤1次/1000次
2. 竣工验收资料
o 竣工图纸（含电子版CAD文件）
o 设备测试报告（含原始测试数据）
o 系统操作手册（含场景配置说明）
六、安全文明施工
（一）安全防护措施
1. 用电安全
o 临时用电采用TN-S系统，配置二级漏电保护（动作电流30mA，0.1s跳闸）
o 电动工具需经绝缘检测合格（每周检测一次），贴合格标签方可使用
o 高空作业（≥2m）时使用双钩安全带，搭设稳固操作平台
2. 消防安全
o 施工现场配置2具4kg干粉灭火器，放置于明显位置
o 动火作业办理动火证，配备看火人及灭火器材
o 易燃材料（网线/胶布等）存放量不超过当日用量
（二）文明施工
1. 现场管理
o 材料堆放有序，设置材料标识牌（含名称/规格/数量）
o 每日施工完毕清理现场，做到"工完场清"
o 施工噪音控制在昼间≤70dB，夜间≤55dB（使用分贝仪监测）
2. 成品保护
o 已安装设备使用防尘罩覆盖，玻璃表面张贴保护膜
o 地面铺设3mm厚EVA防护垫，防止工具坠落损伤
o 墙面开关面板安装后使用美纹纸胶带保护边缘
七、施工进度计划
施工阶段
工作内容
起止时间
负责人
交付成果
准备阶段
图纸会审/材料进场
第1-3日
技术负责人
材料验收报告
布线工程
管路敷设/线缆布放
第4-10日
施工队长
布线检测报告
设备安装
终端设备固定/接线
第11-25日
安装班组
设备安装记录表
系统调试
单机调试/系统联调
第26-35日
工程师
系统测试报告
验收培训
竣工验收/用户培训
第36-45日
项目经理
验收合格证书
八、售后服务
（一）质保期服务
1. 硬件质保
o 核心设备提供3年免费保修（网关/主控制器）
o 终端设备提供2年免费保修（开关/传感器/摄像头）
o 人为损坏维修仅收取材料费，提供原厂备件更换
2. 软件服务
o 终身免费系统升级（含功能更新/安全补丁）
o 7×24小时远程技术支持（响应时间≤2小时）
o 季度系统健康检查（远程监测设备运行状态）
（二）用户培训
1. 操作培训
o 提供3次上门培训（初次安装/1个月后/3个月后）
o 编制《快速入门手册》（含图文操作指引）
o 录制场景配置教学视频（提供云盘下载）
2. 定制服务
o 根据用户习惯优化场景逻辑（3次免费调整）
o 提供个性化自动化规则编写服务
o 协助第三方设备接入调试（如智能家电匹配）
九、系统维护方案
（一）日常维护
1. 定期检查项目
o 每月：网络带宽测试/设备温度监测
o 每季度：摄像头镜头清洁/传感器校准
o 每半年：系统日志分析/固件版本更新
2. 应急处理预案
o 网络中断：自动切换4G备用链路，触发短信告警
o 设备故障：启用备用控制通道，保障核心功能可用
o 数据恢复：系统配置自动备份（每日凌晨3点），支持一键恢复
（二）扩展升级
1. 预留扩展接口
o 弱电箱预留2个空闲管路（Φ20），便于后期扩展
o 网关支持≥32个扩展节点接入，当前配置使用率≤60%
o 服务器存储预留50%空间，支持录像保存周期延长
2. 升级路径规划
o 第2年：增加全屋语音控制系统（预留麦克风接口）
o 第3年：接入社区智慧平台（预留API接口）
o 第5年：系统硬件迭代方案（提供以旧换新服务）
本方案实施后，可实现家居环境的全场景智能控制，通过手机APP、语音指令及自动化场景三种交互方式，满足用户在照明调节、环境控制、安防管理等方面的智能化需求。系统设计预留20%扩展容量，支持未来接入智能窗帘、家庭影院等扩展设备，确保5年内技术领先性。
