机电安装工程施工方案
一、工程概况
本工程为某商业综合体机电安装项目，总建筑面积约5.2万平方米，包含地下2层、地上8层。机电安装范围涵盖电气系统（强电、弱电）、给排水及消防系统、通风与空调系统、智能化系统及电梯安装工程。工程质量目标为“省级优质工程”，安全目标为“零伤亡、零事故”，计划总工期180天。
1.1 主要施工内容
系统类别
核心施工项
电气系统
高低压配电柜安装、电缆敷设、照明及动力管线预埋、防雷接地、应急电源系统（EPS/UPS）
给排水系统
生活给水管道、排水管道、卫生洁具安装、消防栓系统、喷淋系统、水泵房设备安装
通风空调
风管制作与安装、空调机组安装、冷却塔及水泵安装、风管保温与防腐处理
智能化系统
视频监控、门禁一卡通、火灾自动报警系统、综合布线、建筑设备监控系统（BAS）
电梯工程
4台客梯（速度2.5m/s）、2台货梯（载重3吨）安装及调试
二、施工准备与部署
2.1 技术准备

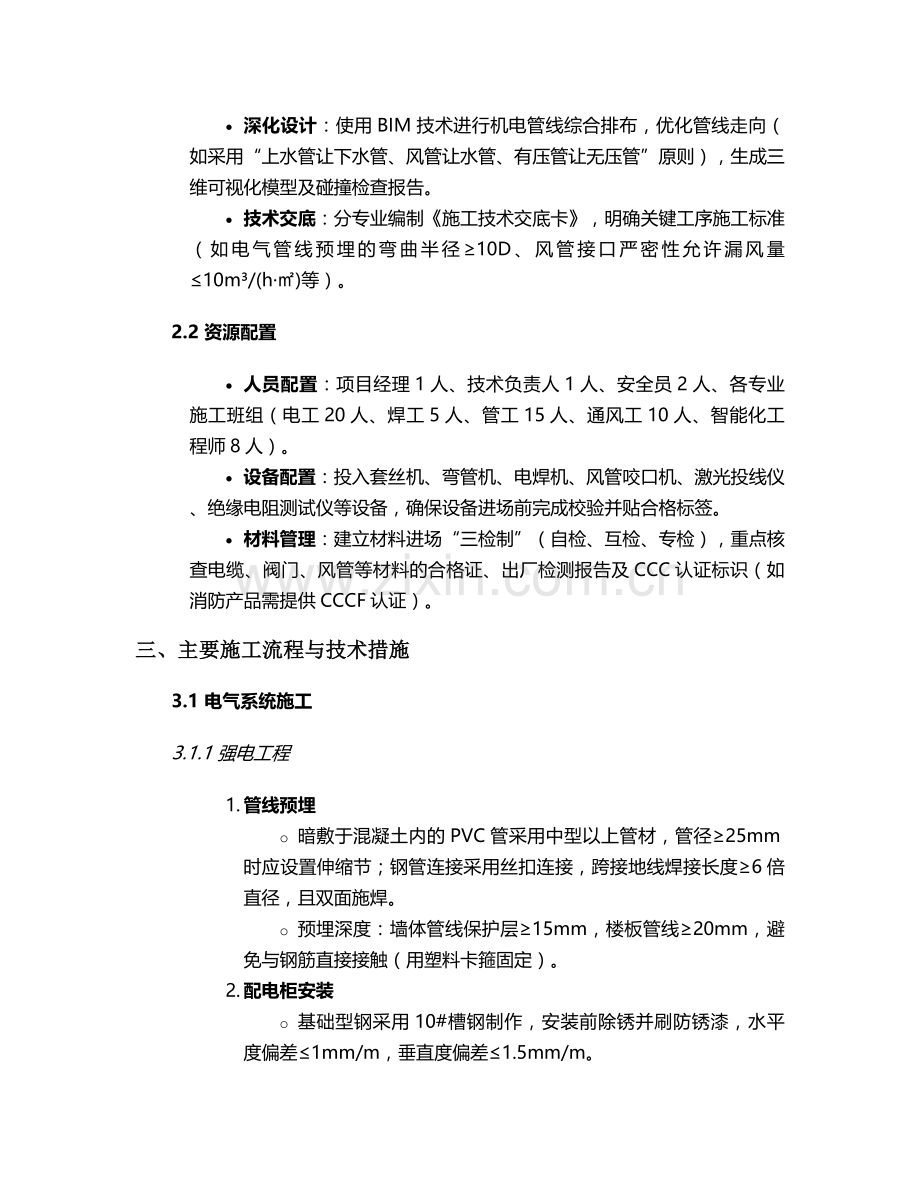

· 图纸会审：组织技术团队核对机电各专业图纸与土建结构图纸的一致性，重点排查管线冲突（如风管与桥架交叉、水管与电气管线间距不足等），形成《图纸会审记录》并提交设计单位确认。
· 深化设计：使用BIM技术进行机电管线综合排布，优化管线走向（如采用“上水管让下水管、风管让水管、有压管让无压管”原则），生成三维可视化模型及碰撞检查报告。
· 技术交底：分专业编制《施工技术交底卡》，明确关键工序施工标准（如电气管线预埋的弯曲半径≥10D、风管接口严密性允许漏风量≤10m³/(h·㎡)等）。
2.2 资源配置
· 人员配置：项目经理1人、技术负责人1人、安全员2人、各专业施工班组（电工20人、焊工5人、管工15人、通风工10人、智能化工程师8人）。
· 设备配置：投入套丝机、弯管机、电焊机、风管咬口机、激光投线仪、绝缘电阻测试仪等设备，确保设备进场前完成校验并贴合格标签。
· 材料管理：建立材料进场“三检制”（自检、互检、专检），重点核查电缆、阀门、风管等材料的合格证、出厂检测报告及CCC认证标识（如消防产品需提供CCCF认证）。
三、主要施工流程与技术措施
3.1 电气系统施工
3.1.1 强电工程
1. 管线预埋
o 暗敷于混凝土内的PVC管采用中型以上管材，管径≥25mm时应设置伸缩节；钢管连接采用丝扣连接，跨接地线焊接长度≥6倍直径，且双面施焊。
o 预埋深度：墙体管线保护层≥15mm，楼板管线≥20mm，避免与钢筋直接接触（用塑料卡箍固定）。
2. 配电柜安装
o 基础型钢采用10#槽钢制作，安装前除锈并刷防锈漆，水平度偏差≤1mm/m，垂直度偏差≤1.5mm/m。
o 柜内母线连接采用扭矩扳手紧固，螺栓规格与母线截面匹配（如120mm²铜排配M10螺栓，扭矩值35N·m）。
3. 电缆敷设
o 电缆桥架水平安装间距2m，垂直安装间距1.5m，转弯处增设支架；桥架内电缆敷设前应绘制排列图，避免交叉扭曲，绑扎间距≤1.5m（垂直敷设为1m）。
o 电缆终端头制作：10kV高压电缆采用热缩式终端头，低压电缆采用冷缩式，绝缘测试值≥100MΩ（用2500V兆欧表）。
3.1.2 弱电及智能化系统
· 综合布线：采用六类非屏蔽双绞线（UTP），水平链路长度≤90m，端接时按照T568B标准打线，测试参数包括衰减、近端串扰（NEXT）及回波损耗（RL）。
· 火灾报警系统：烟感探测器安装间距≤15m，距空调送风口≥1.5m；手动报警按钮距地面高度1.3~1.5m，与消火栓按钮联动逻辑需通过消防部门认证。
3.2 给排水及消防系统施工
3.2.1 管道安装
1. 给水管道
o 生活给水立管采用衬塑钢管（DN≥100mm），丝扣连接；横管采用PPR管（S5系列），热熔连接时温度控制在260±10℃，加热时间根据管径调整（如DN32管加热15秒， DN63管加热25秒）。
o 管道试压：冷水管试验压力1.0MPa（保压1小时压降≤0.05MPa），热水管1.5MPa（保压30分钟压降≤0.02MPa）。
2. 消防喷淋系统
o 喷淋支管安装高度距顶板≥150mm，喷头间距：中危险级Ⅰ级场所≤3.6m，Ⅱ级场所≤3.4m；下垂型喷头溅水盘与顶板距离75~150mm。
o 系统试压：设计压力1.2MPa，试验压力1.4MPa，保压2小时无泄漏。
3.3 通风与空调系统施工
3.3.1 风管制作与安装
· 风管材料：排烟风管采用镀锌钢板（厚度≥1.2mm），送风风管采用0.8mm镀锌钢板，咬口形式为联合角咬口（气密性优于单咬口）。
· 风管安装：水平风管长度＞20m时设置防晃支架，风管与风机连接处采用柔性短管（长度200~300mm），避免振动传递。
· 漏风量测试：按《通风与空调工程施工质量验收规范》（GB50243）要求，低压风管漏风量≤0.1056m³/(h·㎡)，高压风管≤0.0352m³/(h·㎡)。
3.3.2 空调设备安装
· 冷水机组安装：基础平整度偏差≤2mm/m，采用减震垫（硬度50±5 Shore A）降低振动噪声；管道与机组接口采用软连接（如不锈钢金属波纹管）。
· 冷却塔安装：水平度偏差≤1‰，进出水管安装压力表及温度计，补水阀与集水盘液位计联动控制。
3.4 电梯安装工程
1. 井道测量：使用激光垂准仪检测井道垂直度，允许偏差：轿厢导轨≤0.6mm/5m，对重导轨≤0.8mm/5m。
2. 导轨安装：导轨支架间距≤2.5m，导轨接头处台阶≤0.05mm，用塞尺检查确保顺滑。
3. 调试要求：电梯试运行时，轿厢内噪声≤55dB，平层精度±5mm。
四、质量控制措施
4.1 关键工序控制点
工序名称
控制指标
检验方法
电气接地电阻
≤1Ω（防雷接地）、≤4Ω（保护接地）
接地电阻测试仪（ZC-8型）
管道焊接
焊缝无气孔、咬边，对口错边量≤10%壁厚
超声波探伤（UT）
风管保温
保温层厚度偏差±5%，接缝严密性≥95%
卷尺测量、热成像仪检测
4.2 质量通病防治
· 电气管线堵塞：预埋时采用泡沫棒填充管腔，管口用胶带密封，浇筑混凝土时派专人监护。
· 管道漏水：丝扣连接时涂抹聚四氟乙烯胶带（缠绕方向与丝扣一致），法兰连接时使用3mm厚橡胶垫片，螺栓对称紧固。
· 风管共振：大跨度风管（长度＞10m）增设防晃支架，风机与风管之间加装阻抗复合式消声器。
五、安全文明施工
5.1 安全管理
· 三级安全教育：施工人员进场前完成公司、项目部、班组三级培训，考核合格后方可上岗。
· 高空作业防护：2m以上作业搭设脚手架（立杆间距≤1.5m，横杆步距≤1.8m），使用双钩安全带（高挂低用），设置安全网（网眼密度≥2000目/100cm²）。
· 临时用电管理：采用“三级配电、两级保护”（总配电箱→分配电箱→开关箱），开关箱漏电保护器动作电流≤30mA，动作时间≤0.1s。
5.2 文明施工
· 材料堆放：按“分区、分类、分状态”原则堆放（如电缆盘架空离地≥30cm，管材码放高度≤1.5m），设置材料标识牌（包含名称、规格、数量、检验状态）。
· 扬尘控制：切割作业采用湿法施工，现场主要道路硬化（C20混凝土，厚度150mm），出入口设置洗车槽（尺寸3m×6m，配置高压水枪）。
六、施工进度计划
6.1 进度安排（关键线路）
1. 第1-30天：施工准备、图纸会审、BIM深化设计、材料进场。
2. 第31-90天：电气管线预埋、给排水管道安装、风管制作。
3. 第91-150天：设备安装（配电柜、空调机组、水泵等）、电缆敷设、智能化系统布线。
4. 第151-170天：系统调试（单机试运转、联动调试）、竣工清理。
5. 第171-180天：竣工验收、资料归档。
6.2 进度保障措施
· 资源调配：高峰期投入2个电气班组、2个管道班组平行施工，确保关键线路工序（如地下室水泵房设备安装）优先资源供应。
· 进度预警：当某工序延误超3天时，启动赶工措施（如增加作业班次、调整工序逻辑关系），并更新《施工进度计划调整报告》。
七、系统调试与验收
7.1 分系统调试
· 电气系统：先进行单机调试（如配电柜通电试验、灯具试亮），再进行联动调试（如应急电源切换时间≤5s，消防强切功能正常）。
· 空调系统：测试冷热水系统循环流量（偏差≤10%设计值）、空调房间温度波动范围±2℃（夏季制冷工况）。
· 消防系统：模拟火灾报警信号，测试喷淋泵启动时间≤30s，消防栓出口压力≥0.3MPa。
7.2 竣工验收资料
· 提交《竣工图》《设备开箱记录》《隐蔽工程验收记录》《系统调试报告》等资料，其中试验记录需包含：
o 电气绝缘电阻测试记录（动力线路≥0.5MΩ，照明线路≥0.25MΩ）
o 管道压力试验记录（给水管道、消防管道、空调水系统）
o 通风空调系统风量平衡记录（各风口风量偏差≤15%设计值）
八、应急预案
8.1 触电事故应急
· 立即切断电源（拉闸或用干燥木棒挑开电线），将伤员移至通风干燥处，检查呼吸心跳，必要时实施心肺复苏（CPR），同时拨打120急救电话。
8.2 火灾事故应急
· 初期火灾使用干粉灭火器（ABC型）扑救，电气火灾先断电再灭火；火势扩大时启动应急广播，组织人员沿疏散通道有序撤离，同时拨打119报警。
8.3 管道破裂漏水应急
· 立即关闭上游阀门，用防水胶带临时封堵漏点，疏散周边物资，对渗漏区域进行排水，待水位下降后更换受损管道。
九、结论
本方案通过明确施工流程、技术标准、质量与安全控制措施，确保机电安装工程高效、合规实施。施工过程中需强化各专业协同（如与土建单位协调预埋时机、与装修单位确认设备安装位置），严格执行“样板引路”制度（每个系统先施工样板区，验收合格后大面积推广），最终实现工程质量、安全、进度目标的全面达标。
