打石子施工方案
一、工程概况
本工程为建筑用砂石料加工项目，主要通过破碎、筛分等工艺将原石加工成符合建筑用砂、碎石标准的产品。设计生产规模为每日处理原石5000吨，成品包括0-5mm机制砂、5-10mm碎石、10-20mm碎石及20-31.5mm碎石四种规格。原料选用本地石灰岩，其抗压强度≥30MPa，含泥量≤2%，符合《建筑用卵石、碎石》（GB/T 14685-2011）标准要求。
二、施工准备
（一）场地规划
1. 区域划分
o 原料堆放区：面积8000㎡，采用200mm厚C20混凝土硬化，设置3道挡墙（高度3m，采用M7.5浆砌片石砌筑）
o 破碎加工区：面积5000㎡，安装钢结构防雨棚（跨度25m，柱距6m），地面做200mm厚C30混凝土+10mm钢筋网
o 成品堆放区：划分4个独立区域，每个区域面积3000㎡，设置混凝土分隔墙（高度1.5m）
o 办公生活区：采用集装箱式临建，配备宿舍、食堂、卫生间等设施，距离加工区≥50m
2. 基础设施
o 供电系统：安装2台630kVA变压器，采用双回路供电，配置柴油发电机（200kW）作为备用电源
o 供水系统：打深井1口（深度120m），配套50m³蓄水池及加压泵组，供生产及降尘使用
o 排水系统：场地四周设置排水沟（宽500mm×深600mm），接入沉淀池（三级，总容积500m³）

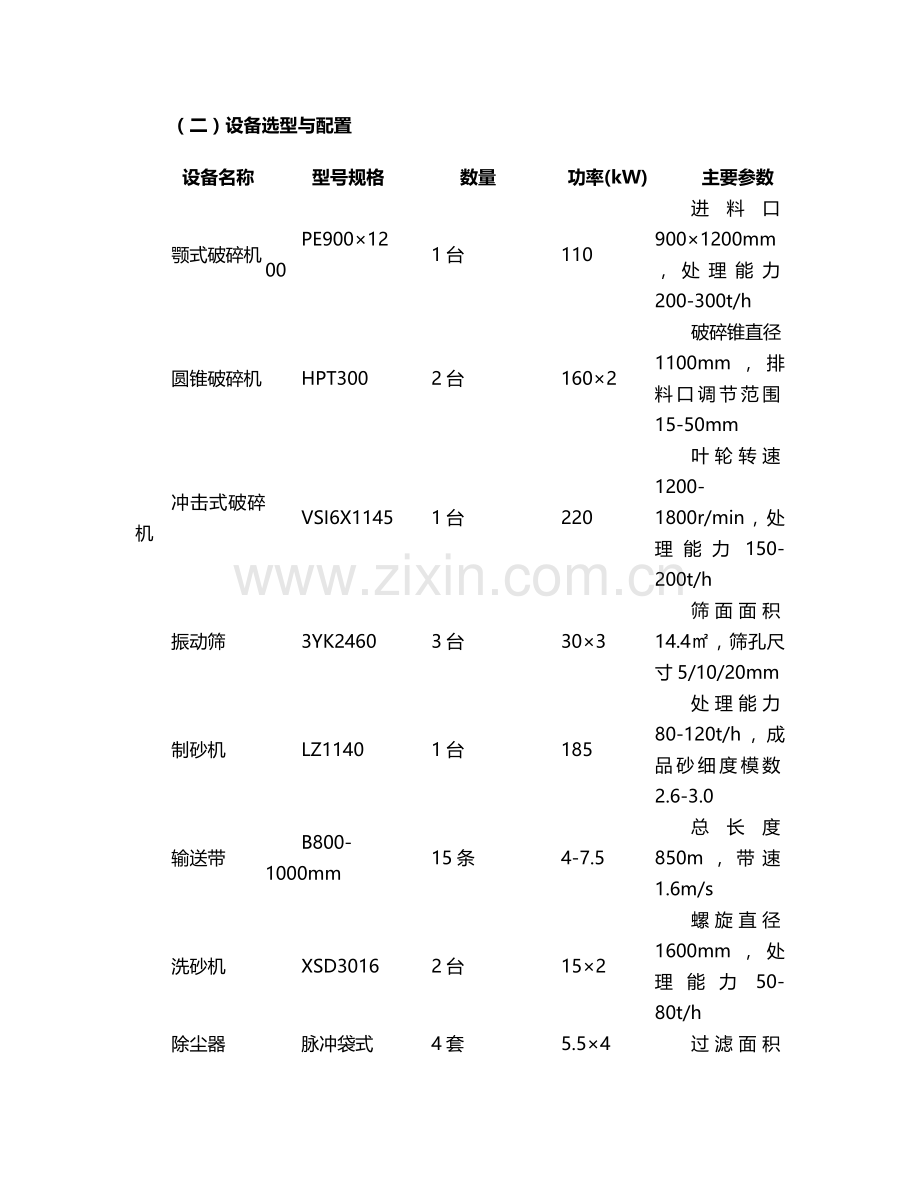

（二）设备选型与配置
设备名称
型号规格
数量
功率(kW)
主要参数
颚式破碎机
PE900×1200
1台
110
进料口900×1200mm，处理能力200-300t/h
圆锥破碎机
HPT300
2台
160×2
破碎锥直径1100mm，排料口调节范围15-50mm
冲击式破碎机
VSI6X1145
1台
220
叶轮转速1200-1800r/min，处理能力150-200t/h
振动筛
3YK2460
3台
30×3
筛面面积14.4㎡，筛孔尺寸5/10/20mm
制砂机
LZ1140
1台
185
处理能力80-120t/h，成品砂细度模数2.6-3.0
输送带
B800-1000mm
15条
4-7.5
总长度850m，带速1.6m/s
洗砂机
XSD3016
2台
15×2
螺旋直径1600mm，处理能力50-80t/h
除尘器
脉冲袋式
4套
5.5×4
过滤面积300㎡，处理风量20000m³/h
（三）技术准备
1. 原料试验
o 委托第三方检测机构进行原石物理性能试验，包括抗压强度、含泥量、针片状含量等指标
o 进行破碎试验，确定最佳破碎间隙及筛分参数
2. 技术交底
o 编制《破碎筛分作业指导书》，明确各工序质量控制要点
o 对操作人员进行岗前培训，考核合格后方可上岗
三、施工流程
（一）原料处理阶段
1. 原石开采与运输
o 采用爆破法开采，单响药量控制在200kg以内，确保块度≤800mm
o 使用30t自卸汽车运输，原料堆放高度≤5m，堆料周期≤7天
2. 预处理
o 人工清除原料中夹杂的树根、杂草等杂质
o 采用除铁器（悬挂式，磁场强度12000Gs）去除铁质杂质
o 原料含水率＞8%时，进行晾晒处理（晾晒时间≥24h）
（二）破碎加工阶段
1. 粗碎工序
o 启动颚式破碎机，调整进料口尺寸至800mm，排料口尺寸150mm
o 采用装载机（5t）喂料，保持均匀进料，避免过载
o 监控破碎产品粒度，每小时检测1次，确保≤150mm
2. 中碎工序
o 粗碎产品经输送带进入圆锥破碎机，调整排料口至30mm
o 采用层压破碎工艺，控制给料量180-200t/h
o 定期检查破碎腔衬板磨损情况，累计运行500小时翻面使用，1000小时更换
3. 细碎工序
o 中碎产品进入冲击式破碎机，调整叶轮转速1500r/min
o 采用石打石破碎模式，成品粒形控制针片状含量≤5%
o 每2小时检测产品粒度，通过调节反击板与叶轮间隙控制出料粒径
（三）筛分与制砂阶段
1. 多级筛分
o 破碎产品进入三层振动筛，筛孔尺寸分别为20mm、10mm、5mm
o 控制筛机振幅4-6mm，振动频率16-18Hz，筛分效率≥95%
o 筛上物（＞20mm）返回圆锥破碎机再破碎，筛下物按粒径进入相应成品仓
2. 制砂工艺
o 5-10mm碎石进入制砂机，调整制砂腔间隙8-10mm
o 采用湿法生产，砂水比1:3，通过洗砂机去除石粉（控制石粉含量6-8%）
o 成品砂经脱水筛处理，含水率控制在6-8%
（四）成品堆放与运输
1. 堆料管理
o 采用“品”字形堆料法，每层厚度≤1.5m，总堆高≤8m
o 不同规格成品之间设置隔离措施，防止混料
o 建立成品台账，记录每批产品的生产时间、检验结果、出库数量
2. 装车作业
o 配备2台装载机（3t）进行装车，采用“先进先出”原则
o 运输车辆必须覆盖篷布，出场前经过洗车平台（长15m，宽3m，配置高压冲洗设备）
四、设备管理
（一）安装调试
1. 基础施工
o 破碎机基础：C30混凝土，深度2.5m，设置10mm厚钢板预埋件
o 设备安装：采用全站仪定位，水平度偏差≤0.1mm/m，垂直度偏差≤0.5mm/m
o 传动系统：皮带轮 alignment偏差≤0.5mm，张紧度控制在下垂量15-20mm（1m跨度）
2. 空载调试
o 各设备单独试运行≥2小时，检查轴承温升（≤40℃）、噪声（≤85dB）
o 联动试车8小时，模拟满负荷运行，测试各系统协调性
（二）维护保养
1. 日常维护
o 班前检查：润滑油位、皮带张紧度、紧固件扭矩
o 班中巡检：每小时记录设备运行参数，监听异常声响
o 班后保养：清理设备内残留物料，检查易损件磨损情况
2. 定期保养
o 周保养：更换颚破润滑油（N320齿轮油），检查筛网张紧度
o 月保养：圆锥破齿轮箱换油，检查轴承游隙（≤0.15mm）
o 季度保养：更换冲击破叶轮衬板，校准皮带秤精度
五、质量控制
（一）质量标准
1. 成品指标
o 机制砂：细度模数2.3-3.0，石粉含量3-8%，泥块含量≤1%
o 碎石：压碎值≤20%，针片状含量≤15%，连续级配符合设计要求
2. 检验频率
o 每2小时检测成品粒度，每天检测级配、含泥量，每周检测压碎值
（二）控制措施
1. 过程控制
o 安装在线粒度分析仪（检测精度±1%），实时监控产品粒度
o 破碎腔间隙调整：根据原料硬度每8小时校准一次，采用塞尺测量（精度0.02mm）
o 筛分系统：每周检查筛网磨损情况，破损面积＞5%时立即更换
2. 不合格品处理
o 轻微超标：降级使用或重新破碎
o 严重超标：单独堆放，重新筛分破碎，记录处理过程
六、安全管理
（一）安全防护措施
1. 设备防护
o 所有旋转部件设置防护罩（厚度≥3mm钢板），防护栏杆高度≥1.2m
o 破碎机进料口安装格栅（间距≤300mm），防止超径物料进入
o 输送带设置急停按钮（间距≤50m），安装拉线开关和跑偏保护装置
2. 电气安全
o 采用TN-S接零保护系统，重复接地电阻≤4Ω
o 配电箱安装浪涌保护器（Imax≥40kA），设备金属外壳可靠接地
o 潮湿环境采用IP65防护等级电器元件
（二）作业安全
1. 个人防护
o 强制佩戴PPE：安全帽（V型，抗冲击≥50J）、防尘口罩（KN95级）、防砸鞋（钢头+钢底）
o 噪音区域（＞85dB）配备耳塞，听力保护系数≥25dB
2. 作业规程
o 进入设备内部检修必须执行“上锁挂牌”程序，设置监护人员
o 爆破作业严格执行“一炮三检”制度，警戒半径≥200m
o 高空作业（＞2m）设置安全网，使用双钩安全带
（三）应急管理
1. 应急预案
o 编制设备伤害、火灾、粉尘爆炸等专项预案，每季度组织演练
o 配备应急物资：急救箱（含止血带、骨折固定夹板）、灭火器（ABC型4kg，每50㎡1具）、应急照明
2. 事故处理
o 设备卡料处理：立即停机，采用专用工具清除，严禁徒手操作
o 火灾事故：切断电源，使用干粉灭火器初期控制，同时拨打119
七、环保措施
（一）粉尘控制
1. 源头控制
o 原料堆场设置6m高防风抑尘网（HDPE材质，密度2000目/㎡）
o 破碎车间安装高压喷雾系统（喷嘴间距1.5m，雾化粒径5-10μm）
2. 末端治理
o 各产尘点设置集气罩（捕集效率≥90%），连接脉冲袋式除尘器
o 输送带转载点安装密闭罩，落差＞3m时设置缓冲装置
（二）噪声治理
1. 设备降噪
o 破碎机基础设置减震垫（橡胶材质，厚度100mm，邵氏硬度60±5）
o 风机进出口安装消声器（阻抗复合型，消声量≥30dB）
2. 传播控制
o 加工区周边设置声屏障（高度4m，吸隔声材料，插入损失≥25dB）
o 夜间（22:00-6:00）禁止爆破作业，噪声源设备限值≤55dB（厂界）
（三）废水处理
1. 水循环利用
o 三级沉淀池处理后回用率≥80%，补充水用于制砂和降尘
o 污泥处理：采用板框压滤机（过滤面积50㎡）脱水，泥饼含水率≤35%
2. 排放标准
o 外排废水执行《污水综合排放标准》（GB8978-1996）一级标准
o 主要指标：SS≤70mg/L，pH值6-9，COD≤100mg/L
八、进度计划
阶段
工期
主要工作内容
资源配置
场地准备
30天
场地平整、硬化、挡墙施工
挖掘机2台、压路机1台、混凝土班组30人
设备安装
45天
设备就位、管路连接、电气接线
起重设备2台、安装技工20人
调试运行
15天
单机调试、联动试车、参数优化
技术人员8人、操作工15人
正式生产
持续
三班制连续生产，日产量5000吨
生产班组90人（3班倒）
九、成本控制
（一）成本构成
1. 固定成本
o 设备折旧：按8年直线法计提，月折旧额≈15万元
o 人工成本：人均工资6000元/月，月工资总额54万元
o 水电费用：生产用电0.6元/kWh，月均电费≈28万元
2. 可变成本
o 原料成本：原石采购价25元/吨，运费8元/吨
o 耗材费用：颚板8000元/套（寿命5000吨），筛网3000元/张（寿命3000吨）
o 维修费用：按固定资产原值2%计取，月均5万元
（二）控制措施
1. 技术降本
o 优化破碎工艺，使成品率提高至92%（原90%）
o 采用变频调速技术，空载能耗降低30%
2. 管理降本
o 建立耗材领用台账，实行以旧换新制度
o 推行计件工资制，将生产效率与薪酬挂钩
十、验收标准
（一）中间验收
1. 设备安装验收
o 基础混凝土强度≥设计值90%，表面平整度≤5mm/2m
o 轴承温升稳定后≤40℃，无异常振动（振幅≤0.1mm）
2. 试生产验收
o 连续稳定运行72小时，产量达标率≥95%
o 成品合格率100%，其中优等品率≥85%
（二）最终验收
1. 产能验收
o 连续3天满负荷生产，日均产量≥5000吨
o 设备综合利用率≥90%，故障停机时间≤2小时/天
2. 环保验收
o 厂界粉尘浓度≤1.0mg/m³，噪声≤60dB（昼间）
o 废水回用率≥80%，固废100%综合利用
本方案未尽事宜，应严格按照国家现行相关标准规范执行。施工过程中需根据实际情况动态调整工艺参数，确保生产安全、质量合格、环保达标。
