白银外墙空心砖施工方案
一、施工准备
（一）技术准备
1. 图纸会审与深化设计
o 组织技术人员进行施工图纸会审，重点核对空心砖排版、洞口位置、预埋件分布等关键节点，形成图纸会审记录。
o 根据设计要求编制《空心砖排版图》，明确砖缝宽度（水平缝10mm、竖缝8mm）、门窗洞口周边非整砖处理方式及构造柱、圈梁设置位置。
2. 技术交底
o 采用三级交底制度（项目总工→施工员→作业班组），明确施工工艺、质量标准及验收规范（执行《砌体结构工程施工质量验收规范》GB50203-2011）。
o 对空心砖砌筑的组砌方式、拉结筋设置、防水节点等进行专项交底，留存影像资料。
（二）材料准备
1. 空心砖
o 选用强度等级MU5.0、密度等级≤1000kg/m³的混凝土空心砖，孔洞率≥35%，进场时需提供出厂合格证及性能检测报告（包括抗压强度、抗渗性、干燥收缩率）。
o 每批次随机抽取3组试样送第三方检测机构复试，合格后方可使用，严禁使用断裂、缺棱掉角或龄期不足28d的产品。

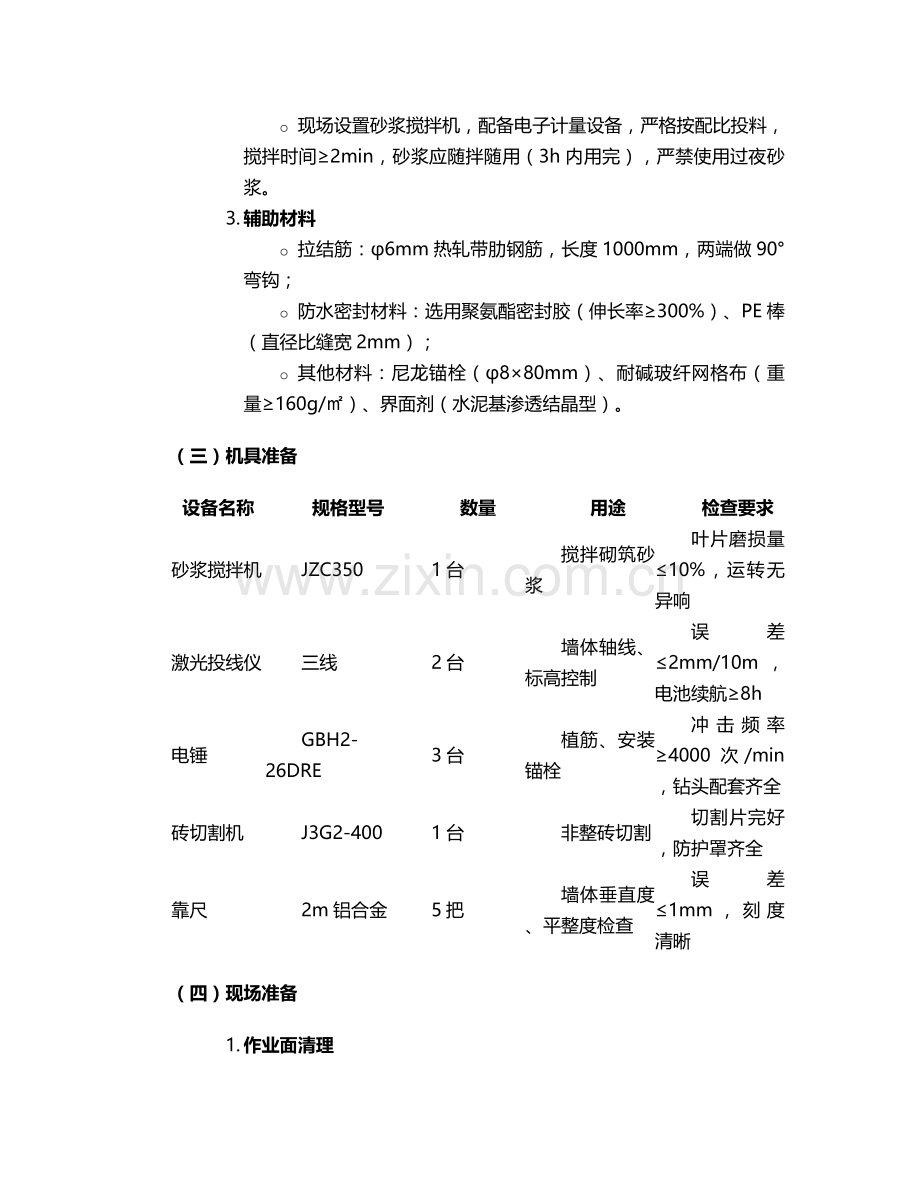

2. 砌筑砂浆
o 采用M5.0混合砂浆，配合比由实验室出具，水泥选用P.O 42.5级，砂为中砂（含泥量≤3%），掺加粉煤灰改善和易性，砂浆稠度控制在70-90mm。
o 现场设置砂浆搅拌机，配备电子计量设备，严格按配比投料，搅拌时间≥2min，砂浆应随拌随用（3h内用完），严禁使用过夜砂浆。
3. 辅助材料
o 拉结筋：φ6mm热轧带肋钢筋，长度1000mm，两端做90°弯钩；
o 防水密封材料：选用聚氨酯密封胶（伸长率≥300%）、PE棒（直径比缝宽2mm）；
o 其他材料：尼龙锚栓（φ8×80mm）、耐碱玻纤网格布（重量≥160g/㎡）、界面剂（水泥基渗透结晶型）。
（三）机具准备
设备名称
规格型号
数量
用途
检查要求
砂浆搅拌机
JZC350
1台
搅拌砌筑砂浆
叶片磨损量≤10%，运转无异响
激光投线仪
三线
2台
墙体轴线、标高控制
误差≤2mm/10m，电池续航≥8h
电锤
GBH2-26DRE
3台
植筋、安装锚栓
冲击频率≥4000次/min，钻头配套齐全
砖切割机
J3G2-400
1台
非整砖切割
切割片完好，防护罩齐全
靠尺
2m铝合金
5把
墙体垂直度、平整度检查
误差≤1mm，刻度清晰
（四）现场准备
1. 作业面清理
o 清除基层表面浮灰、油污及杂物，用高压水枪冲洗后涂刷界面剂，界面剂用量控制在0.3kg/㎡，涂刷后2h内开始砌筑。
o 按排版图弹出墙体轴线、边线、门窗洞口线及标高控制线，每5m设置一个标高控制点，用红漆标识。
2. 临时设施
o 材料堆放区：设置防雨棚（高度≥2.5m），空心砖堆放高度≤1.8m，堆垛间距≥0.5m，底部铺垫100mm厚木方防潮；
o 砂浆搅拌区：硬化地面（C15混凝土，厚度100mm），设置排水沟及沉淀池，废水经三级沉淀后排入市政管网。
二、主要施工流程
（一）基层处理与测量放线
1. 基层处理
o 对混凝土结构基层进行凿毛处理（凿毛深度≥2mm，密度≥3点/cm²），用钢丝刷清理碎屑后洒水湿润，表面平整度偏差超过15mm时采用1:3水泥砂浆找平。
o 框架柱、剪力墙与砌体交接处，沿高度每500mm设置一道拉结筋（2φ6），采用植筋方式固定，钻孔直径φ8mm、深度10d，注胶后插入钢筋并旋转2圈，养护24h后进行抗拔试验（抗拔力≥6kN）。
2. 测量放线
o 采用全站仪复核建筑轴线，用激光投线仪将控制线引测至作业面，弹出墙体双面边线及200mm控制线。
o 门窗洞口位置线需外放20mm（预留装修余量），用红三角标识洞口中心及标高，楼梯间、电梯井道等关键部位增设控制线。
（二）空心砖砌筑
1. 组砌方式
o 采用“一顺一丁”组砌法，上下皮砖错缝长度≥1/3砖长，转角处采用“梅花丁”砌筑，非整砖应用切割机切割（最小长度≥1/2砖长），严禁用碎砖拼凑。
o 空心砖孔洞方向应垂直于墙面，砌筑时砖的底面朝上（“反砌”），确保砂浆饱满度，严禁在砖的孔洞内填塞砂浆或杂物。
2. 砌筑工艺
o 铺灰：采用“三一砌筑法”（一铲灰、一块砖、一揉压），铺灰长度≤750mm，气温超过30℃时≤500mm，灰缝厚度均匀一致。
o 摆砖：按排版图摆放砖块，预留门窗洞口及预埋件位置，确保洞口两侧对称砌筑，偏差≤5mm。
o 勾缝：水平缝采用平缝，竖缝采用凹缝（深度3mm），随砌随勾，勾缝砂浆强度等级高于砌筑砂浆一级，色泽一致。
3. 构造柱与圈梁施工
o 构造柱设置于转角、丁字墙及门窗洞口两侧（宽度≥2.1m），截面尺寸200×200mm，纵向钢筋4φ12，箍筋φ6@200mm，马牙槎进退60mm，先砌墙后浇柱，柱内预埋2φ6拉结筋（每300mm一道）。
o 圈梁设置于每层楼板下及女儿墙顶，高度180mm，纵筋4φ10，箍筋φ6@200mm，与框架柱连接采用植筋锚固（锚固长度35d）。
（三）洞口及预埋件处理
1. 门窗洞口
o 洞口两侧砌筑实心砖（高度≥200mm），设置预制混凝土块（C20，尺寸200×100×100mm），每侧3块（上、中、下各1块，中块位于洞口中心），用于固定门窗框。
o 洞口顶部设置钢筋混凝土过梁（截面200×150mm，配筋3φ12+φ6@200），两端伸入墙体≥250mm，过梁底模支撑间距≤1.2m，拆模时混凝土强度≥75%。
2. 预埋件安装
o 空调支架、落水管等预埋件位置，砌筑时采用实心砖砌筑，预埋件与墙体之间用M10膨胀螺栓固定（埋深≥100mm），周边用防水砂浆嵌填密实。
o 电气管线暗埋时，采用专用开槽机切割（深度≤1/3墙厚），管线敷设后用1:3水泥砂浆分层回填，表面粘贴100mm宽耐碱网格布。
（四）防水与保温施工
1. 外墙防水
o 窗台、腰线、挑檐等部位设置20mm厚C20细石混凝土压顶（内配3φ6钢筋），向外找坡≥5%，根部与墙体交接处留20×20mm凹槽，嵌填聚氨酯密封胶。
o 空心砖砌筑完成后，在墙面涂刷1.5mm厚水泥基渗透结晶防水涂料，重点处理门窗洞口、预埋件周边，涂刷范围超出洞口200mm。
2. 保温层施工
o 采用200mm厚EPS板（密度≥18kg/m³），用尼龙锚栓固定（每㎡8个，梅花形布置），锚栓进入墙体深度≥50mm。
o EPS板接缝采用错缝搭接（宽度≥100mm），板缝间隙≤2mm，用发泡剂填充后刮平，表面抹30mm厚抗裂砂浆（内压入耐碱网格布）。
三、质量控制措施
（一）主控项目
1. 空心砖与砂浆强度
o 每1000m³砌体随机取样1组空心砖进行抗压强度试验，每250m³砌体留置1组砂浆试块（70.7×70.7×70.7mm），标准养护28d后检测，合格率需达到100%。
2. 砌筑质量
o 水平灰缝砂浆饱满度≥80%（用百格网检查），竖缝采用挤浆法砌筑，严禁通缝，墙面垂直度偏差≤5mm/2m，平整度偏差≤8mm/2m。
o 构造柱、圈梁混凝土强度等级≥C25，截面尺寸偏差≤+8mm/-5mm，钢筋保护层厚度偏差±5mm。
（二）一般项目
1. 外观质量
o 墙面清洁，无通缝、瞎缝，砖面无破损，勾缝连续、光滑，深浅一致，阴阳角方正（偏差≤5mm）。
o 门窗洞口标高偏差±10mm，中心线偏差≤5mm，洞口宽度偏差±5mm。
2. 细部构造
o 拉结筋数量、长度符合设计要求，间距偏差≤20mm，外露长度≥100mm。
o 防水密封胶表面平整，无气泡、开裂，与基层粘结牢固，胶缝宽度偏差±2mm。
（三）验收程序
1. 检验批划分：按每500㎡墙面划分为一个检验批，不足500㎡按一个检验批验收。
2. 验收流程：班组自检→质检员复检→监理验收，隐蔽工程（拉结筋、预埋件）需留存影像资料，验收合格签署《砌体工程检验批质量验收记录》。
四、安全文明施工措施
（一）安全防护
1. 高处作业
o 作业层搭设双排脚手架（立杆间距≤1.5m，步距≤1.8m），脚手板满铺并固定，外侧设1.2m高防护栏杆及18cm挡脚板，脚手板下方挂水平安全网（每隔10m设一道）。
o 严禁在脚手架上堆放空心砖（每㎡荷载≤2kN），作业人员佩戴安全帽、安全带（高挂低用），工具放入工具袋，严禁抛掷物料。
2. 临时用电
o 施工机具设置专用开关箱（“一机一闸一漏”），漏电保护器动作电流≤30mA，动作时间≤0.1s，电缆架空敷设（高度≥2.5m），严禁拖地或被碾压。
o 夜间施工照明采用36V安全电压，灯具间距≤10m，照明亮度≥50lux。
（二）文明施工
1. 现场管理
o 材料堆放有序，设置标识牌（名称、规格、数量、检验状态），空心砖码放整齐（高度≤1.5m），砂浆搅拌机周边每日清理，无废弃砂浆堆积。
o 施工垃圾集中堆放，每日清运至指定地点，严禁随意抛洒，运输车辆覆盖篷布，出场前冲洗轮胎。
2. 环境保护
o 砂浆搅拌站设置隔音棚（降噪量≥20dB），作业时间限制在7:00-12:00、14:00-20:00，避免夜间施工扰民。
o 施工现场洒水降尘（每日4次，风速≥6级时停止作业），PM10浓度控制在0.5mg/m³以下。
（三）应急措施
1. 坍塌事故：现场配备应急救援物资（铁锹、担架、急救箱），发生墙体坍塌时立即停止作业，组织人员疏散，设置警戒区，上报项目应急小组。
2. 高处坠落：在楼梯口、电梯井口设置防护门（高度1.8m），作业人员坠落时立即启动应急预案，拨打120急救电话，保护现场并上报。
五、施工进度计划
施工阶段
工期（天）
工作内容
资源配置（人数）
备注
施工准备
7
材料进场、机具调试、技术交底
10
含材料复试时间
基层处理与放线
3
基层清理、植筋、测量放线
8
雨天顺延
空心砖砌筑
20
墙体砌筑、构造柱浇筑、预埋件安装
15
按流水段施工
防水保温施工
5
防水涂料涂刷、保温板安装
10
需晴好天气
验收整改
5
自检、整改、监理验收
5
预留3天整改时间
六、成品保护措施
1. 砌体保护
o 砌筑完成后7d内严禁碰撞或承重，门窗洞口采用木框保护（高度≥1.2m），墙面严禁随意开槽或打洞（确需开洞时采用专用工具，孔径≤100mm）。
o 雨天覆盖塑料薄膜（搭接宽度≥100mm），防止雨水冲刷砂浆。
2. 交叉作业保护
o 后续工序施工时，在砌体表面覆盖木板或彩条布，严禁在墙面上堆放材料或作为临时支撑点，电气焊作业时设置接火斗，防止灼伤墙面。
七、季节性施工措施
1. 雨季施工
o 空心砖进场后覆盖防雨布，砌筑前适当洒水湿润（含水率10-15%），砂浆搅拌机搭设防雨棚，砂浆稠度减小至60-70mm，每日测定砂含水率调整配合比。
o 雨后检查墙体垂直度，如有偏差及时纠正，停工时在墙顶铺一层干砖，防止雨水渗入砂浆。
2. 冬季施工
o 当室外温度低于0℃时，砂浆采用热水搅拌（水温≤80℃），掺加早强防冻剂（掺量≤3%），砂浆出机温度≥5℃，砌筑后覆盖棉被保温，确保在正温条件下养护≥7d。
o 严禁使用受冻的空心砖，每日砌筑高度≤1.2m，下班前在墙顶留置斜坡（便于次日接槎）。
本方案通过系统化的施工组织、精细化的质量控制及严格的安全管理，确保白银外墙空心砖工程达到设计要求及验收标准，为后续装饰装修工程奠定坚实基础。施工过程中需加强各专业协同配合，及时解决现场问题，确保工程质量与进度双达标。
