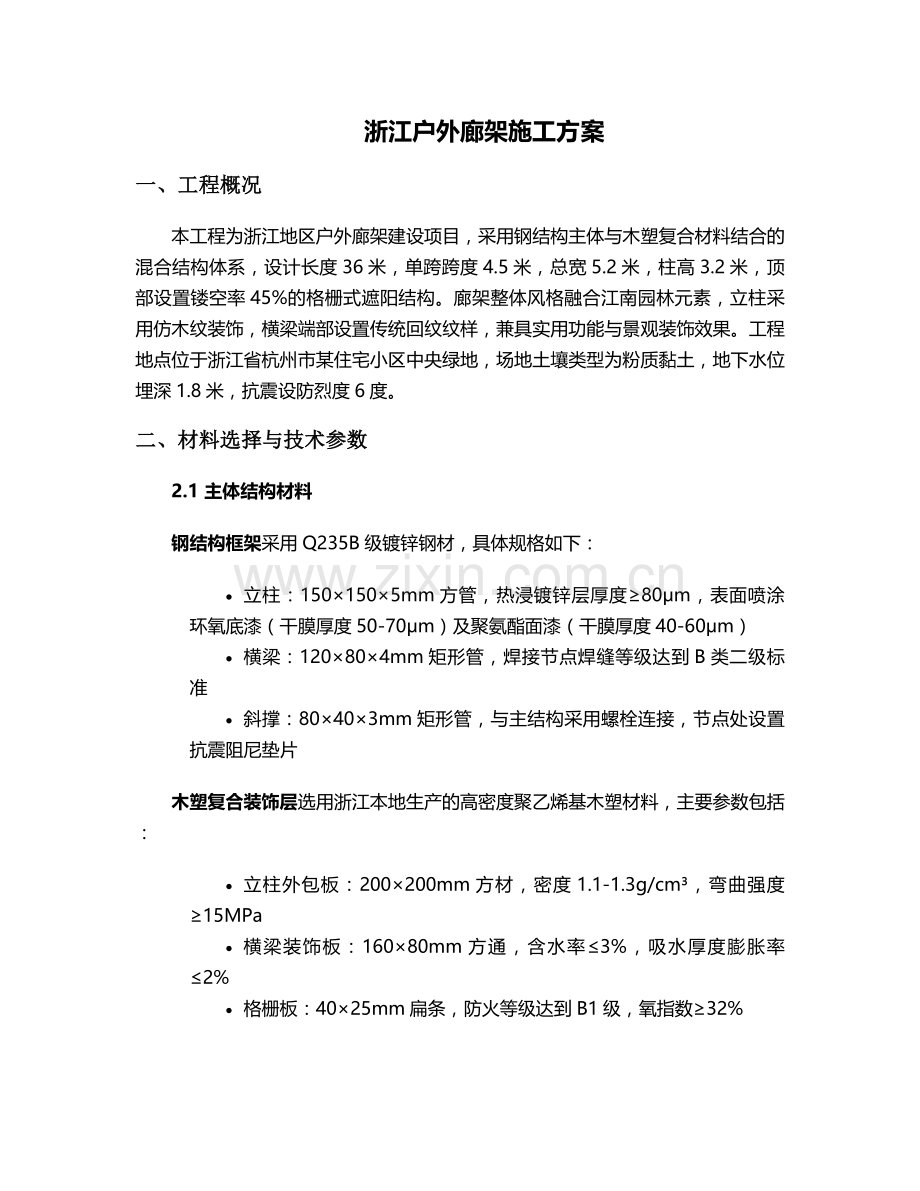

浙江户外廊架施工方案
一、工程概况
本工程为浙江地区户外廊架建设项目，采用钢结构主体与木塑复合材料结合的混合结构体系，设计长度36米，单跨跨度4.5米，总宽5.2米，柱高3.2米，顶部设置镂空率45%的格栅式遮阳结构。廊架整体风格融合江南园林元素，立柱采用仿木纹装饰，横梁端部设置传统回纹纹样，兼具实用功能与景观装饰效果。工程地点位于浙江省杭州市某住宅小区中央绿地，场地土壤类型为粉质黏土，地下水位埋深1.8米，抗震设防烈度6度。
二、材料选择与技术参数
2.1 主体结构材料
钢结构框架采用Q235B级镀锌钢材，具体规格如下：
· 立柱：150×150×5mm方管，热浸镀锌层厚度≥80μm，表面喷涂环氧底漆（干膜厚度50-70μm）及聚氨酯面漆（干膜厚度40-60μm）
· 横梁：120×80×4mm矩形管，焊接节点焊缝等级达到B类二级标准
· 斜撑：80×40×3mm矩形管，与主结构采用螺栓连接，节点处设置抗震阻尼垫片
木塑复合装饰层选用浙江本地生产的高密度聚乙烯基木塑材料，主要参数包括：
· 立柱外包板：200×200mm方材，密度1.1-1.3g/cm³，弯曲强度≥15MPa
· 横梁装饰板：160×80mm方通，含水率≤3%，吸水厚度膨胀率≤2%
· 格栅板：40×25mm扁条，防火等级达到B1级，氧指数≥32%

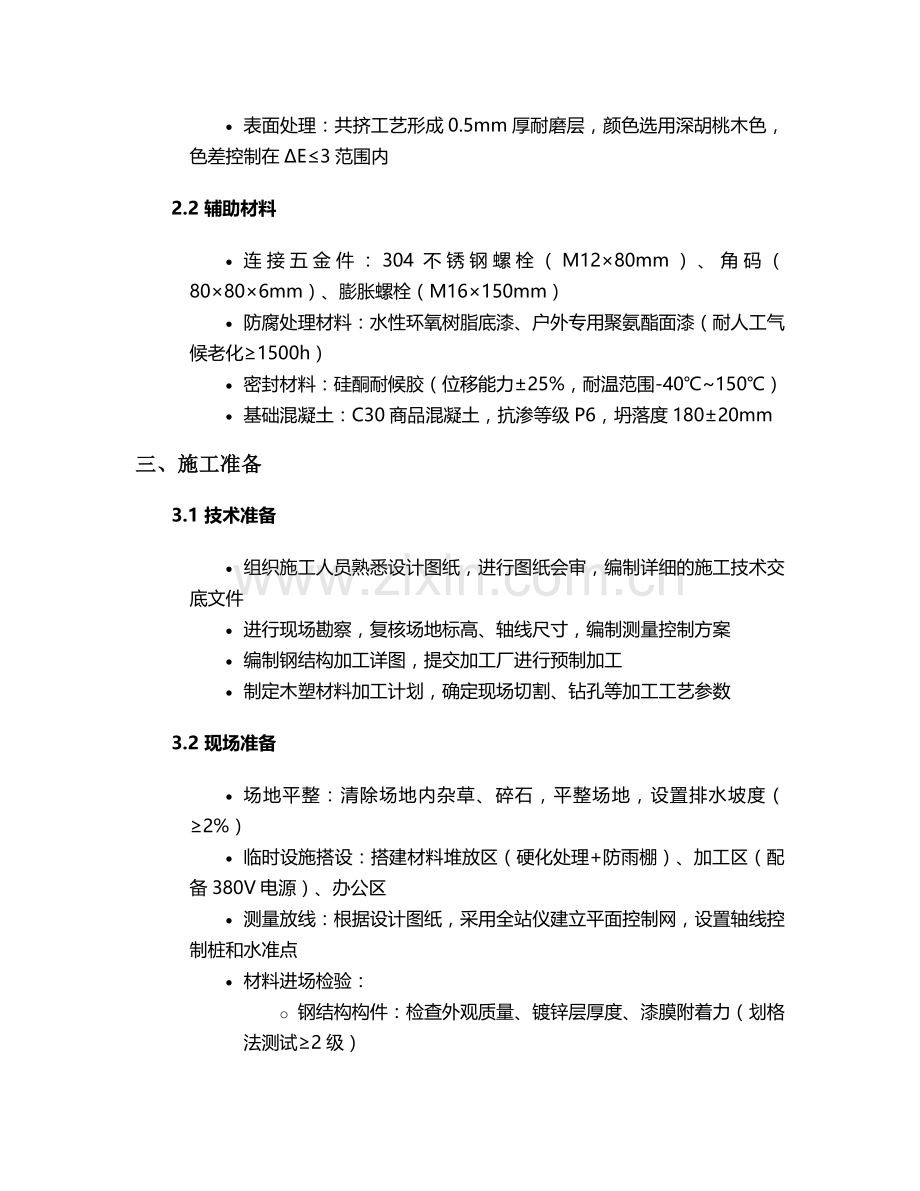

· 表面处理：共挤工艺形成0.5mm厚耐磨层，颜色选用深胡桃木色，色差控制在ΔE≤3范围内
2.2 辅助材料
· 连接五金件：304不锈钢螺栓（M12×80mm）、角码（80×80×6mm）、膨胀螺栓（M16×150mm）
· 防腐处理材料：水性环氧树脂底漆、户外专用聚氨酯面漆（耐人工气候老化≥1500h）
· 密封材料：硅酮耐候胶（位移能力±25%，耐温范围-40℃~150℃）
· 基础混凝土：C30商品混凝土，抗渗等级P6，坍落度180±20mm
三、施工准备
3.1 技术准备
· 组织施工人员熟悉设计图纸，进行图纸会审，编制详细的施工技术交底文件
· 进行现场勘察，复核场地标高、轴线尺寸，编制测量控制方案
· 编制钢结构加工详图，提交加工厂进行预制加工
· 制定木塑材料加工计划，确定现场切割、钻孔等加工工艺参数
3.2 现场准备
· 场地平整：清除场地内杂草、碎石，平整场地，设置排水坡度（≥2%）
· 临时设施搭设：搭建材料堆放区（硬化处理+防雨棚）、加工区（配备380V电源）、办公区
· 测量放线：根据设计图纸，采用全站仪建立平面控制网，设置轴线控制桩和水准点
· 材料进场检验：
o 钢结构构件：检查外观质量、镀锌层厚度、漆膜附着力（划格法测试≥2级）
o 木塑材料：检查颜色均匀性、表面平整度（允许偏差≤0.5mm/m）、尺寸偏差（±1mm）
o 防水材料：检查出厂合格证、性能检测报告，抽样送检
3.3 机械设备准备
· 测量设备：全站仪（精度2mm+2ppm）、水准仪（精度±3mm/km）、钢卷尺（50m，经计量检定）
· 加工设备：型材切割机（切割直径≤200mm）、台钻（最大钻孔直径16mm）、手提电钻、角磨机
· 吊装设备：汽车吊（5t，配备吊装带和卸扣）、手动葫芦（2t）
· 焊接设备：直流电焊机（额定电流315A）、焊剂烘干机、焊条保温筒
· 检测设备：漆膜测厚仪、超声波探伤仪、回弹仪
四、主要施工流程与工艺
4.1 基础工程
测量放线
· 采用极坐标法放样基础轴线，设置龙门桩控制轴线位置，轴线偏差控制在±5mm以内
· 放出基坑开挖线，撒白灰标识，开挖尺寸比设计基础尺寸每边加宽300mm（便于支模）
基坑开挖
· 采用机械开挖（反铲挖掘机），预留200mm厚土层人工清理，避免扰动基底土
· 基坑深度按设计要求（1.5m），坑底设置100mm厚碎石垫层，小型压路机压实（压实度≥93%）
· 基坑周边设置排水沟（200×300mm）和集水井（500×500×800mm），配备潜水泵排水
基础施工
· 钢筋绑扎：基础钢筋采用HRB400E级，主筋Φ16@200mm，箍筋Φ8@200mm，保护层厚度40mm
· 模板安装：采用18mm厚多层板，50×100mm木方背楞，钢管支撑体系，模板接缝处粘贴海绵条
· 混凝土浇筑：商品混凝土采用泵送方式，分层浇筑（每层厚度≤500mm），插入式振捣器振捣密实
· 养护：覆盖塑料薄膜+阻燃草帘，养护期不少于14天，混凝土强度达到75%后方可进行后续施工
预埋件安装
· 采用10mm厚钢板（200×200mm）作为预埋钢板，焊接4根Φ12×300mm锚固筋
· 预埋件定位偏差控制在±10mm以内，平面高程偏差≤5mm
· 混凝土浇筑前进行二次复核，浇筑过程中设专人监护，防止预埋件移位
4.2 钢结构施工
构件加工
· 钢结构构件在工厂预制加工，采用数控切割下料，切割面垂直度偏差≤0.02t（t为板厚）
· 焊接采用CO₂气体保护焊，焊缝质量等级为二级，重要节点进行100%超声波探伤
· 构件组装偏差控制：柱垂直度≤H/1000（H为柱高），梁挠度≤L/1000（L为梁长）
· 表面处理：喷砂除锈达Sa2.5级，喷涂环氧底漆+聚氨酯面漆，干膜总厚度≥180μm
钢结构安装
· 吊装顺序：先立两端立柱，后立中间立柱，再安装横梁，最后安装斜撑
· 立柱安装：采用临时支撑固定，调整垂直度（允许偏差≤H/1500，且≤10mm），全站仪校核
· 横梁安装：采用螺栓连接（初拧扭矩50%设计扭矩，终拧扭矩达到设计值），安装后检查挠度
· 节点处理：焊接节点打磨光滑，涂刷防锈底漆+面漆，螺栓连接节点安装防水垫圈
质量检验
· 钢结构安装允许偏差：
o 柱距：±5mm
o 跨度：±10mm
o 总长度：±30mm
o 顶面标高：±15mm
· 焊缝质量检查：外观检查（无裂纹、气孔、咬边等缺陷），超声波探伤（Ⅰ级合格）
4.3 木塑装饰层施工
材料加工
· 木塑材料在现场加工区进行切割、钻孔，采用专用锯片（齿数≥40齿）切割，避免产生毛边
· 钻孔采用专用钻头，预钻导向孔（直径为螺栓直径的0.8倍），防止材料开裂
· 加工后的木塑构件进行打磨处理（砂纸目数120目），清除表面毛刺
安装工艺
· 立柱装饰板安装：
o 采用不锈钢自攻螺丝（Φ5×35mm）固定，螺丝间距≤300mm，距板端≥50mm
o 板与板之间留设5mm伸缩缝，填充弹性密封胶
o 垂直度控制≤2mm/m，接缝高低差≤0.5mm
· 横梁装饰板安装：
o 采用暗藏式连接节点，通过不锈钢角码与钢结构横梁连接
o 安装顺序从两端向中间推进，留设温度伸缩缝（每6m设置10mm缝）
· 格栅安装：
o 采用模数化安装，格栅间距150mm，偏差控制在±2mm
o 与横梁采用榫卯结构+不锈钢螺丝双重固定
o 安装后检查平整度（允许偏差≤3mm/2m）
4.4 附属工程施工
照明系统安装
· 在横梁底部预留LED灯带安装槽（30×20mm），安装防水LED灯带（功率12W/m，色温3000K）
· 灯管线采用Φ20mmPVC管暗埋于木塑构件内，穿线采用RVV-3×1.5mm²铜芯电缆
· 控制箱设置于廊架端部立柱内，配备时控开关和光控传感器
绿化种植槽施工
· 在廊架两侧设置种植槽（宽600mm，深500mm），采用C20混凝土浇筑，内侧粘贴文化石
· 种植槽底部设置100mm厚碎石排水层，铺设透水土工布（渗透系数≥1×10⁻³cm/s）
· 填充种植土（泥炭土:园土:珍珠岩=3:5:2），pH值控制在6.5-7.5
地面铺装
· 廊架下方地面采用青石板铺装（600×300×50mm），铺设厚度30mm的1:3干硬性水泥砂浆
· 石板接缝宽度5mm，采用专用嵌缝剂填缝，表面做仿古处理
· 铺装坡度1.5%，坡向两侧排水明沟
五、质量保证措施
5.1 原材料质量控制
· 建立材料进场检验制度，每批材料必须提供出厂合格证、性能检测报告
· 钢结构构件：每200件为一批，抽样检验镀锌层厚度、漆膜附着力
· 木塑材料：每500m为一批，抽样检验弯曲强度、吸水厚度膨胀率
· 防水材料：每100支为一批，抽样检验拉伸模量、断裂伸长率
5.2 施工过程质量控制
· 测量控制：建立三级复核制度（施工员初核、技术员复核、工程师终核）
· 钢结构施工：
o 焊接工艺评定：施工前进行焊接工艺试验，确定焊接参数
o 螺栓连接：采用扭矩扳手施工，记录扭矩值，抽检率10%
· 木塑安装：
o 温度控制：当环境温度低于5℃或高于35℃时，停止木塑安装施工
o 伸缩缝控制：严格按设计要求留设伸缩缝，不得随意调整
5.3 质量验收标准
· 基础工程：
o 混凝土强度：达到设计强度100%
o 轴线位置偏差：≤15mm
o 基础顶面标高：±20mm
· 钢结构工程：
o 整体垂直度：≤H/2000，且≤15mm
o 整体平面弯曲：≤L/1500，且≤20mm
· 木塑装饰工程：
o 表面平整度：≤3mm/2m
o 接缝直线度：≤2mm/5m
o 色差：ΔE≤3
六、安全生产与文明施工
6.1 安全生产措施
· 建立安全生产责任制，配备专职安全员，每日进行安全巡查
· 高空作业（高度≥2m）：
o 搭设满堂脚手架（步距≤1.8m，立杆间距≤1.5m），设置防护栏杆（高度1.2m）
o 作业人员佩戴安全帽、安全带，严禁酒后作业
· 临时用电：
o 采用TN-S接零保护系统，设置三级配电两级保护
o 配电箱配备漏电保护器（动作电流≤30mA，动作时间≤0.1s）
· 防火措施：
o 施工现场配备灭火器（每50m²配置2具4kg干粉灭火器）
o 焊接作业办理动火证，设置接火斗，配备灭火器材
6.2 文明施工措施
· 材料堆放：分类堆放，设置标识牌（名称、规格、数量、检验状态）
· 施工垃圾：设置分类垃圾桶，每日清理，集中运至指定地点处理
· 噪音控制：夜间（22:00-6:00）禁止进行产生噪音的施工活动
· 扬尘控制：施工现场洒水降尘（每日不少于3次），材料运输车辆覆盖篷布
七、施工进度计划
7.1 工期安排（总工期45天）
· 施工准备阶段：5天（图纸会审、材料进场、设备调试）
· 基础工程：10天（放线、开挖、混凝土浇筑、养护）
· 钢结构施工：12天（构件进场、安装、焊接、涂装）
· 木塑装饰施工：10天（材料加工、安装、表面处理）
· 附属工程：5天（照明安装、绿化种植槽、地面铺装）
· 清理验收：3天（场地清理、竣工清理、验收准备）
7.2 进度保证措施
· 编制详细的周进度计划，每周召开进度协调会
· 材料供应：提前10天进场，保证每种材料有3天的储备量
· 劳动力配置：高峰期配置钢结构工6人、木工8人、水电工2人、普工4人
· 机械设备保障：备用发电机（50kW），应对突发停电情况
八、成品保护与维护
8.1 成品保护措施
· 钢结构成品：
o 安装完成后，采用彩条布覆盖，防止污染
o 严禁在钢结构上悬挂重物或作为脚手架支撑点
· 木塑装饰层：
o 安装完成后，表面粘贴保护膜（PE材质，厚度≥0.05mm）
o 严禁使用硬物撞击，施工工具轻拿轻放
· 地面铺装：
o 采用木板覆盖保护，严禁车辆碾压
o 养护期间（7天）禁止行人通行
8.2 后期维护计划
· 定期检查：
o 每季度检查一次结构连接节点、木塑材料状况
o 每半年检查一次防腐涂层、密封胶老化情况
· 维护措施：
o 钢结构：每年涂刷一次防腐面漆
o 木塑材料：每2年进行一次表面清洁和养护（专用木塑养护剂）
o 密封胶：发现开裂、脱落及时更换
· 应急处理：
o 台风季节前检查结构稳定性，必要时采取临时加固措施
o 极端低温天气后检查木塑材料是否有冻融损伤
九、验收标准与流程
9.1 验收标准
· 结构安全：
o 钢结构承载力满足设计要求（荷载试验：施加1.2倍设计活荷载，持荷1小时，残余变形≤L/2000）
o 基础沉降稳定（沉降速率≤0.1mm/d）
· 使用功能：
o 遮阳率：达到设计值的95%以上
o 照明系统：灯具完好率100%，照度均匀度≥0.7
· 观感质量：
o 木塑表面平整，色泽均匀，无明显划痕
o 接缝顺直，密封胶饱满光滑，无气泡、开裂
9.2 验收流程
1. 施工单位自检：对照设计图纸和验收标准进行全面自检，提交自检报告
2. 监理验收：监理工程师对工程质量进行验收，签署验收意见
3. 第三方检测：委托第三方检测机构对钢结构焊缝、涂层厚度等进行检测
4. 竣工验收：建设单位组织设计、施工、监理等单位进行竣工验收，形成验收报告
5. 资料归档：整理施工技术资料（图纸会审记录、隐蔽工程记录、检测报告等），提交档案馆存档
本施工方案针对浙江地区气候特点（高温高湿、台风多发），采用钢结构与木塑材料复合体系，通过合理的构造设计和严格的施工控制，确保廊架结构安全可靠、外观美观、耐久性良好。施工过程中应严格执行本方案规定的技术参数和工艺要求，加强质量控制，确保工程质量达到设计标准和使用要求。
