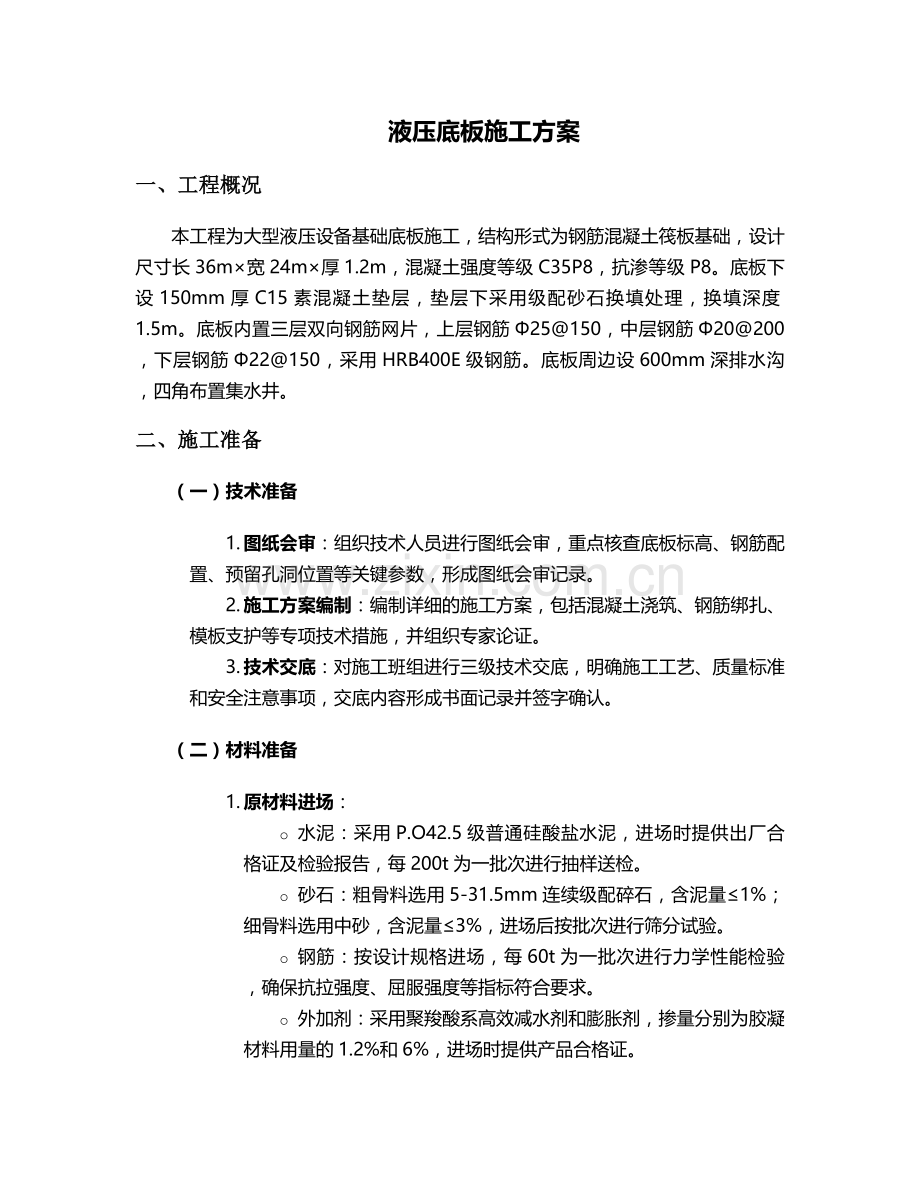

液压底板施工方案
一、工程概况
本工程为大型液压设备基础底板施工，结构形式为钢筋混凝土筏板基础，设计尺寸长36m×宽24m×厚1.2m，混凝土强度等级C35P8，抗渗等级P8。底板下设150mm厚C15素混凝土垫层，垫层下采用级配砂石换填处理，换填深度1.5m。底板内置三层双向钢筋网片，上层钢筋Φ25@150，中层钢筋Φ20@200，下层钢筋Φ22@150，采用HRB400E级钢筋。底板周边设600mm深排水沟，四角布置集水井。
二、施工准备
（一）技术准备
1. 图纸会审：组织技术人员进行图纸会审，重点核查底板标高、钢筋配置、预留孔洞位置等关键参数，形成图纸会审记录。
2. 施工方案编制：编制详细的施工方案，包括混凝土浇筑、钢筋绑扎、模板支护等专项技术措施，并组织专家论证。
3. 技术交底：对施工班组进行三级技术交底，明确施工工艺、质量标准和安全注意事项，交底内容形成书面记录并签字确认。
（二）材料准备
1. 原材料进场：
o 水泥：采用P.O42.5级普通硅酸盐水泥，进场时提供出厂合格证及检验报告，每200t为一批次进行抽样送检。
o 砂石：粗骨料选用5-31.5mm连续级配碎石，含泥量≤1%；细骨料选用中砂，含泥量≤3%，进场后按批次进行筛分试验。
o 钢筋：按设计规格进场，每60t为一批次进行力学性能检验，确保抗拉强度、屈服强度等指标符合要求。
o 外加剂：采用聚羧酸系高效减水剂和膨胀剂，掺量分别为胶凝材料用量的1.2%和6%，进场时提供产品合格证。
2. 材料堆放：
o 水泥、外加剂等袋装材料存放于防雨棚内，地面架空300mm，堆放高度不超过10袋。
o 钢筋分类堆放，设置标识牌注明规格、数量、检验状态，底部采用木方垫高，防止锈蚀。
（三）机具准备
1. 主要施工机械：
o 混凝土施工：输送泵2台（HBT80型）、布料机1台、振动棒8台（Φ50型6台，Φ30型2台）、平板振捣器2台。
o 钢筋加工：弯曲机2台、切断机2台、调直机1台、套丝机3台。
o 模板工程：圆盘锯1台、压刨机1台、手电钻5台。
o 排水设备：潜水泵6台（Φ100mm 4台，Φ50mm 2台）。
2. 设备检查：施工前对所有机械设备进行全面检修，确保性能良好，备用设备处于待命状态。
（四）现场准备
1. 场地平整：清除场地杂物，平整施工场地，做好排水坡度（不小于2%），防止雨水积水。
2. 测量放线：根据设计图纸，采用全站仪放出底板轴线及边界线，设置控制桩并做好保护。用水准仪测定垫层顶标高，在周边模板上弹出标高控制线。
3. 临时设施：搭建钢筋加工棚（30m²）、水泥库房（50m²）及现场办公室，设置临时用电线路，安装配电箱并做好防雨措施。
三、主要施工流程
测量放线→基坑开挖→级配砂石换填→垫层施工→防水层施工→钢筋绑扎→模板支护→预留孔洞处理→混凝土浇筑→养护→模板拆除
四、关键施工工艺
（一）基坑开挖与地基处理
1. 基坑开挖：采用反铲挖掘机开挖，开挖深度2.85m（含垫层及换填层），边坡按1:0.5放坡。机械开挖至离设计标高200mm处，改为人工清底，避免扰动基底土。
2. 级配砂石换填：砂石配比为砂:石=3:7，分层摊铺，每层厚度300mm，采用平板振捣器振捣密实，压实系数≥0.97。换填完成后进行承载力检测，要求地基承载力特征值≥180kPa。
（二）垫层施工
1. 模板支护：采用100mm×100mm木方作为垫层模板，模板高度与垫层厚度一致，用钢钉固定于地基上，确保模板平整牢固。
2. 混凝土浇筑：C15素混凝土采用商品混凝土，坍落度控制在140±20mm。采用平板振捣器振捣，振捣时间30s，直至表面泛浆。浇筑完成后及时收光，覆盖薄膜养护7d。
（三）防水层施工
1. 基层处理：垫层表面清扫干净，修补裂缝及蜂窝麻面，涂刷基层处理剂，干燥时间不少于4h。
2. 卷材铺设：采用4mm厚SBS改性沥青防水卷材，长边搭接宽度100mm，短边搭接宽度150mm，采用热熔法施工。卷材铺设由低向高进行，搭接处用喷灯烘烤至沥青融化，碾压密实。
3. 保护层施工：防水层验收合格后，铺设50mm厚C20细石混凝土保护层，内配Φ6@200双向钢筋网片，采用抹光机收光。
（四）钢筋工程
1. 钢筋加工：
o 钢筋调直：采用机械调直，调直后的钢筋表面无损伤，抗拉强度损失≤10%。
o 钢筋切断：按设计长度切断，允许偏差±10mm，切口平整无毛刺。
o 钢筋弯曲：弯起点位置偏差≤20mm，弯后尺寸偏差±5mm，弯钩角度符合设计要求。
2. 钢筋绑扎：
o 底层钢筋：先铺设短向钢筋，后铺设长向钢筋，钢筋交叉点采用20#铁丝绑扎，绑扎点间距≤200mm。
o 钢筋支架：采用Φ25钢筋制作支架，间距1500mm×1500mm，支架高度1.05m，确保上层钢筋保护层厚度40mm。
o 预埋件固定：设备基础预留螺栓采用钢支架固定，支架与底板钢筋焊接牢固，螺栓位置偏差控制在±5mm内。
3. 质量检查：钢筋绑扎完成后，检查钢筋规格、间距、保护层厚度等，允许偏差：受力钢筋间距±10mm，保护层厚度±5mm，预埋件中心线位置±10mm。
（五）模板工程
1. 模板选型：采用18mm厚多层板作为面板，50mm×100mm木方作为次龙骨，间距300mm；Φ48×3.5mm钢管作为主龙骨，间距600mm。
2. 模板安装：
o 按底板边线安装侧模，模板接缝处粘贴海绵条，防止漏浆。
o 采用Φ12对拉螺栓固定模板，间距600mm×600mm，螺栓中部设置50mm×50mm×3mm止水片，双面满焊。
o 模板外侧设置斜撑，与地面夹角45°，间距1.5m，确保模板稳定性。
3. 模板拆除：混凝土强度达到设计强度的75%后（约14d）方可拆除模板，拆除时严禁硬撬，避免损伤混凝土表面。
（六）混凝土工程
1. 混凝土配合比：
o 水泥：水：砂：石：减水剂：膨胀剂=1:0.45:1.8:2.5:0.012:0.06
o 初凝时间≥6h，终凝时间≤12h，氯离子含量≤0.06%。
2. 浇筑方案：
o 采用分段分层浇筑法，分3段（每段长12m），每层厚度500mm，浇筑方向由西向东推进。
o 混凝土输送泵管布置在底板中部，采用布料机布料，确保混凝土覆盖均匀。
3. 振捣工艺：
o 插入式振捣器振捣，振捣棒插入下层混凝土50mm，移动间距≤500mm，振捣时间15-30s。
o 振捣顺序由中间向两边进行，避免碰撞钢筋和预埋件，表面采用平板振捣器二次振捣，消除表面气泡。
4. 泌水处理：浇筑过程中，在底板周边设置集水沟，及时排除混凝土表面泌水，确保混凝土密实度。
5. 表面处理：混凝土初凝前进行二次抹面，采用铁抹子收光，防止表面裂缝。终凝前覆盖薄膜，避免表面失水过快。
（七）养护工程
1. 覆盖养护：混凝土浇筑完成后12h内覆盖塑料薄膜和阻燃草帘，保持薄膜内有凝结水，养护时间不少于14d。
2. 温度控制：采用测温仪监测混凝土内部温度，确保内外温差≤25℃，当温差超过20℃时，增加覆盖层厚度。
3. 洒水养护：每天洒水4次，保持混凝土表面湿润，洒水温度与混凝土表面温度差≤15℃。
五、质量控制措施
（一）原材料质量控制
1. 建立材料进场验收制度，严格检查材料合格证、检验报告，不合格材料严禁使用。
2. 原材料按规定批次进行送检，钢筋、水泥、防水材料等主要材料送检合格率必须达到100%。
（二）混凝土质量控制
1. 坍落度检测：每车混凝土进场时检测坍落度，允许偏差±20mm，不符合要求的混凝土严禁使用。
2. 试块留置：每100m³混凝土留置1组标准养护试块，抗渗混凝土每500m³留置1组抗渗试块，同条件养护试块按施工段留置。
3. 强度检测：标准养护试块达到龄期后进行抗压强度和抗渗性能试验，确保混凝土强度达到设计要求。
（三）钢筋工程质量控制
1. 钢筋绑扎前检查钢筋规格、数量，确保与设计图纸一致。
2. 钢筋保护层采用塑料垫块，垫块强度≥C35，间距≤1000mm，确保保护层厚度符合设计要求。
3. 预埋件安装后进行复测，位置偏差超过允许范围时及时调整。
（四）模板工程质量控制
1. 模板安装完成后检查其平整度、垂直度和标高，允许偏差：表面平整度≤5mm，垂直度≤3mm，标高±5mm。
2. 对拉螺栓拧紧力矩控制在40-50N·m，防止模板变形。
六、安全文明施工
（一）安全管理措施
1. 安全教育：施工前对所有人员进行安全教育培训，特种作业人员必须持证上岗。
2. 临边防护：基坑周边设置1.2m高防护栏杆，刷红白警示漆，挂安全网，夜间设置警示灯。
3. 用电安全：配电箱安装漏电保护器，实行“一机一闸一漏”，电缆架空敷设，高度≥2.5m。
4. 机械安全：机械设备操作规程悬挂于操作岗位，定期检查设备运行状况，严禁带病作业。
（二）文明施工措施
1. 材料堆放：材料分类堆放整齐，设置标识牌，砂石料场进行硬化处理，防止扬尘。
2. 扬尘控制：施工现场出入口设置洗车槽，车辆冲洗干净后方可出场；易扬尘材料覆盖篷布。
3. 噪声控制：混凝土浇筑尽量安排在白天进行，夜间施工办理夜间施工许可证，噪声控制在70dB以下。
4. 垃圾处理：施工垃圾集中堆放，及时清运出场，严禁随意抛洒。
七、应急预案
（一）混凝土供应中断应急措施
1. 与两家商品混凝土搅拌站签订供应合同，确保一家供应中断时，另一家能在1h内补充供应。
2. 现场储备200m³砂石料，必要时采用现场搅拌混凝土应急。
（二）暴雨天气应急措施
1. 配备足够的防雨布，遇暴雨时覆盖未凝固的混凝土表面，防止雨水冲刷。
2. 基坑周边设置排水沟和集水井，配备大功率潜水泵，及时排除雨水。
（三）触电事故应急措施
1. 现场配备急救箱，培训急救人员，发生触电事故时立即切断电源，对伤者进行初步救治并送医院。
2. 定期检查用电设备及线路，确保接地接零保护系统可靠。
八、施工进度计划
施工阶段
持续时间（d）
开始时间
完成时间
施工准备
7
第1d
第7d
基坑开挖与换填
5
第8d
第12d
垫层及防水层施工
6
第13d
第18d
钢筋绑扎
8
第19d
第26d
模板支护
4
第27d
第30d
混凝土浇筑
2
第31d
第32d
养护及拆模
14
第33d
第46d
九、验收标准
1. 混凝土结构：表面平整度≤8mm，标高±10mm，截面尺寸±5mm，预埋件位置±10mm。
2. 钢筋工程：受力钢筋间距±10mm，保护层厚度±5mm，绑扎牢固，无松动。
3. 防水层：无空鼓、渗漏，搭接宽度符合要求，保护层厚度≥50mm。
4. 混凝土强度：试块抗压强度达到设计强度的100%，抗渗性能满足设计要求。
十、结语
本方案针对液压底板施工特点，从技术、质量、安全等方面制定了详细的施工措施，施工过程中严格按照方案执行，加强过程控制，确保工程质量符合设计及规范要求。施工中如遇特殊情况，及时与设计、监理单位沟通，调整施工方案，确保工程顺利完成。
