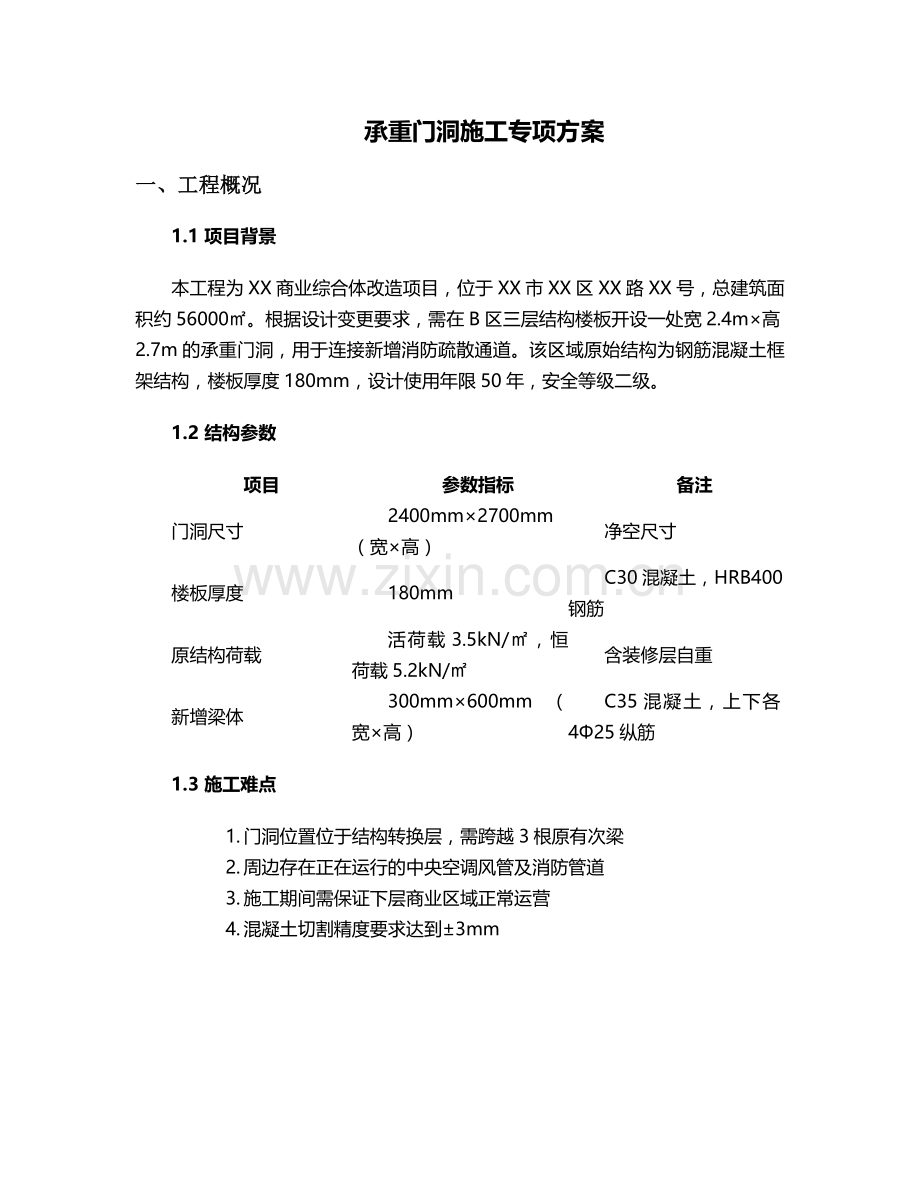

承重门洞施工专项方案
一、工程概况
1.1 项目背景
本工程为XX商业综合体改造项目，位于XX市XX区XX路XX号，总建筑面积约56000㎡。根据设计变更要求，需在B区三层结构楼板开设一处宽2.4m×高2.7m的承重门洞，用于连接新增消防疏散通道。该区域原始结构为钢筋混凝土框架结构，楼板厚度180mm，设计使用年限50年，安全等级二级。
1.2 结构参数
项目
参数指标
备注
门洞尺寸
2400mm×2700mm（宽×高）
净空尺寸
楼板厚度
180mm
C30混凝土，HRB400钢筋
原结构荷载
活荷载3.5kN/㎡，恒荷载5.2kN/㎡
含装修层自重
新增梁体
300mm×600mm（宽×高）
C35混凝土，上下各4Φ25纵筋
1.3 施工难点
1. 门洞位置位于结构转换层，需跨越3根原有次梁
2. 周边存在正在运行的中央空调风管及消防管道
3. 施工期间需保证下层商业区域正常运营
4. 混凝土切割精度要求达到±3mm
二、施工准备
2.1 技术准备
1. 图纸会审：组织结构工程师、监理工程师进行图纸会审，重点复核以下内容：
o 门洞周边5m范围内结构配筋图
o 新增梁体与原有框架柱的连接节点详图
o 临时支撑体系的荷载计算书
2. 测量放线：使用Leica TS60全站仪进行三维定位，弹出以下控制线：
o 门洞切割边线（外放50mm施工余量）
o 临时支撑立杆定位线（距切割线300mm）
o 新增梁体钢筋绑扎控制线
3. 方案交底：编制《承重结构切割作业指导书》，对施工班组进行三级技术交底，留存影像记录。
2.2 材料准备
材料名称
规格型号
数量
质量要求
盘扣式脚手架
Φ48×3.2mm
280m
立杆间距≤600mm，步距≤1200mm
切割锯片
Φ1200mm金刚石锯片
12片
适用于C30混凝土切割
钢筋连接器
M25直螺纹套筒
48个
Ⅰ级接头，抗拉强度≥600MPa
碳纤维布
300g/㎡单向布
80㎡
拉伸强度≥3400MPa，弹性模量≥2.3×10⁵MPa
2.3 机械准备
设备名称
型号规格
数量
安全配置要求
液压墙锯
Husqvarna WS440
2台
配备漏电保护器（30mA动作电流）
钢筋弯曲机
GW40
1台
急停按钮响应时间＜0.5s
混凝土输送泵
HBT60
1台
液压系统压力≥16MPa
超声波探伤仪
PXUT-350+
1台
灵敏度余量≥60dB
三、施工流程
3.1 总体流程
临时支撑体系搭设→管线迁移保护→结构应力释放→静态切割施工→钢筋整理→新增梁体施工→模板拆除→碳纤维加固→验收
3.2 关键工序详解
3.2.1 临时支撑体系
1. 立杆布置：采用"井"字形满堂脚手架，具体参数如下：
o 门洞下方设置6×4排立杆，形成2.4m×3.6m支撑区域
o 立杆底部设置100×100mm钢板垫块，顶部安装可调节顶托（行程≥150mm）
o 扫地杆距地200mm，双向设置水平剪刀撑（间距≤4m）
2. 预压试验：按1.2倍设计荷载进行分级加载：
o 第一级加载30%（1.5h）
o 第二级加载60%（1.5h）
o 第三级加载100%（24h持荷）
o 沉降观测点设置8个，最大允许沉降量≤2mm
3.2.2 静态切割施工
1. 切割顺序：采用"先横后竖、先上后下"的切割原则：
o 第一步：切割门洞顶部1000mm×180mm混凝土带
o 第二步：分段切割两侧竖边（每段≤500mm）
o 第三步：切割底部混凝土（保留10mm连接带）
2. 防尘措施：
o 切割区域设置全封闭防尘罩（采用2000目防尘网）
o 配备4台工业级吸尘器（风量≥3000m³/h）
o 切割面持续喷淋雾化水（水压0.3MPa）
3.2.3 钢筋工程
1. 原有钢筋处理：
o 截断钢筋采用砂轮锯切割（禁止气割）
o 梁体纵筋采用机械连接（直螺纹套筒）
o 预留钢筋长度≥35d（d为钢筋直径）
2. 新增钢筋绑扎：
o 梁体主筋采用"梅花形"绑扎（绑扣间距≤200mm）
o 箍筋加密区100mm（两端各1.5倍梁高范围）
o 保护层垫块采用C40细石混凝土垫块（强度≥40MPa）
3.2.4 模板工程
1. 支撑体系：
o 采用18mm厚酚醛覆膜多层板（周转次数≥8次）
o 次龙骨50×100mm方木（间距≤200mm）
o 主龙骨双Φ48钢管（间距≤600mm）
2. 接缝处理：
o 模板拼缝处粘贴5mm厚EVA密封胶条
o 阴阳角采用45°倒角处理（半径≥20mm）
o 模板内侧涂刷水性脱模剂（干膜厚度8-12μm）
四、结构加固
4.1 新增梁体施工
1. 混凝土浇筑：
o 采用汽车泵连续浇筑（初凝时间控制在6h内）
o 振捣棒插入间距≤300mm，振捣时间15-20s/点
o 梁体分段浇筑至梁高2/3处，间隔24h后浇筑剩余部分
2. 养护措施：
o 覆盖土工布+塑料薄膜（保湿≥7d）
o 采用电热毯养护（温度控制在5-35℃）
o 7d强度达到设计值85%后方可拆模
4.2 碳纤维加固
1. 施工工艺：
o 基层处理：角磨机打磨至露出骨料，表面平整度≤2mm/m
o 底胶涂刷：采用环氧树脂底胶（用量0.2kg/㎡）
o 碳纤维布粘贴：采用湿法铺贴，搭接长度≥200mm
2. 质量控制：
o 粘贴后24h内环境温度≥15℃
o 采用滚筒碾压排除气泡（压力≥0.3MPa）
o 固化后进行锤击法检测（空鼓面积≤5%）
五、安全防护
5.1 防护体系
1. 水平防护：
o 门洞下方3层设置全封闭防护棚（50mm厚木板+20mm钢板）
o 周边5m范围设置1.2m高防护栏杆（刷红白警示漆）
o 作业层满铺双层脚手板（下层为防滑型）
2. 垂直防护：
o 切割区域设置1.8m高工具式围挡（耐火极限≥1h）
o 电梯井口设置定型化防护门（高度1.8m，带自闭装置）
o 临边洞口采用防坠网（网目密度≥2000目/㎡）
5.2 安全管理
1. 作业许可：
o 办理《高处作业许可证》《动火作业许可证》
o 每日开工前进行JSA作业安全分析
o 特种作业人员持证上岗（证书在有效期内）
2. 应急准备：
o 配备2套应急救援器材（含液压千斤顶、切割工具）
o 制定结构坍塌应急预案（每月演练1次）
o 现场设置应急照明系统（连续照明时间≥90min）
六、质量验收
6.1 验收标准
检验项目
允许偏差
检验方法
门洞尺寸
±5mm
激光投线仪+钢卷尺
混凝土表面平整度
3mm/2m
靠尺+塞尺
钢筋保护层厚度
+5mm,-3mm
钢筋位置测定仪
碳纤维粘结强度
≥2.5MPa
现场拉拔试验（每50㎡1点）
6.2 验收程序
1. 分项验收：
o 临时支撑体系验收（搭设完成后）
o 切割尺寸验收（切割完成后24h内）
o 钢筋工程隐蔽验收（混凝土浇筑前）
2. 竣工验收：
o 混凝土强度检测（28d回弹+取芯）
o 结构承载力试验（分级加载至1.5倍设计荷载）
o 结构变形观测（持续观测30d，最大沉降≤5mm）
七、施工进度计划
7.1 关键节点控制
工序名称
工期（天）
开始时间
完成时间
资源配置
临时支撑搭设
3
2023-10-01
2023-10-03
架子工8人，木工4人
静态切割施工
4
2023-10-05
2023-10-08
切割工6人，普工4人
钢筋绑扎
2
2023-10-10
2023-10-11
钢筋工6人
混凝土浇筑
1
2023-10-15
2023-10-15
混凝土工8人，泵工2人
碳纤维加固
2
2023-10-25
2023-10-26
专业加固工4人
7.2 进度保障措施
1. 采用BIM技术进行4D进度模拟，提前发现关键线路风险
2. 准备2套切割设备备用（含锯片等易损件）
3. 与混凝土搅拌站签订应急供应协议（2h内到场）
4. 实行三班倒作业（夜间22:00-6:00仅进行无噪音工序）
八、环境保护
8.1 噪声控制
1. 切割设备安装隔音罩（降噪量≥25dB）
2. 周边设置声屏障（高度3m，吸声系数≥0.8）
3. 敏感时段（8:00-12:00，14:00-18:00）噪声≤55dB
8.2 粉尘控制
1. 安装PM2.5在线监测仪（数据实时上传监管平台）
2. 切割废料采用湿式收集（含水率≥30%）
3. 运输车辆必须覆盖篷布（密闭率100%）
8.3 废水处理
1. 设置三级沉淀池（总容积≥5m³）
2. 切割废水经处理后回用（回用率≥80%）
3. 混凝土养护用水采用滴灌系统（节水率40%）
九、应急预案
9.1 结构失稳应急处置
1. 预警指标：
o 支撑立杆沉降速率＞0.5mm/h
o 结构裂缝宽度＞0.3mm且持续扩展
o 水平位移超过计算值1.5倍
2. 处置流程：
o 立即启动红色预警，现场人员10min内撤离
o 启用备用支撑体系（15min内完成加固）
o 采用全站仪进行24h连续监测（数据每15min记录1次）
9.2 火灾事故应急处置
1. 消防配置：
o 作业层每50㎡配置2具4kg干粉灭火器
o 设置2处消防水桶（容量≥200L）
o 动火作业点配备灭火毯（规格1.5m×1.5m）
2. 响应程序：
o 初起火灾使用现场灭火器扑救（距离火源3-5m）
o 电气火灾必须先切断电源（使用绝缘工具操作）
o 拨打119后安排专人到路口引导消防车
十、验收标准与流程
10.1 主控项目验收
1. 结构性能：
o 承载力试验：分级加载至设计荷载1.2倍，持荷1h无塑性变形
o 裂缝检测：允许最大裂缝宽度0.2mm（在正常使用极限状态下）
o 钢筋保护层厚度：合格率≥90%（允许偏差+10mm,-5mm）
10.2 验收资料清单
1. 设计变更文件及图纸会审记录
2. 材料出厂合格证及复试报告（含碳纤维布检测报告）
3. 施工记录（含切割尺寸检查记录、钢筋隐蔽验收记录）
4. 结构实体检测报告（混凝土强度、钢筋扫描、超声波探伤）
5. 沉降观测记录（从施工前15d至竣工后30d）
本方案经审批后实施，如遇设计变更或现场条件变化，需重新履行审批程序。施工过程中严格执行《混凝土结构工程施工质量验收规范》GB50204-2015（2017版）及《建筑结构加固工程施工质量验收规范》GB50550-2010相关要求。
