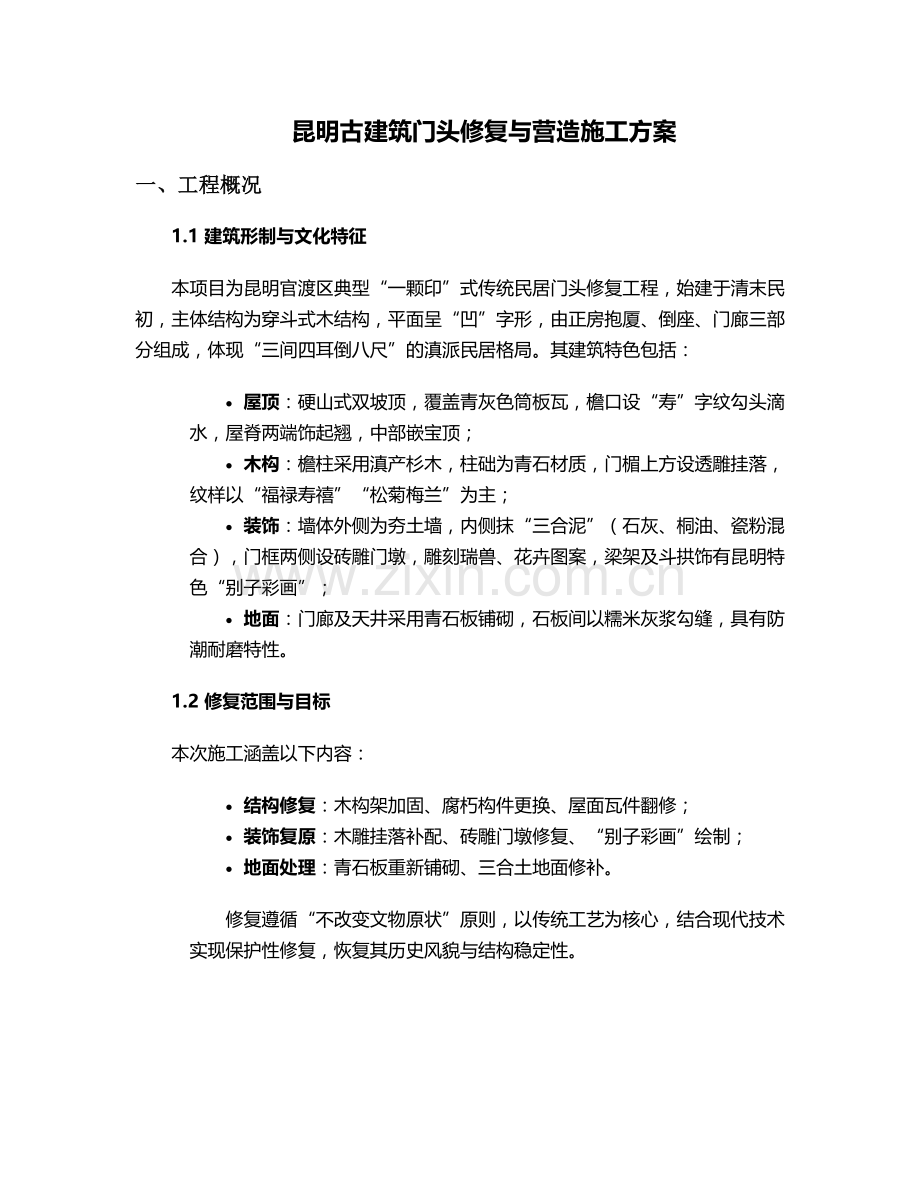

昆明古建筑门头修复与营造施工方案
一、工程概况
1.1 建筑形制与文化特征
本项目为昆明官渡区典型“一颗印”式传统民居门头修复工程，始建于清末民初，主体结构为穿斗式木结构，平面呈“凹”字形，由正房抱厦、倒座、门廊三部分组成，体现“三间四耳倒八尺”的滇派民居格局。其建筑特色包括：
· 屋顶：硬山式双坡顶，覆盖青灰色筒板瓦，檐口设“寿”字纹勾头滴水，屋脊两端饰起翘，中部嵌宝顶；
· 木构：檐柱采用滇产杉木，柱础为青石材质，门楣上方设透雕挂落，纹样以“福禄寿禧”“松菊梅兰”为主；
· 装饰：墙体外侧为夯土墙，内侧抹“三合泥”（石灰、桐油、瓷粉混合），门框两侧设砖雕门墩，雕刻瑞兽、花卉图案，梁架及斗拱饰有昆明特色“别子彩画”；
· 地面：门廊及天井采用青石板铺砌，石板间以糯米灰浆勾缝，具有防潮耐磨特性。
1.2 修复范围与目标
本次施工涵盖以下内容：
· 结构修复：木构架加固、腐朽构件更换、屋面瓦件翻修；
· 装饰复原：木雕挂落补配、砖雕门墩修复、“别子彩画”绘制；
· 地面处理：青石板重新铺砌、三合土地面修补。
修复遵循“不改变文物原状”原则，以传统工艺为核心，结合现代技术实现保护性修复，恢复其历史风貌与结构稳定性。

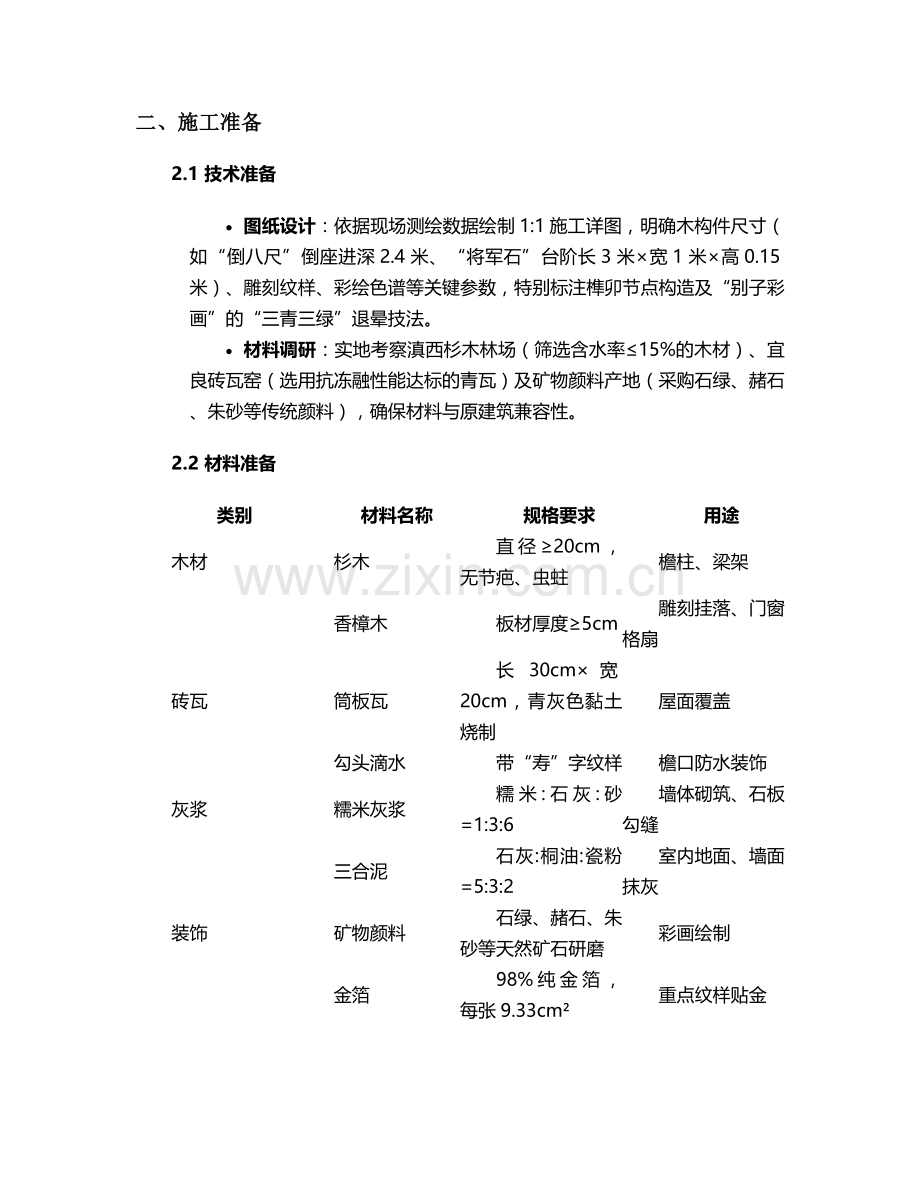

二、施工准备
2.1 技术准备
· 图纸设计：依据现场测绘数据绘制1:1施工详图，明确木构件尺寸（如“倒八尺”倒座进深2.4米、“将军石”台阶长3米×宽1米×高0.15米）、雕刻纹样、彩绘色谱等关键参数，特别标注榫卯节点构造及“别子彩画”的“三青三绿”退晕技法。
· 材料调研：实地考察滇西杉木林场（筛选含水率≤15%的木材）、宜良砖瓦窑（选用抗冻融性能达标的青瓦）及矿物颜料产地（采购石绿、赭石、朱砂等传统颜料），确保材料与原建筑兼容性。
2.2 材料准备
类别
材料名称
规格要求
用途
木材
杉木
直径≥20cm，无节疤、虫蛀
檐柱、梁架

香樟木
板材厚度≥5cm
雕刻挂落、门窗格扇
砖瓦
筒板瓦
长30cm×宽20cm，青灰色黏土烧制
屋面覆盖

勾头滴水
带“寿”字纹样
檐口防水装饰
灰浆
糯米灰浆
糯米:石灰:砂=1:3:6
墙体砌筑、石板勾缝

三合泥
石灰:桐油:瓷粉=5:3:2
室内地面、墙面抹灰
装饰
矿物颜料
石绿、赭石、朱砂等天然矿石研磨
彩画绘制

金箔
98%纯金箔，每张9.33cm²
重点纹样贴金
2.3 人员与设备配置
· 施工团队：配备传统木作匠人（2人，具备滇式榫卯工艺经验）、彩绘艺人（1人，熟悉“别子彩画”技法）、砖瓦工（3人）及现代结构工程师（1人，负责结构安全评估）；
· 工具清单：传统工具（鲁班尺、墨斗、锛子、雕刀）与现代辅助工具（木材含水率测定仪、超声波探伤仪、小型吊装设备）结合，确保工艺精度与施工安全。
三、主要施工流程
3.1 木构架修复
3.1.1 构件检测与拆卸
· 检测：采用超声波探伤仪对檐柱、横梁进行内部缺陷检测，标记腐朽深度＞30%的构件；
· 拆卸：遵循“先上后下、先外后内”原则，依次拆除瓦件、望板、斗拱、梁架，所有构件编号后分类存放于通风干燥处，柱础用棉麻包裹保护。
3.1.2 构件更换与加固
· 柱体修复：对局部腐朽柱体采用“墩接”工艺，截取腐朽部分后，新配柱段与原柱以“巴掌榫”连接，接缝处涂刷桐油防腐，外用碳纤维布包裹增强；
· 梁架加固：对挠度超标的横梁，在梁底增设“随梁枋”，枋与梁之间用铁制“银锭扣”连接（隐蔽处理，不外露）；
· 榫卯修复：对松动榫卯节点采用“打牮拨正”法调整位置，缝隙处填入硬木楔子，表面用鱼鳔胶黏合，确保节点缝隙≤2mm。
3.2 屋面工程
3.2.1 瓦件处理
· 旧瓦筛选：保留完整瓦件，破损率＜10%的经清洗后重新使用，缺失部分按传统规格新制；
· 铺瓦工艺：底瓦“压六露四”，盖瓦“压七露三”，瓦垄间距15cm，檐口勾头滴水需与屋面坡度（26°）一致，瓦底铺设3cm厚灰背（石灰:麻刀=10:1），灰背层与望板间增设0.3mm厚透气型防水卷材（接缝用桐油灰密封），兼顾传统透气性与现代防水需求。
3.3 装饰工程
3.3.1 木雕与砖雕施工
· 挂落修复：按原纹样1:1复刻透雕挂落，采用香樟木雕刻，图案包括“封侯拜相”“松菊梅兰”等，雕刻深度≥3cm，表面打磨至600目光滑度；
· 门簪安装：门楣上方安装两对圆形门簪，正面浮雕“日月”纹样，簪头涂刷红漆，金箔包边；
· 砖雕门墩修复：对破损砖雕采用“补配法”，用青灰砖（配比黏土:砂:碎麦秸=5:3:2）按原纹样雕刻补配，表面抹桐油保护。
3.3.2 “别子彩画”绘制
· 地仗处理：木构件表面依次涂刷生桐油（2遍）、猪血腻子（3遍），每遍腻子干透后用细砂纸打磨，确保表面平整；
· 打谱子：用毛边纸拓印原纹样轮廓，复贴于木构件表面；
· 配色与绘制：以石绿、群青为主色，赭石为辅助色，金箔点缀重点纹样（如龙纹、如意纹），采用“别子彩画”特有的穿叉线条（模拟竹编工艺），边缘实施“三青三绿”退晕技法，色彩过渡自然；
· 罩面：全部彩绘完成后涂刷一遍清漆保护，避免紫外线照射褪色。
3.4 地面与墙体工程
· 青石板铺砌：采用“十字缝”排列方式，石板间预留2cm缝隙，填入糯米灰浆（糯米:石灰:砂=1:3:6），表面用桐油擦拭提亮；
· 夯土墙修复：局部破损墙体采用“干打垒”工艺修补，每层夯筑厚度≤20cm，夯实度≥90%，内侧抹“三合泥”（石灰:桐油:瓷粉=5:3:2），表面刷白灰浆。
四、质量控制
4.1 关键工序标准
· 木构：榫卯结合缝隙≤2mm，构件垂直度偏差≤1‰，梁架挠度≤L/200（L为梁跨度）；
· 瓦面：瓦垄顺直偏差≤5mm，檐口高度差≤10mm，雨后无渗漏；
· 彩绘：色彩均匀度≥95%，图案轮廓与原纹样吻合度≥98%，涂层附着力达到“划格法”1级标准；
· 地面：青石板铺设平整，接缝高低差≤2mm，糯米灰浆勾缝饱满无裂缝。
4.2 检测方法
· 材料检测：每批次木材、砖瓦进场前抽样送检（如木材含水率经烘干处理至12%-15%），矿物颜料进行色谱分析，确保与原彩画匹配；
· 工序验收：实行“三检制”（自检、互检、专检），重点工序（如木构架安装、彩画绘制）留存影像资料备案；
· 第三方评估：邀请古建筑保护专家对榫卯节点强度、彩画色谱还原度等关键节点进行现场评估。
五、安全措施
5.1 施工安全
· 高空作业：搭设满堂脚手架（立杆间距1.5m×1.5m，扫地杆距地20cm），作业人员佩戴双钩安全带，屋面行走时铺设防滑木板；
· 防火措施：施工现场严禁吸烟，油漆、颜料等易燃材料单独存放于防爆柜，配备干粉灭火器（每50㎡不少于2具）；
· 用电安全：电动工具使用漏电保护器（额定漏电动作电流≤30mA），电线架空高度≥2.5m，避免与木构件直接接触。
5.2 文物保护
· 构件保护：拆卸的木构件编号后用棉麻包裹，存放于通风防潮仓库，避免阳光直射；
· 环境控制：施工现场设置温湿度计，彩绘施工时环境温度控制在15-25℃，相对湿度≤60%；
· 应急措施：配备防雨布（覆盖面积≥100㎡），遇暴雨、大风等恶劣天气立即停止作业，对木构件进行临时遮盖。
六、工期与验收
6.1 施工进度计划
工序阶段
工期（天）
关键节点
施工准备
15
材料进场验收、图纸会审
结构修复
45
木构架安装完成、屋面防水
装饰工程
30
木雕挂落安装、彩画绘制
收尾验收
10
第三方检测、资料归档
6.2 验收标准
· 外观要求：整体形制与历史照片一致，木构件无变形，彩绘色彩饱满，雕刻纹样清晰；
· 功能要求：屋面无渗漏，门窗开启灵活，地面平整无松动；
· 资料要求：施工记录完整，包括隐蔽工程验收单、材料检测报告、传统工艺操作影像等。
七、传统工艺传承与创新
7.1 工艺传承措施
· 施工过程中组织年轻匠人跟班学习，重点传承榫卯制作、“别子彩画”、砖雕等濒临失传技艺；
· 编制《昆明传统门头营造技艺手册》，详细记录工具使用（如鲁班尺刻度含义）、工序参数（如糯米灰浆配比）及匠人经验（如木材防虫蛀处理秘方）。
7.2 技术创新应用
· 采用超声波探伤仪检测木构件内部缺陷，碳纤维布加固木柱（隐蔽处理，不影响外观）；
· 彩绘颜料中添加纳米级抗紫外线剂，提升彩画耐久性，同时保留传统矿物颜料的质感与色彩。
通过传统工艺与现代技术的融合，本项目不仅实现古建筑的保护性修复，更推动滇派传统营造技艺的活态传承，为昆明“非遗+文旅”融合发展提供实践案例。
