水利工程钢板桩围堰施工专项方案

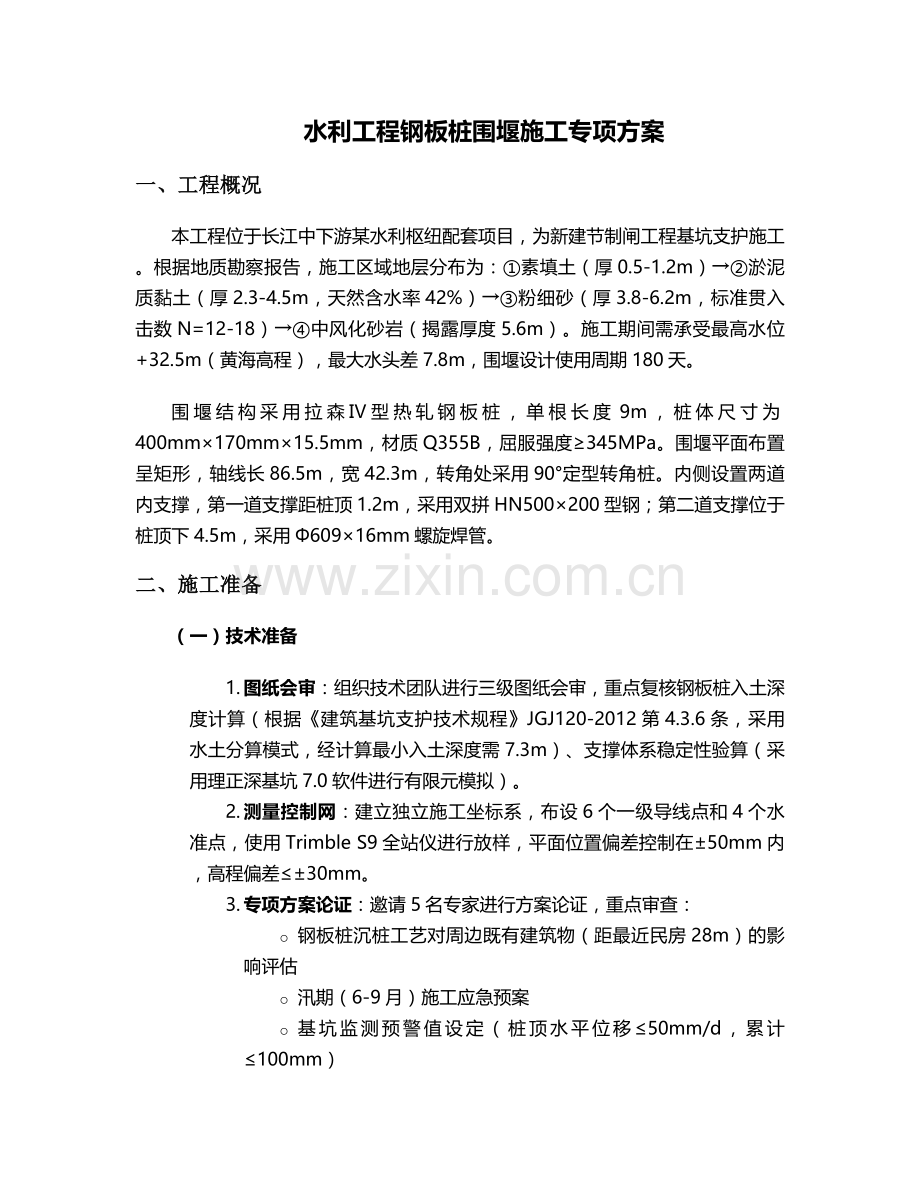

一、工程概况
本工程位于长江中下游某水利枢纽配套项目，为新建节制闸工程基坑支护施工。根据地质勘察报告，施工区域地层分布为：①素填土（厚0.5-1.2m）→②淤泥质黏土（厚2.3-4.5m，天然含水率42%）→③粉细砂（厚3.8-6.2m，标准贯入击数N=12-18）→④中风化砂岩（揭露厚度5.6m）。施工期间需承受最高水位+32.5m（黄海高程），最大水头差7.8m，围堰设计使用周期180天。
围堰结构采用拉森Ⅳ型热轧钢板桩，单根长度9m，桩体尺寸为400mm×170mm×15.5mm，材质Q355B，屈服强度≥345MPa。围堰平面布置呈矩形，轴线长86.5m，宽42.3m，转角处采用90°定型转角桩。内侧设置两道内支撑，第一道支撑距桩顶1.2m，采用双拼HN500×200型钢；第二道支撑位于桩顶下4.5m，采用Φ609×16mm螺旋焊管。
二、施工准备
（一）技术准备
1. 图纸会审：组织技术团队进行三级图纸会审，重点复核钢板桩入土深度计算（根据《建筑基坑支护技术规程》JGJ120-2012第4.3.6条，采用水土分算模式，经计算最小入土深度需7.3m）、支撑体系稳定性验算（采用理正深基坑7.0软件进行有限元模拟）。
2. 测量控制网：建立独立施工坐标系，布设6个一级导线点和4个水准点，使用Trimble S9全站仪进行放样，平面位置偏差控制在±50mm内，高程偏差≤±30mm。
3. 专项方案论证：邀请5名专家进行方案论证，重点审查：
o 钢板桩沉桩工艺对周边既有建筑物（距最近民房28m）的影响评估
o 汛期（6-9月）施工应急预案
o 基坑监测预警值设定（桩顶水平位移≤50mm/d，累计≤100mm）

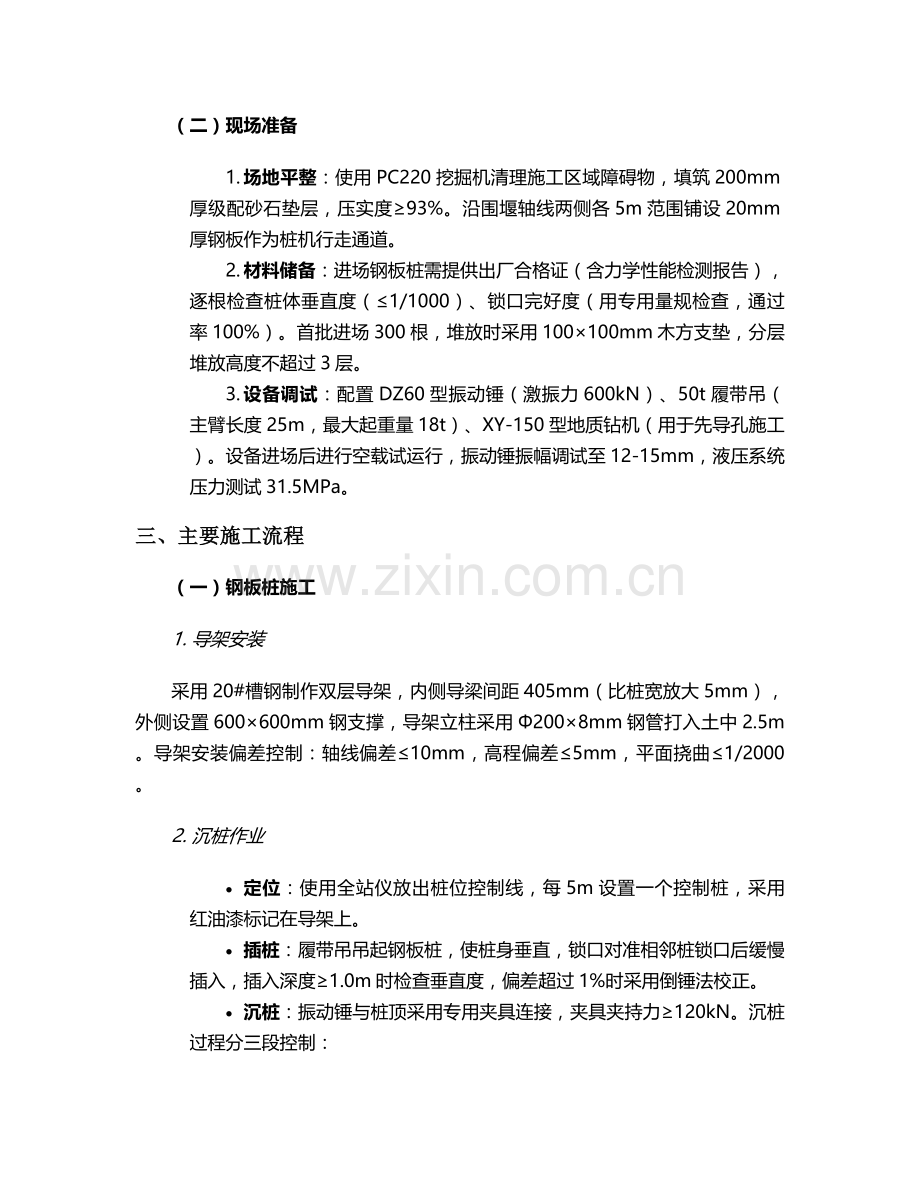

（二）现场准备
1. 场地平整：使用PC220挖掘机清理施工区域障碍物，填筑200mm厚级配砂石垫层，压实度≥93%。沿围堰轴线两侧各5m范围铺设20mm厚钢板作为桩机行走通道。
2. 材料储备：进场钢板桩需提供出厂合格证（含力学性能检测报告），逐根检查桩体垂直度（≤1/1000）、锁口完好度（用专用量规检查，通过率100%）。首批进场300根，堆放时采用100×100mm木方支垫，分层堆放高度不超过3层。
3. 设备调试：配置DZ60型振动锤（激振力600kN）、50t履带吊（主臂长度25m，最大起重量18t）、XY-150型地质钻机（用于先导孔施工）。设备进场后进行空载试运行，振动锤振幅调试至12-15mm，液压系统压力测试31.5MPa。
三、主要施工流程
（一）钢板桩施工
1. 导架安装
采用20#槽钢制作双层导架，内侧导梁间距405mm（比桩宽放大5mm），外侧设置600×600mm钢支撑，导架立柱采用Φ200×8mm钢管打入土中2.5m。导架安装偏差控制：轴线偏差≤10mm，高程偏差≤5mm，平面挠曲≤1/2000。
2. 沉桩作业
· 定位：使用全站仪放出桩位控制线，每5m设置一个控制桩，采用红油漆标记在导架上。
· 插桩：履带吊吊起钢板桩，使桩身垂直，锁口对准相邻桩锁口后缓慢插入，插入深度≥1.0m时检查垂直度，偏差超过1%时采用倒锤法校正。
· 沉桩：振动锤与桩顶采用专用夹具连接，夹具夹持力≥120kN。沉桩过程分三段控制：
o 初沉阶段（0-3m）：激振力控制在40%（240kN），监测桩身垂直度
o 中沉阶段（3-7m）：激振力调至70%（420kN），控制下沉速度≤1.5m/min
o 终沉阶段（7m至设计深度）：激振力降至50%（300kN），采用水准仪控制桩顶高程，允许偏差±100mm
3. 特殊处理
· 孤石障碍：当沉桩突然停顿（下沉量＜5cm/min），立即停止施工，采用地质钻机钻Φ150mm先导孔，孔深超桩底1.0m，回填级配碎石后复打。
· 锁口渗漏：采用黄油与锯末（配比1:2）混合填料，用特制钢钎从锁口顶部嵌入，嵌入深度≥300mm。
· 转角处理：使用定型90°转角桩，如无定型桩时采用两根桩成45°斜向搭接，搭接长度≥1.5m。
（二）内支撑体系施工
1. 围檩安装
第一道围檩采用双拼HN500×200×10×16型钢，使用M20高强螺栓连接（扭矩值450N·m），围檩与钢板桩间隙采用C30细石混凝土填塞（坍落度180±20mm）。安装前在钢板桩上焊接牛腿（10mm厚钢板），牛腿间距1.5m。
2. 支撑安装
· 钢管支撑：采用Φ609×16mm螺旋焊管，每节长度6m，法兰连接采用12颗M24螺栓（8.8级）。安装时使用10t千斤顶预加轴力，第一道支撑预加力500kN，第二道800kN，持荷时间≥10min。
· 支撑间距：主支撑间距3.0m，在支撑交叉点设置Φ325×10mm钢管斜撑，形成稳定三角形体系。支撑安装偏差控制：轴线偏差≤30mm，高程偏差≤20mm，预加力偏差±5%。
3. 节点处理
所有支撑节点处设置10mm厚肋板加强，肋板尺寸为300×300mm，采用E5015焊条施焊，角焊缝高度≥8mm，焊接后进行100%磁粉探伤检测。
（三）基坑排水与降水
1. 排水系统
· 明沟排水：在围堰内侧设置300×400mm排水沟，坡度1%，转角处设置1000×1000×1200mm集水井，配置3台Φ150mm污水泵（扬程15m，流量50m³/h），一用两备。
· 滤水层：沟底铺设200mm厚级配碎石，上部覆盖透水土工布（渗透系数1×10⁻³m/s）。
2. 降水措施
采用管井降水，沿围堰内侧布置12口降水井，井深15m（穿透粉细砂层），井管采用Φ273×5mm钢管，滤管段长度6m，滤料选用2-5mm石英砂，填砾厚度≥100mm。使用Φ100mm潜水泵（扬程25m）持续降水，将地下水位控制在基坑底以下1.0m。
四、质量控制标准
（一）钢板桩施工质量标准
项目
允许偏差
检查方法
检查频率
桩顶高程
±100mm
水准仪测量
每10根1点
桩身垂直度
≤1%
全站仪+吊线锤
每根检查
桩位偏差
水上≤150mm
全站仪放样
每5根1点
锁口贯通性
通过率100%
锁口量规检查
逐根检查
（二）内支撑安装质量标准
· 围檩轴线偏差≤30mm，顶面高程偏差±20mm
· 支撑轴线水平偏差≤50mm，竖向偏差≤30mm
· 支撑预加力值偏差±5%，轴力监测频率1次/3d
（三）防水施工标准
· 钢板桩接缝渗漏量≤0.1L/(m·min)
· 基坑内积水深度≤50mm（雨后2h内）
· 降水井水位稳定在设计水位以下
五、安全专项措施
（一）高处作业防护
1. 沿围堰周边设置1.2m高防护栏杆（横杆两道），立杆间距2m，底部设置200mm高挡脚板，栏杆刷红白警示漆（间距400mm）。
2. 作业人员必须佩戴双钩安全带，安全带固定点设置专用安全绳（Φ16mm锦纶绳，破断拉力≥20kN），安全绳每2m设置一个固定点。
3. 脚手板采用50mm厚木脚手板，宽度≥250mm，两端用10#铁丝固定，脚手板搭接长度≥200mm，间隙≤30mm。
（二）吊装作业控制
1. 制定吊装作业专项方案，设置吊装警戒区（半径15m），配备2名信号指挥员（持特种作业证），使用对讲机（频道锁定）指挥。
2. 钢板桩吊装采用两点吊（吊点位置距桩端1/4L处），吊具选用Φ28mm钢丝绳（安全系数K=6），吊装时桩下严禁站人。
3. 履带吊作业时，地面承载力需≥150kPa，必要时铺设20mm厚钢板（面积≥2m×3m），支腿伸出后必须设置100mm厚钢板支垫。
（三）汛期施工措施
1. 成立防汛领导小组，配置2台应急水泵（功率7.5kW）、500m防汛沙袋（尺寸400×600mm，装砂量80%）、雨衣雨鞋50套。
2. 汛期（6-9月）每日收听气象预报，当预报风力≥6级或降雨量≥50mm/d时，停止露天作业。
3. 围堰顶部设置500m临时排水沟（坡度2%），与周边市政排水系统连接，沟内设置Φ300mm排水涵管。
六、监测与应急管理
（一）监测体系
1. 监测内容：
o 钢板桩顶水平位移（采用测斜仪，精度0.1mm）
o 支撑轴力（振弦式传感器，量程2000kN，精度±0.5%FS）
o 地下水位（钢尺水位计，精度±10mm）
o 周边地表沉降（水准仪，精度±0.5mm）
2. 监测频率：
o 施工期：1次/1d
o 稳定期：1次/3d
o 汛期：2次/d
o 预警值：桩顶位移50mm/d，累计100mm；支撑轴力达设计值80%
（二）应急预案
1. 涌砂处理：当基坑出现涌砂（砂量＞0.5m³/h），立即启动应急预案：
o 停止降水作业，采用编织袋装土（装土量70%）反压
o 快速插入Φ50mm注浆管（间距500mm），注入水泥-水玻璃双液浆（水灰比1:1，水玻璃浓度35Be'）
o 待涌砂停止后，增设Φ200mm旋喷桩（桩长9m，间距800mm）
2. 支撑失稳：当监测到支撑轴力突增（＞50kN/h），采取以下措施：
o 立即停止坑内作业，人员撤离至安全区域
o 在失稳支撑旁架设临时钢支撑（采用Φ200×10mm钢管，两端焊接钢板）
o 卸载坑内堆载（堆载高度≤1.5m），必要时进行土方回填反压
3. 设备故障：振动锤突然停机时，立即切断电源，检查液压系统：
o 液压油位（正常范围1/2-2/3油箱高度）
o 滤油器堵塞情况（压差＞0.3MPa时更换滤芯）
o 电机绝缘电阻（≥0.5MΩ）
七、环保与文明施工
（一）噪声控制
1. 选用低噪声设备（昼间≤70dB，夜间≤55dB），振动锤加装隔音罩（降噪量≥15dB），夜间22:00至次日6:00禁止施工。
2. 在施工区域周边设置2.5m高隔声屏障（彩钢板+50mm厚吸音棉），隔声屏障距施工设备距离≥3m。
3. 噪声监测点设置在距施工区边界1m处，每3d监测1次，监测数据存档备查。
（二）泥浆处理
1. 设置3级沉淀池（总容积50m³），钻孔泥浆经沉淀后回用，沉渣用厢式压滤机脱水（含水率≤60%），干渣运至指定弃渣场。
2. 沉淀池采用C20混凝土浇筑（厚度200mm），池壁设置Φ10mm钢筋网（间距200mm×200mm），防止渗漏污染地下水。
（三）扬尘控制
1. 施工区域出入口设置洗车平台（长8m，宽4m），配置高压水枪（压力≥8MPa），车辆冲洗干净后方可出场。
2. 易扬尘材料（水泥、砂子）采用密闭仓库存储，运输时覆盖篷布（覆盖率100%），场区主要道路每日洒水3次（早中晚各1次）。
八、施工进度计划
（一）关键线路
施工准备（15d）→导架安装（7d）→钢板桩施工（21d）→第一道支撑安装（5d）→基坑降水（10d）→第二道支撑安装（6d）→基坑开挖（15d）→结构施工（90d）→围堰拆除（20d）
（二）进度保障措施
1. 配置2套沉桩设备（含振动锤、履带吊），实行两班制作业（每班8h），确保日均沉桩≥15根。
2. 材料储备量满足15d施工需求，与供应商签订应急供货协议（48h内可补充供应）。
3. 每周召开进度协调会，对滞后工序采取赶工措施（如增加作业人员、调整工序搭接）。
九、围堰拆除方案
（一）拆除顺序
遵循“先支后拆、后支先拆”原则，具体顺序：
1. 结构施工完成→2. 第二道支撑拆除→3. 第一道支撑拆除→4. 钢板桩拔除
（二）支撑拆除
1. 采用切割法拆除，使用氧气-乙炔切割（氧气纯度≥99.5%，乙炔压力≤0.15MPa），切割前在支撑两端设置临时支撑（间距≤3m）。
2. 切割后的支撑分段长度≤6m，单段重量≤5t，采用专用吊具吊装（吊装点设置在重心位置）。
（三）钢板桩拔除
1. 拔除前先松动锁口（使用振动锤低功率振动5-10min），拔桩顺序与沉桩顺序相反（由下游向上游，分段拔除）。
2. 拔桩困难时，采用高压射水辅助（水压≥15MPa，水流速≥15m/s），射水管插入桩侧土中，边射水边振动拔桩。
3. 拔除后的钢板桩及时清理（去除附着泥土、修复锁口），分类堆放，经检查合格后可重复利用（重复利用率≥85%）。
十、验收标准与程序
（一）验收标准
1. 钢板桩工程：
o 桩身垂直度≤1%，平面位置偏差≤150mm
o 锁口无明显变形，接缝渗漏量符合设计要求
o 桩顶高程偏差±100mm，且累计偏差≤300mm
2. 支撑系统：
o 围檩安装牢固，与钢板桩接触紧密（间隙≤20mm）
o 支撑轴力预加值偏差±5%，无明显变形
o 节点焊接质量符合《钢结构工程施工质量验收标准》GB50205-2020
（二）验收程序
1. 施工单位自检合格后，报监理单位验收（提供隐蔽工程验收记录、检测报告等资料）
2. 监理单位组织设计、勘察单位进行联合验收，重点检查：
o 钢板桩入土深度（采用测绳测量，每20根抽查1根）
o 支撑轴力监测数据（连续3d稳定）
o 防水效果（观察24h渗漏情况）
3. 验收合格后签署《围堰工程验收证书》，方可进入下道工序施工。
本方案未尽事宜，应严格按照《水利水电工程施工安全防护设施技术规范》SL714-2015、《建筑施工高处作业安全技术规范》JGJ80-2016等现行标准执行，施工过程中需接受业主、监理单位的监督检查，及时整改发现的问题，确保施工安全。
