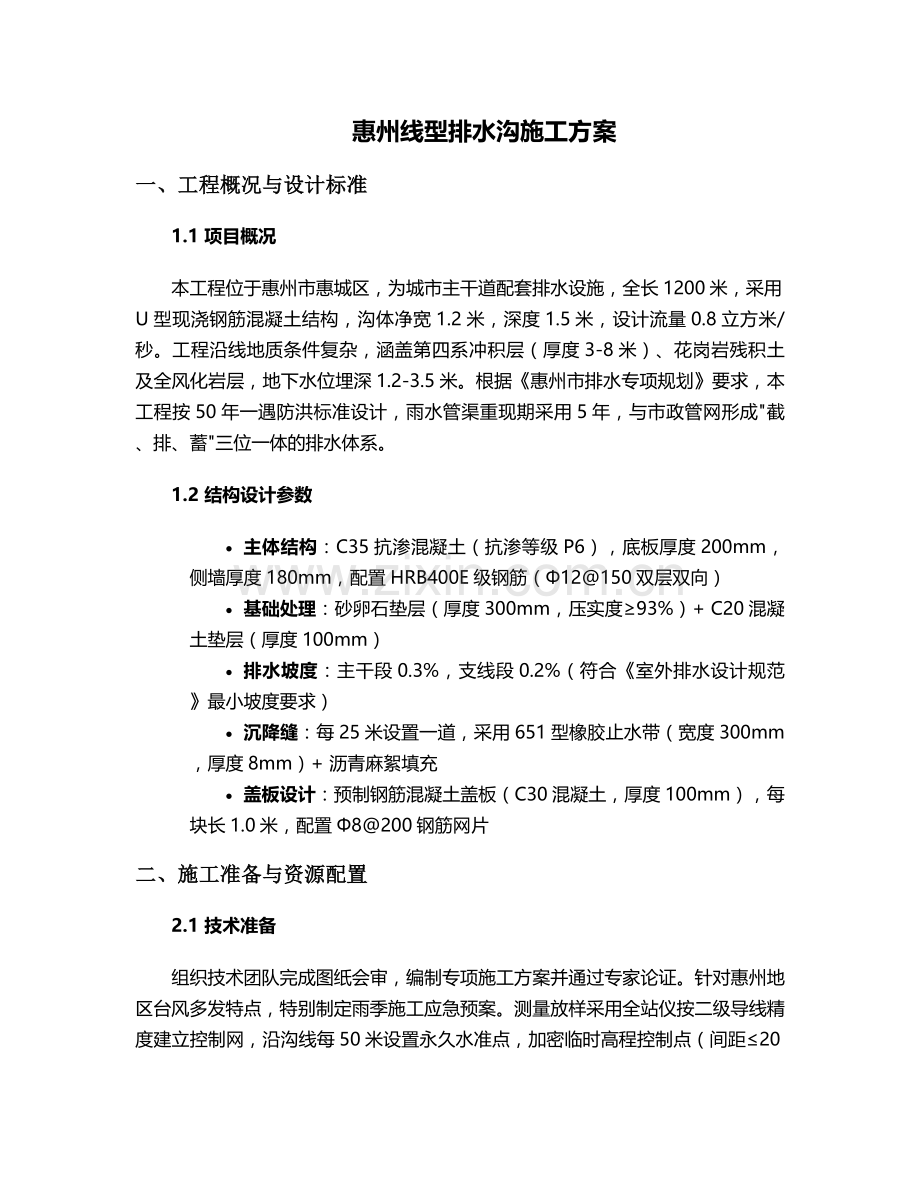

惠州线型排水沟施工方案
一、工程概况与设计标准
1.1 项目概况
本工程位于惠州市惠城区，为城市主干道配套排水设施，全长1200米，采用U型现浇钢筋混凝土结构，沟体净宽1.2米，深度1.5米，设计流量0.8立方米/秒。工程沿线地质条件复杂，涵盖第四系冲积层（厚度3-8米）、花岗岩残积土及全风化岩层，地下水位埋深1.2-3.5米。根据《惠州市排水专项规划》要求，本工程按50年一遇防洪标准设计，雨水管渠重现期采用5年，与市政管网形成"截、排、蓄"三位一体的排水体系。
1.2 结构设计参数
· 主体结构：C35抗渗混凝土（抗渗等级P6），底板厚度200mm，侧墙厚度180mm，配置HRB400E级钢筋（Φ12@150双层双向）
· 基础处理：砂卵石垫层（厚度300mm，压实度≥93%）+ C20混凝土垫层（厚度100mm）
· 排水坡度：主干段0.3%，支线段0.2%（符合《室外排水设计规范》最小坡度要求）
· 沉降缝：每25米设置一道，采用651型橡胶止水带（宽度300mm，厚度8mm）+ 沥青麻絮填充
· 盖板设计：预制钢筋混凝土盖板（C30混凝土，厚度100mm），每块长1.0米，配置Φ8@200钢筋网片
二、施工准备与资源配置
2.1 技术准备
组织技术团队完成图纸会审，编制专项施工方案并通过专家论证。针对惠州地区台风多发特点，特别制定雨季施工应急预案。测量放样采用全站仪按二级导线精度建立控制网，沿沟线每50米设置永久水准点，加密临时高程控制点（间距≤20米）。施工前需探明地下管线分布，对影响施工的给水管、通信光缆等设施采取迁改或保护措施。
2.2 材料准备
材料名称
规格型号
技术标准
检验要求
商品混凝土
C35P6
坍落度180±20mm，初凝≥6h
每50m³留置一组试块
钢筋
HRB400E Φ12/Φ8
屈服强度≥400MPa，伸长率≥16%
每60吨取样送检一次
HDPE双壁波纹管
DN300 SN8
环刚度≥8kN/m²
外观检查+压力试验
橡胶止水带
651型 300×8mm
拉伸强度≥15MPa，扯断伸长率≥380%
每200米取样送检
砂石垫层
5-31.5mm级配
含泥量≤5%，压实度≥93%
每层检测3个点
2.3 机械设备配置
设备名称
型号规格
数量
用途
挖掘机
PC200-8（1.2m³斗容）
2台
沟槽开挖、土方转运
装载机
ZL50CN
1台
材料装卸、场地平整
混凝土输送泵
HBT60
1台
沟体混凝土浇筑
插入式振捣器
ZN-50
4台
混凝土振捣（备用2台）
高压旋喷桩机
XP-30
1台
软基处理（针对淤泥质土层）
全站仪
TS06
1台
施工放样、轴线控制
水准仪
DSZ2
2台
高程测量
潜水泵
QY-25（2.2kW）
6台
基坑排水（含备用）
2.4 劳动力组织
采用专业班组施工模式，配置以下作业队伍：
· 测量班组（3人）：负责施工放样与过程监测
· 土方班组（12人）：沟槽开挖与回填作业
· 钢筋班组（8人）：钢筋制作与安装
· 模板班组（10人）：模板支设与拆除
· 混凝土班组（15人）：混凝土浇筑与养护
· 机电班组（5人）：机械设备操作与维护
· 普工班组（10人）：材料转运、场地清理等辅助工作
三、主要施工工艺与技术措施
3.1 测量放线
1. 采用极坐标法测设排水沟中心线，打入50cm长木桩（间距10米），桩顶钉测钉标示中线位置
2. 根据沟体结构尺寸（底宽1.2米+两侧工作面各0.5米）放出开挖边线，撒白灰标识
3. 沿边线每20米设置坡度板，测设沟底设计高程，绘制坡度线（允许偏差±10mm）
4. 对邻近建筑物、地下管线设置沉降观测点，监测频率为开挖期间1次/天，结构施工期间1次/3天
3.2 沟槽开挖
1. 开挖方式：采用挖掘机分层开挖（每层深度≤2米），人工配合清底（预留20cm土层）
2. 边坡设置：根据惠州地质勘察数据，砂土层按1:1.25放坡，粘土层按1:1放坡，岩层段垂直开挖（需设置钢板桩支护）
3. 排水措施：沟槽两侧设置30×30cm排水沟，每50米设一集水井（深1.0米，配备Φ150mm潜水泵）
4. 质量控制：严禁超挖，基底扰动土层需换填级配砂石（厚度≥300mm），采用平板振动器夯实（密实度≥90%）
3.3 地基处理
针对不同地质条件采取差异化处理措施：
· 一般地段：清除表层杂填土后，铺设300mm厚级配砂石垫层，采用压路机（20t）碾压6-8遍
· 软弱地基（淤泥质土厚度≥1.5米）：采用高压旋喷桩处理（桩径600mm，间距1.2米，桩长穿透软弱层≥1.0米）
· 岩石地段：爆破开挖后人工修凿，基底铺设150mm厚碎石找平层，设置Φ100mm泄水孔（间距2米，坡度5%）
3.4 钢筋工程
1. 加工制作：在钢筋加工棚集中加工，采用弯曲机成型，切口端面与钢筋轴线垂直（偏差≤1°）
2. 绑扎安装：
o 底板钢筋：先铺下层筋（Φ12@150），再设马凳筋（Φ16@1000梅花形布置），最后安装上层筋
o 侧墙钢筋：搭设双排脚手架（间距1.2米），采用绑扎+焊接连接（搭接长度40d，焊接长度双面5d/单面10d）
o 保护层：采用C30混凝土垫块（厚度50mm，强度≥30MPa），间距≤800mm
3. 质量验收：钢筋间距允许偏差±10mm，保护层厚度允许偏差±5mm，绑扎牢固度采用2kg铁锤敲击检查
3.5 模板工程
1. 模板体系：采用18mm厚酚醛覆膜胶合板（尺寸1.22×2.44米），背楞为100×100mm方木（间距300mm），支撑系统采用Φ48×3.5mm钢管（立杆间距600×600mm，扫地杆距地200mm）
2. 安装工艺：
o 底板模板：采用土模+木模组合方式，外侧用钢管斜撑固定（角度45°，间距1.5米）
o 侧墙模板：分两次安装（第一次浇筑至底板以上500mm，第二次浇筑至墙顶），采用对拉螺栓（Φ14mm，间距600×600mm）加固，螺栓中部设止水环（直径50mm，厚度3mm）
3. 接缝处理：模板拼缝粘贴20mm宽双面胶，阳角处采用50×50mm方木包角，确保线条顺直
4. 拆除要求：侧模拆除需混凝土强度≥2.5MPa（浇筑后≥24h），底模拆除需达到设计强度75%（一般≥7天）
3.6 混凝土工程
1. 浇筑工艺：
o 采用商品混凝土（罐车运输），泵送入模，自由下落高度≤2米，分层浇筑（厚度≤500mm）
o 底板浇筑从低处向高处推进，侧墙浇筑采用"分层分段、循环推进"方式（每段长度≤10米）
o 振捣采用插入式振捣器（Φ50棒），移动间距≤300mm，振捣时间15-30秒（至混凝土表面泛浆、无气泡逸出）
2. 施工缝处理：
o 水平施工缝：留置在底板以上300mm处，浇筑前凿毛（露出新鲜混凝土面积≥75%），涂刷水泥基渗透结晶型防水涂料（厚度≥1.2mm）
o 垂直施工缝：设置钢板止水带（300×3mm），与钢筋焊接固定
3. 养护措施：浇筑完成12h内覆盖土工布洒水养护，养护期≥14天，保持混凝土表面湿润（湿度≥90%）
3.7 盖板安装与回填
1. 盖板预制：采用定型钢模预制，蒸汽养护（温度60±5℃，养护时间≥8h），出厂强度≥设计强度85%
2. 安装工艺：人工配合叉车安装，盖板底部铺设20mm厚M10水泥砂浆找平，板缝采用C20细石混凝土填实
3. 土方回填：
o 待混凝土强度达到设计强度100%后方可回填，采用分层回填（厚度≤300mm），蛙式打夯机夯实（每层≥3遍）
o 沟体两侧对称回填（高差≤300mm），管顶以上500mm范围内采用人工夯实（压实度≥90%）
o 回填土优先选用素土（含泥量≤10%，粒径≤100mm），不得含有建筑垃圾、腐殖土等有害物质
四、质量控制与安全管理
4.1 质量控制要点
1. 原材料控制：建立材料进场台账，实行"二维码"追溯管理，不合格材料严禁使用
2. 过程检验：
o 地基承载力：采用轻型触探仪检测（N10≥15击）
o 混凝土强度：标养试块+同条件试块双控（同条件养护龄期≥600℃·d）
o 抗渗性能：每500m³混凝土留置一组抗渗试块（P6等级）
o 几何尺寸：沟体轴线偏差≤15mm，断面尺寸偏差±20mm，表面平整度≤5mm/2m
3. 功能性试验：完工后进行闭水试验（水头高度2米，浸泡24h后观测30min，渗水量≤0.05m³/(m·d)）
4.2 安全管理措施
1. 基坑防护：沟槽开挖深度≥2米时设置1.2米高防护栏杆（刷红白警示漆），夜间悬挂警示灯，坡顶1.5米范围内严禁堆载
2. 用电安全：施工现场采用TN-S接零保护系统，配电箱实行"三级配电两级保护"，漏电保护器动作电流≤30mA（潮湿环境≤15mA）
3. 高处作业：搭设作业平台（宽度≥1.2米），设置1.8米高防护栏杆+18cm高挡脚板，作业人员佩戴双钩安全带
4. 汛期施工：配备应急抽水泵（总功率≥15kW），储备沙袋（≥500袋）、雨衣雨鞋等防汛物资，台风预警发布后1小时内完成临建设施加固
五、施工进度计划
5.1 关键线路
施工准备（7天）→ 测量放线（3天）→ 沟槽开挖（15天）→ 地基处理（10天）→ 钢筋绑扎（12天）→ 模板安装（8天）→ 混凝土浇筑（6天）→ 养护（14天）→ 盖板安装（7天）→ 土方回填（10天）→ 竣工验收（5天）
5.2 进度保障措施
1. 采用"平行作业+流水施工"模式，将工程划分为3个施工段（每段400米），段内顺序施工，段间平行作业
2. 配置2套模板体系周转使用，缩短模板周转时间（控制在≤3天/套）
3. 与商品混凝土厂家签订专项供应协议，保证高峰期（每天≥80m³）连续供应
4. 建立周进度考核机制，延误超3天启动预警，采取增加作业班组、延长作业时间（夜间施工需办理许可）等赶工措施
六、环境保护与文明施工
6.1 扬尘控制
施工现场出入口设置洗车平台（含三级沉淀池），土方运输车辆必须覆盖篷布（覆盖率100%），场区主要道路硬化（厚度≥200mm，C20混凝土），配备雾炮机（每500米1台），PM10浓度超过0.5mg/m³时停止土方作业。
6.2 噪声控制
施工时间严格限制在7:00-12:00、14:00-22:00（中高考期间按地方规定调整），噪声源设备（如挖掘机、振捣器）设置隔音罩，场界噪声控制：昼间≤70dB，夜间≤55dB。
6.3 水土保持
在施工区周边设置排水沟（砖砌，断面30×40cm）和沉淀池（三级，总容积≥50m³），施工废水经处理达标后排放。雨季来临前完成裸露土方覆盖（采用防尘网，覆盖率100%），边坡种植狗牙根草皮进行生态防护。
七、验收标准与资料归档
7.1 验收流程
1. 分项工程验收：由监理工程师组织，施工单位项目技术负责人参加（检验批划分：每100米为一个检验批）
2. 分部工程验收：由建设单位组织，施工、监理、设计单位参加（包含地基与基础、主体结构、排水管道等分部）
3. 竣工验收：由建设单位组织，邀请质监站监督，施工、监理、设计、勘察单位参加，需提供完整竣工资料（含隐蔽工程验收记录、试验报告、测量成果等）
7.2 竣工资料要求
竣工图需加盖竣工图章，包含以下内容：
· 工程概况表（含主要工程量、参建单位信息）
· 施工测量记录（控制点成果表、放样记录）
· 隐蔽工程验收记录（附影像资料）
· 试验检测报告（混凝土试块、钢筋、防水材料等）
· 功能性试验记录（闭水试验、压实度检测等）
· 质量评定资料（检验批、分项、分部工程评定表）
本方案针对惠州地区地质气候特点，结合现行规范标准编制，实施过程中需根据现场实际情况动态调整，所有重大变更必须履行设计变更程序。施工期间应接受监理单位全过程监督，确保工程质量符合设计要求及国家现行验收标准。
