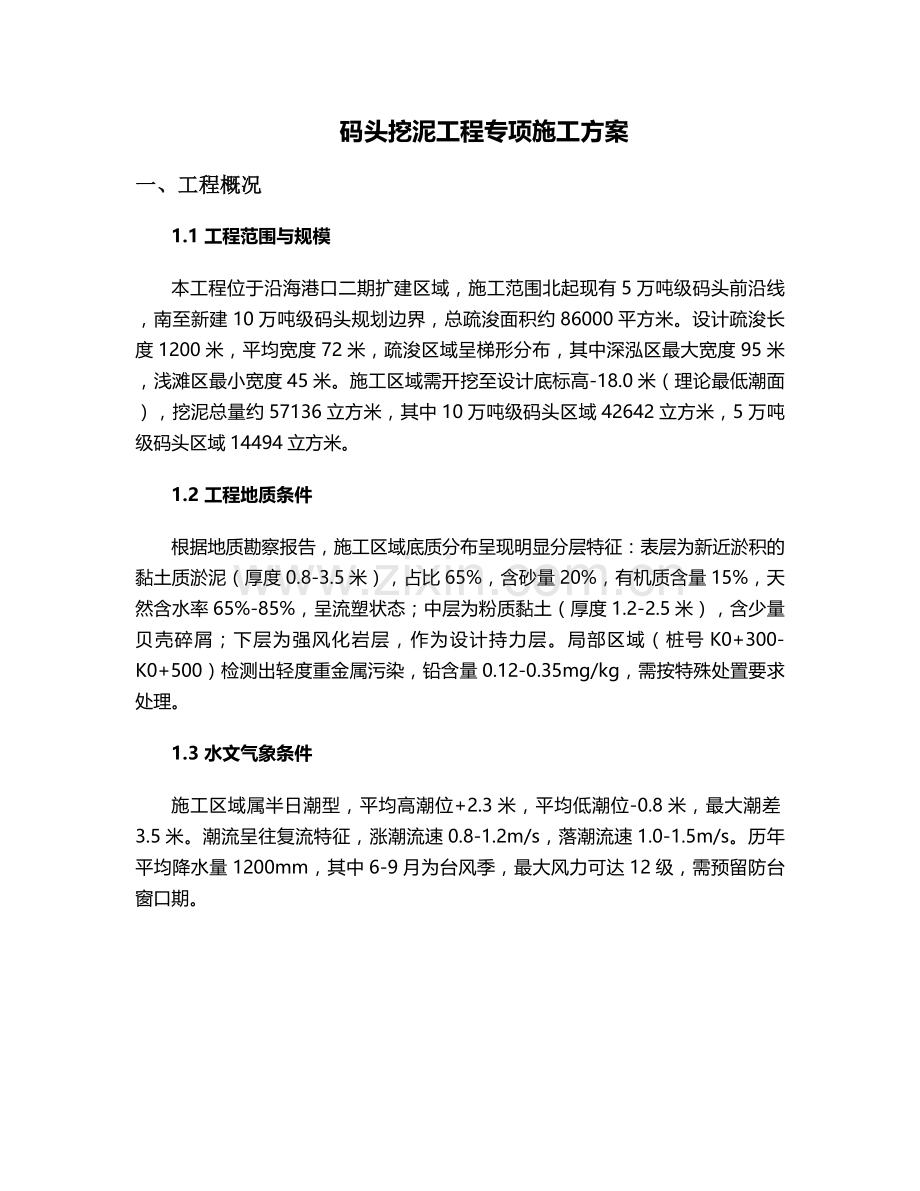

码头挖泥工程专项施工方案
一、工程概况
1.1 工程范围与规模
本工程位于沿海港口二期扩建区域，施工范围北起现有5万吨级码头前沿线，南至新建10万吨级码头规划边界，总疏浚面积约86000平方米。设计疏浚长度1200米，平均宽度72米，疏浚区域呈梯形分布，其中深泓区最大宽度95米，浅滩区最小宽度45米。施工区域需开挖至设计底标高-18.0米（理论最低潮面），挖泥总量约57136立方米，其中10万吨级码头区域42642立方米，5万吨级码头区域14494立方米。
1.2 工程地质条件
根据地质勘察报告，施工区域底质分布呈现明显分层特征：表层为新近淤积的黏土质淤泥（厚度0.8-3.5米），占比65%，含砂量20%，有机质含量15%，天然含水率65%-85%，呈流塑状态；中层为粉质黏土（厚度1.2-2.5米），含少量贝壳碎屑；下层为强风化岩层，作为设计持力层。局部区域（桩号K0+300-K0+500）检测出轻度重金属污染，铅含量0.12-0.35mg/kg，需按特殊处置要求处理。
1.3 水文气象条件
施工区域属半日潮型，平均高潮位+2.3米，平均低潮位-0.8米，最大潮差3.5米。潮流呈往复流特征，涨潮流速0.8-1.2m/s，落潮流速1.0-1.5m/s。历年平均降水量1200mm，其中6-9月为台风季，最大风力可达12级，需预留防台窗口期。

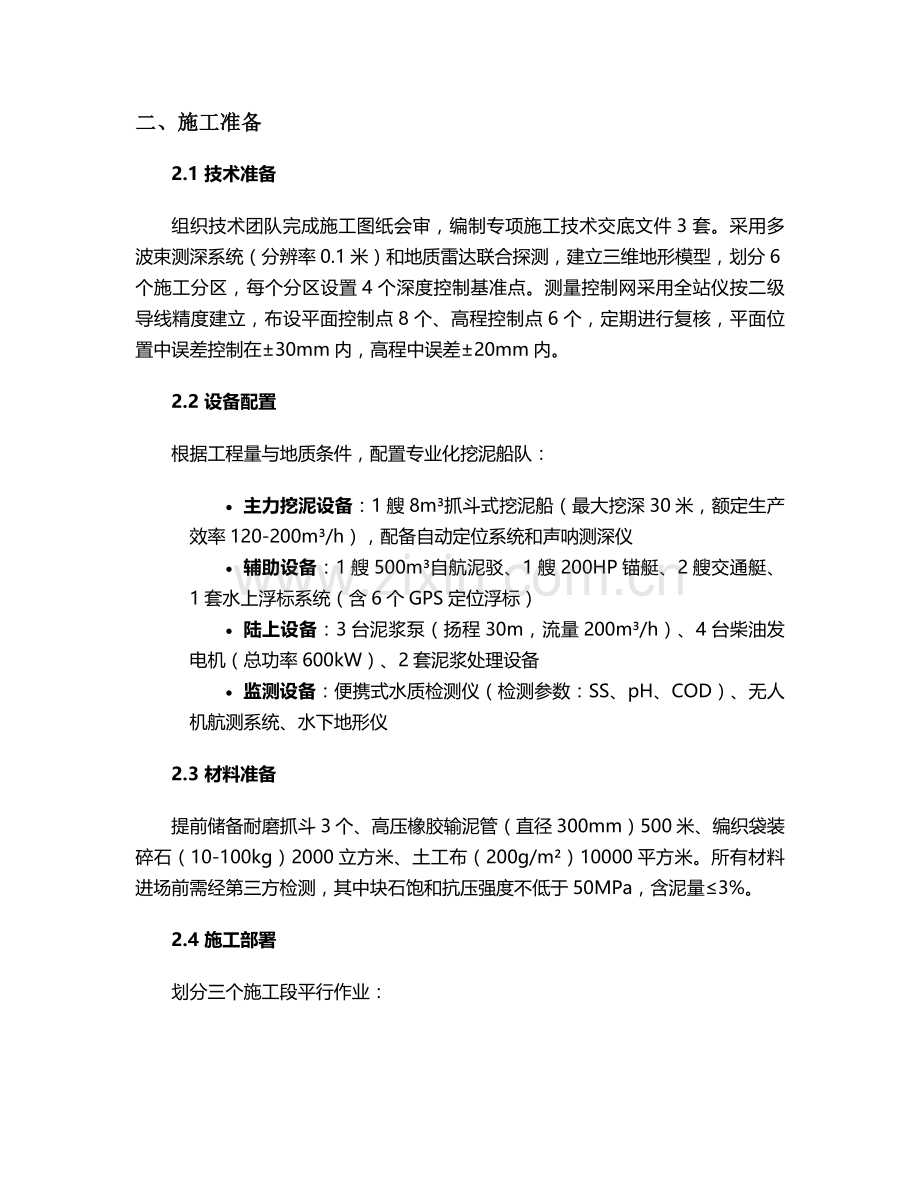

二、施工准备
2.1 技术准备
组织技术团队完成施工图纸会审，编制专项施工技术交底文件3套。采用多波束测深系统（分辨率0.1米）和地质雷达联合探测，建立三维地形模型，划分6个施工分区，每个分区设置4个深度控制基准点。测量控制网采用全站仪按二级导线精度建立，布设平面控制点8个、高程控制点6个，定期进行复核，平面位置中误差控制在±30mm内，高程中误差±20mm内。
2.2 设备配置
根据工程量与地质条件，配置专业化挖泥船队：
· 主力挖泥设备：1艘8m³抓斗式挖泥船（最大挖深30米，额定生产效率120-200m³/h），配备自动定位系统和声呐测深仪
· 辅助设备：1艘500m³自航泥驳、1艘200HP锚艇、2艘交通艇、1套水上浮标系统（含6个GPS定位浮标）
· 陆上设备：3台泥浆泵（扬程30m，流量200m³/h）、4台柴油发电机（总功率600kW）、2套泥浆处理设备
· 监测设备：便携式水质检测仪（检测参数：SS、pH、COD）、无人机航测系统、水下地形仪
2.3 材料准备
提前储备耐磨抓斗3个、高压橡胶输泥管（直径300mm）500米、编织袋装碎石（10-100kg）2000立方米、土工布（200g/m²）10000平方米。所有材料进场前需经第三方检测，其中块石饱和抗压强度不低于50MPa，含泥量≤3%。
2.4 施工部署
划分三个施工段平行作业：
· A段（K0+000-K0+400）：5万吨级码头区域，采用"先浅后深、分层开挖"方式
· B段（K0+400-K0+800）：连接过渡区，重点控制边坡开挖精度
· C段（K0+800-K1+200）：10万吨级码头区域，配置主力设备优先施工
施工高峰期投入作业人员65人，实行三班制连续作业，每班设施工队长1名、质量监督员1名、安全监督员1名。
三、主要施工流程
3.1 施工测量放样
1. 控制网建立：在陆域布设4个永久性平面控制点，采用强制对中装置，设置防风防浪保护罩。高程控制采用四等水准测量，布设3个深埋式水准点，点位选择在稳定基岩上。
2. 分区放样：每个施工分区设置4个导标，采用红、黄、绿三色区分边界标、边坡标和深度标。导标采用钢结构支架，高度6米，配置太阳能警示灯，夜间可视距离≥1.5海里。
3. 动态监测：每日开工前对导标位置进行复核，采用RTK-GPS实时定位，平面位置偏差超过50mm时立即校正。挖泥船配备双频GPS接收机，定位精度达到厘米级。
3.2 基槽开挖施工
3.2.1 施工船舶定位
挖泥船采用八字锚法驻位，主锚抛设长度为水深的3-4倍，辅助锚采用250kg混凝土锚，锚链直径32mm。根据潮流方向调整船位，确保船体轴线与挖槽轴线一致，偏差控制在±1.0米内。
3.2.2 分层开挖工艺
采用"分层、分条、分段"开挖法，具体参数如下：
· 分层厚度：上层（-2.0～-8.0米）3米/层，中层（-8.0～-14.0米）2.5米/层，下层（-14.0～-18.0米）2.0米/层
· 分条宽度：抓斗船作业宽度8-10米，条间搭接宽度1.5米
· 开挖顺序：A段由北向南，C段由南向北，B段由中间向两侧推进，形成阶梯状开挖面
3.2.3 特殊区域处理
对重金属污染区（K0+300-K0+500）采用"封闭式开挖工艺"：
1. 先用编织袋装碎石筑造临时隔堤（顶宽2米，高度高于平均潮位1.2米）
2. 隔堤内设置泥浆收集池（容积500m³）
3. 采用小型环保绞吸船开挖，泥浆经管道输送至岸上固化处理厂
4. 开挖完成后采用净土回填，分层夯实至设计标高
3.3 泥沙输送与处理
3.3.1 水上运输
泥驳装载量控制在额定 capacity 的90%，航行速度不超过8节。装泥时采用"梅花形"装舱法，避免船舶偏载。指定抛泥区位于施工区以东15海里处，设置4个边界浮标，抛泥时保持船位偏差不超过50米。
3.3.2 陆上处理
对污染泥沙采用"固化-稳定化"处理工艺：
1. 泥浆经脱水机处理后含水率降至35%以下
2. 按水泥:石灰:粉煤灰=5:3:2比例添加固化剂
3. 搅拌均匀后养护7天，检测重金属浸出浓度达标后外运至指定填埋场
3.4 基床处理
基槽开挖验收合格后进行基床抛石，抛石总量17754立方米，分两层施工：
· 第一层（厚度1.6米）：采用10-30kg块石，粗抛施工，控制高差±30cm
· 第二层（厚度1.4米）：采用30-100kg块石，细抛施工，控制高差0-+30cm
抛石船垂直于基床轴线驻位，通过导标定位，采用"从下向上、先远后近"的抛填顺序。抛石完成后采用5t重锤进行基床夯实，锤击能量不小于120kJ/m²，分两遍夯实，两遍间搭接锤痕20cm。
四、质量控制措施
4.1 开挖精度控制
1. 深度控制：每开挖30米测深一次，采用测深杆（精度±50mm）和回声测深仪（精度±100mm）双控。挖至设计底标高以上30cm时改用"轻抓"施工，避免超挖。
2. 边坡控制：按1:2.5设计边坡，每5米高度设置1米宽平台。采用"阶梯式开挖法"，每层边坡预留20cm修坡量，最后由潜水员人工修整。
3. 平面控制：采用GPS定位系统实时监控挖泥船轨迹，每班次提交开挖轨迹图。相邻条带搭接宽度偏差控制在±500mm内。
4.2 质量检验标准
项目
允许偏差
检验方法
检验频率
底面标高
+50mm,-200mm
测深仪+测深杆
每500m²1点
底面平整度
≤300mm/2m
2m靠尺
每1000m²3点
边坡坡度
±1:0.3
坡度尺
每50m1点
超宽
平均≤500mm
全站仪测量
每200m1断面
超深
平均≤400mm
测深断面
每200m1断面
4.3 过程质量监控
建立"三检制"质量管控体系：
· 自检：施工班组每作业循环（4小时）自检一次，填写《挖泥作业质量检查表》
· 互检：相邻施工段质检员交叉检查，每日提交《质量互检报告》
· 专检：项目质检部每日抽查，重点检查挖深、边坡、平面尺寸等关键指标
每完成一个分区开挖，组织监理、设计单位进行联合验收，验收合格后方可进入下一工序。
五、安全与环保措施
5.1 安全生产管理
1. 船舶作业安全
o 挖泥船设置航行警示灯（左红右绿）和作业信号灯（白灯三盏）
o 锚链定期检查，磨损超过10%立即更换
o 船员配备救生衣、防水手电、急救包等装备
o 夜间作业时，施工区周围设置环照灯（照度≥50lux）
2. 防台防汛措施
o 编制详细防台预案，配备应急拖轮1艘
o 台风预警达到蓝色级别时，停止作业并撤离船舶
o 陆上设备锚固点抗风能力按12级台风设计
o 建立24小时气象监测制度，每日更新气象预报
5.2 环境保护措施
1. 水质保护
o 施工区边界设置围油栏（高度1.2米，浮体直径300mm）
o 船舶机舱设置油水分离器（处理能力0.5m³/h）
o 施工期间每日监测水质，SS值控制在150mg/L以下
o 挖泥作业时控制抓斗下放速度≤0.5m/s，减少底质扰动
2. 噪声控制
o 选用低噪声设备，昼间噪声≤70dB，夜间≤55dB
o 破碎机等强噪声设备设置隔音罩
o 夜间22:00至次日6:00停止水下爆破等强噪声作业
3. 生态保护
o 施工前对区域内渔业资源进行调查，避开鱼类产卵期（3-5月）
o 弃渣场周边种植红树林幼苗（株距1.5米，行距2米）
o 施工结束后清理海域漂浮物，恢复海洋生态环境
六、施工进度计划
6.1 关键节点控制
· 第1-7天：施工准备及测量放样
· 第8-45天：A段基槽开挖（5万吨级区域）
· 第30-65天：C段基槽开挖（10万吨级区域）
· 第50-70天：B段基槽开挖（连接区域）
· 第60-85天：基床抛石及夯实
· 第80-90天：竣工清理及验收
6.2 进度保障措施
1. 配置备用设备（抓斗2个、泥浆泵1台），确保故障时3小时内恢复作业
2. 与气象部门建立专项联系机制，提前72小时获取精确天气预报
3. 采用BIM技术进行进度模拟，每周召开进度分析会，偏差超过5%时调整资源配置
4. 对关键设备实行"双人双机"制度，确保24小时连续作业
七、应急预案
7.1 设备故障应急
1. 挖泥船动力故障：立即启动备用发电机，锚艇协助固定船位，4小时内无法修复时启用备用挖泥船
2. 输泥管道破裂：关闭上下游阀门，潜水员水下封堵，备用管道更换时间控制在2小时内
7.2 环境污染应急
1. 油污泄漏：立即停止作业，投放吸油毡（储备量500kg），设置围油栏，24小时内清理完毕
2. 泥浆扩散：启动应急搅拌船，投放絮凝剂（聚丙烯酰胺，浓度0.1%），控制扩散范围不超过500m²
7.3 安全事故应急
1. 人员落水：立即抛投救生圈，启动救生艇，同时发出警报，落水人员救起后进行保暖和医疗评估
2. 船舶碰撞：立即向海事部门报告，设置警示标志，组织潜水员检查船体损伤情况，必要时启动打捞预案
本方案实施过程中，将严格执行《疏浚与吹填工程技术规范》（JTS207-2012）、《港口工程质量检验评定标准》（JTJ221-98）等现行规范要求，确保工程质量达到优良标准，实现安全零事故、环保零超标目标。
