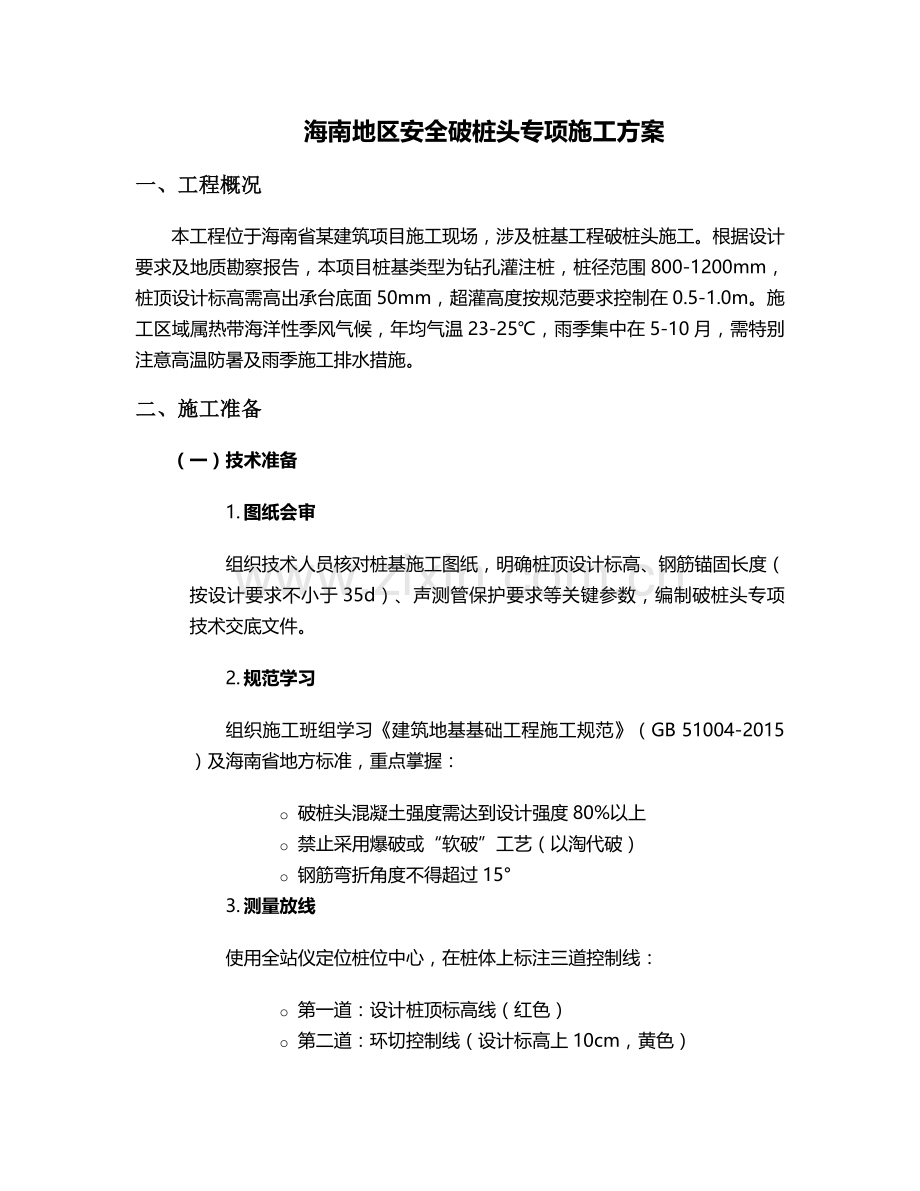

海南安全破桩头施工方案.doc

海南地区安全破桩头专项施工方案
一、工程概况
本工程位于海南省某建筑项目施工现场，涉及桩基工程破桩头施工。根据设计要求及地质勘察报告，本项目桩基类型为钻孔灌注桩，桩径范围800-1200mm，桩顶设计标高需高出承台底面50mm，超灌高度按规范要求控制在0.5-1.0m。施工区域属热带海洋性季风气候，年均气温23-25℃，雨季集中在5-10月，需特别注意高温防暑及雨季施工排水措施。
二、施工准备
（一）技术准备
1. 图纸会审
组织技术人员核对桩基施工图纸，明确桩顶设计标高、钢筋锚固长度（按设计要求不小于35d）、声测管保护要求等关键参数，编制破桩头专项技术交底文件。
2. 规范学习
组织施工班组学习《建筑地基基础工程施工规范》（GB 51004-2015）及海南省地方标准，重点掌握：
o 破桩头混凝土强度需达到设计强度80%以上
o 禁止采用爆破或“软破”工艺（以淘代破）
o 钢筋弯折角度不得超过15°
3. 测量放线
使用全站仪定位桩位中心，在桩体上标注三道控制线：
o 第一道：设计桩顶标高线（红色）
o 第二道：环切控制线（设计标高上10cm，黄色）
o 第三道：安全警示线（设计标高下20cm，白色）
（二）设备与材料准备
设备类型
具体规格/型号
数量
用途说明
液压破桩机
YPZ-600型（钳口直径500-1200mm）
2台
桩头环切及破碎作业
手持液压镐
G20型（功率1.5kW）
4台
桩头表面浮浆清理
全站仪
TS60型（精度1mm+1ppm）
1台
桩位复核及标高控制
超声波检测仪
CTS-2025型
1台
桩身完整性检测
安全防护设备
安全帽、反光背心、防冲击眼镜
20套
施工人员个人防护
防雨设施
防雨布（20m×15m）、排水沟（30cm×30cm）
-
雨季施工排水及设备防护
（三）现场准备
1. 场地清理
清除桩头周边3m范围内的杂物、积水，平整施工便道，确保机械设备通行安全。对坡度大于15°的作业面，采用沙袋堆砌挡墙（高度50cm）防止坍塌。
2. 临时设施
设置三级沉淀池（容积5m×3m×1.5m），用于施工废水处理；搭建工具房（6m×3m）及休息区（配备空调及急救箱），距离作业面不小于10m。
3. 试破桩作业
选取3根代表性桩基进行试施工，验证：
o 液压破桩机钳口对不同桩径的适应性
o 环切深度（3-5cm）对钢筋保护效果
o 破碎效率（目标：单桩破桩时间≤40分钟）
三、施工工艺流程
（一）环切施工
1. 设备定位
将液压破桩机固定于桩体，调整钳口对准黄色控制线，确保刀具与桩体垂直（误差≤2°）。启动液压系统，缓慢收紧钳口，施加环向压力（控制压力20-25MPa）。
2. 环切作业
采用“分层环切法”：
o 第一层：沿黄色控制线环切深度3cm，切断表层混凝土
o 第二层：下调钳口至第一道切口下方5cm，环切深度5cm，形成环形沟槽
o 清理沟槽内碎渣，检查钢筋保护层厚度（设计值50mm）
（二）桩头破碎
1. 分离桩头
在环形沟槽内插入楔形钢片（厚度20mm），使用液压镐冲击钢片，使桩头与桩身沿环切缝分离（分离角度控制在5°以内，避免钢筋弯折）。
2. 破碎清运
采用“由上至下、分层破碎”原则，先破碎桩头顶部混凝土，露出钢筋后，使用塑料套管保护钢筋（长度30cm），再破碎剩余部分。破碎后的混凝土块（粒径≤30cm）由装载机转运至指定堆放区，后期用于场地硬化骨料。
（三）桩顶处理
1. 浮浆清理
人工使用手持液压镐凿除桩顶表面2-3cm浮浆，直至露出新鲜混凝土面，要求表面平整度误差≤5mm/m。
2. 钢筋整理
o 调直弯折钢筋（使用专用调直器，禁止使用氧气乙炔烘烤）
o 清除钢筋表面混凝土残渣（采用钢丝刷+中性洗涤剂）
o 按设计要求预留锚固长度（不足时采用焊接接长，单面焊长度10d）
3. 中心标识
在桩顶弹出十字墨线（红色），交叉点即为桩位中心，粘贴反光标识牌（包含桩号、标高、检测状态）。
四、质量控制措施
（一）关键质量控制点
控制项目
允许偏差
检查方法
检查频率
桩顶标高
±10mm
水准仪+塔尺测量
每桩必检
钢筋锚固长度
≥35d
钢卷尺测量
每桩抽检3根钢筋
桩顶平整度
5mm/m
2m靠尺+塞尺
每桩必检
桩身完整性
Ⅰ类桩≥90%
超声波检测+钻芯法（10%抽检）
全部检测
（二）质量通病防治
1. 桩顶裂缝
o 预防：破碎时保持液压镐与桩顶垂直，单次冲击深度≤5cm
o 处理：宽度＜0.2mm裂缝采用环氧树脂封闭；＞0.2mm时采用压力注浆（水泥浆水灰比0.5）
2. 钢筋损伤
o 预防：环切时保留3cm钢筋保护层，破碎作业配备专职质检员旁站
o 处理：发现钢筋露筋或损伤，立即停止作业，采用冷弯调直后焊接补强（双面焊5d）
3. 浮浆清除不彻底
o 预防：采用“凿毛+高压水枪冲洗”工艺（水压≥8MPa）
o 处理：对局部松散混凝土，扩大凿除范围至新鲜混凝土面，涂刷界面剂（水泥基渗透结晶型）
五、安全与环保措施
（一）安全防护体系
1. 人员管理
o 特种作业人员（液压破桩机操作手、焊工）持证上岗，岗前进行三级安全教育
o 每日开工前开展“三查”：查防护用品、查设备状态、查作业环境
o 高温时段（11:00-15:00）停止露天作业，配备含盐清凉饮料（每2小时供应一次）
2. 设备安全
o 液压设备定期检查液压油位（每周）及油管接头密封性（每日）
o 电气设备设置防雨棚及漏电保护器（额定漏电动作电流30mA）
o 破桩机作业半径5m内设置警戒线，悬挂“严禁站人”警示牌
3. 应急管理
编制专项应急预案，包含：
o 中暑急救（配备冰袋、藿香正气水）
o 机械伤害处理（止血带、医用缝合包）
o 触电事故（配备绝缘手套、绝缘杆、AED除颤仪）
每月组织一次应急演练，演练记录存档备查。
（二）环保措施
1. 噪声控制
o 液压破桩机加装隔音罩（降噪量≥15dB）
o 夜间施工（22:00-6:00）禁止使用大型设备，确需施工时办理夜间施工许可
o 噪声监测点设置在施工边界（距声源50m），昼间≤70dB，夜间≤55dB
2. 扬尘治理
o 破碎作业面采取湿法施工（每10分钟洒水一次）
o 运输车辆必须覆盖篷布，出场前冲洗轮胎（冲洗平台配置高压水枪）
o 裸露场地采用防尘网（2000目）覆盖，定期检查破损情况
3. 废水处理
施工废水经三级沉淀后回用（用于洒水降尘），沉淀池污泥每周清理一次，交由有资质单位处置。
六、验收标准与流程
（一）验收内容
1. 外观检查
o 桩顶表面平整，无蜂窝、麻面，混凝土色泽均匀
o 钢筋无弯曲、锈蚀，间距偏差≤10mm
o 十字中心线标识清晰，与设计桩位偏差≤5mm
2. 检测项目
o 超声波检测：桩身完整性达到Ⅰ类桩标准，声速≥3800m/s
o 钻芯取样：芯样连续完整，抗压强度≥设计值（C30/C35）
o 钢筋扫描：保护层厚度实测值与设计值偏差±5mm
（二）验收程序
1. 施工班组自检→技术负责人复检→监理验收→第三方检测
2. 每检验批（50根桩）出具验收报告，包含：
o 桩顶标高复测记录
o 钢筋锚固长度检查表
o 超声波检测曲线图
o 缺陷处理记录（如有）
七、施工进度计划
施工阶段
计划工期
关键节点控制
资源配置
施工准备
7天
第3天完成测量放线
技术人员3人，测量工2人
试破桩及调整
3天
第2天完成试破桩报告
施工班组2组（每组6人）
正式破桩作业
45天
每日完成≥20根桩，雨天顺延
破桩机2台，液压镐4台
检测验收
10天
第5天完成超声波检测
检测单位1组，监理2人
注：进度计划已考虑雨季影响（预留5天机动时间），实际施工时根据天气预报动态调整。
八、质量保证体系
1. 组织架构
成立以项目经理为组长，技术负责人、质量工程师、安全员为组员的质量管理小组，每日召开质量例会，记录《质量问题整改台账》。
2. 责任追究
实行“三检制”（自检、互检、交接检），每发现一处质量问题，对责任人罚款200元，对班组罚款1000元，整改合格后返还50%罚款。
3. 持续改进
每月统计破桩头合格率，当合格率低于95%时，组织专题分析会，采取纠正措施（如更换液压钳口、调整环切压力等）。
本方案未尽事宜，严格按照国家现行规范及海南省地方标准执行。施工过程中如遇设计变更或地质条件变化，需重新履行方案审批程序。
