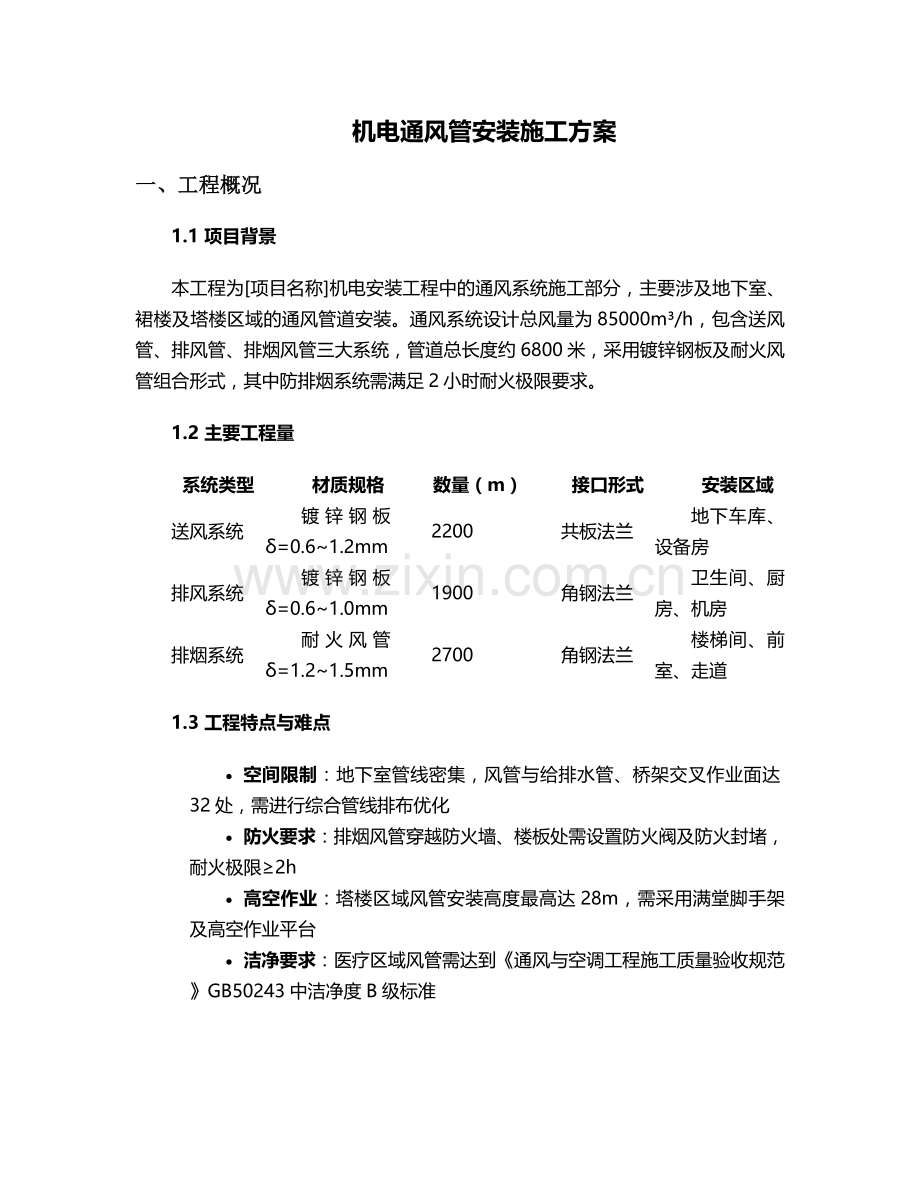

机电通风管安装施工方案
一、工程概况
1.1 项目背景
本工程为[项目名称]机电安装工程中的通风系统施工部分，主要涉及地下室、裙楼及塔楼区域的通风管道安装。通风系统设计总风量为85000m³/h，包含送风管、排风管、排烟风管三大系统，管道总长度约6800米，采用镀锌钢板及耐火风管组合形式，其中防排烟系统需满足2小时耐火极限要求。
1.2 主要工程量
系统类型
材质规格
数量（m）
接口形式
安装区域
送风系统
镀锌钢板δ=0.6~1.2mm
2200
共板法兰
地下车库、设备房
排风系统
镀锌钢板δ=0.6~1.0mm
1900
角钢法兰
卫生间、厨房、机房
排烟系统
耐火风管δ=1.2~1.5mm
2700
角钢法兰
楼梯间、前室、走道
1.3 工程特点与难点
· 空间限制：地下室管线密集，风管与给排水管、桥架交叉作业面达32处，需进行综合管线排布优化
· 防火要求：排烟风管穿越防火墙、楼板处需设置防火阀及防火封堵，耐火极限≥2h
· 高空作业：塔楼区域风管安装高度最高达28m，需采用满堂脚手架及高空作业平台
· 洁净要求：医疗区域风管需达到《通风与空调工程施工质量验收规范》GB50243中洁净度B级标准

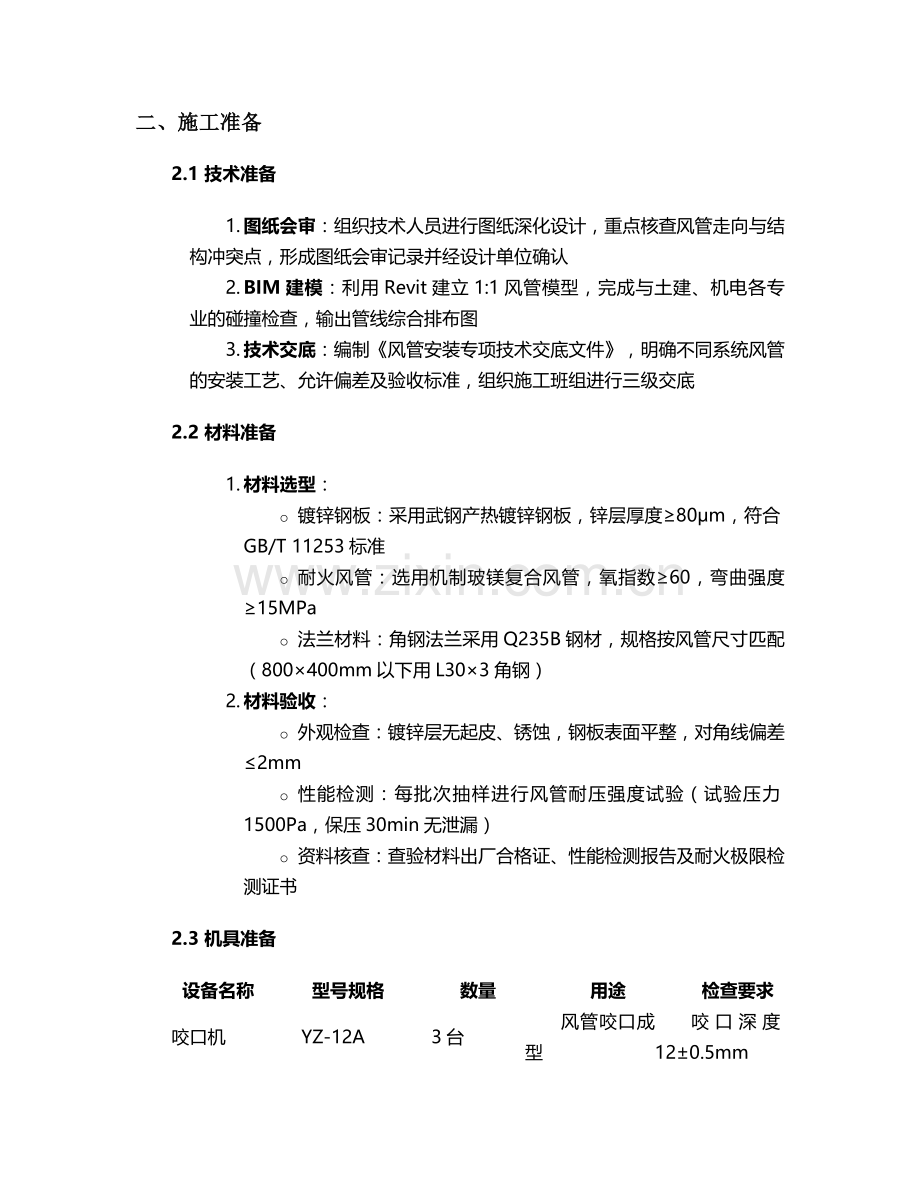

二、施工准备
2.1 技术准备
1. 图纸会审：组织技术人员进行图纸深化设计，重点核查风管走向与结构冲突点，形成图纸会审记录并经设计单位确认
2. BIM建模：利用Revit建立1:1风管模型，完成与土建、机电各专业的碰撞检查，输出管线综合排布图
3. 技术交底：编制《风管安装专项技术交底文件》，明确不同系统风管的安装工艺、允许偏差及验收标准，组织施工班组进行三级交底
2.2 材料准备
1. 材料选型：
o 镀锌钢板：采用武钢产热镀锌钢板，锌层厚度≥80μm，符合GB/T 11253标准
o 耐火风管：选用机制玻镁复合风管，氧指数≥60，弯曲强度≥15MPa
o 法兰材料：角钢法兰采用Q235B钢材，规格按风管尺寸匹配（800×400mm以下用L30×3角钢）
2. 材料验收：
o 外观检查：镀锌层无起皮、锈蚀，钢板表面平整，对角线偏差≤2mm
o 性能检测：每批次抽样进行风管耐压强度试验（试验压力1500Pa，保压30min无泄漏）
o 资料核查：查验材料出厂合格证、性能检测报告及耐火极限检测证书
2.3 机具准备
设备名称
型号规格
数量
用途
检查要求
咬口机
YZ-12A
3台
风管咬口成型
咬口深度12±0.5mm
法兰机
FLS-10
2台
角钢法兰加工
法兰平面度≤1mm/m
台钻
Z516
4台
法兰钻孔
孔径误差≤0.5mm
风管吊装葫芦
HSH-2
8台
风管吊装
额定载荷2t
激光投线仪
LD-635
6台
安装定位
投线精度±1mm/10m
2.4 作业条件准备
1. 现场清理：清除安装区域障碍物，平整作业场地，设置材料堆放区（硬化处理+防雨棚）
2. 测量放线：
o 基准线设置：利用结构轴线放出风管安装中心线，偏差控制在±3mm内
o 标高控制：采用水准仪设置1m控制线，标注于墙面及柱体上
3. 安全设施：
o 搭设操作平台：宽度≥1.2m，步距≤1.8m，脚手板满铺并固定
o 设置安全防护：高空作业区域设置1.2m高防护栏杆，挂设安全网（网目密度≥2000目/100cm²）
三、主要施工流程与技术要点
3.1 风管制作
3.1.1 镀锌钢板风管制作
1. 下料剪切：
o 采用数控等离子切割机切割，尺寸误差控制在±1mm
o 剪切后清除边缘毛刺，防止镀锌层破坏
2. 咬口加工：
o 矩形风管采用联合角咬口，咬口宽度：δ≤0.8mm时为6~8mm，δ>0.8mm时为8~10mm
o 咬口拼接处涂抹密封胶（丁基橡胶密封胶），厚度1.5~2mm
3. 法兰连接：
o 共板法兰：采用专用模具压制成型，法兰高度15mm，折边角度90°±1°
o 角钢法兰：焊接采用二氧化碳气体保护焊，焊脚高度≥4mm，焊后进行防锈处理（红丹底漆+银粉漆两道）
3.1.2 耐火风管制作
1. 板材切割：使用金刚石锯片切割，切口平整无毛刺，尺寸误差≤3mm
2. 组装工艺：采用“工”字铝框架连接，框架与板材间垫3mm厚防火棉，自攻螺丝间距≤150mm
3. 密封处理：接缝处填充防火密封胶（膨胀倍率≥250%），外表面缠绕玻璃纤维布（宽度200mm，搭接50mm）
3.2 风管安装
3.2.1 支吊架安装
1. 吊架间距设置：
o 水平风管：长边≤400mm时间距≤3m，400~1000mm时间距≤2.5m，>1000mm时间距≤2m
o 垂直风管：间距≤2.4m，每根立管固定支架不少于2个
2. 支吊架形式：
o 普通吊架：采用L40×4角钢制作，吊杆直径≥φ10mm
o 防晃支架：风管转弯处1.5D（D为风管直径）范围内设置，支架与风管接触处垫3mm厚橡胶垫
3. 安装要求：
o 支吊架安装前进行防腐处理（除锈后刷防锈漆两道）
o 与风管接触的横担采用弧形抱箍，确保接触紧密
3.2.2 风管吊装
1. 吊装流程：
o 预组装：地面进行风管分段组装，每段长度≤6m，组装后对角线偏差≤3mm
o 起吊准备：设置吊点（每1.5m设1个），使用专用吊装带（宽度≥50mm）
o 吊装就位：采用双机抬吊（大型风管），起吊速度≤0.5m/min，水平偏差控制在±5mm/m
2. 连接工艺：
o 法兰连接：垫料采用8501防火密封胶条（厚度3mm），螺栓间距≤150mm，螺母朝向一致
o 无法兰连接：共板法兰采用弹簧夹固定，间距≤100mm，四角加设密封胶
3.2.3 特殊部位处理
1. 防火封堵：
o 风管穿越防火墙处安装70℃防火阀，阀体距墙≤200mm
o 缝隙采用防火岩棉填塞（密度≥150kg/m³），外用膨胀防火密封胶封堵（厚度≥10mm）
2. 柔性短管：
o 风机进出口处设置200mm长防火帆布短管，接缝处双层缝合
o 安装时保持自然状态，不得扭曲，与风管采用法兰连接，螺栓间距≤120mm
3. 风口气流调节：
o 散流器安装与吊顶平齐，偏差≤2mm，百叶方向一致
o 调节阀安装前进行单体调试，开启度指示与实际位置偏差≤5%
3.3 风管检验
1. 严密性试验：
o 低压系统（工作压力≤500Pa）：采用漏光法检测，每10m接缝漏光点≤2处
o 高压系统（工作压力>1500Pa）：采用漏风量测试，漏风量≤0.0117m³/(h·m²)（@1500Pa）
2. 观感质量：
o 风管表面平整，平整度偏差≤3mm/m
o 法兰连接牢固，螺栓排列整齐，间距均匀
四、质量控制措施
4.1 质量标准依据
· 《通风与空调工程施工质量验收规范》GB50243-2016
· 《建筑防烟排烟系统技术标准》GB51251-2017
· 《通风管道技术规程》JGJ141-2017
4.2 关键工序控制点
工序名称
控制指标
检查方法
检查频率
风管下料
尺寸误差≤±1mm
钢卷尺测量
每批次抽查3%
法兰制作
平面度≤1mm/m
水平仪检测
每50件为一批次
吊架安装
垂直度≤1°
线坠吊测
全数检查
风管连接
漏风量≤规范值10%
漏风测试仪
系统总风量10%测试
4.3 质量验收程序
1. 分项验收：
o 风管制作分项：检查咬口质量、法兰尺寸、密封处理
o 风管安装分项：检查支吊架间距、标高偏差、接口严密性
2. 分部验收：
o 系统调试：进行风量平衡测试，各风口风量偏差≤10%设计值
o 观感验收：风管排列整齐，油漆色泽均匀，标识清晰
4.4 质量问题处理
· 镀锌层损坏：面积≤10cm²时采用冷喷锌处理（干膜厚度≥60μm），大面积损坏需更换板材
· 风管变形：局部变形采用专用夹具校正，变形量超过1/100边长时更换风管
· 漏风超标：重新密封处理，采用密封胶+玻璃纤维布加强（宽度≥150mm）
五、安全文明施工
5.1 安全管理体系
1. 组织架构：
o 项目经理为安全第一责任人，设置专职安全员2名（持证上岗）
o 施工班组设兼职安全员，每日进行班前安全讲话
2. 制度保障：
o 建立《高空作业许可制度》《动火作业审批制度》《安全技术交底制度》
5.2 专项安全措施
1. 高空作业防护：
o 作业人员佩戴双钩安全带（防坠器有效长度≤1.5m），搭设安全平网（每隔10m设一道）
o 脚手板采用防滑型，探头板长度≤150mm，两端用8#铁丝固定
2. 临时用电安全：
o 施工用电采用TN-S系统，设置三级配电箱（每台设备有专用开关箱）
o 电动工具绝缘电阻≥2MΩ，接地电阻≤4Ω
3. 防火管理：
o 动火作业办理许可证，配备2具4kg干粉灭火器（距离作业点≤5m）
o 焊接作业设置接火斗（防火棉厚度≥50mm），作业后1小时复查
5.3 文明施工措施
1. 现场管理：
o 材料堆放分区标识（待检区、合格区、不合格区），堆放高度≤1.5m
o 施工垃圾日产日清，分类存放（可回收、不可回收、危险废物）
2. 环境保护：
o 切割作业设置防尘罩（粉尘排放浓度≤8mg/m³）
o 夜间施工噪声≤55dB（设置噪声监测点，每2小时监测1次）
六、进度计划
6.1 施工总进度
总工期60天，采用Project软件进行进度控制，关键线路为：图纸深化→风管制作→地下室风管安装→塔楼风管安装→系统调试
6.2 阶段进度计划
施工阶段
起止时间
工作内容
资源配置
里程碑节点
准备阶段
第1-7天
图纸会审、材料进场、机具调试
技术人员5人，普工10人
材料验收合格率100%
风管制作
第8-20天
镀锌钢板风管、耐火风管加工
焊工8人，木工6人
日产量≥300m²
地下室安装
第15-35天
支架安装、风管吊装、系统连接
安装工25人，起重工4人
完成总量60%
塔楼安装
第30-50天
高空风管安装、设备接口
安装工20人，架子工8人
系统贯通
调试验收
第51-60天
严密性试验、风量调试
技术员4人，调试工6人
验收合格
6.3 进度保障措施
· 资源保障：备用咬口机1台、电焊机3台，材料储备量满足7天施工需求
· 工序衔接：制作与安装平行作业（提前15天开始制作），设置3个作业面流水施工
· 进度考核：实行周进度考核，延误超3天启动赶工措施（增加作业班组，延长作业时间至10小时）
七、应急预案
7.1 应急组织
成立应急小组，由项目经理任组长，下设：
· 抢险组（10人）：负责现场紧急处置
· 医疗组（2人）：配备急救箱（含止血带、担架、急救药品）
· 通讯组（2人）：保持与医院（距离最近医院3km）、消防部门联络
7.2 常见应急预案
1. 高空坠落事故：
o 立即停止作业，将伤员移至安全区域（使用担架，避免二次损伤）
o 拨打120急救电话，同时进行初步急救（止血、固定骨折部位）
2. 火灾事故：
o 初期火灾使用现场灭火器扑救，切断着火区域电源
o 火势扩大时组织人员疏散（疏散路线有明显标识），拨打119报警
3. 物体打击事故：
o 立即停止吊装作业，设置警戒区（半径10m）
o 检查伤员意识、呼吸，实施心肺复苏（如有必要）
7.3 应急物资储备
物资名称
规格
数量
存放位置
检查周期
急救箱
标准型
3个
现场办公室、地下室、塔楼各1个
每周
灭火器
4kg干粉
20具
每500m²区域2具
每月
应急照明
持续时间≥90min
15台
楼梯间、作业面
每季度
担架
折叠式
2副
现场仓库
每月
7.4 应急演练
· 每季度组织1次综合应急演练（模拟高空坠落+火灾事故）
· 演练后进行评估，修订应急预案（演练记录存档备查）
八、附件
1. 风管安装节点详图
2. 综合管线排布BIM模型截图
3. 主要材料检测报告汇总表
4. 施工进度计划横道图
5. 安全技术交底记录
（注：本方案中涉及的[项目名称]等占位信息，实际应用时需替换为具体工程名称）
