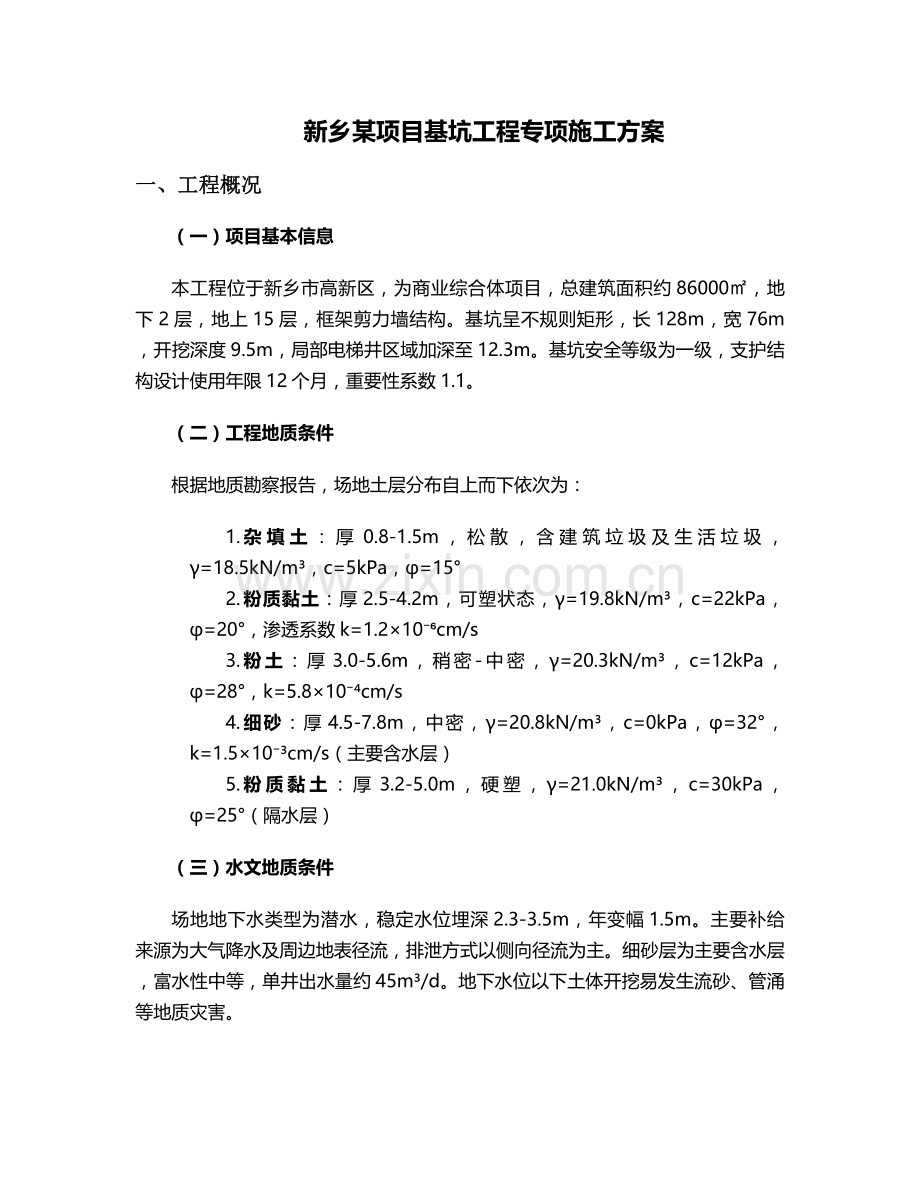

新乡某项目基坑工程专项施工方案
一、工程概况
（一）项目基本信息
本工程位于新乡市高新区，为商业综合体项目，总建筑面积约86000㎡，地下2层，地上15层，框架剪力墙结构。基坑呈不规则矩形，长128m，宽76m，开挖深度9.5m，局部电梯井区域加深至12.3m。基坑安全等级为一级，支护结构设计使用年限12个月，重要性系数1.1。
（二）工程地质条件
根据地质勘察报告，场地土层分布自上而下依次为：
1. 杂填土：厚0.8-1.5m，松散，含建筑垃圾及生活垃圾，γ=18.5kN/m³，c=5kPa，φ=15°
2. 粉质黏土：厚2.5-4.2m，可塑状态，γ=19.8kN/m³，c=22kPa，φ=20°，渗透系数k=1.2×10⁻⁶cm/s
3. 粉土：厚3.0-5.6m，稍密-中密，γ=20.3kN/m³，c=12kPa，φ=28°，k=5.8×10⁻⁴cm/s
4. 细砂：厚4.5-7.8m，中密，γ=20.8kN/m³，c=0kPa，φ=32°，k=1.5×10⁻³cm/s（主要含水层）
5. 粉质黏土：厚3.2-5.0m，硬塑，γ=21.0kN/m³，c=30kPa，φ=25°（隔水层）
（三）水文地质条件
场地地下水类型为潜水，稳定水位埋深2.3-3.5m，年变幅1.5m。主要补给来源为大气降水及周边地表径流，排泄方式以侧向径流为主。细砂层为主要含水层，富水性中等，单井出水量约45m³/d。地下水位以下土体开挖易发生流砂、管涌等地质灾害。

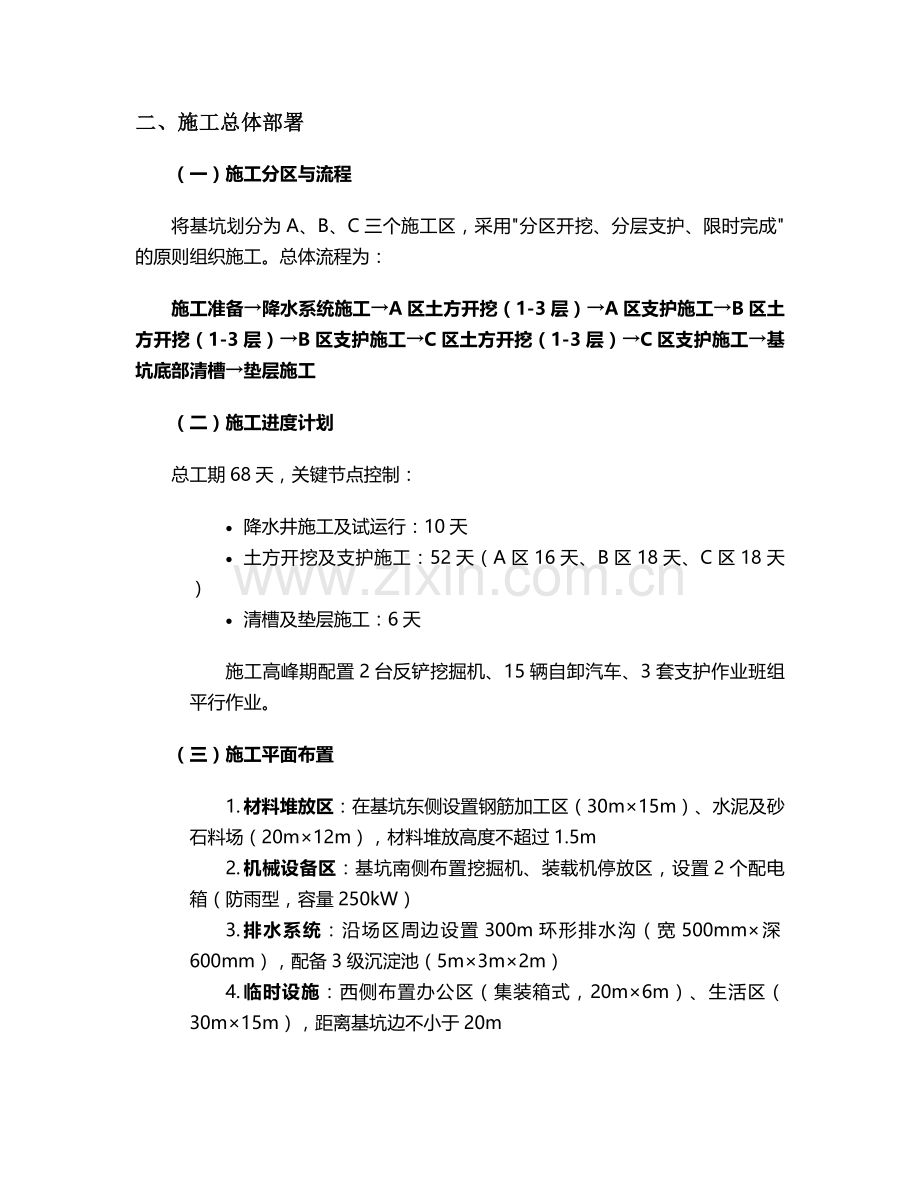

二、施工总体部署
（一）施工分区与流程
将基坑划分为A、B、C三个施工区，采用"分区开挖、分层支护、限时完成"的原则组织施工。总体流程为：
施工准备→降水系统施工→A区土方开挖（1-3层）→A区支护施工→B区土方开挖（1-3层）→B区支护施工→C区土方开挖（1-3层）→C区支护施工→基坑底部清槽→垫层施工
（二）施工进度计划
总工期68天，关键节点控制：
· 降水井施工及试运行：10天
· 土方开挖及支护施工：52天（A区16天、B区18天、C区18天）
· 清槽及垫层施工：6天
施工高峰期配置2台反铲挖掘机、15辆自卸汽车、3套支护作业班组平行作业。
（三）施工平面布置
1. 材料堆放区：在基坑东侧设置钢筋加工区（30m×15m）、水泥及砂石料场（20m×12m），材料堆放高度不超过1.5m
2. 机械设备区：基坑南侧布置挖掘机、装载机停放区，设置2个配电箱（防雨型，容量250kW）
3. 排水系统：沿场区周边设置300m环形排水沟（宽500mm×深600mm），配备3级沉淀池（5m×3m×2m）
4. 临时设施：西侧布置办公区（集装箱式，20m×6m）、生活区（30m×15m），距离基坑边不小于20m
三、主要施工方法
（一）降水工程施工
1. 降水系统设计
采用管井降水+明排系统联合降水方案，沿基坑周边布置32口降水井，井间距12-15m，井深18-22m（基坑底以下8.5m）。具体参数：
· 井管：Φ300mm无砂混凝土管，滤水管长度6m（细砂层段）
· 滤料：2-5mm绿豆砂，填至滤水管以上2m，上部用黏土封井
· 水泵：Φ100mm潜水泵，扬程25m，功率2.2kW，单井出水量≥40m³/d
2. 降水井施工工艺
（1）成孔：采用GPS-15型工程钻机，泥浆护壁钻进，孔径Φ500mm，垂直度偏差≤1%
（2）井管安装：井管居中安放，底部垫500mm厚碎石，滤水管外包80目尼龙网
（3）填砾：采用连续下料法，从井管四周均匀填入滤料，同时用测绳检查填砾高度
（4）洗井：采用空压机联合活塞洗井，洗至水清砂含量＜1/50000，出水量稳定
（5）水泵安装：每井配置1台潜水泵，电缆采用防水绝缘电缆，安装深度距井底1.5m
3. 降水运行管理
· 降水系统提前7天试运行，确保水位降至坑底以下0.5m
· 建立水位观测制度，每日8:00、16:00观测并记录水位，绘制水位变化曲线
· 水位控制标准：基坑周边水位降至坑底以下1.0m，中心区域降至坑底以下0.5m
· 降水排水经三级沉淀后接入市政雨水管网，沉淀池每周清理1次
（二）土方开挖工程
1. 开挖参数设计
采用分层分段开挖方式，每层开挖深度2.5-3.0m，分段长度15-20m。具体参数：
· 第一层开挖：地面至-3.0m，坡率1:0.8
· 第二层开挖：-3.0m至-6.0m，坡率1:0.6
· 第三层开挖：-6.0m至坑底，坡率1:0.5
· 电梯井区域：单独开挖，采用1:0.3陡坡+临时钢板桩支护
2. 开挖机械配置
· 主要机械：2台PC220挖掘机（斗容1.0m³）、1台PC130挖掘机（斗容0.5m³）
· 辅助机械：15辆15t自卸汽车、1台ZL50装载机
· 夜间施工配备：4套LED泛光灯（2000W/套）、2台雾炮机
3. 开挖施工要点
（1）分层开挖：严格控制每层开挖厚度，严禁超挖，机械开挖预留300mm厚土层人工清底
（2）边坡控制：每50m设置1个坡度控制点，采用坡度尺实时监测，偏差控制在±5°内
（3）出土管理：设置2个出土口，车辆行驶路线铺设20mm厚钢板，防止场地沉降
（4）应急措施：配备200m编织袋、50m彩条布，雨季施工时对边坡进行覆盖防护
（三）基坑支护工程
1. 支护结构设计
采用"土钉墙+预应力锚杆"复合支护体系，具体设计参数：
支护层次
深度范围
土钉参数
锚杆参数
喷射混凝土
第一层
-1.5~-3.0m
Φ22钢筋，L=6m，@1.5m×1.5m，15°倾角
-
C20，80mm厚，配Φ6.5@200×200钢筋网
第二层
-4.5~-6.0m
Φ25钢筋，L=9m，@1.2m×1.5m，15°倾角
Φ25钢绞线，L=15m，@3.0m×3.0m，20°倾角，锁定力50kN
C20，100mm厚，配Φ6.5@200×200钢筋网
第三层
-7.5~-9.5m
Φ25钢筋，L=12m，@1.0m×1.5m，12°倾角
Φ25钢绞线，L=18m，@2.5m×3.0m，15°倾角，锁定力70kN
C20，120mm厚，配Φ6.5@150×150钢筋网
2. 土钉墙施工工艺
（1）成孔：采用地质钻机干作业成孔，孔径Φ100mm，孔深偏差±50mm，倾角偏差±1°
（2）土钉制作与安装：采用HRB400级钢筋，每隔2m设置对中支架，土钉头部设90°弯钩
（3）注浆：采用P.O42.5水泥，水灰比0.5，注浆压力0.3-0.5MPa，采用孔底注浆法，确保注浆饱满
（4）挂网喷射混凝土：钢筋网搭接长度300mm，采用梅花形布置Φ14加强筋，喷射混凝土初凝时间≤15min，终凝时间≤30min
3. 预应力锚杆施工
（1）钻孔：采用XY-100型钻机，Φ150mm孔径，孔深比设计长0.5m
（2）锚杆制作：采用1×7Φ15.2钢绞线，每隔1.5m设置隔离支架，自由段外套PVC管
（3）注浆：采用二次注浆工艺，第一次常压注浆（水灰比0.5），第二次高压注浆（水灰比0.4，压力2.0-2.5MPa）
（4）张拉锁定：注浆体强度达80%设计强度后进行张拉，采用分级张拉（50%→75%→100%→110%设计值），稳压30min后锁定
（四）混凝土工程
1. 垫层混凝土施工
（1）混凝土参数：C15商品混凝土，坍落度120±20mm，初凝时间≥6h
（2）施工方法：采用"分区浇筑、一次到顶"的方式，使用平板振捣器振捣，振捣密实后用2m刮杠找平，木抹子收光
（3）养护措施：浇筑完成12h内覆盖塑料薄膜，养护期不少于7d，强度达1.2MPa前禁止人员车辆通行
2. 支护结构混凝土施工
（1）喷射混凝土：采用干喷工艺，配合比水泥:砂:石=1:2:2，速凝剂掺量3%，喷射压力0.4-0.6MPa，喷头距工作面1.0-1.5m
（2）压顶梁施工：C25混凝土，截面尺寸300mm×400mm，采用组合钢模板，每20m设置1道伸缩缝，内置Φ12@150钢筋网
（3）施工缝处理：水平施工缝留设企口缝，清除表面浮浆后涂刷水泥净浆，再继续浇筑混凝土
三、质量控制措施
（一）原材料质量控制
1. 钢材：每批钢筋进场需提供出厂合格证及复试报告，按60t为一批次进行力学性能检验，不合格材料严禁使用
2. 水泥：采用P.O42.5水泥，进场时检查安定性及强度报告，存储期不超过3个月，受潮结块水泥禁止使用
3. 砂石：砂选用中砂，含泥量≤3%；石子选用5-20mm连续级配碎石，含泥量≤1%，进场前进行级配检验
4. 外加剂：速凝剂、减水剂等外加剂需提供产品合格证，掺量经试验确定，使用前进行相容性检验
（二）关键工序质量控制
1. 降水井施工：井位偏差≤50mm，井深偏差≤300mm，洗井后出水量及含砂量需满足设计要求
2. 土钉（锚杆）施工：成孔深度、孔径、倾角偏差控制在规范允许范围内，注浆压力及水灰比实时监控，每30根土钉（10根锚杆）制作1组试块
3. 喷射混凝土：厚度采用预埋钢筋标桩控制，每100㎡检查1组，每组不少于3个点，厚度偏差±10mm
4. 土方开挖：基底标高允许偏差+30mm、-50mm，表面平整度≤20mm/2m，边坡坡度偏差±5°
（三）质量验收标准
1. 降水系统：水位降至坑底以下0.5m，单井出水量≥设计值的90%
2. 支护结构：土钉（锚杆）抗拔力检测合格率100%，最小抗拔力≥设计值的90%
3. 混凝土工程：垫层混凝土强度达标，表面平整度≤5mm/2m，无裂缝、起砂等缺陷
4. 基坑监测：周边沉降≤30mm，水平位移≤50mm，沉降速率≤2mm/d
四、安全文明施工
（一）安全防护措施
1. 临边防护：基坑周边设置1.2m高防护栏杆，立杆间距2.0m，横杆两道，刷红白警示漆，挂密目安全网
2. 作业平台：土钉墙施工搭设宽度1.2m的操作平台，脚手板满铺，设置1.0m高防护栏杆及18cm高挡脚板
3. 用电安全：降水井电缆采用YJV22-4×4防水电缆，配电箱设置漏电保护器（动作电流≤30mA，动作时间≤0.1s）
4. 机械安全：挖掘机作业半径内严禁站人，夜间施工设置警示灯，照明亮度≥50lux
（二）文明施工措施
1. 扬尘控制：施工现场主要道路硬化处理，出入口设置洗车平台（含三级沉淀池），土方运输车辆加盖篷布，场区裸土覆盖率100%
2. 噪音控制：昼间施工噪音≤70dB，夜间≤55dB，破碎机等强噪音设备设置隔音棚，夜间22:00至次日6:00禁止强噪音作业
3. 废水处理：降水排水经三级沉淀后排放，pH值控制在6-9，悬浮物≤150mg/L
4. 材料管理：钢材、水泥等材料分类堆放，设置标识牌（注明名称、规格、数量、检验状态），砂石料场设置挡墙（高度1.8m）
（三）应急管理
1. 应急组织：成立项目经理为组长的应急小组，配备30人的应急抢险队，储备应急物资（潜水泵5台、编织袋2000条、应急照明10套）
2. 应急预案：针对坍塌、管涌、暴雨等突发事件制定专项预案，每半月组织1次应急演练
3. 监测预警：当监测数据达到预警值（沉降20mm、位移35mm）时，立即停止施工，启动应急预案
4. 医疗救护：现场设置医务室，配备急救箱及AED设备，与就近医院建立绿色通道
五、基坑监测方案
（一）监测内容与频率
监测项目
监测点数量
监测频率
预警值
控制值
坡顶水平位移
18点
开挖期间1次/天，稳定后1次/3天
35mm
50mm
坡顶沉降
18点
开挖期间1次/天，稳定后1次/3天
20mm
30mm
地下水位
6点
1次/天
水位回升＞500mm
-
周边建筑物沉降
12点
1次/3天
15mm
30mm
周边管线沉降
20点
1次/3天
10mm
20mm
（二）监测方法
· 水平位移：采用全站仪极坐标法，测角精度2"，测距精度2mm+2ppm
· 沉降监测：采用二等水准测量，闭合差≤±0.3√n mm（n为测站数）
· 地下水位：采用测绳测量，精度±10mm，读数至厘米
· 数据处理：建立监测数据库，采用回归分析预测变形趋势，及时绘制监测曲线
（三）信息反馈机制
监测数据每日整理分析，形成监测日报，报送监理、设计单位。当出现以下情况时立即启动预警：
1. 监测数据达到或超过预警值
2. 变形速率突然增大（＞2mm/d）
3. 基坑周边出现裂缝、沉降等异常现象
预警响应流程：数据异常→现场核查→专家评估→采取措施→持续监测
六、施工机械设备配置
主要施工机械设备表
设备名称
型号规格
数量
功率/容量
用途
工程钻机
GPS-15
3台
15kW
降水井、土钉成孔
挖掘机
PC220
2台
110kW
土方开挖
挖掘机
PC130
1台
70kW
基坑清底
自卸汽车
15t
15辆
-
土方运输
装载机
ZL50
1台
162kW
场地平整
潜水泵
Φ100mm
35台
2.2kW
降水排水
喷射机
PZ-5
3台
7.5kW
喷射混凝土
注浆泵
BW-150
3台
11kW
土钉锚杆注浆
空压机
VY-9/7
3台
75kW
钻孔、喷射
全站仪
TS06
1台
-
测量放线
水准仪
DSZ2
2台
-
沉降监测
七、季节性施工措施
（一）雨季施工措施
1. 降水系统：储备5台备用潜水泵，暴雨来临前将水位降至坑底以下1.0m
2. 边坡防护：雨后对边坡进行检查，发现滑塌立即采取反压土方措施
3. 排水措施：基坑周边设置排水沟及集水井，配备大功率排水泵（扬程30m）
4. 材料保护：水泥仓库设置防潮层，砂石料场搭设防雨棚，混凝土运输车辆加盖防雨布
（二）冬季施工措施
1. 混凝土工程：采用P.O42.5R水泥，掺加防冻剂（掺量3%），保证入模温度≥5℃
2. 机械设备：施工机械加装防冻液，水箱夜间放水，柴油选用-10#型号
3. 安全防护：基坑周边积雪及时清理，坡道铺设防滑草袋，作业面洒融雪剂
4. 监测调整：冬季冻土层厚度达0.5m时，适当减小开挖坡度，增加支护频率
本方案针对新乡地区地质条件特点，通过科学的降水、开挖、支护工艺组合，实现基坑工程安全可控。施工过程中需严格执行各项技术参数，加强监测预警，确保工程质量与周边环境安全。
